Gantungan pegas variabel, juga dikenal sebagai penyangga pegas variabel, adalah jenis penyangga pipa yang paling banyak digunakan dalam sistem perpipaan industri. Mereka memberikan gaya pendukung yang bervariasi secara proporsional dengan defleksi pegas ketika pipa bergerak secara vertikal karena ekspansi atau kontraksi termal. Untuk aplikasi di mana perpindahan termal sedang dan jumlah variasi beban yang terkendali dapat diterima, gantungan pegas variabel menawarkan solusi yang hemat biaya dan ringkas dibandingkan dengan penyangga pegas konstan.

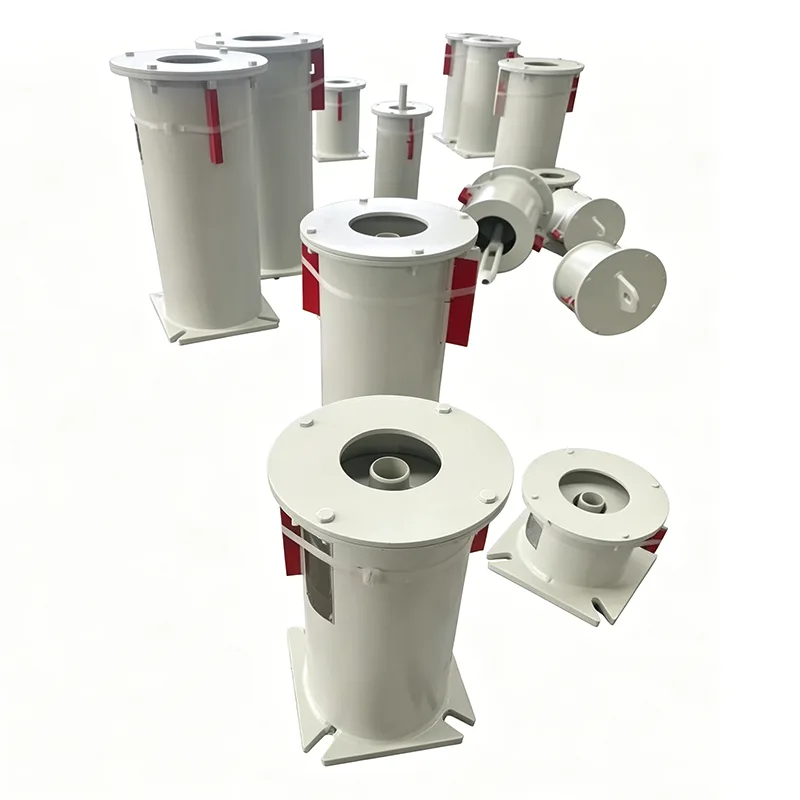

Diproduksi olehTeknologi Pipa Yangzhou Tianshun, gantungan pegas variabel kami menggunakan pegas koil baja paduan bermutu tinggi yang ditempatkan dalam casing baja yang kuat. Saat pipa bergerak ke atas atau ke bawah dari posisi pemasangannya, pegas akan menekan atau memanjang, mengubah gaya reaksi berbanding lurus dengan jarak gerak dan laju pegas. Setiap unit dikalibrasi di pabrik sesuai beban dingin, beban panas, dan arah perjalanan yang ditentukan, sehingga memastikan kinerja yang dapat diprediksi mulai dari pemasangan hingga pengoperasian.
Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.
Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.
Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.
| Tabel Spesifikasi Gantungan Pegas Variabel | Contoh |
| Jenis / Konfigurasi Gantungan | Tipe A, B, C, D, E, F, G |
| Ukuran Pegas / No. | Nomor 0 - Nomor 22 |
| Jangkauan Perjalanan | 30mm, 60mm, 90mm, 120mm 180mm |
| Beban Operasi | 0,2 kN - 400 kN |
| Beban Terpasang (Beban Dingin) | kN/kgf |
| Beban Operasi (Beban Panas) | kN/kgf |
| Arah Pergerakan | Ke atas/bawah |
| Variabilitas (%) | ≤ 25% (Standar) |
| Perawatan Permukaan | Galv Celup Panas/ Dicat |
| Bahan Perumahan | Baja Karbon (Q235/Q355) |
Parameter utama saat memilih gantungan pegas variabel adalah persentase variasi beban — perbedaan antara beban dingin dan panas dibagi dengan beban pengoperasian. Sebagian besar spesifikasi teknik mengharuskan nilai ini tetap di bawah 25% untuk layanan umum dan di bawah 6% untuk sambungan peralatan kritis. Jika perpindahan cukup besar sehingga variasi beban melebihi batas yang dapat diterima, maka gantungan pegas konstan akan ditentukan.
Penopang pegas variabel standar kami dirancang untuk menjaga variasi beban dalam batas khas proyek di seluruh rentang kerja penuhnya, dan setiap unit ditandai dengan jelas dengan laju pegas, pengaturan beban dingin, dan arah perjalanan untuk kemudahan pemasangan dan commissioning.
Kami menawarkan gantungan pegas variabel dalam berbagai konfigurasi pemasangan termasuk desain gantung di atas, dipasang di dasar, dan dipasang di samping, yang mencakup kapasitas beban mulai dari sekitar 0,02 kN hingga 40 kN pada seluruh ukuran pegas standar. Kisaran travel standar mencakup 30 mm, 60 mm, 90 mm, 120 mm, dan 150 mm, dengan travel khusus tersedia berdasarkan permintaan.
Elemen pegas diproduksi dari baja pegas 60Si2Mn atau 50CrVA, dan rumah tersedia dalam lapisan galvanis hot-dip, dicat epoksi, atau baja tahan karat untuk lingkungan korosif. Unit standar diberi peringkat untuk suhu pengoperasian sekitar dari -20°C hingga +200°C, dengan opsi pegas paduan suhu tinggi tersedia untuk aplikasi panas ekstrem seperti tungku dan pipa boiler.
Setiap penyangga pegas variabel dilengkapi dengan skala perjalanan, indikator beban, dan pelat penghenti atas dan bawah. Sambungan batang berulir di bagian atas dan bawah memungkinkan penyesuaian vertikal sederhana selama pemasangan, dan pengaturan beban dapat diverifikasi di lokasi berdasarkan data pelat nama.
Gantungan pegas variabel kami diproduksi sesuai dengan GB/T 17116.1/.2/.3 dan sepenuhnya dapat dipertukarkan dengan standar internasional termasuk MSS SP-58, ASME B31.1, ASME B31.3, dan EN 13480-3. Ketertelusuran material dipertahankan selama produksi, dan semua pegas menjalani pengujian prasetel dan beban sebelum perakitan.
Untuk proyek khusus, kami menyediakan gantungan pegas baja tahan karat, rakitan penyangga pipa berinsulasi, dan unit dengan lapisan khusus untuk layanan lepas pantai, kelautan, atau desalinasi. Kami juga memproduksi penyangga pipa pra-insulasi dan penyangga sepatu pipa yang terintegrasi langsung dengan rangkaian gantungan pegas variabel kami untuk solusi dukungan saluran lengkap.
Dukungan pegas variabeldipasang pada hampir semua jenis pipa proses dan utilitas di mana pergerakan termal vertikal terjadi. Aplikasi umum meliputi jalur uap dan air umpan pembangkit listrik, perpipaan proses kilang, loop penukar panas pabrik kimia, jaringan pemanas distrik, dan sistem HVAC di gedung komersial besar. Mereka juga digunakan di samping penyangga pipa kaku pada jalur di mana hanya titik-titik tertentu yang memerlukan kompensasi pergerakan.
Untuk sistem perpipaan dengan beban dinamis seperti water hammer, peristiwa seismik, atau getaran pompa, gantungan pegas variabel sering dikombinasikan dengan snubber hidrolik yang menahan pergerakan dinamis sekaligus memungkinkan perpindahan termal bebas. Jika pertumbuhan termal terlalu besar untuk unit variabel, kami menyarankan untuk meningkatkan ke gantungan pegas konstan pada titik dukungan spesifik tersebut.
Portofolio penyangga pipa kami yang lebih luas mencakup penyangga pegas konstan, gantungan dan penyangga kaku, penyangga sepatu pipa, penyangga pipa pra-insulasi untuk saluran dingin dan kriogenik, serta snubber hidraulik. Untuk sistem perpipaan yang juga memerlukan penyerapan gerakan aksial, lateral, atau sudut, kami memproduksi sambungan ekspansi bellow logam, sambungan ekspansi karet, dan sambungan ekspansi kain yang dapat ditentukan bersama dengan penyangga pegas kami sebagai solusi sumber tunggal.
Setiap gantungan pegas variabel telah diuji bebannya dan diverifikasi dimensinya di fasilitas pengujian internal kami sebelum pengiriman, berdasarkan sistem manajemen mutu ISO 9001:2015 kami. Kami mendukung pelanggan mulai dari pemilihan pegas awal dan penghitungan beban hingga panduan pemasangan dan layanan purna jual. Pertanyaan menerima tanggapan dalam waktu 24 jam, dan waktu tunggu produksi standar berkisar antara 10 hingga 20 hari kerja tergantung pada volume dan konfigurasi. Dengan lebih dari 14 tahun memasok penyangga pipa dan sambungan ekspansi ke proyek-proyek di lebih dari 45 negara, kami mengirimkan unit standar katalog dan rekayasa khusus kepada kontraktor EPC dan pengguna akhir secara global.
Apa yang dimaksud dengan "persentase variasi beban" pada penyangga pegas variabel?
Variasi beban adalah perbedaan antara beban dingin (terpasang) dan beban panas (operasi), yang dinyatakan dalam persentase beban operasi. Hal ini ditentukan oleh laju pegas dikalikan dengan perjalanan termal, dibagi dengan beban operasi. Kebanyakan spesifikasi proyek membatasi nilai ini hingga maksimum 25% untuk perpipaan standar.
Bisakah gantungan pegas variabel dipasang di orientasi apa pun?
Tidak. Gantungan pegas variabel dirancang untuk gerakan vertikal dan harus dipasang dengan sumbu pegas vertikal. Pemasangan horizontal atau miring akan menyebabkan pengikatan, perpindahan beban yang salah, dan keausan dini. Untuk beban horizontal atau penahan lateral, penyangga kaku, sepatu pipa, atau snubber harus ditentukan secara terpisah.
Berapa suhu maksimum yang dapat ditahan oleh gantungan pegas variabel Anda?
Unit baja karbon standar dengan pegas baja paduan mampu bertahan hingga suhu sekitar 200°C. Untuk perpipaan bersuhu tinggi seperti saluran uap bertekanan tinggi atau sambungan boiler, kami menawarkan material pegas bersuhu tinggi dan konfigurasi penyangga berinsulasi. Hubungi tim teknik kami dengan kondisi pengoperasian Anda untuk pemilihan material yang tepat.
Apakah Anda menyediakan perhitungan pemilihan pegas?
Ya. Tim teknik kami dapat membantu pemilihan pegas jika Anda memberikan ukuran pipa, berat pengoperasian, besaran dan arah perpindahan termal, serta persyaratan spesifikasi proyek. Kami juga dapat meninjau jadwal dukungan yang ada dan merekomendasikan dukungan variabel atau pegas konstan yang sesuai untuk setiap lokasi.
Berapa waktu tunggu untuk gantungan pegas variabel standar?
Unit katalog standar biasanya dikirim dalam 10 hingga 20 hari kerja, bergantung pada ukuran pesanan dan beban produksi saat ini. Penyelesaian khusus, perjalanan khusus, atau konfigurasi baja tahan karat dapat memakan waktu beberapa hari tambahan. Pengiriman yang dipercepat dapat didiskusikan pada saat pemesanan.
Dokumentasi apa yang disertakan dengan pesanan?
Persediaan standar mencakup daftar pengepakan dan papan nama produk dengan nomor pegas, peringkat beban, dan data perjalanan. Laporan pengujian material (MTR), catatan kalibrasi beban pegas, dan laporan inspeksi dimensi dapat diberikan berdasarkan permintaan. Inspeksi pihak ketiga oleh badan yang berwenang juga tersedia untuk proyek yang memerlukannya.
Dapatkah Anda menyediakan rakitan penyangga pipa lengkap termasuk sepatu dan klem pipa?
Sangat. Kami menyediakan gantungan pegas variabel sebagai unit mandiri atau sebagai set pendukung yang dirakit lengkap termasuk klem pipa, penyangga sepatu pipa, turnbuckle, batang berulir, dan perangkat keras sambungan struktural. Rakitan penyangga pipa pra-insulasi untuk layanan dingin atau kriogenik juga tersedia dalam satu paket yang siap dipasang.
