Dukungan Pipa Pra-Insulasi Termal Yang Efisien Untuk Pelestarian Panas Dan Pemasangan Lapangan Yang Cepat

Jika Anda pernah berjalan melewati saluran air dingin pada hari yang lembab dan melihat ada bagian basah di sekitar penyangga pipa, Anda telah melihat dengan tepat apa yang dirancang untuk dicegah oleh penyangga pipa pra-insulasi. PadaTianshun, kami membuat penyangga ini untuk saluran dingin, perpipaan kriogenik, dan saluran proses panas yang insulasinya harus tetap kontinu hingga melewati titik penyangga. Selama 14 tahun, kami telah mengirimkannya ke terminal LNG, pabrik pendingin distrik, fasilitas pemrosesan makanan, dan di mana pun pipa dingin dan udara sekitar bertemu.

Sepatu pipa standar atau penyangga pipa berfungsi dengan baik untuk saluran yang tidak berinsulasi, tetapi saat Anda menambahkan insulasi, Anda menimbulkan masalah: titik penyangga menjadi jembatan termal. Pada saluran dingin, hal ini berarti kondensasi, penumpukan es, dan akhirnya korosi. Pada saluran panas, ini merupakan jalur kebocoran panas langsung ke baja struktural. Penopang pipa pra-insulasi mengatasi masalah ini dengan menyematkan blok insulasi kaku di dalam sepatu penopang itu sendiri — pipa tetap terisolasi, beban terbawa, dan titik embun tetap berada di tempatnya.

Penyangga Pipa Pra-Insulasi bukan sekadar insulasi dengan braket logam di sekelilingnya. Sepatu pipa merupakan elemen struktural yang menahan beban, dan harus menahan beban, pergerakan, dan beban kejut yang sesekali sama seperti sepatu pipa lainnya. Pada jalur vertikal yang jalurnya juga perlu menyerap pergerakan panas, kami sering menyuplainya di sampinggantungan pegasataudukungan pegas variabel. Pada rak horizontal yang panjang, keduanya bekerja sama dengan penyangga pegas konstan pada titik pengikat kritis, memastikan pipa dingin tertopang sepenuhnya dan diisolasi sepenuhnya di mana pun.

Standar Yang Kami Produksi

ANSI/MSS SP‑58 – Penyangga dan Gantungan Pipa

ASME B31.3 dan B31.1 – Proses dan Perpipaan Listrik

EN 13480 – Perpipaan Industri Logam (jika ada)

GB/T 17116 – Standar Tiongkok untuk penyangga pipa

Sistem mutu pabrik kami disertifikasi ISO 9001:2015, dan kami menyediakan ketertelusuran material penuh pada setiap pesanan. Untuk proyek LNG dan kriogenik, kami juga dapat menyertakan sertifikat uji dampak suhu rendah untuk komponen baja.

Pertanyaan Umum

Q1: Bagaimana saya mengetahui ketebalan isolasi yang saya butuhkan?

Ketebalan insulasi penyangga harus sesuai dengan ketebalan insulasi pipa, atau sedikit lebih kecil (tetapi tidak banyak) untuk menghindari terciptanya celah. Jika pipa Anda memiliki kaca busa 80mm, kami akan memasang insulasi setidaknya 70‑80mm di dalam sepatu. Jumlah pastinya bergantung pada persyaratan konduktivitas termal dan risiko kondensasi permukaan. Kirimkan spesifikasi isolasi Anda kepada kami, dan kami akan mencocokkannya.

Q2: Apakah penyangga pipa pra-insulasi dapat menangani saluran panas, atau hanya untuk saluran dingin?

Keduanya. Mereka mencegah hilangnya panas pada saluran uap dan minyak panas seperti halnya mencegah kondensasi pada saluran dingin. Untuk aplikasi suhu tinggi di atas 200°C, kami memilih bahan insulasi seperti wol mineral atau kalsium silikat yang tidak akan rusak pada suhu tinggi.

Q3: Apakah penyangga ini dapat dilas di lapangan, atau apakah penyangga tersebut merupakan rakitan lengkap?

Penyangga pra-insulasi kami biasanya disediakan sebagai rakitan lengkap yang siap dilas atau dijepit ke pipa. Blok insulasi sudah direkatkan sebelumnya ke pelana baja, dan penghalang uap disegel dari pabrik. Hal ini menghemat banyak tenaga kerja lapangan dibandingkan dengan membangun kotak isolasi di sekitar sepatu standar di lokasi.

Q4: Dapatkah Anda mendesain penyangga pipa geser yang telah diisolasi sebelumnya?

Ya. Kami merekatkan pelat geser PTFE ke bagian bawah pelat dasar, atau menyediakan permukaan baja tahan karat yang dipoles. Hal ini memungkinkan pipa bergerak secara aksial sambil tetap terisolasi sepenuhnya. Kami juga menawarkan versi terpandu dengan penahan lateral, yang dirancang sesuai kebutuhan pergerakan tegangan pipa Anda.

Q5: Bagaimana Anda mengirimkannya tanpa merusak isolasi?

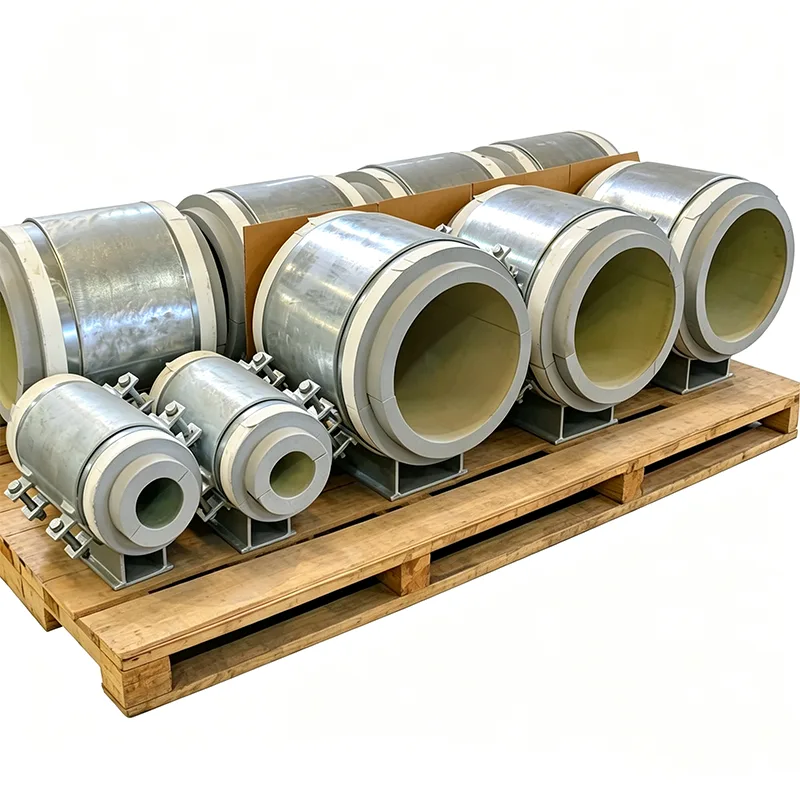

Blok insulasi tersembunyi di dalam sadel baja dan dilindungi oleh pelat dasar. Kami juga menambahkan perlindungan tepi sementara dan mengemas setiap penyangga dalam peti kayu atau palet dengan bantalan busa di sekeliling insulasi. Kami telah mengirimkan ribuan produk ini ke Timur Tengah dan Asia Tenggara, dan kami tidak melihat masalah isolasi yang rusak karena kondensasi.

Pengujian dan Jaminan Kualitas

Setiap penyangga pipa pra-insulasi melewati pemeriksaan yang lebih dari sekadar pemeriksaan dimensi:

Verifikasi kekuatan tekan dari kumpulan insulasi

Uji penyerapan air untuk busa sel tertutup (sesuai ASTM C272 atau serupa)

Integritas ikatan antara insulasi dan sadel baja (uji keran visual dan mekanis)

Pemeriksaan dimensi radius sadel, kerataan alas, dan kesejajaran lubang baut

Pemeriksaan kontinuitas penghalang uap

Uji penahan beban pada perakitan penuh untuk pesanan kritis atau prototipe

Dokumentasi mencakup sertifikat material untuk baja dan insulasi, ringkasan pengujian, dan catatan foto dari setiap penyangga yang diberi tag sebelum pengepakan.

Kustomisasi Yang Kami Sediakan

Penyangga pipa pra-insulasi hampir selalu dibuat khusus. Beberapa variasi yang kami produksi:

Sadel berukuran besar untuk pipa LNG berdiameter besar (hingga 60")

Penyangga riser vertikal dengan blok insulasi terintegrasi

Penyangga pra-insulasi tipe jangkar untuk titik tetap

Insulasi tahan api (wol mineral atau busa berlapis intumescent) untuk zona tahan api

Pelana dan perangkat keras baja tahan karat untuk instalasi di pantai atau lepas pantai

Desain cangkang terpisah untuk dipasang pada saluran listrik yang ada tanpa pemotongan

Anda tidak perlu memasang insulasi di sekitar dukungan kami. Kami akan membangun dukungan di sekitar isolasi Anda.

Hal-Hal yang Kami Pelajari dari Instalasi Nyata

Selalu pertimbangkan penghalang uap. Pada saluran dingin, kelembapan akan masuk ke blok insulasi jika segelnya tidak sempurna, dan setelah insulasi basah, kinerja termalnya turun drastis. Kami sangat berhati-hati dengan penyegelan tepi, dan kami menyarankan tim lokasi memeriksa penghalang sebelum dan sesudah pengelasan.

Pada perpipaan vertikal, penyangga pipa pra-insulasi mungkin memerlukan pengaturan perpindahan beban yang berbeda dibandingkan yang horizontal. Blok insulasi memikul beban tekan penuh untuk garis horizontal, tetapi untuk garis vertikal, penyangga sering kali memerlukan kerah geser baja yang menyatu melalui insulasi. Kita bisa memasukkan ini ke dalam desain.

Jika pipa akan diuji dengan air, pertimbangkan bahwa pipa akan berada pada suhu sekitar selama pengujian dan mungkin berkeringat. Itu normal, tetapi ini juga pertama kalinya banyak tim situs melihat kondensasi di support. Catatan di manual instalasi yang menjelaskan hal ini dapat menghemat banyak pertanyaan yang tidak perlu.

Saat memesan, beri kami jadwal pipa, jenis dan ketebalan insulasi, serta pergerakan desain (jika meluncur). Ketiga titik data ini memungkinkan kita mengusulkan desain yang secara teknis masuk akal dalam kutipan pertama, tanpa bolak-balik.

Mengapa Tianshun untuk Penyangga Pipa Pra-Insulasi?

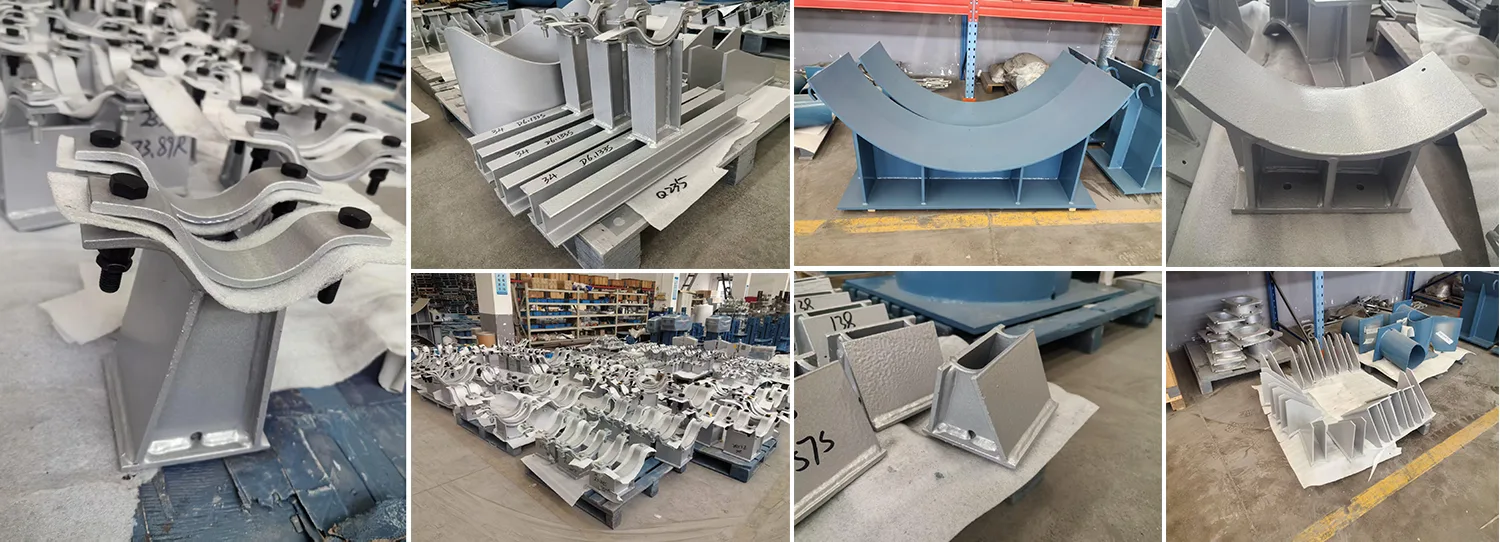

Penopang pipa pra-insulasi berada di persimpangan antara teknik struktural dan desain termal. Jika salah satu bagian salah, penyangga akan rusak secara mekanis atau menyerap kelembapan dan berhenti mengisolasi. Kami telah memperbaiki kedua komponen tersebut selama 14 tahun, dan pabrik kami di Yangzhou telah menyiapkan jalur produksi untuk membuatnya secara efisien — mulai dari memotong sadel baja hingga merekatkan isolasi dan menyegel penghalang uap.

Lebih dari 70% pesanan kami berasal dari pelanggan yang pernah menguji kami dan terus datang kembali. Kami mengirimkan penyangga pra-insulasi secara global, sering kali digabungkan dengan penyangga pipa, gantungan pegas, dan penyangga pegas konstan sehingga seluruh paket penyangga pipa tiba bersama-sama, diberi tag, dan siap dipasang.

Jika proyek Anda berikutnya memiliki saluran dingin, saluran kriogenik, atau saluran panas berinsulasi yang memerlukan isolasi termal yang tepat pada titik penyangga, kirimkan spesifikasi insulasi dan daftar penyangga pipa Anda kepada kami. Kami akan membuat penawaran harga langsung dari pabrik dengan jadwal pengiriman yang jelas. Seperti biasa, Anda dapat mengunjungi pabrik kami dan menyaksikan bagaimana kami membangun dan menguji dukungan ini sebelum dikirimkan.
