Sepatu Pipa Tahan Aus Mendukung Penopang Beban Pipa Dan Perpindahan Geser

Sepatu pipa adalah salah satu komponen yang tidak diperhatikan oleh siapa pun sampai komponen tersebut tidak ada. Pipa ini dilas ke bagian bawah pipa, menyebarkan beban ke balok struktural atau tiang T, dan sering kali menyediakan permukaan geser yang memungkinkan pipa bergerak secara aksial selama siklus termal. PadaTianshun, kami membuat ribuan sepatu pipa setiap tahun — untuk jalur proses, header uap, pipa kriogenik, dan segala sesuatu di antaranya. Setelah 14 tahun berkecimpung dalam bisnis ini, kami mengetahui bahwa sepatu pipa yang dirancang dengan baik tidak hanya berfungsi menahan beban: sepatu ini melindungi lapisan pipa, menjaga kontinuitas insulasi, dan menjaga beban titik agar tidak merusak dinding pipa.

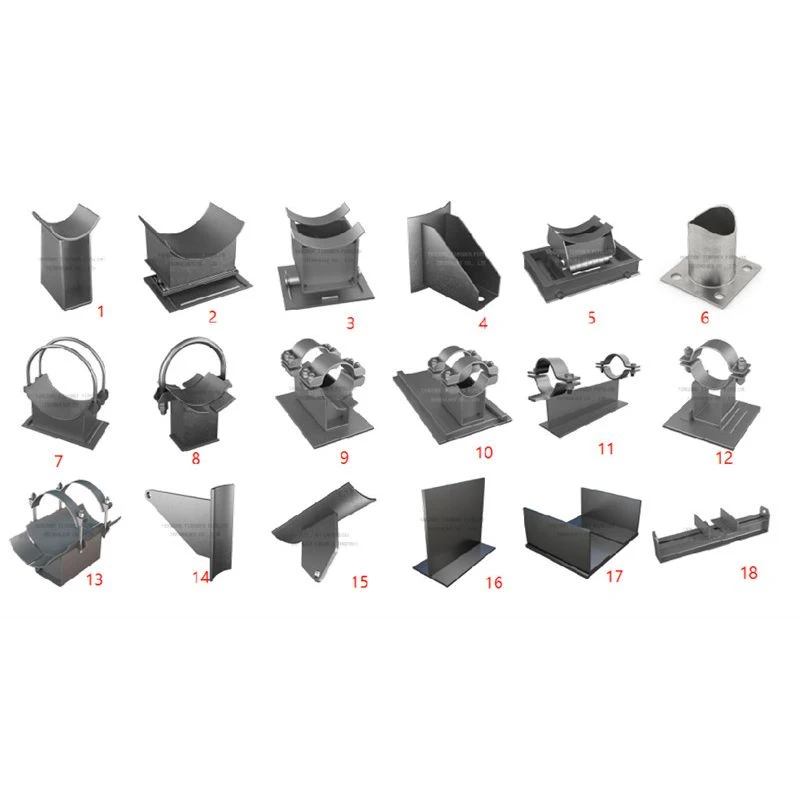

Penyangga Sepatu Pipa adalah bagian yang lebih luaspenyangga pipakeluarga, tapi mereka cukup berbeda untuk menjamin perhatian desain mereka sendiri. Sementara penjepit sederhana atau batang gantungan menangani beban mati vertikal, sepatu pipa mengatur antarmuka kontak. Antarmuka tersebut menjadi rumit dengan cepat — gesekan yang tinggi dapat menyebabkan tekanan pada pipa, ketinggian yang tidak memadai dapat merusak insulasi, dan material yang salah dapat menyebabkan korosi galvanik. Kami secara teratur menyediakan sepatu pipa yang dapat digunakan bersama-samagantungan pegasdi atas, atau dengan penyangga pipa pra-insulasi pada saluran dingin yang memerlukan isolasi termal.

Kami juga dapat menyediakan PTFE berikat pada pelat pendukung baja tahan karat untuk aplikasi geser dengan beban tinggi. Koefisien gesekan biasanya berkisar antara 0,05 dan 0,10 untuk PTFE berpelumas, yang merupakan nilai yang digunakan sebagian besar insinyur tegangan pipa dalam analisis fleksibilitas mereka.

Standar yang Kami Ikuti

Sepatu pipa dibuat dengan standar penyangga perpipaan yang sama dengan yang kami terapkan pada seluruh rangkaian produk kami:

ANSI/MSS SP‑58 – Bahan dan desain penyangga pipa

ASME B31.3 / B31.1 – Proses dan perpipaan daya

EN 1090 – Fabrikasi baja struktural (untuk proyek bertanda CE)

GB/T 17116 – Standar Tiongkok untuk penyangga pipa

Sistem mutu pabrik kami bersertifikat ISO 9001:2015, dan kami dapat menyediakan sertifikasi bahan EN 10204 3.1 penuh untuk setiap batch sepatu.

Pertanyaan yang Sering Diajukan

Q1: Berapa tinggi sepatu pipa saya?

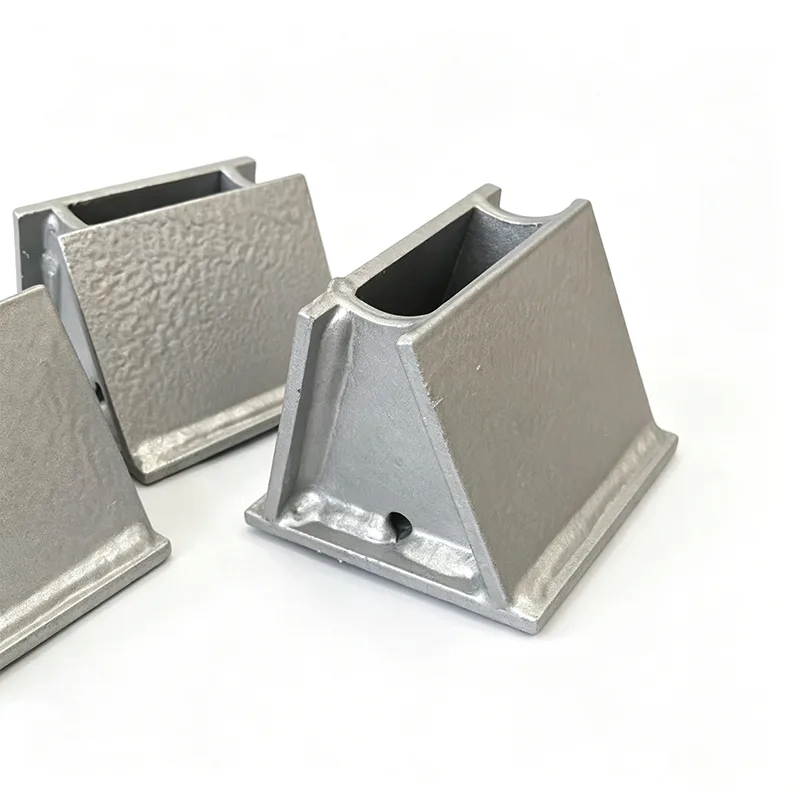

Ketinggian sepatu ditentukan oleh ketebalan insulasi ditambah jarak bebas 10–25 mm. Misalnya, pipa dengan insulasi wol mineral 100 mm biasanya memerlukan tinggi sepatu 120–125 mm untuk menjaga insulasi bersih dari baja penyangga. Kami akan menghitungnya dari spesifikasi perpipaan Anda jika Anda memberi kami ukuran pipa dan jadwal isolasi.

Q2: Kapan saya memerlukan pelat geser PTFE pada sepatu, dan kapan saya bisa mengelas dasar baja karbon?

Jika pipa diharapkan bergerak secara aksial di bawah ekspansi termal, permukaan geser PTFE atau baja tahan karat yang dipoles akan mengurangi gesekan dan beban reaksi yang dihasilkan pada nozel peralatan. Titik tetap atau titik jangkar tidak memerlukan pelat geser. Laporan tegangan pipa Anda akan memberi tahu Anda penyangga mana yang tergelincir dan mana yang tetap.

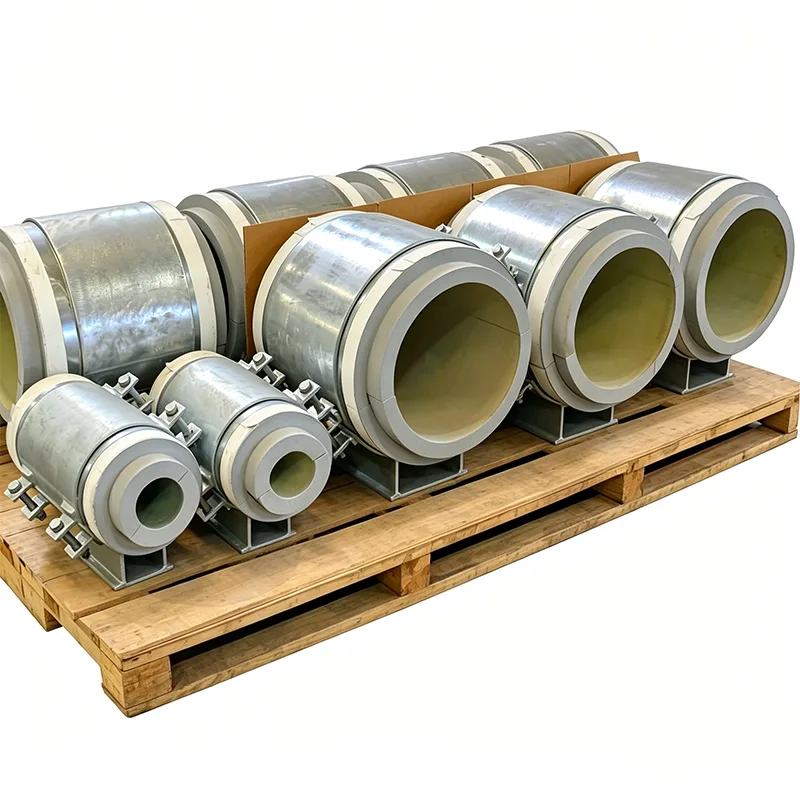

Q3: Dapatkah Anda menyediakan sepatu pipa pra-insulasi untuk layanan kriogenik?

Ya. Kami memproduksi sepatu dengan busa kaku atau blok isolasi kaca seluler yang diikat ke pelana baja. Pelat dasar memanjang di bawah insulasi, dan seluruh rakitan dirancang untuk mencegah perpindahan dingin dan kondensasi. Ini biasanya ditentukan untuk saluran LNG, etilen, dan air dingin.

Q4: Berapa waktu pengiriman Anda untuk sepatu pipa khusus?

Sepatu baja karbon sederhana tanpa PTFE: 12–18 hari. Sepatu dengan bantalan PTFE berikat atau perangkat keras baja tahan karat: 20–25 hari. Sepatu berdiameter besar untuk pipa 24" atau lebih besar mungkin memerlukan waktu lebih lama. Kami akan mengonfirmasi jadwal pastinya dengan penawaran harga Anda.

Q5: Apakah Anda memerlukan gambar, atau bisakah Anda mendesain sepatu dari data dasar?

Keduanya bekerja. Jika Anda memiliki gambar sepatu standar, kami akan membuatnya persis seperti itu. Jika Anda hanya memiliki ukuran pipa, ketebalan isolasi, dan beban, kami dapat mengusulkan desain untuk persetujuan Anda — tanpa biaya teknis untuk konfigurasi standar.

Kontrol Kualitas pada Setiap Sepatu

Meskipun sepatu pipa terlihat sederhana, kami menjalankan proses QC yang konsisten:

Pemeriksaan material terhadap nomor panas dan sertifikat pabrik

Verifikasi dimensi radius sadel untuk memastikan kesesuaian yang benar pada OD pipa

Inspeksi visual las, dengan PT atau MT tersedia jika diperlukan

Pemeriksaan integritas ikatan pada bantalan PTFE (uji ketuk dan visual)

Pemeriksaan dimensi akhir — tinggi, kerataan pelat dasar, jarak lubang baut

Inspeksi pelapisan

Setiap sepatu atau kumpulan sepatu ditandai dengan nomor unik yang merujuk silang ke daftar dukungan Anda. Anda dapat menjalankan paket dan mencocokkan setiap bagian ke isometrik tanpa membuka gambar.

Opsi Kustomisasi yang Sering Kami Tangani

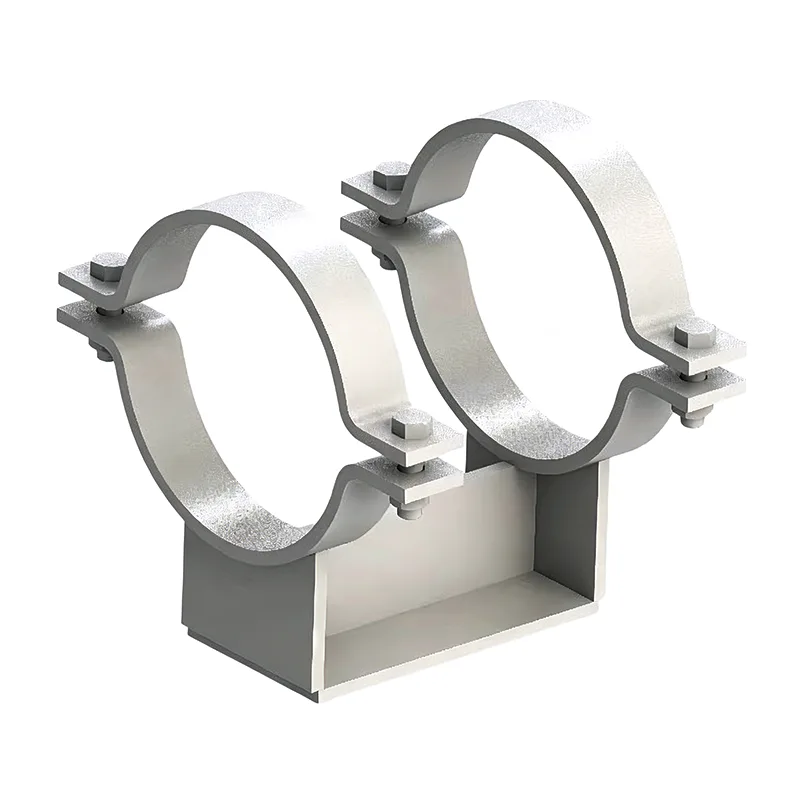

Sepatu pipa standar adalah titik awal bagi kami. Kami secara teratur memodifikasinya untuk pekerjaan tertentu:

Pelat dasar yang diperluas untuk balok berflensa lebar

Sepatu miring untuk rak pipa miring

Shoe cangkang terpisah untuk dipasang pada jalur yang sudah ada tanpa perlu dipotong

Sadel paduan suhu tinggi (misalnya, P11, P22) untuk tungku dan pipa reformer

Pelat geser ganda dengan penahan lateral untuk sepatu geser berpemandu

Desain sepatu tahan api dengan lapisan intumescent atau sisipan wol mineral

Semakin banyak informasi yang Anda berikan kepada kami tentang pemasangan, semakin baik kami dapat menyesuaikan sepatu untuk mencegah modifikasi situs di kemudian hari.

Hal-Hal yang Kami Pelajari dari Lapangan

Pada saluran bersuhu tinggi, selalu berikan ruang untuk perluasan pipa saat menemukan lokasi pengelasan sepatu. Sepatu yang dilas pada posisi yang salah selama pemasangan dingin dapat terlepas dari baja pendukung saat saluran memanas.

Bantalan PTFE perlu dilindungi selama sandblasting dan pengecatan di lokasi. Kami biasanya menutupinya, tetapi mengingatkan kru situs tidak ada salahnya.

Jika sepatu berada pada struktur galvanis, permukaan kontak baja tahan karat atau PTFE lebih disukai untuk menghindari penggetasan seng dan korosi yang tidak merata.

Untuk pipa besar berdinding berat, sepatu pelana penuh mendistribusikan beban lebih baik daripada sepatu batang datar dan mengurangi risiko tegangan berlebih pada dinding pipa lokal. Kami dapat menjalankan penghitungan cepat jika Anda membagikan jadwal dan beban pipa.

Mengapa Tianshun memilih Sepatu Pipa?

Sepatu pipa adalah alat kerja tanpa tanda jasa dari sistem perpipaan, dan kami memperlakukannya dengan rasa hormat yang pantas mereka terima. Setiap sepatu yang kami kirimkan dibuat sendiri dari inventaris pelat baja, pipa, dan bagian struktural kami sendiri. Artinya, kami mengontrol kualitas dari bahan mentah hingga cat akhir. Ini juga berarti kami dapat bereaksi dengan cepat ketika sebuah proyek menambahkan 50 sepatu tambahan pada menit-menit terakhir.

Kami telah memasok sepatu pipa untuk pabrik metanol, fasilitas LNG terapung, jaringan pemanas distrik, dan jalur utilitas farmasi bersih. Lebih dari 70% bisnis kami berasal dari pesanan berulang karena sepatu kami pas dengan pipanya, dapat meluncur sesuai kebutuhan, dan tidak berkarat pada tahun pertama.

Jika proyek Anda memerlukan sepatu pipa, penyangga pipa pra-insulasi, atau paket lengkap penyangga pegas dan gantungan, kirimkan jadwal dukungan atau gambar standar Anda kepada kami. Kami akan memberikan penawaran harga langsung dari pabrik, harga kompetitif, dan jadwal pengiriman yang dapat Anda rencanakan. Kunjungan ke pabrik Yangzhou kami dipersilakan kapan saja — Anda akan melihat dengan tepat cara kami memotong, mengelas, dan menyelesaikan setiap sepatu sebelum ditinggalkan.
