Snuber hidraulik adalah perangkat penahan yang peka terhadap kecepatan yang digunakan untuk melindungi sistem dan peralatan perpipaan dari beban dinamis yang tiba-tiba — seperti peristiwa seismik, palu air, palu uap, hembusan angin, dan transien trip pompa — sekaligus memungkinkan pergerakan lambat tanpa hambatan akibat ekspansi dan kontraksi termal. Tidak seperti penyangga pegas, yang memikul beban pipa, snubber hidraulik tidak memikul beban statis dalam kondisi pengoperasian normal; mereka hanya aktif ketika kecepatan pipa melebihi ambang batas yang telah ditentukan.

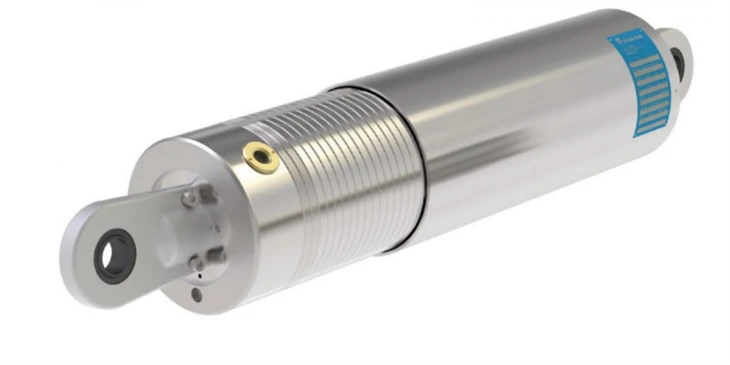

Teknologi Pipa Yangzhou Tianshunmemproduksi snubber hidrolik yang dirancang untuk digunakan dalam pembangkit listrik, petrokimia, dan sistem perpipaan tingkat nuklir. Setiap unit menggunakan piston yang bergerak melalui cairan hidrolik di dalam silinder tertutup. Pada kecepatan lambat – tipikal pertumbuhan termal – fluida melewati lubang yang dikalibrasi dengan bebas dan snubber memberikan resistensi yang dapat diabaikan. Ketika kejadian tiba-tiba mendorong pipa lebih cepat dari kecepatan pemicu, aliran lubang menjadi terbatas, tekanan fluida meningkat, dan snubber terkunci dalam mode penahan yang kaku, sehingga memindahkan beban dinamis ke struktur bangunan.
Snubber hidraulik standar kami dilengkapi dengan silinder baja karbon atau baja paduan, batang piston yang diperkeras dengan lapisan tahan korosi, dan cairan hidraulik performa tinggi yang dirancang untuk rentang temperatur luas. Sambungan ujung tersedia dalam beberapa konfigurasi termasuk mata batang, clevis, sambungan bola, dan ujung berulir, memungkinkan pemasangan dalam orientasi apa pun — horizontal, vertikal, atau miring.
Setiap snubber telah diisi dari pabrik, disegel, dan telah diuji sebelumnya. Kompensasi termal internal mengakomodasi perubahan volume cairan karena perubahan suhu sekitar, mencegah penguncian yang salah atau muatan awal yang tidak diinginkan dalam servis normal.
Kapasitas beban berkisar dari sekitar 5 kN hingga 500 kN dan lebih tinggi untuk unit tugas berat khusus. Pukulan standar mencakup 100 mm, 150 mm, 200 mm, 300 mm, dan 500 mm, dengan pukulan yang lebih panjang tersedia berdasarkan permintaan. Kecepatan pemicu — kecepatan transisi snubber dari gerakan bebas ke pengekangan — biasanya dikalibrasi antara 5 mm/s dan 50 mm/s tergantung pada spesifikasi proyek, dan dapat disesuaikan untuk memenuhi kebutuhan pemasangan individual.
Kisaran suhu pengoperasian untuk unit standar adalah -40°C hingga +120°C, dengan varian suhu tinggi dan cairan tingkat nuklir tersedia untuk aplikasi khusus.
Snubber hidraulik kami dirancang dan diuji sesuai dengan standar internasional yang berlaku termasuk persyaratan MSS SP-69, ASME B31.1, ASME B31.3, dan IEEE untuk layanan nuklir. Setiap unit menjalani pengujian fungsional, pengujian tekanan, dan pengujian kebocoran sebelum pengiriman. Untuk proyek nuklir dan proyek berspesifikasi tinggi, kami dapat menyediakan dokumentasi kualifikasi lengkap termasuk pengujian siklus, penuaan lingkungan, dan laporan kualifikasi seismik sesuai kebutuhan.
Snubber hidraulik ditentukan di mana sistem perpipaan harus bergerak bebas dalam kondisi termal namun harus tertahan terhadap kejadian dinamis. Instalasi primer meliputi jalur uap utama dan pipa air umpan di pembangkit listrik tenaga panas dan nuklir, loop pendingin reaktor, jalur transfer LNG dan LPG, pipa saluran keluar tungku kilang, jalur proses bertekanan tinggi, dan jalur pipa lintas negara di zona seismik.
Snuber hidraulik hampir selalu menjadi bagian dari skema penyangga pipa yang komprehensif, bekerja berdampingan dengan komponen lain, bukan menggantikannya. Gantungan pegas variabel dan gantungan pegas konstan memikul beban pipa dan mengakomodasi pergerakan termal yang lambat, sementara snubber memberikan penahan dinamis paralel pada titik penyangga yang sama atau berdekatan. Pada jalur yang dilengkapi dengan sambungan ekspansi bellow logam, snubber melindungi bellow dari ekstensi berlebih atau kompresi berlebih selama kejadian sementara.
Rangkaian produk kami yang lebih luas mencakup dukungan perpipaan penuh dan paket fleksibilitas: semua jenis penyangga pegas dan gantungan pegas, penyangga pipa kaku, penyangga sepatu pipa, penyangga pipa pra-insulasi untuk servis dingin dan panas, dan rangkaian lengkap sambungan ekspansi. Hal ini memungkinkan kontraktor EPC dan pengguna akhir untuk mendapatkan komponen snubber, dukungan, dan perluasan dari satu produsen, sehingga menyederhanakan koordinasi dan akuntabilitas kualitas.

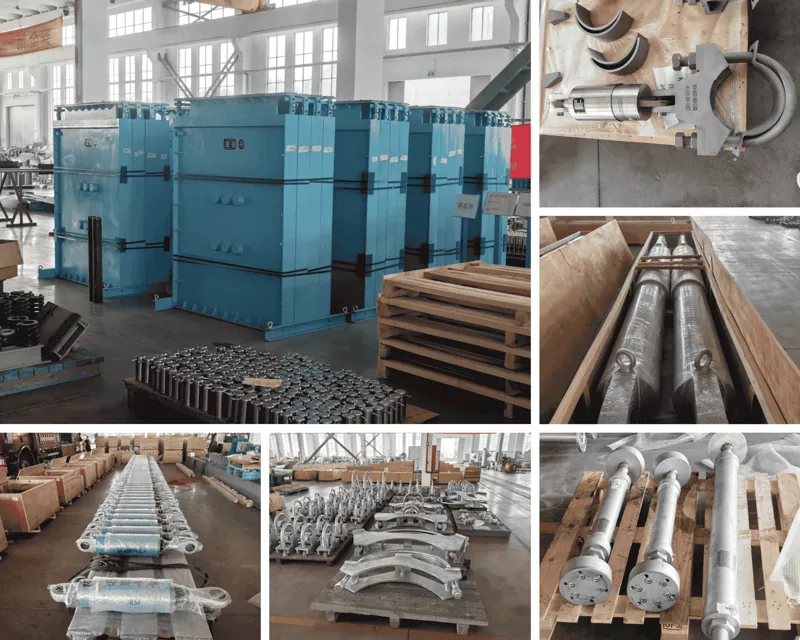

Setiap snubber hidrolik dirakit dan diuji di fasilitas internal kami berdasarkan sistem manajemen mutu ISO 9001:2015. Kami mendukung pelanggan dengan bantuan ukuran, panduan pemasangan, dan rekomendasi pemeliharaan terjadwal. Waktu tunggu standar untuk unit katalog adalah tiga hingga lima minggu, dengan produksi yang dipercepat tersedia berdasarkan perjanjian sebelumnya. Dengan pengalaman lebih dari 14 tahun dalam memasok komponen saluran pipa ke lebih dari 45 negara, kami memberikan solusi snubber siap pakai dan yang sepenuhnya disesuaikan untuk proyek infrastruktur penting di seluruh dunia.
Apa perbedaan antara snubber hidrolik dan gantungan pegas?
Gantungan pegas adalah penyangga beban yang memikul beban pipa sekaligus memungkinkan pergerakan termal. Snuber hidraulik tidak membawa beban statis; mereka adalah perangkat penahan yang tetap bergerak bebas pada kecepatan termal yang lambat namun terkunci dengan kuat ketika terjadi peristiwa dinamis yang tiba-tiba seperti gempa bumi atau palu air. Keduanya sering dipasang bersamaan di lokasi pipa yang sama.
Apa yang dimaksud dengan "kecepatan pemicu"?
Kecepatan pemicu, atau kecepatan penguncian, adalah kecepatan piston saat snubber beralih dari gerakan bebas resistansi rendah ke mode penahan kaku. Ini dikalibrasi dengan menyesuaikan ukuran lubang aliran internal. Nilai tipikal berkisar dari 5 mm/s hingga 50 mm/s, dipilih sehingga pertumbuhan termal normal tidak pernah mencapai kecepatan pemicu namun kejadian dinamis selalu melebihinya.
Apakah snubber hidrolik memerlukan perawatan?
Ya, tapi dalam jangka waktu yang lama. Dalam kondisi pengoperasian normal, kami merekomendasikan pemeriksaan setiap tiga hingga lima tahun dan perombakan menyeluruh, termasuk penggantian cairan dan pembaruan segel, setiap sepuluh tahun. Masa pakai bervariasi tergantung suhu, jumlah siklus, dan kondisi lingkungan. Layanan berat atau aplikasi nuklir mengikuti interval inspeksi yang lebih pendek per spesifikasi proyek.
Bisakah snubber dipasang ke segala arah?
Ya. Snubber hidraulik berfungsi dalam orientasi apa pun — horizontal, vertikal, atau miring — karena piston bekerja dalam tegangan aksial dan kompresi murni, apa pun gravitasinya. Sambungan ujung (clevis, ball joint, rod eye) dipilih agar sesuai dengan sudut pemasangan dan jenis sambungan struktural.
Bagaimana cara mengukur snubber hidrolik untuk sistem perpipaan saya?
Penentuan ukuran didasarkan pada beban dinamis maksimum yang harus ditahan oleh snubber dan total stroke termal yang harus ditampungnya tanpa mencapai batas bawah. Beban dinamis biasanya berasal dari analisis tegangan pipa pada kasus beban seismik, palu air, atau angin. Tim teknis kami dapat membantu menentukan ukuran jika Anda memberikan beban yang diharapkan, langkah yang diperlukan, suhu pengoperasian, dan kode proyek yang berlaku.
