Gantungan Pegas Tahan Korosi Untuk Suspensi dan Getaran Pipa Overhead

Kebanyakan orang menyebutnya gantungan pegas, ada pula yang menyebutnya penyangga pegas, dan di lapangan, Anda akan mendengar keduanya. Di Tianshun, kami tidak terpaku pada namanya saja — yang penting adalah ketika sebuah pipa harus digantung pada balok struktural dan tetap bergerak bebas dengan siklus termal, maka perakitannya akan berhasil. Kami telah membangunnya untuk pembangkit listrik, rak pipa kilang, dan jalur pemrosesan selama 14 tahun, dan gantungan pegas kami saat ini menahan pipa di lebih dari 45 negara.

Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.

Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Gantungan pegas melakukan dua hal sekaligus: membawa seluruh beban pipa dari atas, dan bergerak bersama pipa saat pipa mengembang atau menyusut. Tidak seperti batang gantungan yang kaku, yang hanya digantung di sana, gantungan pegas tetap bergerak sepanjang rentang pergerakan penuh. Hal ini sangat penting terutama pada pipa layang yang lurus dan panjang dimana pertumbuhan panas dapat bertambah dengan cepat. Untuk saluran yang bebannya harus tetap hampir konstan terlepas dari seberapa jauh pipa bergerak, banyak proyek yang menggabungkan hal ini dengandukungan pegas konstandi rak yang sama. Untuk jalur yang kurang kritis, standardukungan pegas variabelsering melakukan pekerjaan - gaya rumah gantungan pegas yang sama, hanya pengaturan pegas internal yang berbeda.

Dimana Gantungan Pegas Cocok dalam Sistem Perpipaan

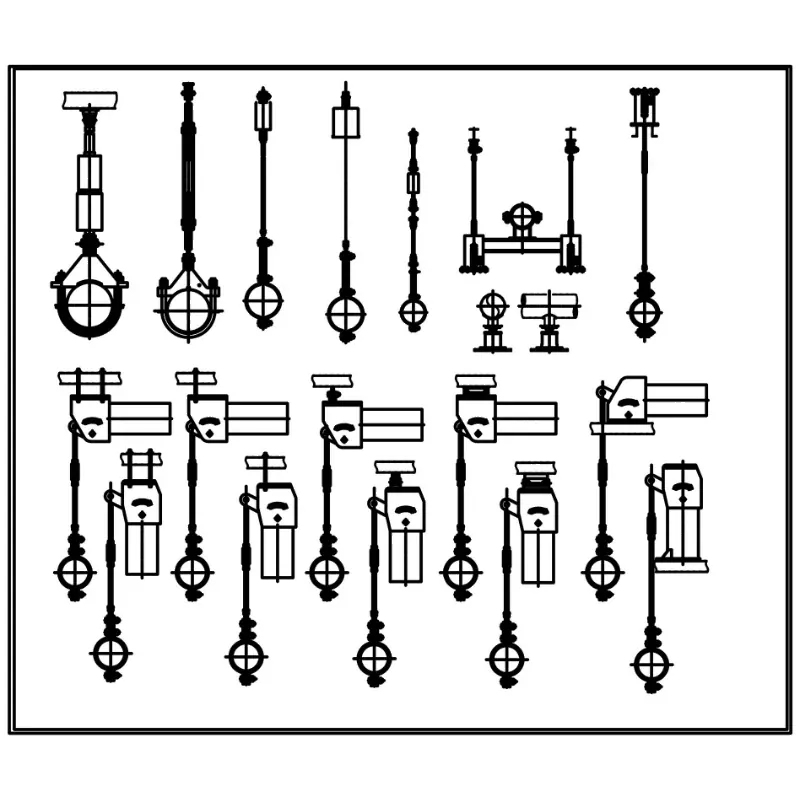

Gantungan pegas tidak berfungsi sendiri. Pada rak pipa pada umumnya, Anda akan melihat gantungan pegas bekerja bersama penyangga pipa kaku dan sepatu pipa yang menahan beban pada ketinggian yang lebih rendah. Pada titik pengikat suhu tinggi atau di dekat sambungan peralatan, gantungan sering kali dipilih karena dapat mengosongkan ruang lantai dan memberikan ruang pipa untuk bergerak ke berbagai arah. Saat saluran dalam keadaan dingin atau dingin, memasangkan gantungan dengan penyangga pipa yang telah diisolasi sebelumnya pada titik penjepit akan mencegah lapisan es dan menjaga sistem insulasi tetap utuh. Banyak spesifikasi proyek yang juga mengacu pada keseluruhan rakitan hanya sebagai bagian dari paket penyangga pegas — perbedaannya sebenarnya hanya pada pemasangan di atas versus dipasang di bawah.

Apa yang Dimasukkan ke dalam Rakitan Gantungan Musim Semi

Gantungan pegas bukan sekadar pegas dalam kaleng. Ini adalah pertemuan. Inilah yang biasanya kami gunakan:

Setiap batch material memiliki laporan pengujian pabrik, dan kami menelusurinya kembali ke nomor panas. Jika spesifikasi Anda memerlukan sertifikasi 3.2 (EN 10204), kami menyediakannya.

Standar yang Kami Bangun

Kami memproduksi gantungan pegas untuk memenuhi:

ANSI/MSS SP-58 — Penyangga dan Gantungan Pipa

ASME B31.3 - Proses Perpipaan

GB/T 17116

DIN, JIS, atau spesifikasi khusus proyek bila diperlukan

Pabrik kami beroperasi berdasarkan ISO 9001:2015, yang berarti prosedur terdokumentasi di setiap langkah, mulai dari bahan mentah yang masuk hingga pengujian beban akhir.

Pertanyaan yang Kami Dapatkan

Q1: Kapan saya akan menggunakan gantungan pegas dan bukan penyangga pegas yang dipasang di dasar?

Ketika pipa berjalan pada ketinggian dan tidak ada platform baja di bawahnya untuk diduduki. Rak pipa, saluran udara, dan perpipaan penthouse boiler adalah kasus klasik. Gantungan dipasang pada baja di atas kepala dan diturunkan ke pipa. Ini tentang di mana titik dukungan Anda, bukan tentang mekanisme pegas.

Q2: Bisakah saya mendapatkan rentang beban yang sama di gantungan seperti yang saya bisa dapatkan di pegas dasar?

Secara umum, ya. Gantungan pegas variabel kami dapat menampung beberapa ratus kilogram hingga 20+ ton per gantungan. Gantungan pegas konstan lebih tinggi. Jika Anda membutuhkan sesuatu yang sangat berat — katakanlah 40 ton untuk satu batang — kami dapat membuatnya, namun akan lebih masuk akal untuk berbicara dengan kami terlebih dahulu sehingga kami dapat mempertimbangkan opsi distribusi beban.

Q3: Bagaimana Anda menguji gantungan pegas?

Kami mengatur pegas ke beban yang ditentukan, menjalankannya hingga perjalanan penuhnya, dan memeriksa apakah gaya tetap dalam toleransi. Untuk gantungan pegas konstan, kami memplot kurva defleksi beban dan memastikan kurva tersebut rata dalam margin desain. Timbangan perjalanan diverifikasi, dan semua sambungan diperiksa untuk kualitas benang dan integritas las.

Q4: Berapa waktu tunggu standar Anda?

Untuk rakitan gantungan standar dengan rentang muatan umum, 20–25 hari. Jika Anda memerlukan perangkat keras tahan karat 304, pelapis khusus, atau perjalanan non-standar, bayangkan 30–40 hari. Paket proyek besar mendapatkan jadwal produksi khusus, dan kami akan memberi Anda komitmen pengiriman yang tegas dengan penawaran harga.

Q5: Bagaimana cara pengirimannya?

Rakitan gantungan dipecah menjadi bagian-bagian yang dapat diatur — rumah pegas, set batang, dan penjepit — dikemas bersama dalam peti kayu dengan lapisan kedap air. Setiap peti diberi label dengan nomor tag gantungan sehingga kru lokasi dapat langsung mencocokkannya dengan gambar penyangga pipa.

Kustomisasi Kami Tangani Secara Teratur

Banyak pelanggan mengira gantungan pegas hanya tersedia sebagai item katalog standar. Itu bukan cara kami bekerja. Sebagian besar gantungan pegas yang kami kirimkan memiliki setidaknya satu detail khusus, baik itu:

Perjalanan yang diperluas untuk mengakomodasi pergerakan seismik besar

Panjang batang khusus untuk jarak bebas di atas kepala tertentu

Konstruksi baja tahan karat untuk lingkungan pesisir atau korosif

Bahan pegas bersuhu tinggi untuk saluran yang beroperasi di atas 400°C

Sistem cat khusus — epoksi, primer kaya seng, atau pelapis laut

Anda tidak perlu memasang pipa ke gantungan kami. Kami akan membuatkan gantungan untuk pipa Anda.

Apa yang Kami Pelajari dari Proyek Nyata

Beberapa poin praktis yang perlu diketahui jika Anda sedang menulis spesifikasi penyangga pipa:

Pada lari lurus panjang, jangan memperbaiki setiap titik support. Biarkan gantungan pegas menyerap pertumbuhan, dan tempatkan jangkar secara strategis. Kami dapat membantu menentukan gantungan mana yang akan dipasang jika teknisi tegangan pipa Anda menyediakan data pergerakannya.

Jika pipa diisolasi, tentukan jenis klem dan lapisan di depannya. Memasang kembali isolasi pada titik gantungan setelah pemasangan berantakan dan mahal.

Untuk instalasi luar ruangan di daerah lembab atau pesisir, tentukan perangkat keras tahan karat atau setidaknya galvanisasi hot-dip. Batang baja karbon terlihat bagus pada hari pertama tetapi tidak akan terlihat seperti itu setelah dua musim hujan.

Jalan Tianshun

Kami bukan perusahaan dagang yang memasukkan suku cadang orang lain ke dalam kotak kami. Kami membuatnya di pabrik kami sendiri di Yangzhou. Kami membeli baja, mengolah komponen, memutar dan menguji pegas, merakit unit, mengecatnya, mengemasnya, dan mengirimkannya. Tidak ada langkah tengah di mana kualitas akan hilang.

Selama bertahun-tahun, kami telah menyediakan paket gantungan pegas lengkap untuk proyek yang telah berjalan tanpa masalah selama permulaan dan pengoperasian bertahun-tahun. Itu sebabnya lebih dari 70% pelanggan kami datang kembali — bukan karena kami yang termurah (kami adil, tidak murahan), namun karena gantungan baju muncul tepat waktu, sesuai dengan gambar, dan tetap berfungsi sebagaimana mestinya.

Jika Anda menentukan harga proyek yang memerlukan gantungan pegas, penyangga pegas konstan, atau sepatu pipa pra-insulasi, kirimkan lembar data atau mark-up Anda kepada kami. Kami akan membuat penawaran harga yang tepat — langsung dari pabrik, tanpa markup tersembunyi — dan jika Anda mau, kami akan memandu Anda memahami logika desain di balik pilihan kami. Anda juga dapat mengunjungi pabrik dan melihat sendiri jalur produksinya.
