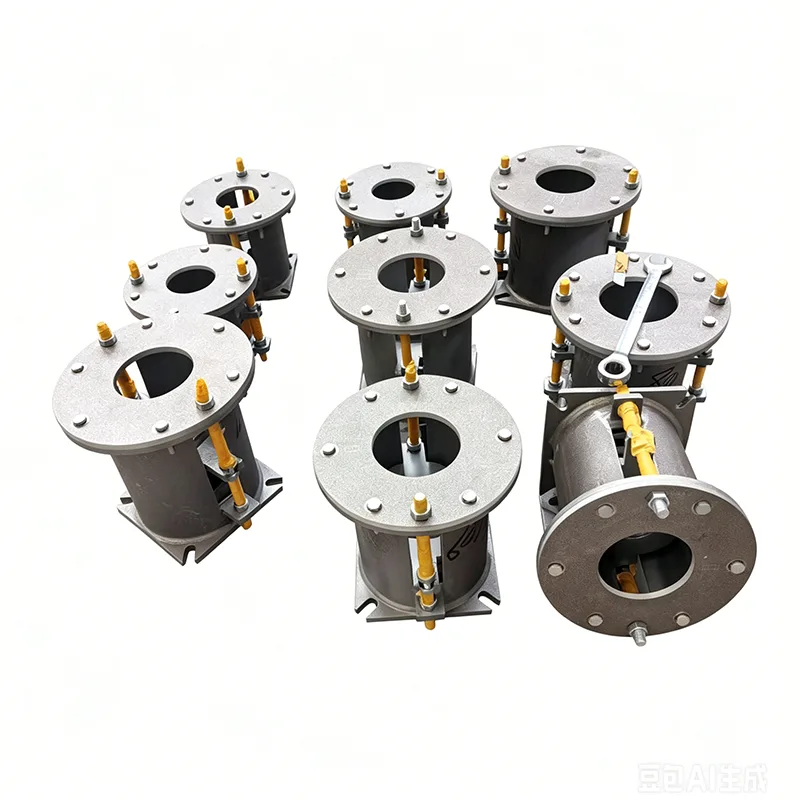

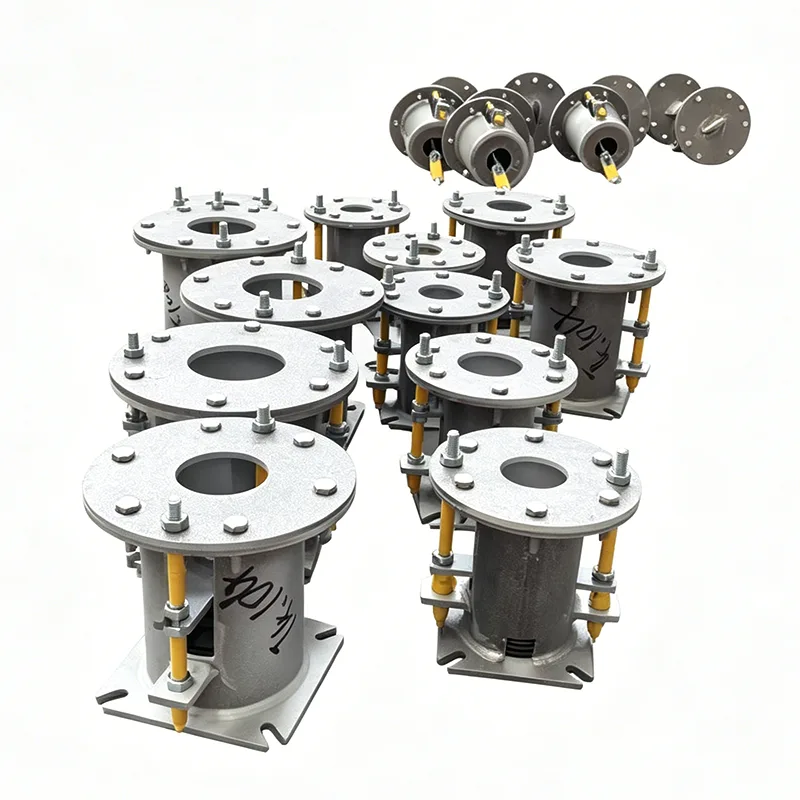

Dukungan Pembangkit Listrik

Di pembangkit listrik, jaringan pipa uap utama, pipa uap pemanas ulang suhu tinggi, dan sistem serupa lainnya secara terus menerus mengangkut media dalam kondisi suhu dan tekanan tinggi, sambil mengalami pemuaian termal mulai dari beberapa milimeter hingga puluhan milimeter. Fiksasi kaku mengubah perpindahan ini menjadi gaya dorong tambahan yang disalurkan ke header boiler dan antarmuka turbin, sehingga meningkatkan tekanan pada sambungan las, flensa, dan selubung peralatan.

Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.

Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Dikembangkan secara khusus untuk kondisi operasi ini oleh Yangzhou Tianshun Pipeline Technology Co., Ltd., Dukungan Pembangkit Listrik mengkompensasi perpindahan melalui pembebanan elastis, menjaga tegangan pipa dalam batas standar yang diperbolehkan. Dokumen ini menjelaskan filosofi desain, kinerja operasional, dan pendekatan dukungan teknik produk ini, berdasarkan kebutuhan aktual sistem pipa uap.

Persyaratan Penopang Elastis dalam Pengendalian Tegangan Pipa Uap

Desain pipa uap umumnya mengikuti kode seperti ASME B31.1, yang mengharuskan penyangga/penggantung pipa untuk menahan bobot mati pipa dan bobot media tanpa menghambat perpindahan termal. Jika gaya tumpuan bervariasi secara berlebihan seiring dengan perpindahan, tegangan sistem perpipaan lokal dapat melebihi nilai yang diijinkan, sehingga memerlukan penyesuaian di lokasi atau bahkan pengerjaan ulang.

Selain itu, antarmuka turbin dan boiler biasanya memiliki batasan gaya dan momen yang sangat ketat. Solusi dukungan yang tidak tepat dapat memperpendek masa pakai antarmuka peralatan utama secara signifikan. Hal ini memerlukan produk penyangga/penggantung untuk memberikan gaya penyangga yang stabil dan dapat diprediksi dalam langkah yang ditentukan, sekaligus menawarkan margin penyesuaian yang cukup untuk mengakomodasi penyimpangan di lokasi.

Bagaimana Dukungan Pembangkit Listrik Mengatasi Persyaratan Ini

Penyangga Pegas Pembangkit Listrik tersedia dalam dua konfigurasi: pegas variabel dan pegas gaya konstan, dipilih berdasarkan hasil analisis tegangan pipa. Unit pegas variabel memikul beban dengan kekakuan linier, sedangkan unit gaya konstan menggunakan mekanisme pegas primer dan sekunder untuk mengontrol tingkat variasi gaya dukung dalam 5% di seluruh langkah kerja, memberikan dukungan yang hampir konstan pada sistem perpipaan dari keadaan dingin ke keadaan panas.

Elemen pegas dibuat dari baja pegas paduan termasuk 60Si2Mn dan 50CrVA. Komponen struktural dapat dibuat dari baja karbon, baja tahan panas atau baja tahan karat. Kisaran penerapan suhu keseluruhan mencakup -196°C hingga +650°C, cocok dengan semua kondisi termal pipa uap mulai dari pemanasan suhu rendah hingga operasi beban penuh.

Setiap Penopang Pembangkit Listrik menjalani pengujian kompresi langkah penuh dengan pencatatan kurva kekakuan sebelum pengiriman. Rumahnya dilengkapi dengan papan nama perpindahan beban dan perangkat pengunci pemasangan. Pemasangan di lokasi hanya memerlukan pemasangan dalam kondisi dingin; cukup lepaskan pin pengunci setelah suhu pipa naik, dan penyangga/gantungan memasuki kondisi operasional tanpa pengelasan di tempat atau penyesuaian yang rumit.

Instalasi di Tempat dan Kinerja Operasional Jangka Panjang

Kesalahan kumulatif dalam peninggian pondasi dan pemotongan bagian pipa tidak dapat dihindari selama pemasangan pipa uap. Kisaran penyesuaian ketinggian yang disediakan oleh Penopang Pegas Pembangkit Listrik menyerap penyimpangan ini, mencegah pengikatan yang kaku. Unit pegas gaya konstan biasanya dilengkapi dengan mekanisme penyetelan bantu sekrup atau hidraulik, yang memungkinkan pengoperasian satu orang bahkan pada jaringan pipa tugas berat berdiameter besar.

Selama pengoperasian jangka panjang, desain pegas anti-relaksasi dan perawatan permukaan (hot-dip galvanizing atau pelapisan Dacromet) mempertahankan kinerja penyangga yang stabil. Di beberapa proyek pembangkit listrik di luar negeri, lebih dari 70% pesanan pendukung/penggantung datang dari pelanggan yang sudah ada. Tingkat pembelian berulang yang tinggi ini secara tidak langsung memvalidasi kinerja jangka panjang produk kami.

Lokasi dan Fungsi Pemasangan Umum

Di area boiler, Penopang Pembangkit Listrik dipasang pada bagian vertikal dan horizontal saluran steam utama, pipa outlet superheater dan pipa steam reheat. Mereka menyerap ekspansi termal ke atas, mencegah tekanan berlebihan pada sambungan nosel header.

Di dekat turbin, penyangga/penggantung pegas pada bagian pipa uap suhu tinggi yang dekat dengan katup uap utama dan katup pengatur mengurangi gaya dan momen komponen, membantu menjaga keselarasan poros. Meskipun jaringan pipa air umpan dan air attemperasi beroperasi pada suhu yang lebih rendah, keduanya masih mengalami perbedaan suhu start-stop yang signifikan. Penyangga elastis menjaga kemiringan pipa dan mengurangi risiko kavitasi.

Dalam aplikasi ini, penyangga/penggantung sering dikombinasikan dengan peredam, braket pembatas, dan komponen lainnya untuk membentuk solusi penahan fleksibel sistem perpipaan yang lengkap.

Dukungan Teknis Proyek dan Penerimaan Produk

Mulai dari tahap pemilihan, tim teknis kami menerima laporan analisis tegangan sistem perpipaan, menghitung beban desain dan perpindahan untuk setiap titik penyangga, merekomendasikan jenis Penopang Pegas Pembangkit Listrik dan konstanta pegas yang sesuai, serta memberikan panduan pemasangan terperinci.

Pabrik kami mempertahankan rantai kontrol kualitas yang lengkap mulai dari pemeriksaan ulang kawat pegas yang masuk, pengujian kekerasan setelah perlakuan panas hingga pengujian kekakuan produk jadi. Catatan proses yang relevan dan dokumen kualitas material dapat disampaikan sesuai dengan standar seperti ASME dan CE. Untuk pulau-pulau konvensional tenaga nuklir dan proyek-proyek berpersyaratan tinggi lainnya, laporan uji kualifikasi fungsi pendukung tambahan dan dokumen ketertelusuran dapat disediakan.

Jika Anda memiliki persyaratan dukungan pipa uap, harap berikan gambar tata letak perpipaan dan data tegangan. Kami akan memberikan solusi konfigurasi Dukungan Pembangkit Listrik yang spesifik, bukan daftar model umum. Memanfaatkan 14 tahun pengalaman mendukung saluran pipa Yangzhou Tianshun dan data proyek dari 45 negara di seluruh dunia, kami dapat membantu Anda mengendalikan keseluruhan biaya pengadaan dan pemasangan sekaligus memastikan keamanan sistem uap Anda.
