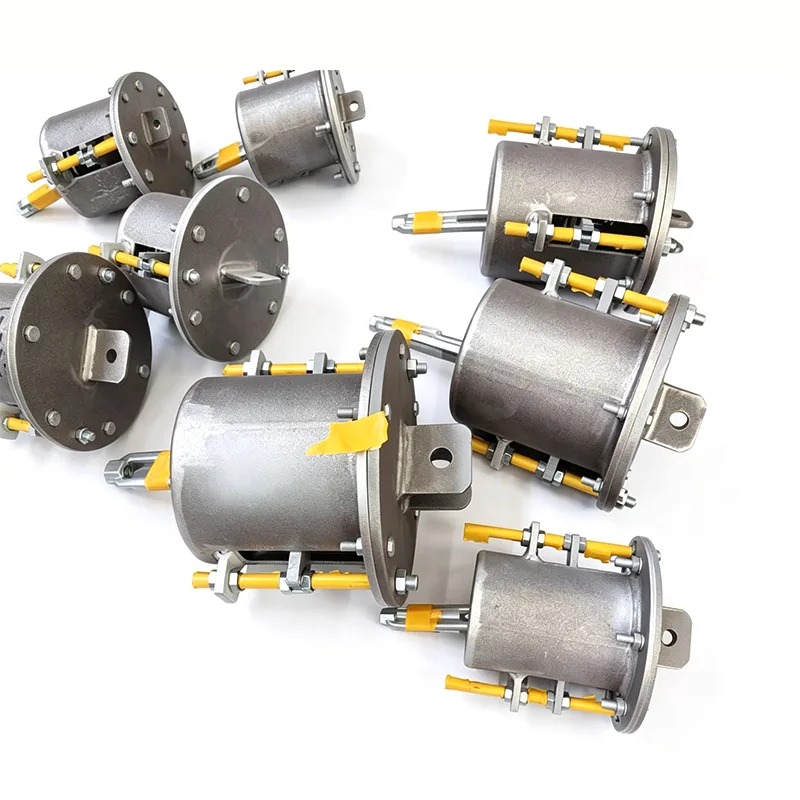

Gantungan Pegas untuk Industri Migas

Dalam proyek minyak dan gas, jalur pipa proses, jalur pipa transmisi jarak jauh, dan jalur pipa utilitas menghadapi berbagai kondisi yang sulit: media bersuhu tinggi dan bertekanan tinggi, komponen korosif seperti belerang, lingkungan semprotan garam dengan kelembapan tinggi di pesisir pantai, serta bobot mati yang sangat besar dan perluasan termal dari pipa berdiameter besar. Jika sistem pendukung hanya mengandalkan fiksasi kaku sederhana, sistem ini tidak hanya gagal mengkompensasi perpindahan tetapi juga mengubah deformasi pipa menjadi beban tambahan pada nosel peralatan, sehingga meningkatkan risiko kebocoran dan kegagalan kelelahan.

Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.

Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Mengandalkan pengalaman 14 tahun dalam pembuatan penyangga dan gantungan pipa, Yangzhou Tianshun Pipeline Technology Co., Ltd. menyediakan Gantungan Pegas khusus untuk Industri Minyak dan Gas untuk mengendalikan tekanan pipa, melindungi antarmuka peralatan penting, dan beradaptasi dengan kondisi kompleks di lokasi.

Tantangan Utama yang Harus Ditangani dengan Dukungan Pipa Minyak dan Gas Bumi

Sistem perpipaan di kilang, terminal LNG, pabrik pemrosesan gas, dan stasiun pemompaan jarak jauh memiliki kondisi pengoperasian yang beragam namun memiliki persyaratan yang sama: bobot mati pipa dan perpindahan termal harus dikontrol dalam batas aman. Pipa proses sering kali beroperasi pada suhu di atas 300°C, sedangkan pipa LNG kriogenik beroperasi pada suhu di bawah -162°C, sehingga solusi pendukung tunggal tidak memadai.

Selain itu, lingkungan asam yang mengandung hidrogen sulfida memerlukan komponen struktural yang memiliki ketahanan terhadap retak tegangan sulfida (SSC), dan anjungan lepas pantai serta fasilitas pesisir memerlukan perlindungan semprotan garam tingkat tinggi. Dalam praktik teknik, penyangga dan gantungan tidak hanya harus memberikan gaya penyangga yang dapat diprediksi tetapi juga mengakomodasi penyimpangan pondasi selama pemasangan dan tetap bebas dari kegagalan akibat korosi atau relaksasi selama pengoperasian jangka panjang.

Desain dan Fungsi Spring Hanger untuk Industri Migas

Gantungan Pegas untuk Industri Minyak dan Gas dikonfigurasikan satu-ke-satu berdasarkan laporan analisis tegangan pipa, tersedia dalam dua jenis beban: pegas variabel dan pegas gaya konstan. Unit pegas variabel memberikan dukungan dengan kekakuan linier dalam rentang langkahnya, cocok untuk titik dengan perpindahan kecil dan sensitivitas rendah terhadap variasi gaya pendukung. Unit gaya konstan menggunakan mekanisme pegas primer dan sekunder untuk mengontrol variasi gaya pendukung dalam 5% di seluruh langkah, menjadikannya ideal untuk nozel peralatan, stripper, reboiler, saluran masuk dan keluar kompresor, dan lokasi lain dengan persyaratan beban nosel yang ketat.

Tergantung pada media dan lingkungan pemasangan, elemen pegas dibuat dari baja pegas paduan seperti 60Si2Mn atau 50CrVA. Silinder dan komponen struktural dapat dibuat dari baja karbon, baja tahan panas, baja tahan karat dupleks, atau paduan berbasis nikel, dengan perlakuan material yang mematuhi NACE MR0175/ISO 15156 untuk memenuhi persyaratan ladang minyak dan gas asam.

Untuk lapisan pelindung, fasilitas lepas pantai dapat menggunakan primer kaya seng epoksi beradhesi tinggi ditambah sistem lapisan atas poliuretan, sedangkan jaringan pipa di darat biasanya menggunakan galvanisasi hot-dip atau lapisan Dacromet untuk memastikan kinerja jangka panjang dalam semprotan garam dan atmosfer industri. Produk mematuhi standar termasuk ASME B31.3, ASME B31.4 dan MSS SP-58. Setiap housing dilengkapi dengan pelat nama perpindahan beban dan pin pengunci untuk kemudahan pemasangan dalam kondisi dingin dan verifikasi di lokasi.

Seleksi di Tempat, Pemasangan dan Stabilitas Jangka Panjang

Setelah menerima data analisis tegangan pipa, tim teknis kami merekomendasikan pencocokan Model Gantungan Pegas untuk Industri Minyak dan Gas serta konstanta pegas untuk setiap titik dukungan. Selama fase pemilihan, perhatian khusus diberikan pada beban desain, perpindahan desain, suhu dan tingkat korosi lingkungan, sekaligus mempertimbangkan bobot tambahan pipa berisi air selama kondisi uji hidrostatik untuk mencegah beban berlebih atau pemadatan pegas.

Selama pemasangan, Gantungan Pegas untuk Industri Minyak dan Gas memberikan rentang penyesuaian vertikal tertentu untuk menyerap kesalahan ketinggian pondasi dan penyimpangan prefabrikasi pipa. Unit gaya konstan dapat dilengkapi secara opsional dengan sekrup atau perangkat penyetel bantu hidraulik untuk penyelarasan yang presisi bahkan dalam kondisi beban berat. Pin pengunci dilepas setelah pipa dipanaskan, dan gantungan mulai beroperasi tanpa memerlukan pekerjaan panas.

Selama pengoperasian jangka panjang, desain pegas anti-relaksasi dan titik pemeriksaan rutin membantu tim pemeliharaan mendeteksi kelainan pada waktu yang tepat. Di antara proyek kami yang diekspor ke lebih dari 45 negara, lebih dari 70% pesanan dukungan dan gantungan berikutnya berasal dari pelanggan yang sudah ada. Data pembelian berulang ini mencerminkan keandalan produk kami yang berkelanjutan sampai batas tertentu.

Lokasi Aplikasi Khas di Fasilitas Minyak dan Gas

Perengkahan Katalitik Fluida (FCC) dan Unit Pemrosesan Hidro: Pipa minyak dan gas reaksi suhu tinggi serta pipa gas buang regenerator mengalami perpindahan termal yang besar selama pengoperasian dengan batasan beban nosel yang ketat. Penggunaan gantungan pegas gaya konstan secara efektif mengontrol gaya antarmuka pada peralatan seperti reaktor dan pemisah tahap ketiga, mencegah kebocoran sambungan flensa.

Terminal LNG dan Sistem Kriogenik: Jaringan pipa kriogenik antara senjata bongkar muat dan tangki penyimpanan, serta pipa sirkulasi zat pendingin, menghadapi perbedaan suhu yang ekstrem. Gantungan pegas mengadopsi bahan tahan kriogenik untuk memberikan dukungan yang stabil di seluruh proses mulai dari pra-pendinginan dingin hingga operasi kriogenik dalam, melindungi sambungan ekspansi dan nozel tangki.

Pipa Jarak Jauh Minyak Mentah dan Produk: Pipa masuk dan keluar di stasiun pompa dan pipa area katup mengalami variasi suhu seiring musim dan media yang diangkut. Gantungan pegas variabel dikombinasikan dengan braket pembatas menjaga kemiringan pipa yang tepat, menghindari risiko getaran dan palu air yang disebabkan oleh titik penyangga yang terangkat.

Anjungan Lepas Pantai dan FPSO: Fasilitas ini mempunyai ruangan yang kompak dan terkena beban dinamis tambahan dari gerakan goyang. Gantungan pegas gaya konstan dengan fungsi batas dapat digunakan bersama dengan peredam untuk mengkompensasi perpindahan termal sekaligus menahan goyangan frekuensi rendah yang disebabkan oleh angin dan gelombang, sehingga mengurangi kerusakan akibat kelelahan sendi.

Dokumentasi Kualitas dan Dukungan Teknis

Mulai dari pemeriksaan ulang kawat pegas yang masuk, pabrik kami menerapkan kontrol kualitas yang ketat di setiap tahap: verifikasi nomor panas, pemeriksaan kekerasan dan metalografi setelah perlakuan panas, pengujian kekakuan langkah penuh produk jadi, dan pengujian adhesi lapisan. Setiap batch Spring Hanger untuk Industri Minyak dan Gas dapat diberikan sertifikat kualitas bahan, laporan inspeksi, pernyataan kepatuhan NACE, dan dokumen sertifikasi ASME untuk mendukung audit proyek di luar negeri.

Tim teknis kami dapat memberikan panduan pemasangan terperinci dan rekomendasi penyesuaian kondisi dingin sesuai kebutuhan, dan dapat bekerja sama dengan saksi pihak ketiga atau pengawasan di lokasi.

Jika Anda perlu mengonfigurasi Gantungan Pegas untuk Industri Minyak dan Gas untuk proyek minyak dan gas tertentu, harap berikan gambar tata letak pipa, laporan perhitungan tegangan, dan data lingkungan di lokasi. Kami akan menyampaikan laporan pemilihan termasuk penghitungan langkah beban dan rekomendasi ketinggian pemasangan, bukan hanya daftar model standar, membantu Anda mengendalikan biaya keseluruhan sekaligus memastikan pengoperasian sistem pendukung pipa Anda yang aman dan andal sepanjang siklus hidupnya.
