Bagaimana Snubber Hidraulik Melindungi Saluran Pipa dari Beban Seismik dan Dinamis?

Jaringan pipa adalah jalur kehidupan industri modern, yang mengangkut minyak, gas, bahan kimia, dan air melintasi jarak yang sangat jauh. Namun, wilayah tersebut rentan terhadap berbagai kekuatan eksternal, termasuk peristiwa seismik, beban angin, guncangan air, dan lonjakan tekanan. Beban dinamis dan seismik ini dapat menyebabkan kegagalan pipa yang sangat besar jika tidak dikelola dengan baik.Snuber hidrolikadalah perangkat keselamatan penting yang melindungi jaringan pipa dari kekuatan-kekuatan ini. Snubber hidrolik, juga dikenal sebagai peredam kejut atau snubber seismik, adalah perangkat mekanis yang memungkinkan pergerakan termal pipa yang lambat dan terkendali sambil mengunci secara kaku di bawah beban dinamis yang cepat, sehingga mencegah perpindahan dan tekanan yang berlebihan. Di Yangzhou Tianshun Pipeline Technology Co., Ltd., pabrik kami telah merekayasa Snubber Hidraulik berkinerja tinggi selama lebih dari 25 tahun, dan kami telah melihat peran penting mereka dalam menjaga infrastruktur penting di seluruh dunia.

Mekanisme perlindungan snubber hidrolik didasarkan pada prinsip sederhana namun sangat efektif: penguncian yang peka terhadap kecepatan. Dalam kondisi pengoperasian normal, snubber memungkinkan pipa untuk mengembang dan berkontraksi secara termal dengan kecepatan yang lambat, mengakomodasi pertumbuhan termal tanpa kendala. Namun, ketika terjadi peristiwa seismik atau beban dinamis yang tiba-tiba, snubber merasakan peningkatan kecepatan yang cepat dan langsung mengunci, bertindak sebagai penyangga kaku yang menahan pipa dan mencegah gerakan berlebihan. Respon cepat ini dicapai melalui sistem hidraulik yang dirancang secara presisi yang mencakup piston, silinder berisi cairan silikon khusus, dan mekanisme katup yang canggih. Snubber Hidraulik kami dirancang untuk merespons dalam hitungan milidetik, memastikan bahwa jaringan pipa terlindungi dari kejadian seismik dan dinamis yang paling parah. Dalam panduan komprehensif ini, kami akan mempelajari teknik, hidraulik, dan material yang menjadikan snubber hidraulik sangat diperlukan untuk keselamatan pipa, dan kami akan memberikan spesifikasi teknis terperinci dan panduan aplikasi dari pengalaman luas pabrik kami.

Daftar isi

• 1. Apa Prinsip Kerja Snubber Hidraulik?
• 2. Bagaimana Snubber Hidraulik Mengurangi Beban Seismik dan Dinamis?
• 3. Apa Spesifikasi Teknis Utama Snubber Hidraulik Kami?
• 4. Bagaimana Pemasangan dan Perawatan yang Benar Dapat Memastikan Kinerja Snubber?
• Pertanyaan yang Sering Diajukan (FAQ)
• Kesimpulan dan Konsultasi Snubber Kustom

Apa Prinsip Kerja Snubber Hidraulik?

Pada intinya, Snubber Hidraulik adalah perangkat penyerap energi yang sensitif terhadap kecepatan yang memberikan kebebasan bergerak untuk ekspansi termal dan penahan kaku di bawah beban dinamis. Perangkat ini terdiri dari silinder berisi cairan silikon dengan viskositas tinggi, piston dengan saluran lubang yang dirancang khusus, dan rakitan katup periksa pegas. Dalam pergerakan termal lambat yang normal, piston bergerak melalui fluida dengan kecepatan rendah, sehingga fluida mengalir melalui lubang dan katup periksa dengan hambatan minimal. Pergerakan bebas ini, biasanya kurang dari 100 mm/detik, mengakomodasi ekspansi termal tanpa memberikan beban yang signifikan pada pipa. Namun, ketika peristiwa dinamis seperti gempa bumi atau palu air menghasilkan gerakan berkecepatan tinggi, aliran fluida melalui lubang menjadi sangat terbatas karena penurunan tekanan pada piston. Katup periksa menutup, memaksa fluida melewati bypass yang terkontrol, menciptakan efek redaman yang menahan gerakan cepat. Tindakan pengunciannya bersifat progresif, yang berarti snubber memberikan resistensi yang semakin besar seiring dengan peningkatan kecepatan, yang secara efektif menjadi penghentian kaku untuk peristiwa berkecepatan sangat tinggi.

Prinsip operasional utama kamiSnubber Hidraulik:

• Penguncian sensitif kecepatan:Snubber disetel untuk mengunci pada ambang kecepatan tertentu, biasanya antara 50 dan 150 mm/detik, tergantung pada aplikasinya. Hal ini memastikan bahwa ia tetap tidak terkunci untuk ekspansi termal normal tetapi segera terkunci jika terjadi peristiwa seismik.
• Resistensi progresif:Berbeda dengan penghentian mekanis, yang memberikan kendala tiba-tiba dan kaku, snubber hidraulik menawarkan resistensi progresif yang meningkat seiring dengan kecepatan. Hal ini meredam beban kejut, mengurangi gaya puncak yang ditransmisikan ke pipa dan pendukungnya.
• Kompensasi termal:Snubber dirancang untuk mengakomodasi gerakan ekstensi dan kompresi, sehingga pipa dapat mengembang dan berkontraksi dengan bebas dalam rentang operasi normalnya.
• Desain yang tidak aman:Jika terjadi kebocoran cairan hidrolik atau kegagalan seal, snubber dirancang untuk mengunci secara otomatis, sehingga pipa tidak terlindungi.
• Sensitivitas penguncian yang dapat disesuaikan:Banyak Snubber Hidraulik kami yang memungkinkan penyesuaian kecepatan penguncian di lapangan, sehingga memungkinkan penyesuaian agar sesuai dengan kriteria desain seismik pipa yang spesifik.

Contoh praktis dari pabrik petrokimia di Timur Tengah menggambarkan prinsip kerja yang diterapkan. Pembangkit tersebut memiliki pipa uap berdiameter besar yang mengalami ekspansi termal yang signifikan selama pengoperasian normal, dengan pergerakan hingga 150 mm. Namun, wilayah tersebut juga rentan terhadap aktivitas seismik kecil. Penopang pipa standar memungkinkan terjadinya pergerakan termal tetapi tidak dapat menahan pipa selama gempa bumi. Dengan memasang Snubber Hidraulik kami di lokasi strategis, pabrik mencapai pergerakan termal bebas dalam kondisi normal, sementara snubber terkunci selama kejadian seismik, sehingga membatasi perpindahan pipa ke tingkat yang aman. Manajer pabrik melaporkan bahwa snubber bekerja dengan sempurna saat terjadi gempa berkekuatan 5,2 skala richter, sehingga mencegah kerusakan pada sistem pipa.

Pabrik kami diYangzhou Tianshun Pipa Technology Co, Ltd.memproduksi Snubber Hidraulik dengan berbagai sensitivitas penguncian dan kapasitas langkah untuk menyesuaikan dengan berbagai ukuran pipa dan kondisi pengoperasian. Kami menggunakan baja tahan karat bermutu tinggi untuk komponen yang dibasahi, dan cairan silikon kami bersifat inert secara kimiawi dan stabil pada rentang suhu yang luas. Setiap snubber diuji pada alat uji dinamis untuk memverifikasi karakteristik penguncian dan redamannya. Komitmen terhadap rekayasa presisi ini memastikan bahwa Snubber Hidraulik kami memberikan perlindungan yang andal untuk saluran pipa di lingkungan yang paling menuntut.

Bagaimana Snubber Hidraulik Mengurangi Beban Seismik dan Dinamis?

Peristiwa seismik dan beban dinamis menghasilkan gaya kompleks yang bekerja pada jaringan pipa dalam berbagai arah.Snuber hidrolikmengatasi kekuatan-kekuatan ini dengan memberikan kombinasi pengekangan yang kaku dan disipasi energi. Ketika gelombang seismik merambat melalui tanah, hal ini menyebabkan pipa bergerak bersama dengan tanah, namun karena pipa merupakan struktur yang panjang dan kontinu, kelembamannya menyebabkan pipa tersebut tertinggal dari gerakan tanah. Pergerakan diferensial ini dapat menimbulkan tegangan lentur dan beban aksial yang melebihi batas desain pipa. Snubber Hidraulik terkunci selama kejadian seismik, menyambungkan pipa ke struktur pendukung dan mencegah pergerakan relatif berlebihan. Selain itu, aksi redaman hidraulik snubber menghilangkan sebagian energi seismik sebagai panas, sehingga mengurangi beban keseluruhan pada pipa dan pendukungnya.

Mekanisme mitigasi beban utama Snubber Hidraulik:

• Batasan perpindahan:Dengan mengunci pada kecepatan tinggi, snubber membatasi perpindahan pipa selama kejadian seismik, menjaganya tetap berada dalam selubung desain pipa dan penyangganya.
• Disipasi energi:Efek redaman hidrolik mengubah sebagian energi kinetik dari beban dinamis menjadi panas, mengurangi gaya yang ditransmisikan ke pipa dan penyangga strukturalnya.
• Redistribusi beban:Snubber Hidraulik ditempatkan secara strategis di sepanjang pipa untuk mendistribusikan beban gempa secara merata, mencegah konsentrasi tegangan pada titik-titik tertentu.
• Pencegahan resonansi:Dengan memberikan efek redaman, snubber membantu mencegah pipa beresonansi pada frekuensi alaminya, yang dapat memperkuat beban dinamis.
• Perlindungan terhadap palu air:Penguncian cepat snubber di bawah lonjakan tekanan mendadak (water hammer) mencegah pipa bergerak secara berlebihan, sehingga mengurangi risiko pemisahan sambungan atau kegagalan penyangga.

Studi kasus dari fasilitas gas alam cair (LNG) di Asia Tenggara menunjukkan efektivitas Snubber Hidraulik dalam memitigasi beban gempa. Fasilitas tersebut terletak di zona seismik aktif dan memiliki sistem perpipaan di atas tanah sepanjang 2 km. Setelah penilaian risiko seismik, para insinyur memasang lebih dari 100 Snubber Hidraulik di lokasi pendukung penting. Saat terjadi gempa berkekuatan 6,2 SR, snubber terkunci sesuai desain, sehingga membatasi perpindahan pipa pada rentang aman yang telah dihitung. Inspeksi pasca kejadian menunjukkan tidak ada kerusakan pada sistem perpipaan, dan fasilitas tersebut dapat kembali beroperasi dalam waktu 48 jam. Manajer fasilitas memuji Snubber Hidraulik yang berhasil mencegah kegagalan besar.

Pabrik kami memproduksi Snubber Hidraulik dalam berbagai konfigurasi, termasuk tipe aksi tunggal dan aksi ganda, untuk menyesuaikan dengan arah dan besaran beban yang berbeda. Kami juga menawarkan snubber dengan indikator posisi visual bawaan yang memungkinkan personel pemeliharaan memeriksa status snubber secara sekilas. Tim teknik kami dapat melakukan studi ukuran dan penempatan snubber, menggunakan analisis elemen hingga (FEA) untuk memodelkan respons pipa terhadap beban seismik dan dinamis. Hal ini memastikan snubber ditempatkan dan berukuran optimal untuk memberikan perlindungan paling efektif. Dengan Snubber Hidraulik kami, operator saluran pipa dapat yakin bahwa infrastruktur mereka siap menghadapi kejadian seismik dan dinamis yang paling parah sekalipun.

Apa Spesifikasi Teknis Utama Snubber Hidraulik Kami?

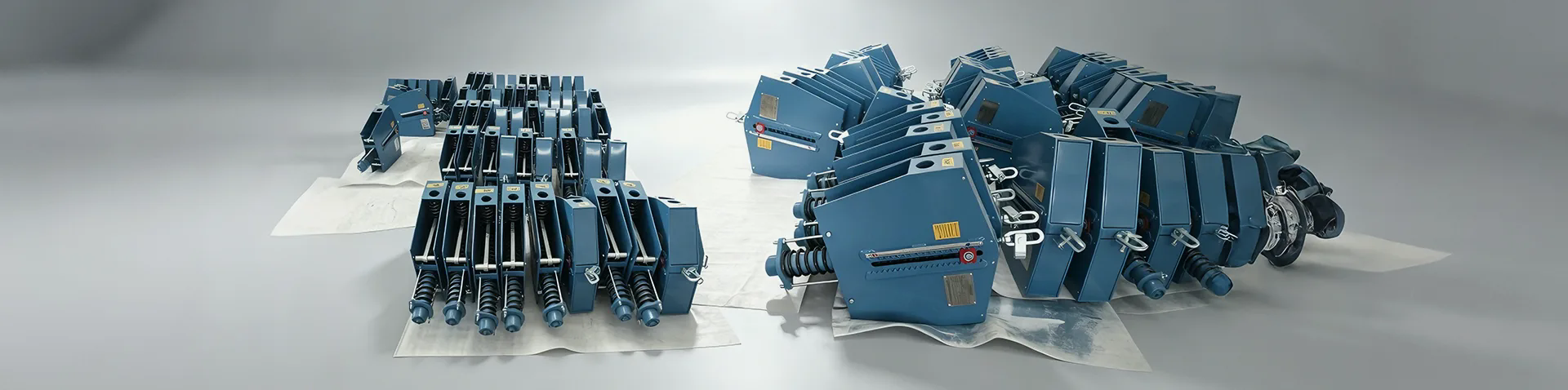

TS MACHINARY memproduksi rangkaian lengkap Snubber Hidraulik untuk berbagai aplikasi saluran pipa. Lini produk kami mencakup snubber dengan kapasitas beban, panjang langkah, dan kecepatan penguncian yang berbeda untuk memenuhi kebutuhan spesifik pembangkit listrik, kilang, dan fasilitas industri. Semua produk Hydraulic Snubber kami diproduksi sesuai dengan ISO 9001 dan memenuhi persyaratan ASME B31.1, DIN EN 13480, dan standar internasional lainnya. Tabel di bawah merangkum spesifikasi teknis utama untuk model Snubber Hidraulik terpopuler kami, yang digunakan dalam aplikasi perlindungan saluran pipa penting di seluruh dunia. Pabrik kami juga dapat memproduksi snubber khusus untuk memenuhi persyaratan proyek tertentu, termasuk panjang pukulan khusus, kapasitas beban, dan lapisan perlindungan lingkungan.

Selain model standar, pabrik kami menawarkan beberapa fitur opsional untuk meningkatkan kinerja dan kesesuaian Snubber Hidraulik untuk lingkungan tertentu. Ini termasuk: versi suhu rendah dengan cairan silikon khusus yang tetap cair hingga -40°C; versi suhu tinggi yang dinilai untuk pengoperasian berkelanjutan pada 120°C; dan versi berlapis epoksi untuk lingkungan korosif, seperti anjungan lepas pantai dan pabrik kimia. Kami juga menyediakan panjang langkah khusus untuk mengakomodasi kebutuhan pergerakan termal pipa tertentu.

Proses kendali mutu kami mencakup uji kinerja dinamis 100 persen pada setiap Snubber Hidraulik, yang memverifikasi bahwa kecepatan penguncian, kapasitas beban, dan karakteristik redaman memenuhi nilai yang ditentukan. Kami juga melakukan uji tekanan pada sistem hidrolik untuk memastikan tidak ada kebocoran pada tekanan operasi. Setiap snubber ditandai dengan nomor seri unik, memungkinkan penelusuran penuh mulai dari produksi hingga pemasangan di lapangan. Pabrik kami diYangzhou Tianshun Pipa Technology Co, Ltd.memelihara inventaris lengkap snubber dan komponen standar, memungkinkan pengiriman cepat ke lokasi mana pun. Kami juga menyediakan layanan pemilihan snubber, di mana tim teknik kami membantu Anda memilih model dan ukuran optimal untuk kebutuhan perlindungan pipa spesifik Anda.

Bagaimana Pemasangan dan Perawatan yang Tepat Dapat Memastikan Kinerja Snubber?

Snubber Hidraulikadalah perangkat presisi yang memerlukan pemasangan yang hati-hati dan perawatan rutin untuk memastikan perangkat berfungsi sebagaimana mestinya. Pemasangan yang tidak tepat dapat mengakibatkan snubber tidak dapat mengunci pada beban dinamis, atau dapat mengunci pada saat yang tidak seharusnya (misalnya, pada pergerakan termal yang lambat). Pabrik kami diYangzhou Tianshun Pipa Technology Co, Ltd.memberikan panduan pemasangan terperinci dan rekomendasi perawatan untuk membantu pelanggan memaksimalkan keandalan dan masa pakai Snubber Hidraulik mereka. Mengikuti pedoman ini memastikan bahwa snubber akan memberikan perlindungan penting yang diperlukan selama kejadian seismik dan dinamis.

Praktik pemasangan dan pemeliharaan utama untuk Snubber Hidraulik:

• Orientasi yang benar:Snubber harus dipasang pada orientasi yang benar, dengan batang piston sejajar dengan arah pergerakan yang diharapkan. Memasang snubber secara miring dapat menyebabkan pembebanan samping, yang dapat merusak seal dan mengurangi kinerja.
• Pemasangan yang benar:Gunakan braket pemasangan yang disediakan dan pastikan terpasang dengan aman ke pipa dan struktur pendukung. Titik pemasangan harus memadai secara struktural untuk menyalurkan kapasitas beban snubber ke penyangga.
• Pelumasan dan penyegelan:Batang piston snubber harus dibersihkan secara teratur dan dilumasi dengan oli yang direkomendasikan untuk mencegah korosi dan degradasi seal. Segel harus diperiksa apakah ada tanda-tanda keausan atau kebocoran selama perawatan rutin.
• Pengujian fungsional:Kami merekomendasikan pengujian fungsi penguncian snubber setiap tahun, menggunakan unit pengujian portabel yang mensimulasikan beban dinamis. Hal ini memastikan bahwa snubber tetap beroperasi dan kecepatan penguncian tidak keluar dari spesifikasi.
• Jadwal penggantian:Bahkan dengan perawatan yang tepat, snubber hidrolik memiliki masa pakai yang terbatas. Kami merekomendasikan untuk mengganti snubber setiap 15-20 tahun, atau lebih cepat jika integritas segel terganggu atau jika snubber terkena peristiwa seismik yang parah.

Sebuah studi kasus dari pembangkit listrik tenaga nuklir di Amerika Serikat menggambarkan pentingnya pemeliharaan snubber secara teratur. Selama pemeriksaan rutin, personel pemeliharaan menemukan bahwa beberapa Snubber Hidraulik mengalami kebocoran segel, menyebabkan cairan silikon bocor keluar secara perlahan. Jika tidak diatasi, snubber akan mengurangi kapasitas redaman dan mungkin tidak terkunci dengan benar saat terjadi gempa bumi. Pabrik mengikuti prosedur perawatan yang kami rekomendasikan, mengganti segel dan mengisi ulang snubber dengan cairan segar. Tes dinamis selanjutnya memastikan bahwa snubber beroperasi penuh. Manajer keselamatan instalasi mencatat bahwa program pemeliharaan proaktif mencegah potensi masalah keselamatan, dan snubber berfungsi penuh selama kejadian seismik berikutnya.

Pabrik kami menyediakan manual perawatan snubber komprehensif yang mencakup prosedur inspeksi, pengujian, dan penggantian segel. Kami juga menawarkan program pelatihan untuk personel pemeliharaan, yang mencakup penggunaan peralatan pengujian yang benar dan interpretasi hasil pengujian. Bagi pelanggan yang lebih memilih solusi turnkey, kami menawarkan kontrak layanan snubber yang mencakup inspeksi berkala, pengujian fungsional, dan penggantian segel. Layanan ini memastikan Snubber Hidraulik Anda tetap dalam kondisi optimal, siap melindungi saluran pipa Anda saat dibutuhkan. Dengan berinvestasi pada pemasangan dan pemeliharaan yang tepat, operator saluran pipa dapat memastikan bahwa Snubber Hidraulik mereka memberikan tingkat perlindungan tertinggi sepanjang umur sistem saluran pipa.

Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Apa perbedaan antara snubber hidrolik dan penyangga mekanis?

Jawaban: Penyangga mekanis memberikan sambungan kaku yang tidak memungkinkan adanya pergerakan termal, yang dapat menimbulkan tekanan termal tinggi pada pipa. Sebaliknya, snubber hidrolik memungkinkan pergerakan termal yang lambat sambil mengunci di bawah beban dinamis yang cepat. Ini berarti bahwa selama pengoperasian normal, snubber mengakomodasi ekspansi termal, sehingga mengurangi stres. Di bawah beban seismik atau dinamis, ia mengunci dan bertindak sebagai penyangga yang kaku. Fungsi ganda ini membuat snubber hidrolik lebih cocok untuk jaringan pipa yang mengalami pergerakan termal yang signifikan, karena mencegah akumulasi tekanan termal.

Pertanyaan 2: Apakah snubber hidrolik dapat diperbaiki atau perlu diganti jika rusak?

Jawaban: Dalam banyak kasus, snubber hidrolik dapat diperbaiki dengan mengganti segel dan mengisi ulang cairannya. Namun jika piston atau silinder bagian dalam rusak maka snubber harus diganti. Pabrik kami menawarkan layanan pembangunan kembali untuk sebagian besar model Snubber Hidraulik kami, di mana kami membongkar, memeriksa, mengganti suku cadang yang aus, dan memasang kembali snubber ke spesifikasi aslinya. Kami menyarankan agar teknisi berkualifikasi mengevaluasi snubber untuk menentukan apakah perbaikan atau penggantian merupakan pilihan yang paling hemat biaya.

Pertanyaan 3: Bagaimana cara menentukan kecepatan penguncian snubber hidrolik?

Jawaban: Kecepatan penguncian ditentukan oleh desain katup dan lubang internal snubber, dan diatur selama pembuatan. Biasanya dipilih berdasarkan laju pergerakan termal pipa yang diharapkan dan kriteria desain seismik. Untuk sebagian besar aplikasi, kecepatan penguncian antara 80 dan 150 mm/detik digunakan. Pabrik kami dapat menyesuaikan kecepatan penguncian untuk memenuhi persyaratan proyek tertentu. Kami juga menawarkan snubber dengan fitur kecepatan penguncian yang dapat disesuaikan, memungkinkan penyetelan lapangan agar sesuai dengan profil pergerakan spesifik pipa.

Pertanyaan 4: Apakah snubber hidrolik cocok untuk pemasangan di dalam dan luar ruangan?

Jawaban: Ya, snubber hidrolik cocok untuk pemasangan di dalam dan luar ruangan. Namun, untuk pemasangan di luar ruangan, terutama di lingkungan korosif atau area dengan kelembapan tinggi, kami merekomendasikan snubber kami dengan lapisan tahan korosi (epoksi atau galvanis). Untuk iklim yang sangat dingin, kami menawarkan versi suhu rendah dengan cairan khusus yang tetap cair hingga -40°C. Pabrik kami dapat memberikan panduan terperinci tentang bahan dan opsi pelapisan yang paling sesuai untuk lingkungan pemasangan spesifik Anda.

Pertanyaan 5: Sertifikasi apa yang dimiliki Yangzhou Tianshun Pipeline Technology Co., Ltd. untuk snubber hidroliknya?

Jawaban: Snubber Hidraulik kami diproduksi berdasarkan sertifikasi ISO 9001:2015 (Manajemen Mutu) dan ISO 14001:2015 (Manajemen Lingkungan). Kami juga mematuhi standar ASME B31.1, DIN EN 13480, dan GB/T 17116.3 untuk dukungan pipa. Produk kami diuji dan disertifikasi oleh organisasi pihak ketiga, termasuk SGS dan TÜV, dan kami menyediakan serangkaian laporan pengujian dan sertifikat lengkap pada setiap pesanan. Pabrik kami diaudit secara rutin untuk memastikan bahwa proses produksi dan sistem kendali mutu kami memenuhi standar internasional tertinggi.

Kesimpulan: Lindungi Saluran Pipa Anda dengan Snubber Hidraulik Berkualitas Tinggi

Snubber hidraulik adalah perangkat penting yang memberikan perlindungan penting pada jaringan pipa terhadap beban seismik dan dinamis. Dengan memungkinkan pergerakan termal bebas dalam kondisi normal dan mengunci dalam peristiwa dinamis yang cepat, hal ini mencegah perpindahan yang berlebihan, mengurangi stres, dan menghilangkan energi, sehingga memastikan integritas dan keamanan sistem perpipaan. Di Yangzhou Tianshun Pipeline Technology Co., Ltd., pabrik kami telah merekayasa Snubber Hidraulik berkinerja tinggi selama beberapa dekade, menawarkan berbagai model dengan berbagai kapasitas beban, langkah, dan kecepatan penguncian agar sesuai dengan beragam aplikasi. Komitmen kami terhadap kualitas, rekayasa presisi, dan dukungan pelanggan memastikan bahwa snubber kami memberikan perlindungan yang andal untuk proyek infrastruktur paling penting di seluruh dunia.

Apakah Anda ingin melindungi sistem saluran pipa Anda dari beban seismik dan dinamis?Hubungi Yangzhou Tianshun Pipeline Technology Co., Ltd. hari iniuntuk konsultasi snubber yang komprehensif. Tim teknik kami akan menganalisis desain saluran pipa Anda, kondisi pengoperasian, dan profil risiko seismik untuk merekomendasikan model, ukuran, dan penempatan Snubber Hidraulik yang optimal. Kami menawarkan studi kelayakan gratis, harga kompetitif, dan pengiriman cepat, dengan rangkaian lengkap dukungan pemasangan dan pemeliharaan.Minta konsultasi Snubber Hidraulik gratis Anda sekarang dari Yangzhou Tianshun Pipeline Technology Co., Ltd. dan pastikan saluran pipa Anda terlindungi dari hal-hal yang tidak terduga.
