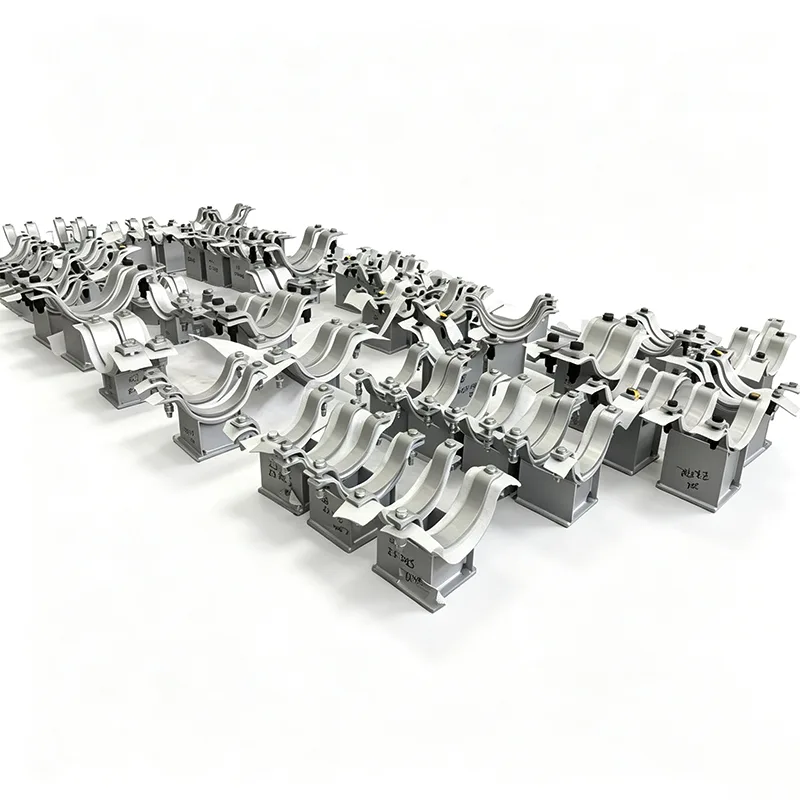

Dukungan Pipa Ganda Galvanis untuk Balok Baja

Tidak semua penyangga pipa harus berupa paduan eksotik. Di sebagian besar lingkungan industri – seperti rak pipa, koridor utilitas, stasiun kompresor, atau ruang ketel komersial – yang benar-benar Anda perlukan adalah penyangga yang dapat masuk dengan cepat, menahan beban tanpa tergelincir, dan tidak mulai berkarat setelah dua musim hujan. Itulah ruang yang ditempati oleh dukungan pipa ganda galvanis kami untuk balok baja.

Kami mulai membangun penyangga ini setelah berulang kali mendengar dari kontraktor instalasi bahwa pengeboran atau pengelasan pada baja struktural yang ada memperlambat kinerjanya dan menciptakan titik api korosi. Sejak tahun 2012, kami telah menyempurnakan desain berdasarkan masukan langsung dari lapangan, mengirimkan ribuan unit ini ke proyek-proyek di lebih dari 45 negara.

Apa yang membuat dukungan ini berbeda di situs

Tanpa pengelasan, tanpa pengeboran – pemasangan penjepit yang sebenarnya

Penyangga pipa ganda galvanis untuk balok baja dirancang untuk dipasang langsung ke flensa atas atau bawah balok-I atau balok-H menggunakan mekanisme penjepitan mekanis yang kuat. Biasanya, hal ini melibatkan sepasang pelat penjepit baja karbon berkekuatan tinggi dengan baut set yang diperkeras atau susunan sadel dan baut U, bergantung pada profil balok. Ukuran penjepit disesuaikan dengan lebar dan ketebalan flensa balok, sehingga saat kru Anda memutarnya ke bawah, penjepit tidak akan bergeser karena beban termal atau getaran. Tidak adanya pengelasan di lapangan berarti tidak ada kerusakan pada lapisan balok yang sudah ada atau bahan tahan api, dan tidak ada izin kerja panas yang memperlambat pekerjaan.

Galvanis hot-dip asli, bukan sekadar semprotan seng

Setiap komponen – sadel pipa ganda, pelat penjepit, penyangga penghubung, dan semua perangkat keras – dibuat terlebih dahulu, kemudian direndam sepenuhnya dalam bak galvanisasi celup panas sesuai dengan ISO 1461. Untuk bagian standar kami (biasanya 6 mm dan lebih tebal), ini menghasilkan ketebalan lapisan seng rata-rata 85 µm atau lebih, dengan lapisan paduan besi-seng yang diikat secara metalurgi di bawahnya. Kami tidak mengecatnya, dan kami tidak mengandalkan lapisan berlapis listrik yang dapat terkelupas karena torsi baut. Setelah galvanisasi, ulir dibersihkan, dan rakitan diuji coba untuk menjamin bahwa personel di lokasi tidak akan melawan baut yang tidak dapat diulir.

Konfigurasi pipa ganda yang benar-benar berfungsi

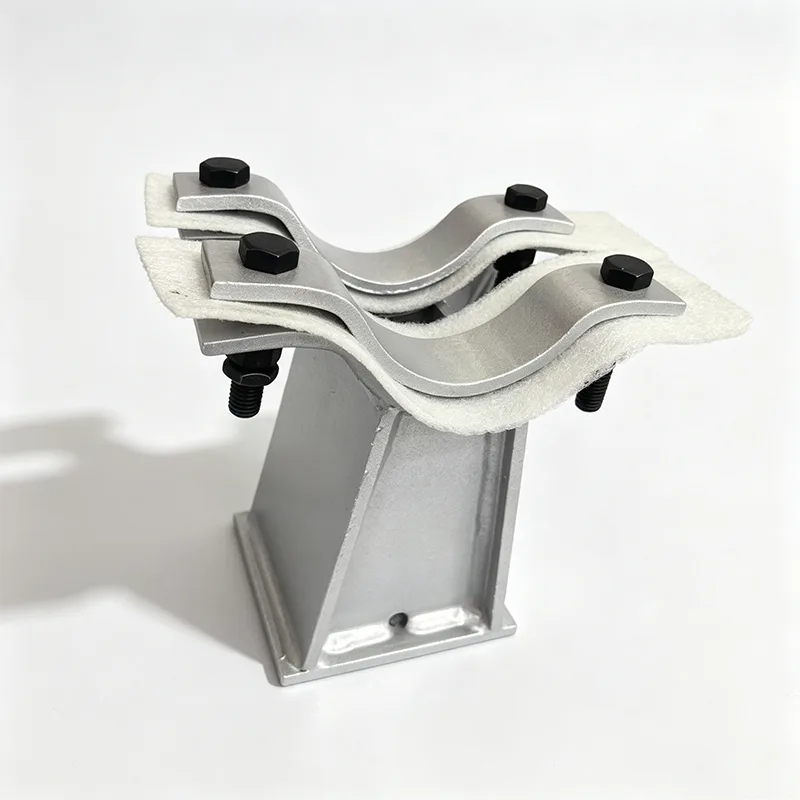

Bagian “ganda” berarti satu penjepit balok penyangga membawa dua sadel pipa terpisah, berdampingan atau ditumpuk. Pelana diprofilkan agar sesuai dengan dua diameter pipa Anda – seringkali dengan ukuran yang berbeda untuk jalur suplai dan pengembalian, misalnya – dan diberi jarak dengan jarak yang cukup untuk insulasi, pergerakan ekspansi, dan akses kunci pas. Kami mengolah radius sadel alih-alih menekannya, sehingga menghasilkan permukaan bantalan kontak penuh yang konsisten dan mencegah ovalisasi lokal pada pipa berdinding tipis. Jika pergerakan termal menjadi perhatian, kami dapat mengintegrasikan elemen geser atau bantalan PTFE, seperti pada penyangga ekspansi yang lebih kompleks.

Kisah material dan korosi

Kami membangun struktur utama dari baja karbon struktural S235JR atau S275JR (setara dengan ASTM A36 atau A572 Gr. 50), yang bersumber dari pabrik yang menyediakan ketertelusuran EN 10204 3.1 penuh. Bautnya biasanya terbuat dari baja karbon Kelas 8,8, juga galvanis hot-dip, dengan lapisan lilin atau anti-rebut pada ulirnya untuk mencegah luka saat torsi.

Hal yang sering kita tanyakan: apakah galvanisasi akan bertahan di pabrik kimia atau di dekat pantai? Pelapis galvanis hot-dip memiliki masa pakai 30–50 tahun di banyak lingkungan atmosfer, bahkan di lingkungan industri yang cukup agresif. Kami dapat menyediakan sertifikat berat lapisan seng dan pengukuran ketebalan dari pengukuran magnetik internal kami untuk setiap batch. Jika lingkungan Anda lebih agresif, kami mungkin merekomendasikan untuk meningkatkan ke pelana baja tahan karat – namun kebenaran dari pengalaman proyek kami adalah, untuk sebagian besar perpipaan utilitas berbahan baja struktural, galvanis adalah pilihan teknis yang tepat dan paling hemat biaya.

Dukungan beban dan teknik

Meskipun penyangga pipa ganda terlihat sederhana, beban gabungan pada penjepit balok bisa sangat besar. Kami memverifikasi setiap perakitan untuk:

Bobot mati vertikal kedua pipa, berisi air atau produk

Dorongan lateral akibat pemuaian panas, angin, atau getaran lubang kecil

Ketahanan slip klem berdasarkan preload baut dan koefisien gesekan

Tegangan lentur pada penyangga sadel dan lentur flensa lokal pada balok

Unit standar diberi peringkat untuk beban vertikal mulai dari 2 kN hingga 60 kN per sadel pipa, dengan kapasitas yang lebih besar dimungkinkan berdasarkan pesanan teknis. Kami akan memberikan tabel peringkat beban atau lembar perhitungan spesifik proyek saat Anda mengirimkan data tegangan pipa Anda kepada kami.

Aplikasi yang mendukung hal ini akan mendapatkan penghasilannya

Kami melihat dukungan ganda galvanis ini masuk ke:

Rak pipa di atas tanah di pabrik dan kilang kimia, yang memerlukan ratusan penyangga balok identik dan kecepatan pemasangan berdampak langsung pada jadwal proyek

Perpipaan BOP (keseimbangan pembangkit) pembangkit listrik – CW, air pemadam kebakaran, udara instrumen, dan jalur utilitas lainnya yang berjalan di sepanjang baja struktural

Sistem HVAC komersial besar, dengan galvanisasi hot-dip memberikan tampilan industri yang bersih yang sering kali dikhususkan untuk ruangan mekanis terbuka

Instalasi pengolahan air dan air limbah, baik di dalam maupun di luar ruangan, dengan dukungan galvanis mampu menangani kelembapan dan asap kimia sesekali jauh lebih baik daripada yang dicat.

Bagaimana kami memastikan setiap lot benar

Proses toko kami meliputi:

Inspeksi pra-galvanisasi semua bagian fabrikasi untuk kualitas las dan akurasi dimensi

Galvanisasi hot-dip di fasilitas bersertifikat, dengan bahan kimia rendaman dan waktu perendaman dikontrol per lot

Inspeksi pasca-galvanisasi: pemeriksaan visual untuk keseragaman, tidak ada noda kosong atau kotoran berlebih; ketebalan seng diukur dengan pengukur digital yang dikalibrasi pada beberapa titik per bagian

Uji coba perakitan sampel dari setiap batch untuk memverifikasi kesesuaian baut dan keselarasan sadel

Pengemasan dengan pemisahan pelindung untuk mencegah gesekan zinc-on-zinc selama transit

Semua catatan QC dikumpulkan dan diberikan bersama pengiriman, bersama dengan sertifikat material dan pernyataan kesesuaian.

Kustomisasi adalah praktik standar

Berdasarkan pengalaman kami, sangat sedikit penyangga pipa ganda yang dipesan “siap pakai”. Anda mungkin memerlukan penjepit yang sesuai dengan ketebalan flensa balok yang belum kami stok, atau satu sadel berukuran 6" dan yang lainnya berukuran 2", atau ketinggian yang diperpanjang untuk membersihkan insulasi yang ada. Tim kami terbiasa mengambil sketsa dimensi atau jadwal balok dan pipa dan mengubahnya menjadi bagian fabrikasi dalam beberapa hari. Peninjauan teknik dan penyelesaian gambar biasanya memerlukan waktu 2–3 hari kerja untuk konfigurasi baru.

Pertanyaan Umum

1. Apakah galvanisasi hot-dip atau dilapisi listrik, dan seberapa tebal lapisannya?

Kami hanya menggunakan galvanisasi hot-dip sesuai ISO 1461. Setelah fabrikasi, seluruh rakitan direndam dalam seng cair, membentuk lapisan paduan besi-seng yang terikat secara metalurgi dan ditutupi oleh seng murni. Untuk ketebalan material standar kami (≥6 mm), Anda dapat memperkirakan ketebalan lapisan rata-rata 85 µm atau lebih. Ini adalah proses yang secara fundamental berbeda dari pelapisan listrik, yang menghasilkan lapisan tipis dan murni kosmetik yang memberikan ketahanan terhadap korosi yang jauh lebih sedikit. Kami mengukur ketebalan lapisan di beberapa titik pada setiap batch dan mencatat nilainya pada laporan inspeksi.

2. Bagaimana Anda memastikan penjepit balok tidak tergelincir karena beban atau getaran?

Penjepit dirancang sedemikian rupa sehingga torsi spesifik pada baut yang disetel menghasilkan gaya penjepitan yang dapat diprediksi, yang kami ubah menjadi ketahanan slip menggunakan koefisien gesekan konservatif (biasanya 0,3 untuk baja galvanis pada baja). Tabel beban kami menentukan nilai torsi yang diperlukan untuk mencapai kapasitas terukur, dan kami memverifikasi ketahanan slip klem melalui pengujian beban fisik pada bagian balok sebenarnya. Untuk aplikasi kritis, kami dapat menyediakan grafik torsi dan merekomendasikan torsi ulang secara berkala sebagai bagian dari perawatan rutin.

3. Jenis balok baja apa yang dapat ditampung oleh penyangga ini?

Desain penjepit standar kami mengakomodasi bagian IPE, HEA, HEB Eropa, serta bentuk flensa lebar (W) dan S Amerika. Kami menyediakan kit penjepit untuk lebar flensa dari sekitar 100 mm hingga 300 mm dan ketebalan flensa hingga 30 mm. Di luar kisaran tersebut, kami memproduksi pelat penjepit khusus – cukup kirimkan kepada kami penunjukan bagian balok Anda dan kami akan merancang penjepit agar sesuai dalam waktu 2–3 hari kerja.

4. Apakah kedua pipa dapat mempunyai diameter yang berbeda, dan bagaimana cara menentukan jaraknya?

Sangat. Kami mengerjakan setiap sadel agar sesuai dengan diameter luar pipa spesifiknya, sehingga jalur proses 6" dan jalur udara instrumen 2" dapat berbagi dukungan yang sama. Jarak tengah-ke-tengah sadel dirancang berdasarkan dimensi yang Anda berikan, sehingga memberikan jarak yang cukup untuk insulasi, ekspansi termal, dan akses baut. Jika Anda tidak yakin mengenai jaraknya, teknisi kami akan mengusulkan jarak bebas minimum berdasarkan spesifikasi pipa yang Anda berikan.

5. Apakah penjepitan pada balok akan merusak cat atau bahan tahan api?

Penjepit memberikan tekanan kontak yang tinggi secara lokal, namun beban tersebar di seluruh area kontak pelat penjepit. Kami biasanya merekomendasikan lapisan balok untuk disembuhkan sepenuhnya sebelum pemasangan. Lekukan kecil pada cat lembut mungkin terjadi tetapi tidak membahayakan integritas struktural balok. Untuk tahan api, klem dirancang untuk dipasang langsung pada flensa baja, sehingga bahan tahan api apa pun harus dihilangkan atau dilucuti secara lokal di sekitar area klem – catatan gambar kami akan memperjelas hal ini.

6. Apakah Anda menyediakan penghitungan peringkat beban, atau hanya kapasitas katalog?

Kita bisa melakukan keduanya. Katalog standar kami memberikan penilaian konservatif untuk ukuran balok umum dan kombinasi pipa. Untuk konfigurasi khusus proyek, kami akan menjalankan penghitungan lengkap yang memeriksa ketahanan slip klem, tegangan baut, tegangan lentur sadel, dan tekukan lokal flensa balok. Lembar perhitungan adalah bagian dari dokumentasi penyerahan yang biasanya kami berikan kepada EPC dan teknisi konsultan.

Catatan praktis dari lapangan

Kami telah belajar selama bertahun-tahun bahwa pada rak pipa besar, perbedaan antara pemasangan yang mulus dan pemasangan yang membuat frustrasi sering kali terletak pada penyesuaian penjepit. Itu sebabnya klem balok kami menggunakan pengaturan baut penahan – tidak ada yang jatuh dari balok saat tukang Anda bekerja di atas. Ini adalah detail kecil, namun ketika Anda mengalikannya dengan 500 dukungan, itu menjadi uang nyata dalam penghematan tenaga kerja. Umpan balik seperti itulah yang kami masukkan kembali ke dalam produk.

Jika Anda memiliki satu bagian balok, dua ukuran pipa, dan satu beban, kami dapat menyiapkan kutipan dan gambar konsep untuk Anda dalam waktu 24 jam. Anda juga dipersilakan untuk mengunjungi pabrik kami di Yangzhou dan melihat langsung kualitas galvanisasi dan proses perakitan – kami mendapati bahwa begitu seorang insinyur melihat ketebalan lapisan dan konsistensi pemasangan, keputusan menjadi mudah.
