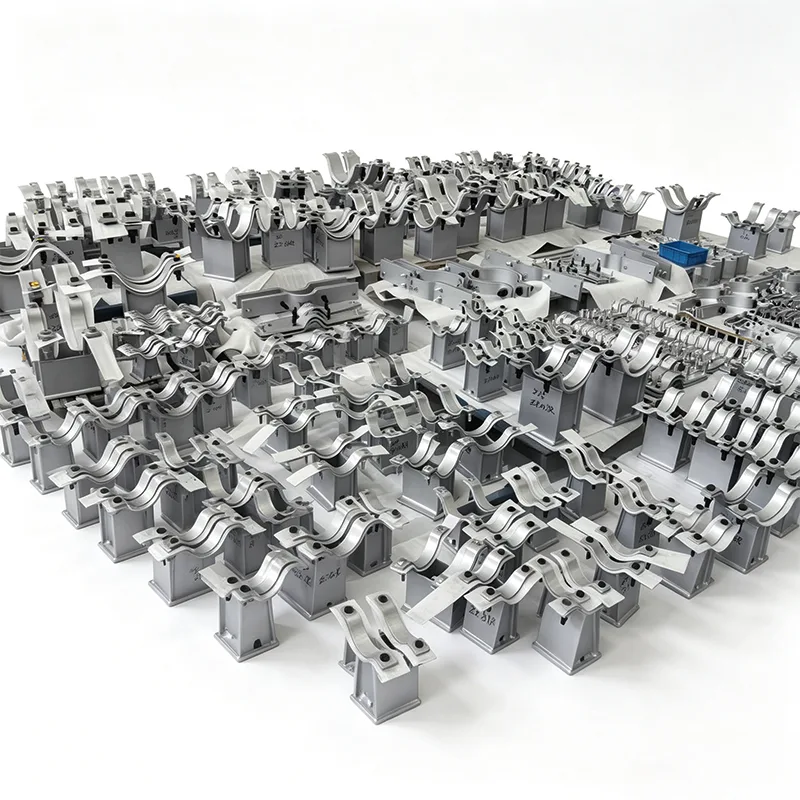

Penyangga Pipa Sadel Tiang Penyangga Stainless Steel

Ketika penyangga pipa harus dipasang di pabrik pesisir yang kaya garam, menangani pencucian bahan kimia yang agresif, atau tetap bebas perawatan selama beberapa dekade di dalam jalur pemrosesan yang steril, pilihan material adalah segalanya. Di Yangzhou Tianshun, kami telah merancang dan mengirimkan sistem pendukung pipa sejak tahun 2012, dan Penyangga Pipa Sadel Stanchion Baja Tahan Karat kami dibuat untuk situasi seperti itu – di mana baja karbon standar tidak dapat bertahan.

Setiap penyangga pelana tiang penyangga baja tahan karat yang kami kirimkan mencerminkan umpan balik langsung selama 14 tahun dari kontraktor EPC, teknisi pemeliharaan, dan pemilik proyek di 45+ negara. Kami telah mempelajari apa yang berhasil, apa yang gagal sejak awal, dan cara merancang titik kegagalan umum jauh sebelum dukungan menyentuh pipa Anda.

Apa yang Anda dapatkan dengan pelana tiang penyangga baja tahan karat Tianshun

Integritas material dapat Anda lacak

Kami mengerjakan badan sadel dan komponen tiang penyangga dari pelat baja tahan karat 304 padat (UNS S30400) atau 316L (UNS S31603) dan batangan – bukan bahan cor yang setara. Setiap panas bahan tiba dengan sertifikat uji pabrik EN 10204 3.1, dan kami menjaga ketertelusuran penuh mulai dari penerimaan bahan mentah hingga pemeriksaan akhir. Untuk proyek yang memerlukan peningkatan ketahanan pitting, grade dupleks 2205 atau super-austenitik tersedia berdasarkan permintaan.

Bentuknya direkayasa, bukan sekadar pelat yang bengkok

Jari-jari sadel dibuat secara presisi agar sesuai dengan diameter luar pipa Anda yang sebenarnya, biasanya mulai dari 1" NB hingga 48" NB dan lebih besar. Hal ini menghilangkan pembebanan titik yang dapat terjadi pada penyangga berbentuk V yang umum. Pada hot line, kami sering kali memperluas lebar sadel dan memasukkan PTFE gesekan rendah atau pelat geser grafit langsung ke dalam desain – sehingga penyangga bekerja mengikuti pergerakan termal pipa Anda, bukan melawannya.

Desain tiang penyangga yang membuat pemasangan dapat diprediksi

Tiang penopang itu sendiri – tiang vertikal yang mengikat pelana ke baja struktural – tersedia dalam konfigurasi dengan ketinggian tetap atau dapat disesuaikan. Tiang penopang tetap biasanya merupakan fabrikasi las tunggal dari saluran baja tahan karat, balok-H, atau pipa, dengan las penetrasi penuh di dasar sadel. Desain yang dapat disesuaikan menggabungkan batang berulir dan pengaturan mur pengunci, memungkinkan pengaturan ketinggian yang tepat selama penyelarasan panas tanpa memotong atau mengelas ulang.

Semua pengelasan penahan beban dilakukan oleh tukang las bersertifikat sesuai prosedur yang memenuhi syarat berdasarkan ASME Bagian IX, dengan peta las dan NDE (PT atau RT) tersedia sesuai kebutuhan. Permukaan akhir setelah pengelasan adalah acar standar dan dipasivasi untuk mengembalikan ketahanan korosi penuh.

Bagaimana beban ditangani

Kami tidak hanya berasumsi “stainless itu kuat.” Teknisi internal kami memeriksa setiap rakitan tiang penyangga untuk mengetahui kombinasi bobot mati vertikal, daya dorong ekspansi termal, beban angin atau seismik yang sesekali terjadi, dan pengangkatan apa pun yang dapat terjadi pada perubahan arah. Jika proyek Anda memiliki kode desain khusus (ASME B31.1, B31.3, EN 13480, dll.), kami dapat menyediakan analisis tegangan dan data beban yang sesuai. Kami telah mengirimkan dukungan yang dirancang untuk beban vertikal mulai dari beberapa ratus Newton hingga lebih dari 300 kN.

Di mana Anda akan melihat dukungan ini dalam layanan

Selama bertahun-tahun, Penyangga Pipa Sadel Stanchion Stainless Steel kami telah mencapai titik di mana kegagalan bukanlah suatu pilihan:

Terminal regasifikasi LNG – pelana 316L di lingkungan laut terbuka dengan semprotan garam terus menerus.

Loop WFI farmasi (air untuk injeksi) – 304 tahan karat dengan paket dokumentasi lengkap dan opsi penyelesaian yang dipoles secara elektro.

Pabrik minyak nabati dan minuman – penyangga yang dirancang dengan profil higienis, celah minimal, dan bahan paking yang sesuai dengan FDA jika diperlukan.

Pemrosesan kimia dan penyimpanan kaustik – kualitas yang dipilih secara khusus untuk ketahanan retak korosi tegangan klorida.

Bagian atas platform lepas pantai – tiang penyangga yang dapat disesuaikan memungkinkan penataan kembali setelah penyelesaian struktural, semuanya dalam 316L dengan inspeksi penuh dari pihak ketiga.

Bagaimana kami memastikan kualitasnya nyata

Setiap rakitan pelana tiang penyangga melewati laboratorium pengujian internal kami sebelum dirilis:

Verifikasi dimensi terhadap gambar fabrikasi yang disepakati

PMI (identifikasi material positif) untuk konfirmasi kadar pada komponen tahan karat

Penetran pewarna atau inspeksi radiografi pada lasan kritis (sesuai spesifikasi klien)

Uji beban berdasarkan permintaan untuk desain baru atau yang sangat disesuaikan

Pabrik kami bersertifikat ISO 9001:2015, dan kami terbiasa bekerja dengan inspektur pihak ketiga dari SGS, Bureau Veritas, TÜV, dan perwakilan klien selama produksi dan inspeksi akhir.

Kustomisasi adalah norma, bukan biaya tambahan

Sangat sedikit proyek yang membutuhkan pelana tiang penyangga baja tahan karat “katalog”. Sebagian besar memerlukan penyesuaian – dimensi pelat dasar yang berbeda, pola lubang baut tertentu, ketinggian yang diperluas untuk membersihkan insulasi, sudut bungkus sadel tertentu, pemandu terintegrasi atau klem penahan. Tidak apa-apa. Kami telah membangun alur kerja produksi berdasarkan pesanan dalam jumlah kecil dan dirancang khusus. Kirimkan lembar data pipa, elevasi baja struktural, atau sketsa sederhana kepada kami, dan teknisi kami akan mengembalikan gambar proposal dalam 2-3 hari kerja.

Untuk proyek dengan persyaratan rak pipa yang berulang, kami dapat merencanakan terlebih dahulu jadwal dukungan yang lengkap, mengidentifikasi peluang pengoptimalan, dan mengurangi total biaya pemasangan tanpa mengorbankan kepatuhan kode.

Catatan terakhir tentang keandalan

Mayoritas pesanan penyangga pipa baja tahan karat kami berasal dari pelanggan yang telah memasang penyangga baja karbon dari kami dan datang kembali khusus untuk peningkatan baja tahan karat. Jika Anda memiliki spesifikasi pipa yang mengharuskan “semua komponen pendukung yang dibasahi dan eksternal harus tahan korosi,” kami memahami bahwa pelana tiang penyangga adalah bagian dari sistem – bukan hanya sekedar renungan. Kami membangunnya dengan cara itu, memeriksanya dengan cara itu, dan mendokumentasikannya dengan cara itu.

Butuh penawaran atau tinjauan teknis singkat?

Hubungi tim teknik kami di [email / telepon] dengan ukuran pipa Anda, tinggi yang dibutuhkan, dan kondisi beban. Biasanya Anda akan mendapatkan proposal lengkap dalam waktu kurang dari 24 jam untuk permintaan standar. Kami juga dengan senang hati mengatur kunjungan pabrik di Yangzhou – melihat bagaimana sadel tahan karat mulai dari pelat hingga perakitan akhir adalah cara terbaik untuk memahami perbedaan yang dihasilkan oleh kontrol manufaktur sebenarnya.

Pertanyaan Umum

1. Baja tahan karat kualitas apa yang Anda tawarkan untuk sadel tiang penyangga, dan bagaimana saya tahu saya benar-benar mendapatkan 316L?

Stok standar kami mencakup pelat dan batang 304 (UNS S30400) dan 316L (UNS S31603). Untuk lingkungan yang banyak mengandung klorida atau lepas pantai, kami sangat merekomendasikan 316L karena kandungan molibdenumnya, yang sangat meningkatkan ketahanan terhadap lubang. Setiap panas material yang kami terima dilengkapi dengan sertifikat pengujian pabrik EN 10204 3.1, dan sebelum pemotongan atau pengelasan dimulai, lab internal kami melakukan PMI (Identifikasi Material Positif) menggunakan XRF genggam pada grade tahan karat. Anda akan menerima salinan laporan PMI tersebut dalam paket dokumentasi akhir Anda – tidak perlu menebak-nebak, tidak perlu “percayalah”.

2. Dapatkah Anda membuat pelana agar sesuai dengan OD pipa non-standar atau ketebalan insulasi?

Ya, ini rutin bagi kami. Anda memberikan diameter luar pipa yang sebenarnya (dan OD insulasi jika sadel berada di atas pipa berinsulasi), dan kami mengerjakan radius sadel agar sesuai dengan dimensi yang tepat tersebut. Ini bukan pelat bengkok yang “terlihat dekat” – permukaan kontak digiling sesuai radius yang ditentukan, biasanya dengan sudut bungkus antara 120° dan 180° tergantung pada beban dan persyaratan pengekangan lateral. Kami juga dapat memperpanjang ketinggian sadel untuk membersihkan insulasi dan kelongsong tanpa perlu melakukan pemotongan di lapangan.

3. Apakah Anda memberikan peringkat beban dan perhitungan tegangan untuk rakitan tiang penyangga khusus?

Sangat. Tim teknik kami secara rutin melakukan pemeriksaan beban vertikal, gaya dorong horizontal, dan tegangan gabungan sesuai ASME B31.1, B31.3, atau kode pilihan proyek Anda. Kami akan menyerahkan lembar perhitungan yang menunjukkan pemeriksaan tekuk kolom tiang penyangga, tegangan bantalan pelat dasar, kekuatan las, dan tegangan/geser baut sebagaimana berlaku. Jika proyek Anda memerlukan verifikasi independen, kami tidak memiliki masalah dalam bekerja sama dengan teknisi pihak ketiga yang Anda tunjuk.

4. Standar pengelasan dan inspeksi apa yang Anda ikuti untuk penyangga baja tahan karat?

Semua pengelasan penahan beban pada sadel tiang penyangga tahan karat dilakukan oleh tukang las berkualifikasi mengikuti WPS yang memenuhi syarat ASME Bagian IX. Sambungan khas antara pelana dan tiang penyangga adalah las alur penetrasi penuh, digiling halus di bagian ujung. Tergantung pada spesifikasi Anda, kami melakukan penetran pewarna (PT) atau radiografi (RT) pada pengelasan kritis. Setelah pengelasan, setiap rakitan baja tahan karat diasamkan dan dipasivasi untuk menghilangkan warna panas dan mengembalikan lapisan oksida kromium pasif. Anda dapat melihat perbedaannya: permukaan seragam berwarna keperakan tanpa perubahan warna biru di sekitar zona las.

5. Bisakah saya mendapatkan tiang penyangga yang ketinggiannya dapat disesuaikan, dan seberapa tepat penyesuaian ketinggiannya?

Ya, kami menawarkan tiang penyangga berulir yang dapat disesuaikan dengan susunan mur pengunci, biasanya digunakan jika pengaturan ketinggian yang tepat diperlukan selama penyelarasan panas atau jika ketinggian baja struktural dapat bervariasi. Kisaran penyesuaian umumnya adalah ±25 mm, dan benang halus memungkinkan presisi vertikal 1–2 mm. Setelah penyetelan, mur pengunci dikencangkan dan dilas dengan paku untuk mencegah pergerakan selama pengoperasian. Jalur beban penuh bersifat mekanis (geser ulir), dan kami mengukur batangnya sesuai – tidak bergantung pada las paku untuk memikul beban.

6. Apakah penyangga baja tahan karat Anda cocok untuk lingkungan higienis atau pencucian (makanan, farmasi)?

Ya, dan kami telah mengirimkan banyak batch untuk aplikasi ini. Untuk persyaratan higienis, kami menghilangkan permukaan horizontal datar dan celah jika memungkinkan, dan kami menyelesaikan perakitan hingga kekasaran permukaan minimum Ra 0,8 μm (32 μin), atau dipoles secara elektro jika ditentukan. Kami juga menggunakan senyawa anti-rebut yang memenuhi standar FDA pada benang dan menghindari kontaminasi feritik dengan menjaga semua perkakas dan permukaan kerja khusus tahan karat. Paket dokumentasi dapat mencakup laporan kekasaran permukaan dan sertifikat pembersihan terperinci.

7. Dokumentasi apa yang akan saya terima bersama pesanan saya?

Pengiriman standar meliputi:

Laporan inspeksi dimensi penuh menunjukkan dimensi aktual vs. gambar

EN 10204 3.1 sertifikat material untuk semua komponen tahan karat

Laporan PMI (untuk verifikasi paduan)

Peta las dan laporan NDE (PT/RT sebagaimana berlaku)

Sertifikat pengawetan dan pasivasi

Pernyataan kesesuaian dan daftar pengepakan dengan nomor panas

Kami juga dapat menyediakan buku data yang dikompilasi sesuai format spesifik proyek Anda. Sekitar 80% dari pesanan dukungan stainless kami sekarang mencakup setidaknya MDR dasar (Catatan Data Pabrikan).

8. Berapa waktu tunggu yang realistis untuk sejumlah pelana tiang penyangga baja tahan karat khusus?

Untuk jumlah 5 hingga 50 buah dengan dimensi khusus dan material standar 304/316L, waktu tunggu tipikal kami adalah 20–30 hari kerja sejak persetujuan gambar. Pesanan dalam jumlah besar atau pesanan yang membutuhkan baja tahan karat dupleks dapat diperpanjang hingga 35–45 hari. Jika Anda berada pada waktu yang kritis, kita dapat berdiskusi untuk mempercepatnya – seringkali kita dapat mempersingkat 5–7 hari kerja dengan melakukan pemesanan material dan melakukan shift shift, namun kita akan selalu transparan tentang apa yang dapat dilakukan tanpa mengorbankan kualitas las atau langkah-langkah inspeksi.
