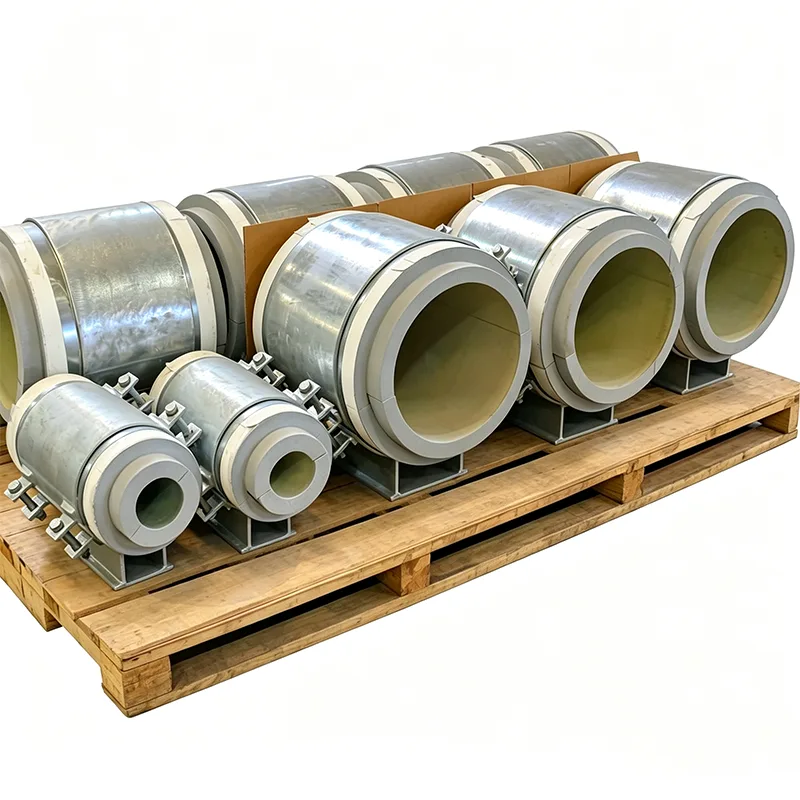

Dukungan Pipa untuk Layanan Kriogenik

Dalam sistem perpipaan kriogenik, kesalahan kecil saja dalam desain penyangga dapat menyebabkan patah getas, perolehan panas yang berlebihan, atau pembebanan berbahaya pada peralatan yang terhubung. Di Yangzhou Tianshun, kami telah melakukan rekayasa penyangga pipa untuk rangkaian pencairan LNG, terminal penyimpanan etilen, dan unit pemisahan udara sejak tahun 2012. Kami memahami bahwa penyangga dalam layanan ini bukan sekadar sepotong baja — ini adalah perakitan yang diperhitungkan dengan cermat yang harus menangani penyusutan dingin, menjaga integritas isolasi, dan tetap kokoh secara struktural selama beberapa dekade.

Pemilihan Material Yang Mengutamakan Keselamatan

Semua Dukungan Pipa untuk Layanan Kriogenik kami dibuat dari bahan yang mempertahankan ketangguhan pada suhu pengoperasian terendah. Untuk jalur beban logam, kami biasanya menggunakan baut ASTM A320 L7, baja tahan karat 304L atau 316L untuk badan penjepit, dan baja karbon suhu rendah (A350 LF2) jika kondisi desain memungkinkan. Setiap panas material diuji benturan pada suhu minimum desain — Nilai Charpy V-notch disediakan sebagai standar dalam paket dokumentasi Anda, bukan hanya berdasarkan permintaan.

Direkayasa untuk Penyusutan Dingin dan Variasi Beban

Ketika pipa LNG sepanjang 30 meter mendingin dari suhu sekitar hingga -162°C, pipa tersebut dapat berkontraksi lebih dari 50 mm. Majelis pendukung kami dikonfigurasi untuk memungkinkan pergerakan ini tanpa menimbulkan tekanan sekunder. Kami menawarkan:

Pelat geser kriogenik dengan PTFE atau permukaan bantalan yang diresapi grafit, diikat ke blok insulasi penahan beban yang mencegah perpindahan dingin ke baja pendukung.

Sepatu dingin yang telah disetel sebelumnya dapat mengimbangi kontraksi termal, sehingga menghilangkan dugaan selama pemasangan.

Penyangga pegas konstan disetel untuk mempertahankan variasi beban mendekati nol di seluruh rentang pergerakan dingin penuh, mencegah kelebihan beban nosel pada pompa dan kompresor kriogenik.

Integrasi Isolasi Yang Mencegah Es dan Kondensasi

Penghalang uap yang retak atau titik dingin pada penyangga dapat menyebabkan pembentukan es, CUI (korosi di bawah insulasi), dan hilangnya energi. Dukungan kami dirancang untuk terintegrasi dengan sistem insulasi kaca PIR (poliisosianurat) dan seluler. Bagian insulasi penahan beban dikemas sepenuhnya antara sepatu pipa dan penyangga struktural, dengan jalur penghalang uap yang berkesinambungan. Kami juga dapat memotong insulasi sekunder terlebih dahulu agar sesuai dengan ketebalan dan detail jaket kontraktor pipa Anda.

Pengujian dan Dokumentasi untuk Ketertelusuran Penuh

Sebelum Produk Apa Pun Meninggalkan Fasilitas Kami, Produk Itu Menyelesaikan Program Pengujian In-House Penuh

Program pengujian internal yang lengkap diselesaikan oleh setiap produk sebelum pengiriman. Inspeksi dimensi dan visual, PMI (Identifikasi Material Positif), pengujian kekerasan, pengujian non-destruktif MT/PT bila berlaku, pengujian beban pegas dengan kurva beban-perpindahan, dan pengukuran ketebalan lapisan merupakan bagian dari program ini. Laporan Uji Pabrik (FTR) dan Laporan Uji Material (MTR) dilengkapi.

Harap Dicatat: Pengujian In-House Tidak Sama dengan Pengujian Pihak Ketiga yang Terakreditasi ILAC

Jika diperlukan pengujian atau pengujian laboratorium yang disaksikan oleh pihak ketiga, layanan ini ditawarkan sebagai layanan opsional terpisah.

Layanan Inspeksi Pihak Ketiga Opsional yang Dikutip Secara Terpisah

1. Pengujian Materi

Layanan yang tersedia dalam kategori ini meliputi analisis komposisi kimia, pengujian tarik, pengujian dampak suhu rendah Charpy, dan pengujian kekerasan.

2. Mengelas NDT

Metode yang ditawarkan adalah Magnetic Particle Testing (MT), Liquid Penetrant Testing (PT), Ultrasonic Testing (UT), dan Radiographic Testing (RT).

3. Pengujian Performa Beban Pegas

Kurva beban-perpindahan adalah bagian dari pengujian ini.

4. Pemeriksaan Perlindungan Korosi Lapisan Hot-Dip Galvanisasi / Epoxy

5. Pengujian yang Disaksikan, Pengawasan Pabrik, dan Inspeksi Pra-Pengiriman (PSI)

Mengapa Kami Menonjol

Sistem Pendukung Pipa Internasional LISEGA sebagai Tolok Ukur Kami

Akurasi beban, standar pengujian, dan sistem dokumentasi kami diukur berdasarkan sistem pendukung pipa internasional LISEGA.

Melampaui Model Pemasok Domestik Standar

Jika pabrikan dalam negeri standar hanya memasok produk, kami menyertakan kurva beban-perpindahan pada setiap unit pegas. Selain itu, kami membantu pengujian SGS pihak ketiga dan menyaksikan inspeksi, dan kami mendukung peninjauan dokumen insinyur PE/CPE untuk proyek di luar negeri.

Aplikasi

Terminal penerima LNG dan kilang pencukur puncak

Penyimpanan dan penanganan etilen, propilena, dan amonia cair

Fasilitas gas industri (LOX, LIN, LAR)

Galeri pipa kriogenik dan area penahanan sekunder tangki

Kotak dingin dalam pemisahan udara dan pemrosesan hidrokarbon

Dukungan kriogenik kami saat ini digunakan di seluruh proyek di Timur Tengah, Asia Tenggara, dan Amerika Utara, yang beroperasi dengan andal dalam kondisi termal yang paling menuntut.

Mengapa Tianshun?

Kami adalah produsen spesialis, bukan distributor umum. Tim teknik kami dapat melakukan pengukuran isometrik tegangan perpipaan, mengidentifikasi setiap lokasi penyangga dingin, dan mengusulkan perakitan optimal yang mengurangi biaya material dan waktu pemasangan tanpa mengurangi kinerja insulasi. Lebih dari 70% bisnis kami berasal dari pesanan berulang — akibat langsung dari penyediaan kualitas yang dapat diprediksi dalam setiap pengiriman.

Pertanyaan Umum

T: Berapa suhu terendah yang dapat ditangani oleh dukungan kriogenik Anda?

J: Turun hingga -196°C (suhu nitrogen cair). Untuk layanan helium cair, hubungi tim teknik kami.

T: Dapatkah Anda mencocokkan sepatu pipa dan detail isolasi kami yang ada?

J: Ya. Kami secara teratur memproduksi gambar khusus klien, termasuk tinggi sepatu non-standar, gaya penjepitan, dan ketebalan insulasi.

Q: Apakah Anda menyediakan bahan isolasi sebagai bagian dari dukungan?

J: Ya, kami menyediakan insulasi penahan beban (PIR, kaca busa, atau kayu) yang direkatkan sepenuhnya ke sepatu pipa. Insulasi dan kelongsong sekunder di sekitarnya biasanya diterapkan di lokasi, namun kami dapat menyediakan kit insulasi pra-fabrikasi.

T: Bagaimana Anda mencegah retaknya isolasi di bawah beban dingin siklik?

A: Blok penahan beban dirancang dengan kuat tekan jauh di atas tekanan bantalan maksimum yang dihitung. Kami juga mengatur sambungan pada insulasi multilapis dan menggunakan sistem perekat fleksibel yang mengakomodasi pergerakan diferensial.

T: Standar apa yang dipatuhi oleh dukungan kriogenik Anda?

A: Desain kami mengikuti MSS SP-58, ASME B31.3 Bab VI (untuk LNG), EN 13480, dan pedoman GIIGNL terbaru. Penandaan CE berdasarkan PED dapat diberikan jika memungkinkan.

T: Dapatkah Anda menangani waktu pengiriman yang singkat untuk suku cadang darurat?

J: Ya. Kami menyimpan stok pelat geser kriogenik dan perlengkapan baut yang umum. Untuk rakitan yang sepenuhnya fabrikasi, produksi ekspres dalam 7-10 hari dimungkinkan.
