Ringkasan Artikel:Sistem pendukung yang andal sangat penting untuk jaringan pipa industri yang terkena ekspansi termal, kontraksi, getaran, dan perubahan beban operasi. ADukungan Pegas Variabel untuk Saluran Pipamemberikan gerakan vertikal yang terkendali sambil terus menopang pipa. Dengan pengalaman manufaktur profesional,Tianshunmemasok solusi dukungan pegas variabel yang terstandarisasi dan disesuaikan untuk pembangkit listrik, fasilitas petrokimia, sistem minyak dan gas, pabrik kimia, proyek pengolahan air, dan aplikasi industri berat lainnya.
Daftar isi
- Apa Dukungan Pegas Variabel untuk Pipa?
- Mengapa Dukungan Pegas Variabel Dibutuhkan pada Saluran Pipa Industri?
- Bagaimana Cara Kerja Dukungan Pegas Variabel?
- Apa Spesifikasi Teknis Utamanya?
- Apa Komponen Utamanya?
- Apa Keuntungan Utamanya?
- Dimana Dukungan Pegas Variabel Digunakan?
- Bagaimana Seharusnya Anda Memilih Dukungan Pegas Variabel yang Tepat?
- Bagaimana Kualitas Manufaktur Mempengaruhi Kinerja?
- Bagaimana Perbandingannya dengan Penopang Pipa Lainnya?
- Pertanyaan yang Sering Diajukan
Apa Dukungan Pegas Variabel untuk Pipa?

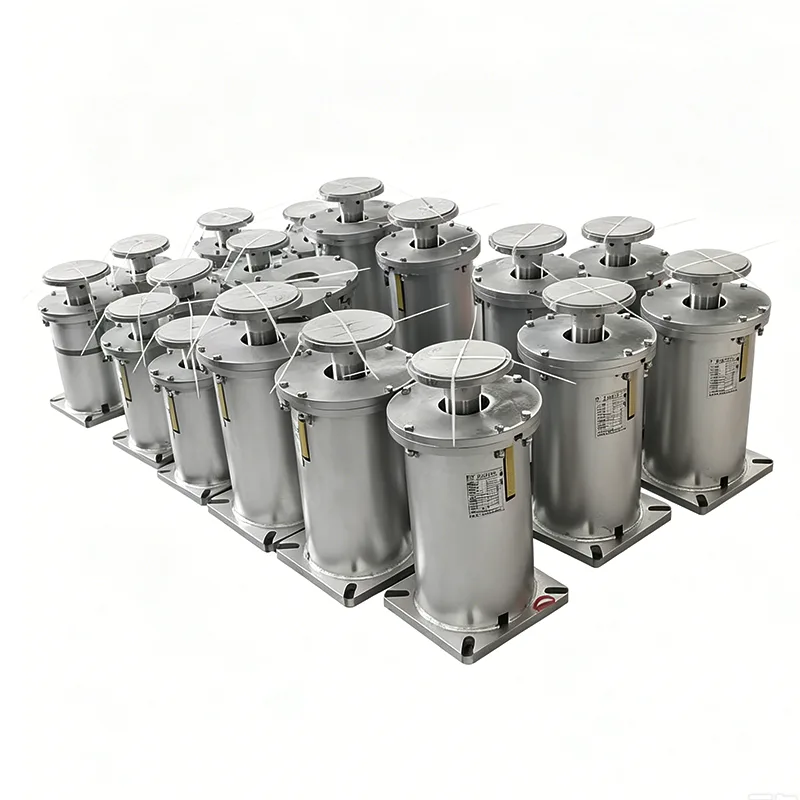

A Dukungan Pegas Variabel untuk Saluran Pipaadalah penyangga mekanis elastis yang dirancang untuk membawa beban pipa sekaligus memungkinkan pergerakan vertikal terkendali. Berbeda dengan penyangga kaku yang membatasi pergerakan, penyangga pegas variabel menggunakan karakteristik defleksi pegas untuk mengakomodasi perubahan posisi pipa.
Perpipaan industri dapat bergerak secara signifikan ketika suhu pengoperasian berubah. Saluran uap, sistem air umpan, saluran pipa proses, saluran kondensat, dan sistem suhu tinggi lainnya dapat mengembang selama pengoperasian dan menyusut setelah penghentian. Jika pergerakan ini tidak dikelola dengan baik, gaya berlebih dapat ditransfer ke pipa, katup, flensa, nozel peralatan, dan sambungan struktural.
Dukungan pegas yang dipilih dengan benar membantu mendistribusikan gaya-gaya ini sambil mempertahankan beban pendukung yang dapat diprediksi. Rangkaian produk Tianshun mencakup konfigurasi standar dan khusus yang dirancang untuk berbagai kapasitas beban, persyaratan perjalanan, kondisi pemasangan, dan lingkungan industri.
Mengapa Dukungan Pegas Variabel Dibutuhkan pada Saluran Pipa Industri?
Dukungan saluran pipa bukan sekedar masalah menahan pipa pada tempatnya. Sistem pendukung yang dirancang dengan baik harus mengakomodasi beban, pergerakan termal, getaran, dan kondisi pengoperasian tanpa menimbulkan tekanan sekunder yang berlebihan.
Penopang pegas variabel sangat berguna ketika pipa memerlukan kompensasi perpindahan vertikal tetapi tidak memerlukan variasi beban yang sangat rendah yang terkait dengan dukungan pegas konstan.
- Kompensasi ekspansi termal:Memungkinkan pergerakan vertikal terkontrol seiring perubahan suhu pipa.
- Distribusi beban:Memberikan dukungan berkelanjutan untuk saluran pipa dan komponen terkait.
- Pengurangan stres:Membantu mengurangi kekuatan berlebihan yang ditransfer ke peralatan yang terhubung.
- Manajemen getaran:Menyediakan mekanisme pendukung elastis untuk mengoperasikan sistem perpipaan.
- Perlindungan peralatan:Membantu mengurangi risiko pemuatan berlebihan pada titik koneksi sensitif.
- Fleksibilitas instalasi:Konfigurasi yang berbeda dapat dipilih sesuai dengan kebutuhan proyek.
Untuk proyek teknik, penyangga harus selalu dipilih berdasarkan berat aktual pipa, pergerakan, suhu pengoperasian, posisi pemasangan, dan kondisi struktural, bukan hanya memilih penyangga berdasarkan diameter pipa.
Bagaimana Cara Kerja Dukungan Pegas Variabel?
Prinsip pengoperasian penyangga pegas variabel didasarkan pada hubungan antara defleksi pegas dan beban yang diberikan. Secara praktis, pegas menghasilkan gaya pendukung yang berubah seiring pergerakan pipa secara vertikal.
Ketika pipa bergerak ke bawah, pegas semakin tertekan dan gaya pendukung meningkat. Ketika pipa bergerak ke atas, kompresi pegas berkurang dan gaya pendukung juga berkurang. Perubahan terkendali ini memungkinkan dukungan untuk mengikuti pergerakan pipa sambil terus membawa beban.
Oleh karena itu, perbedaan antara beban dingin dan beban panas merupakan pertimbangan penting selama desain teknik. Penopang harus dikalibrasi dengan benar sehingga kondisi pengoperasiannya tetap dalam variasi beban dan rentang gerak yang diizinkan.
Untuk aplikasi yang perpindahan vertikalnya sedang dan variasi beban pada tingkat tertentu dapat diterima, penyangga pegas variabel dapat memberikan keseimbangan efektif antara kinerja, kesederhanaan struktural, kemudahan pemasangan, dan biaya.
Apa Spesifikasi Teknis Utamanya?
Proyek pipa yang berbeda memerlukan kapasitas pegas dan rentang pergerakan yang berbeda. Menurut informasi produk yang disediakan oleh Tianshun, konfigurasi dukungan pegas variabel dapat mencakup berbagai kondisi pengoperasian industri.
| Spesifikasi | Rentang / Opsi Khas | Signifikansi Rekayasa |
|---|---|---|
| Jenis Dukungan | Tipe A, B, C, D, E, F, G | Memberikan fleksibilitas konfigurasi untuk kondisi instalasi yang berbeda |
| Ukuran Musim Semi | Tidak.0–Tidak. 22 | Memungkinkan pemilihan sesuai dengan kapasitas beban yang dibutuhkan |
| Jangkauan Perjalanan | 30, 60, 90, 120, 180mm | Cocok dengan gerakan pipa vertikal yang berbeda |
| Beban Operasi | 0,2–400 kN | Mendukung jaringan pipa dengan beban operasi yang berbeda |
| Arah Pergerakan | Ke atas/bawah | Mengakomodasi perpindahan termal vertikal |
| Variabilitas Beban | ≤25% standar | Mengontrol variasi gaya pendukung selama gerakan |
| Bahan Perumahan | Baja Karbon Q235/Q355 | Memberikan kekuatan dan daya tahan struktural |
| Perawatan Permukaan | Galvanis hot-dip / Dicat | Membantu menyesuaikan dukungan dengan kondisi lingkungan yang berbeda |
Nilai-nilai ini harus diperlakukan sebagai referensi pemilihan produk dan bukan batasan desain universal. Spesifikasi akhir harus dikonfirmasikan sesuai dengan kondisi teknis aktual dan dokumentasi teknis pabrikan.
Apa Komponen Utamanya?
Dukungan pegas variabel terdiri dari beberapa komponen yang terkoordinasi. Setiap bagian berkontribusi terhadap kemampuan menahan beban, stabilitas instalasi, visibilitas operasional, atau perlindungan lingkungan.
- Pegas heliks:Komponen elastis utama, dibuat dari baja pegas dan diproses untuk mencapai kinerja mekanis yang stabil.
- Pelat penghubung atas dan bawah:Hubungkan penyangga ke struktur pipa dan struktur pendukung.
- Indikator beban:Membantu mengidentifikasi beban pegas dan kondisi perpindahan selama pemasangan dan pengoperasian.
- Mekanisme penguncian:Mengamankan perakitan pegas selama transportasi, instalasi, dan commissioning.
- Perumahan pelindung:Membantu melindungi mata air dari debu, kelembapan, air hujan, dan paparan lingkungan korosif.
Kombinasi komponen-komponen ini menjadikan sistem ini cocok untuk layanan industri jangka panjang yang mengutamakan kinerja dukungan yang stabil.
Apa Keuntungan Utamanya?
Memilih penyangga pegas yang tepat dapat memberikan kontribusi yang signifikan terhadap keandalan sistem perpipaan. Dibandingkan dengan penyangga kaku konvensional, desain pegas variabel memberikan kemampuan pergerakan tambahan namun tetap relatif mudah dipasang dan dirawat.
Variasi Beban Terkendali
Dukungan pegas variabel yang dirancang dengan baik membatasi perubahan gaya pendukung saat pipa bergerak. Informasi produk standar Tianshun menetapkan variabilitas beban hingga 25%.
Berbagai Pilihan Muatan dan Perjalanan
Ukuran pegas dan rentang pergerakan yang berbeda memudahkan penyesuaian dukungan terhadap pergerakan pipa tertentu dan persyaratan pemuatan.
Kalibrasi Pra-Muat
Dukungan pegas dapat disesuaikan terlebih dahulu sesuai dengan persyaratan proyek yang ditentukan, membantu menyederhanakan instalasi dan commissioning di lokasi kerja.
Konstruksi yang Dapat Disesuaikan
Konfigurasi dan material yang berbeda dapat dipilih untuk lingkungan pemasangan yang berbeda, keterbatasan ruang, dan kondisi layanan.
Kenyamanan Perawatan
Konstruksi modular dapat menyederhanakan penggantian dan pemeliharaan komponen saat diperlukan servis selama siklus hidup peralatan.
Dimana Dukungan Pegas Variabel Digunakan?
Teknologi ini cocok untuk sistem perpipaan industri di mana pergerakan vertikal terjadi karena variasi suhu, kondisi pengoperasian, atau getaran peralatan.
- Jaringan pipa uap pembangkit listrik tenaga panas
- Saluran pipa air umpan dan kondensat
- Jaringan pipa proses petrokimia
- Penukar panas yang menghubungkan pipa
- Stasiun kompresor minyak dan gas
- Ruang katup pipa gas alam
- Jaringan pemanas distrik
- Fasilitas pengolahan air dan air limbah
- Perpipaan kapal dan platform lepas pantai
- Sistem pemrosesan kimia dan farmasi
Di fasilitas pembangkit listrik dan petrokimia, misalnya, jaringan pipa mungkin mengalami siklus pemanasan dan pendinginan yang berulang. Penopang pegas variabel yang dipilih dengan tepat dapat mengakomodasi perpindahan vertikal yang dihasilkan sekaligus membantu mempertahankan distribusi tegangan yang diinginkan ke seluruh sistem perpipaan.
Bagaimana Seharusnya Anda Memilih Dukungan Pegas Variabel yang Tepat?
Pemilihan yang benar adalah salah satu langkah terpenting dalam rekayasa penyangga pegas. Dukungan harus dipilih berdasarkan kondisi operasi aktual dan bukan hanya ukuran pipa nominal.
- Tentukan beban operasi:Hitung berat pipa, insulasi, katup, fitting, berat fluida, dan komponen pendukung lainnya.
- Identifikasi gerakan vertikal:Tetapkan perkiraan perpindahan ke atas atau ke bawah antara kondisi dingin dan pengoperasian.
- Periksa variasi beban:Tentukan apakah variasi beban yang diijinkan cocok untuk peralatan yang terhubung dan desain tegangan perpipaan.
- Evaluasi ruang instalasi:Pilih konfigurasi yang sesuai berdasarkan izin struktural dan pemeliharaan yang tersedia.
- Pertimbangkan kondisi lingkungan:Pilih housing dan perawatan permukaan yang sesuai untuk kelembapan, korosi, suhu, dan paparan luar ruangan.
- Konfirmasikan arah pemasangan:Verifikasi apakah dukungan perlu mengakomodasi gerakan ke atas atau ke bawah.
- Tinjau standar teknik:Pastikan dukungan yang dipilih kompatibel dengan spesifikasi proyek yang berlaku dan persyaratan desain perpipaan.
Untuk proyek yang kompleks, teknisi dapat memberikan beban pipa, suhu pengoperasian, perpindahan yang diharapkan, ruang pemasangan, dan parameter penting lainnya kepada pemasok. Pabrikan kemudian dapat merekomendasikan model dan konfigurasi yang sesuai.
Bagaimana Kualitas Manufaktur Mempengaruhi Kinerja?
Kinerja penyangga pegas sangat bergantung pada konsistensi pegas, akurasi dimensi, kalibrasi beban, kualitas material, dan perakitan akhir. Oleh karena itu, kualitas produksi berhubungan langsung dengan keandalan saluran pipa jangka panjang.
Tianshun melaporkan pendekatan kontrol kualitas proses penuh yang mencakup inspeksi bahan mentah, produksi pegas CNC, pengujian kinerja pegas, inspeksi perakitan akhir, dan inspeksi pra-pengiriman akhir. Fasilitas manufakturnya meliputi mesin melingkar pegas CNC, peralatan pengujian pegas, spektrometer, dan instrumen pengujian non-destruktif.
Menurut informasi produk, setiap pegas menjalani beberapa pengujian kompresi dan beban untuk memverifikasi kinerja yang stabil sebelum perakitan. Sistem manajemen mutu perusahaan bersertifikat ISO 9001:2015, sedangkan produknya dinyatakan memenuhi standar internasional termasuk persyaratan CE dan API.
Langkah-langkah pengendalian kualitas ini sangat penting untuk proyek-proyek industri di mana penyangga pegas dapat tetap digunakan selama bertahun-tahun dalam siklus termal yang berulang.
Bagaimana Perbandingannya dengan Penopang Pipa Lainnya?
| Faktor Perbandingan | Dukungan Pegas Variabel | Dukungan Pipa Kaku | Dukungan Musim Semi Konstan |
|---|---|---|---|
| Gerakan Vertikal | Mengkompensasi gerakan moderat | Sangat terbatas | Cocok untuk pergerakan lebih besar |
| Variasi Beban | Biasanya ≤25% | Berubah tajam seiring perpindahan | Biasanya jauh lebih rendah |
| Kompleksitas Struktural | Sedang | Rendah | Tinggi |
| Instalasi | Relatif mudah | Sederhana | Lebih menuntut |
| Tingkat Biaya | Sedang | Rendah | Tinggi |
| Aplikasi Khas | Perpindahan termal umum | Sedikit atau tidak ada gerakan | Pergerakan besar atau sistem yang sangat sensitif terhadap beban |
Perbandingan ini menunjukkan mengapa tidak ada penyangga pipa “terbaik” yang universal. Dukungan pegas variabel sangat menarik ketika pipa mengalami perpindahan vertikal sedang dan perubahan beban pendukung yang terkendali dapat diterima.
Pertanyaan yang Sering Diajukan
1. Apa fungsi utama Penopang Pegas Variabel untuk Pipa?
Fungsi utamanya adalah untuk menopang berat pipa sekaligus memungkinkan pergerakan vertikal terkendali yang disebabkan oleh ekspansi termal, kontraksi, atau perubahan kondisi pengoperasian.
2. Apa perbedaan antara penyangga pegas variabel dan penyangga pegas konstan?
Penopang pegas variabel mengubah gaya pendukungnya seiring dengan defleksi pegas. Penopang pegas konstan dirancang untuk mempertahankan gaya pendukung yang jauh lebih konsisten di seluruh rentang perjalanan yang ditentukan. Penopang pegas variabel umumnya cocok jika variasi beban sedang dapat diterima.
3. Informasi apa yang diperlukan untuk pemilihan penyangga pegas?
Parameter penting meliputi beban operasi, beban dingin, beban panas, perpindahan vertikal, arah pergerakan, suhu pengoperasian, ruang pemasangan, konfigurasi pipa, dan kondisi lingkungan.
4. Rentang perjalanan apa yang tersedia?
Pilihan produk umumnya mencakup travel 30 mm, 60 mm, 90 mm, 120 mm, dan 180 mm. Perjalanan yang sesuai harus dipilih sesuai dengan pergerakan pipa yang dihitung secara aktual.
5. Dapatkah penyangga pegas variabel disesuaikan?
Ya. Solusi khusus dapat dikembangkan untuk kebutuhan beban khusus, kondisi perpindahan, ruang pemasangan terbatas, material, perawatan permukaan, dan persyaratan spesifik proyek lainnya.
6. Bagaimana cara menentukan apakah saya memerlukan dukungan pegas variabel atau konstan?
Keputusan tersebut harus didasarkan pada pergerakan pipa, variasi beban pendukung yang diperbolehkan, sensitivitas peralatan yang terhubung, analisis tegangan, dan spesifikasi proyek. Untuk sistem perpipaan kritis, pemilihan harus dikonfirmasi melalui perhitungan teknik dan tinjauan teknis profesional.
Kesimpulan
Sistem pendukung yang dirancang dengan baik sangat penting bagi pengoperasian perpipaan industri yang aman dan andal. Dengan memadukan tumpuan beban elastis dengan gerakan vertikal terkendali, aDukungan Pegas Variabel untuk Saluran Pipadapat membantu mengelola perpindahan panas, mendistribusikan beban pipa, mengurangi tekanan berlebih, dan melindungi peralatan yang terhubung. Untuk proyek yang memerlukan solusi standar atau khusus, Tianshun menawarkan dukungan pegas variabel dengan berbagai konfigurasi muatan dan perjalanan, kontrol kualitas manufaktur, bantuan pemilihan teknis, dan dukungan purna jual. Jika Anda merencanakan proyek saluran pipa baru atau meningkatkan sistem pendukung yang sudah ada,Hubungi kamidengan persyaratan beban, perpindahan, suhu, dan pemasangan Anda untuk mendiskusikan solusi dukungan pegas variabel yang sesuai untuk aplikasi Anda.
