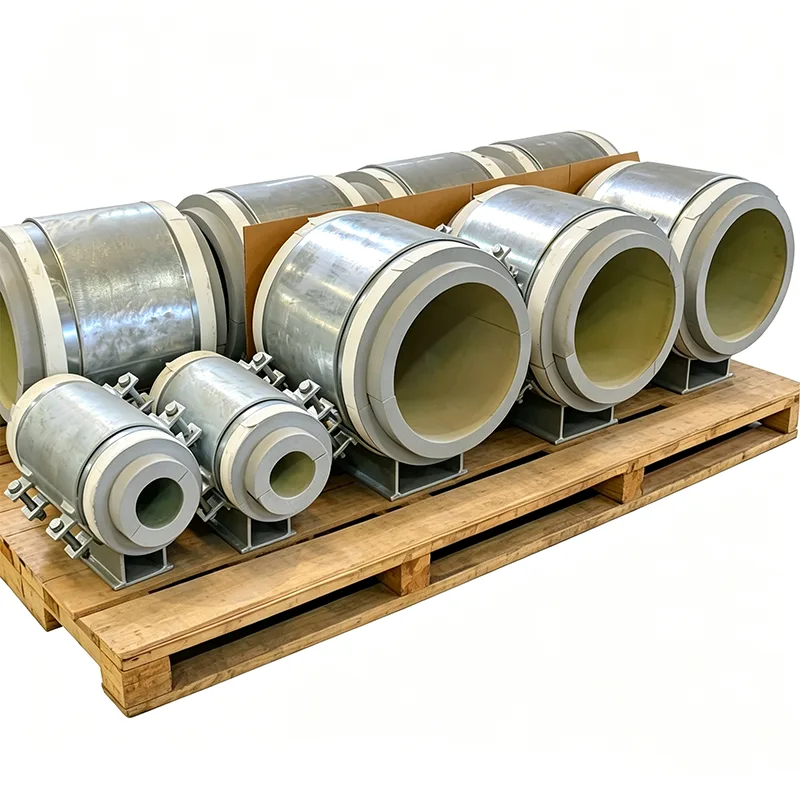

Sebagai produsen pendukung saluran pipa yang berpengalaman,TianshunmenyediakanDukungan Geser Pipa Pra-insulasisolusi yang dirancang untuk mengakomodasi pergerakan termal sambil menjaga kontinuitas isolasi. Rakitan terintegrasi ini membantu proyek industri mengurangi penghubung termal, menyederhanakan pemasangan, dan meningkatkan keandalan sistem perpipaan berinsulasi.
Penopang geser pipa pra-insulasi menggabungkan insulasi penahan beban dengan antarmuka geser gesekan rendah, memungkinkan saluran pipa melebar dan berkontraksi tanpa mengorbankan perlindungan termal. Tidak seperti penyangga konvensional yang memerlukan pemotongan dan rekonstruksi insulasi di lokasi, desain terintegrasi membantu mempertahankan selubung insulasi yang berkesinambungan dan penghalang uap yang lebih andal. Artikel ini menjelaskan cara kerja penyangga ini, bahan apa yang sesuai dengan suhu pengoperasian yang berbeda, cara memilih konfigurasi yang tepat, dan apa yang harus dipertimbangkan oleh para insinyur saat menentukan penyangga untuk layanan uap, air dingin, atau kriogenik.
1. Apa itu Penopang Geser Pipa Pra-insulasi?
2. Bagaimana Cara Kerja Sistem Geser dan Isolasi?
4. Bahan Apa yang Cocok untuk Suhu Berbeda?
5. Bagaimana Cara Memilih Penopang Geser Pipa yang Tepat?
6. Di Mana Penyangga Geser Pipa Pra-insulasi Digunakan?
7. Apa yang Harus Diperiksa Pembeli Sebelum Memesan?
8. Pertanyaan yang Sering Diajukan
9. Bagaimana Tianshun Dapat Mendukung Proyek Anda?
Penopang geser pipa pra-insulasi adalah komponen rekayasa yang menopang pipa berinsulasi sekaligus memungkinkan pergerakan terkendali di sepanjang porosnya. Ini mengintegrasikan dukungan struktural, blok insulasi penahan beban, dan antarmuka geser ke dalam rakitan yang terkoordinasi.
Jaringan pipa industri mengalami perubahan dimensi seiring naik dan turunnya suhu pengoperasian. Saluran uap melebar saat penyalaan, pipa air dingin mengalami kondisi termal yang berbeda dari lingkungannya, dan saluran pipa kriogenik berkontraksi secara signifikan selama pengoperasian. Jika sistem pendukung menghalangi pergerakan yang diperlukan, gaya berlebihan dapat timbul pada sambungan pipa, nozel peralatan, jangkar, dan titik struktural lainnya.
Penyangga konvensional dapat menimbulkan masalah lain: isolasi sering kali terganggu di lokasi penyangga. Pekerja di lokasi mungkin perlu memotong isolasi di sekitar sepatu logam dan merekonstruksi selubung pelindung setelahnya. Penjajaran yang buruk, insulasi terkompresi, atau penyegelan yang tidak lengkap dapat mengurangi kinerja termal.
Penopang geser pra-insulasi mengatasi tantangan ini dengan menggabungkan isolasi termal dan pergerakan terkendali dalam satu unit rakitan pabrik. Desainnya harus disesuaikan dengan beban pipa, suhu, spesifikasi insulasi, dan perpindahan yang diharapkan.
Rakitan ini dirancang untuk memindahkan beban pipa ke struktur pendukung sekaligus menjaga mekanisme geser terpisah dari fungsi insulasi utama. Setiap komponen memiliki tujuan rekayasa tertentu.
Blok insulasi yang kaku menopang beban pipa sekaligus membatasi perpindahan panas antara pipa dan struktur baja. Material, ketebalan, kuat tekan, dan geometrinya harus sesuai dengan suhu desain dan kondisi pembebanan. Blok tersebut harus diperiksa terhadap pengoperasian, pemasangan, dan beban uji yang berlaku.
Konfigurasi tipikal menggunakan permukaan geser baja tahan karat yang dipoles yang dipasangkan dengan PTFE atau bantalan geser yang diresapi grafit. Penataan yang tepat tergantung pada desainnya. Antarmuka memungkinkan gerakan aksial sekaligus membantu mengontrol gesekan dan gaya yang dihasilkan disalurkan ke struktur pendukung.
Perjalanan geser yang diperlukan harus ditentukan dari analisis tegangan pipa. Perancang harus mempertimbangkan perkiraan perpindahan, arah pergerakan, koefisien gesekan, reaksi tumpuan, dan kelonggaran yang sesuai untuk kondisi proyek.
Untuk layanan dingin dan kriogenik, pengendalian kelembapan sangatlah penting. Flensa penyegel terintegrasi dapat memberikan titik koneksi yang ditentukan untuk jaket insulasi dan penghalang uap yang berdekatan. Penyegelan lapangan yang benar membantu membatasi masuknya uap air, yang dapat menurunkan kinerja isolasi dan meningkatkan risiko korosi.
Antarmuka geser juga memerlukan perlindungan yang sesuai dari puing-puing konstruksi, air, dan kontaminan lainnya. Detail penutup dan penyegelan akhir harus dikonfirmasikan berdasarkan gambar yang disetujui pabrikan.
Mengintegrasikan fungsi insulasi dan geser dapat meningkatkan konsistensi pemasangan dan mengurangi masalah umum di lokasi penyangga pipa.
Manfaat ini bergantung pada teknik dan pemasangan yang benar. Penyangga geser tidak dapat mengimbangi model tegangan pipa yang salah, kekuatan insulasi yang tidak memadai, pergerakan yang tidak memadai, atau penghalang uap yang tidak tersegel dengan baik.
Pemilihan material adalah salah satu langkah terpenting dalam menentukan penyangga geser pipa pra-insulasi. Insulasi harus tahan terhadap suhu layanan dan beban tekan sambil mempertahankan kinerja termal yang dapat diterima. Bahan geser juga harus sesuai dengan beban, pergerakan, lingkungan, dan persyaratan pemeliharaan yang diharapkan.
| Aplikasi | Bahan Isolasi Potensial | Pertimbangan Pemilihan Kunci |
|---|---|---|
| Air dingin dan air garam | PIR kepadatan tinggi | Konduktivitas termal, ketahanan kelembaban, dan kekuatan tekan |
| Perpipaan proses suhu rendah | PIR atau kaca seluler | Suhu desain, kontrol uap, dan kapasitas menahan beban |
| Pipa kriogenik | Kaca seluler | Kesesuaian untuk suhu yang sangat rendah dan perlindungan kelembaban |
| Jalur proses uap dan panas | Kalsium silikat | Peringkat suhu, kekuatan mekanik, dan kinerja termal |
| Aplikasi suhu tinggi khusus | Insulasi berbasis perlit atau mikropori | Batas suhu dan perilaku kompresi spesifik proyek |
Seperti dijelaskan pada halaman produk Dukungan Geser Pipa Pra-insulasi Tianshun, opsi material dapat mencakup kondisi servis mulai dari sekitar -196°C hingga +650°C, tergantung pada insulasi yang dipilih dan desain spesifik. Titik akhir ini tidak boleh ditafsirkan sebagai peringkat universal untuk setiap konfigurasi.
Insinyur harus memastikan suhu pengoperasian yang diijinkan, kekuatan tekan pada suhu desain, ketebalan insulasi, batas geser material, dan kompatibilitas semua komponen sebelum menyetujui spesifikasi akhir.
Memilih penyangga hanya berdasarkan diameter pipa nominal dapat menyebabkan revisi desain yang mahal. Spesifikasi yang andal mempertimbangkan persyaratan mekanis, termal, dan pemasangan secara bersamaan.
Identifikasi suhu pengoperasian normal, suhu desain minimum dan maksimum, kondisi tekanan, dan skenario penyalaan atau pematian yang relevan. Faktor-faktor ini mempengaruhi pemilihan isolasi dan pergerakan pipa yang diharapkan.
Menyediakan berat pipa pengoperasian, berat fluida, berat isolasi dan kelongsong, beban dinamis yang berlaku, dan beban uji hidro yang relevan. Blok insulasi harus diperiksa terhadap kotak beban yang mengatur dan bukan hanya terhadap berat operasi normal.
Gunakan analisis tegangan pipa yang disetujui untuk menentukan pergerakan yang diharapkan di lokasi penyangga. Konfirmasikan arah perjalanan, perpindahan desain, dimensi antarmuka geser, dan jarak bebas yang diperlukan.
Tentukan diameter luar pipa, bahan insulasi, ketebalan insulasi, dan persyaratan penghalang uap. Geometri penyangga harus sejajar dengan sistem insulasi yang berdekatan dan menghindari terciptanya celah atau transisi penyegelan yang rentan.
Tentukan apakah tumpuan memerlukan konfigurasi geser standar, pelat pemandu lateral, atau penahan khusus proyek lainnya. Penopang yang dipandu dapat memungkinkan pergerakan aksial sekaligus membatasi perpindahan lateral, namun lokasi penahan harus dikoordinasikan dengan desain tegangan pipa secara keseluruhan.
Untuk gambaran yang lebih luas mengenai konfigurasi dukungan, tinjau jangkauan dukungan pipa industri Tianshun dan koordinasikan dukungan yang dipilih dengan jadwal dukungan lengkap proyek.
Dukungan ini sangat berguna ketika pipa memerlukan perlindungan termal dan pergerakan yang terkendali. Aplikasi umum meliputi:
Pertimbangkan pipa air dingin yang dipasang di gedung industri yang lembab. Jika penyangga baja konvensional mengganggu insulasi, kondensasi dapat terjadi di sekitar penyangga, yang berpotensi menyebabkan korosi dan kerusakan insulasi. Penopang geser pra-insulasi yang dipilih dengan benar dapat mengurangi jembatan termal ini sekaligus memungkinkan pipa bergerak sesuai desain.
Hasil sebenarnya tergantung pada spesifikasi insulasi, beban pendukung, kondisi lingkungan, kualitas pemasangan, dan kontinuitas sistem penghalang uap yang lengkap.
Untuk tim pengadaan proyek, penyelidikan teknis yang lengkap membantu produsen menyiapkan penawaran harga yang lebih akurat dan mengurangi risiko kesenjangan spesifikasi.
Siapkan informasi berikut sebelum meminta proposal:
Mintalah pabrikan untuk mengkonfirmasi asumsi desain, beban yang diijinkan, sifat insulasi, pergerakan geser, dan detail antarmuka. Jika diperlukan, atur inspeksi pihak ketiga atau pengujian yang disaksikan sebagai layanan proyek yang ditentukan secara terpisah.
Inspeksi dan dokumentasi pabrik dapat meningkatkan ketertelusuran, namun pembeli harus membedakan antara pemeriksaan kualitas internal dan pengujian yang dilakukan oleh pihak ketiga yang terakreditasi secara independen. Ruang lingkup inspeksi harus disepakati sebelum produksi dimulai.
Sepatu pipa standar terutama menopang pipa dan mungkin memerlukan pemotongan dan rekonstruksi insulasi di sekitarnya. Penopang geser pipa pra-insulasi mengintegrasikan blok insulasi penahan beban dan antarmuka geser, membantu menjaga isolasi termal sekaligus mengakomodasi pergerakan tertentu.
Kisaran pengoperasian tergantung pada bahan insulasi dan desain perakitan lengkap. Tianshun mencantumkan opsi mulai dari sekitar -196°C untuk konfigurasi kriogenik yang sesuai hingga +650°C untuk insulasi suhu tinggi yang sesuai. Kisaran sebenarnya yang diijinkan harus dikonfirmasi untuk material, beban, dan kondisi pengoperasian yang dipilih.
Perjalanan yang diperlukan ditentukan melalui analisis tegangan pipa, dengan mempertimbangkan ekspansi atau kontraksi termal, lokasi penyangga, arah pergerakan, dan skenario pengoperasian yang relevan. Permukaan geser harus memberikan pergerakan yang cukup tanpa mencapai batas mekanisnya.
Ya. Pelat pemandu dapat dimasukkan ke dalam konfigurasi yang sesuai untuk memungkinkan gerakan aksial sambil menahan perpindahan lateral. Pengaturan pemandu dan jarak bebas harus dikoordinasikan dengan analisis tegangan perpipaan dan desain pendukung proyek.
Tergantung pada cakupan pasokan yang disepakati, dokumentasi dapat mencakup sertifikat material baja, lembar data material insulasi, informasi uji gesekan geser, laporan inspeksi dimensi, dan catatan inspeksi pabrik yang relevan. Konfirmasikan standar yang disyaratkan, ketertelusuran, dan persyaratan pengujian pihak ketiga dalam spesifikasi pembelian.
Penopang geser pipa pra-insulasi yang andal harus menyeimbangkan pembebanan struktural, insulasi termal, kinerja geser, dan perlindungan kelembapan. Memperlakukan persyaratan ini sebagai satu desain yang terkoordinasi membantu mengurangi ketidakpastian pemasangan dan mendukung keandalan saluran pipa jangka panjang.
Tianshun telah memproduksi produk pendukung saluran pipa di fasilitasnya di Yangzhou sejak tahun 2012 dan memasok solusi untuk aplikasi perpipaan industri, termasuk uap, air dingin, dan layanan kriogenik. Dengan meninjau dimensi pipa, persyaratan isolasi, beban desain, dan data pergerakan, tim teknik dapat membantu mengidentifikasi konfigurasi dukungan yang sesuai dan memperjelas dokumentasi yang diperlukan untuk proyek Anda.
Jika Anda mencari sumber yang disesuaikanDukungan Geser Pipa Pra-insulasiuntuk instalasi baru atau peningkatan jalur pipa yang sudah ada, siapkan jadwal dukungan pipa, spesifikasi insulasi, dan data analisis tegangan sebelum meminta penawaran. Kunjungi halaman produk Tianshun untuk meninjau pendekatan desain yang tersedia, danHubungi kamiuntuk mendiskusikan persyaratan teknis Anda, opsi material, ruang lingkup inspeksi, dan kebutuhan pengiriman proyek.
