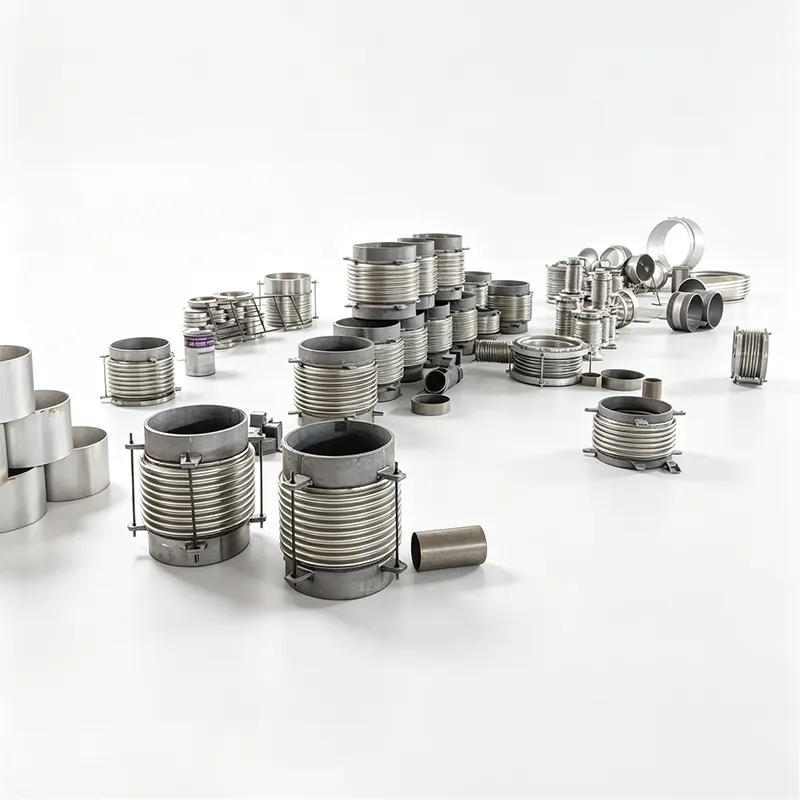

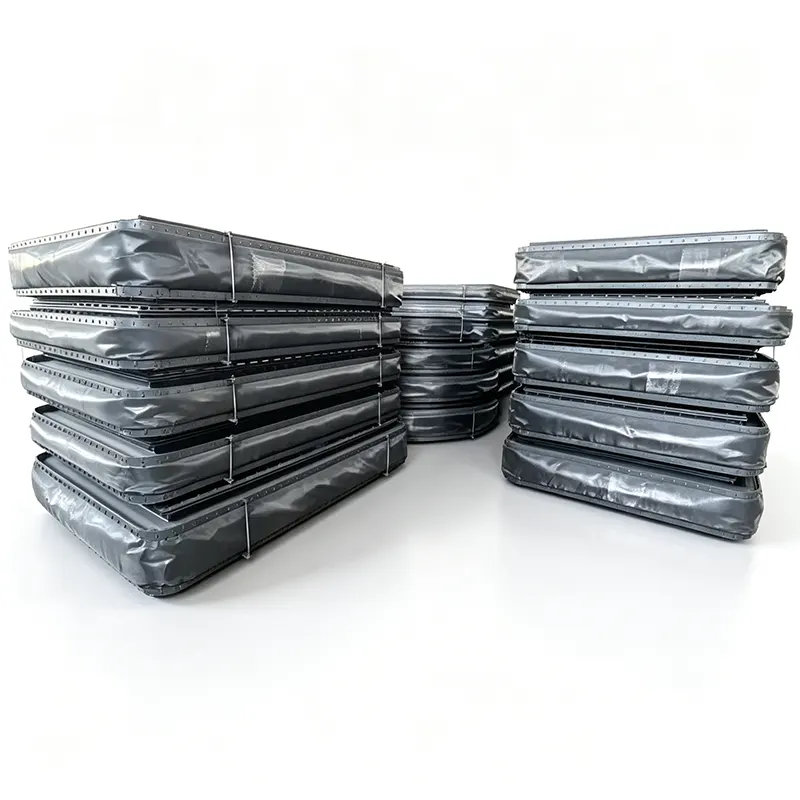

Sambungan Ekspansi Bellow Logam

Yangzhou Tianshun telah memproduksi sambungan ekspansi bellow logam sejak tahun 2012. Dengan 14 tahun pengalaman terfokus dan pabrik seluas 35.000 m² yang dikelola oleh lebih dari 100 personel berkualifikasi, kami menyediakan desain standar dan sepenuhnya khusus ke lebih dari 45 negara. Sambungan ekspansi kami dibuat sesuai standar EJMA dan didukung oleh ketertelusuran material, pengujian non-destruktif 100%, dan pengujian tahan hidrostatis pada setiap unit.

Mengapa keandalan masuk ke dalam desain, bukan hanya brosurnya

Kehidupan kelelahan dihitung, bukan diasumsikan

Siklus hidup ditentukan berdasarkan pedoman EJMA untuk cakupan operasi sebenarnya — yang mencakup gerakan aksial, lateral, dan sudut secara bersamaan. Desain standar diverifikasi untuk 1.000, 3.000, atau 5.000 siklus penuh, memastikan sambungan bekerja sesuai prediksi di seluruh siklus termal, tidak hanya di atas kertas.

Integritas material didukung oleh dokumen

Setiap bahan bellow panas — SS304, SS316L, SS321, Inconel 625, atau Hastelloy — dilengkapi dengan sertifikat pabrik penuh dan catatan ketertelusuran. Untuk layanan korosif seperti jalur katalis FCCU atau transfer bahan kimia, kami merekomendasikan dan menyediakan paduan nikel tinggi yang tahan terhadap retak korosi tegangan klorida.

Konstruksi multi-lapis dengan cerita bawaan

Jika tekanan atau keselamatan menuntutnya, kami menggunakan bellow multi-lapis, bukan satu lapis. Struktur berlapis menambah kekuatan, mempertahankan fleksibilitas, dan memberikan redundansi keselamatan: jika lapisan dalam berlubang, lapisan luar akan menahan tekanan untuk sementara sementara kebocoran terdeteksi melalui lubang – pemeliharaan yang dapat diprediksi, bukan penghentian yang tidak direncanakan.

Lasan yang melewati 100% NDT

Jahitan memanjang dan melingkar bellow, serta las sambungan, menjalani pemeriksaan radiografi (RT) atau penetran (PT) 100%. Tukang las internal kami memiliki prosedur yang memenuhi syarat, dan sebelum pengiriman setiap unit diuji secara hidrostatis pada 1,5 kali tekanan desain. Tidak ada pengambilan sampel — setiap sambungan meninggalkan pabrik dengan laporan pengujiannya sendiri.

Stabilitas terhadap menggeliat dan resonansi

Geliat kolom dan tekuk dalam bidang dicegah melalui tegangan tekanan akar rata-rata kuadrat yang dihitung dengan tepat dan fitur anti-geliat yang terbukti. Secara internal, pelapis aliran mengurangi turbulensi, erosi, dan getaran yang disebabkan oleh aliran; penutup luar atau batang pengikat dirancang untuk melindungi elemen bellow dan memandu pergerakan — tidak hanya ditambahkan sebagai aksesori standar, namun juga disesuaikan ukurannya untuk layanan tertentu.

Ruang lingkup teknis

Jenis disesuaikan dengan muatan pipa, bukan hanya kode katalog

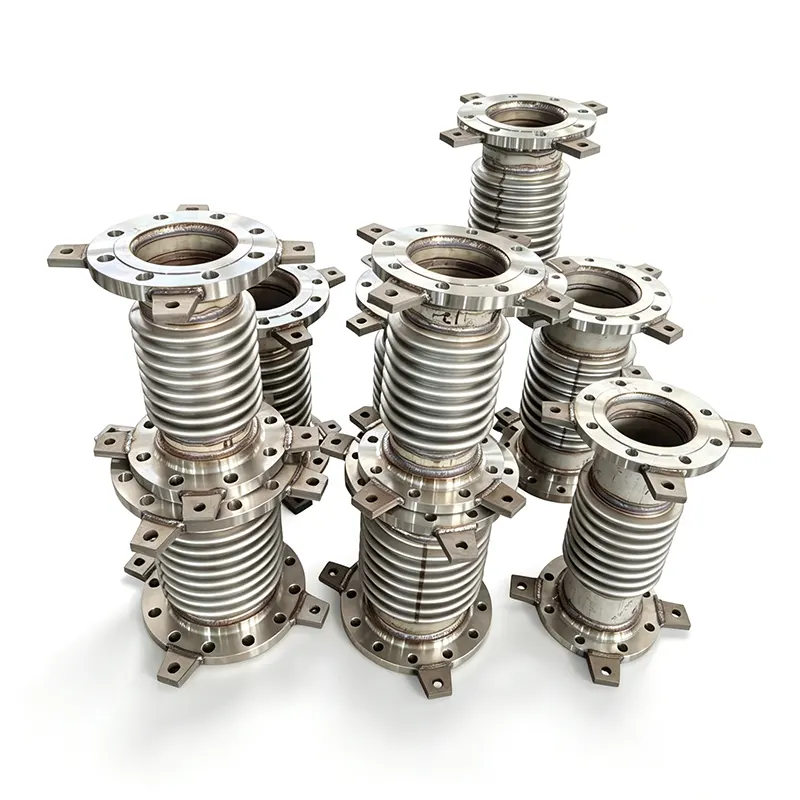

Sambungan ekspansi bellow aksial – untuk ekspansi termal lurus di mana jangkar dan pemandu menangani gaya dorong tekanan.

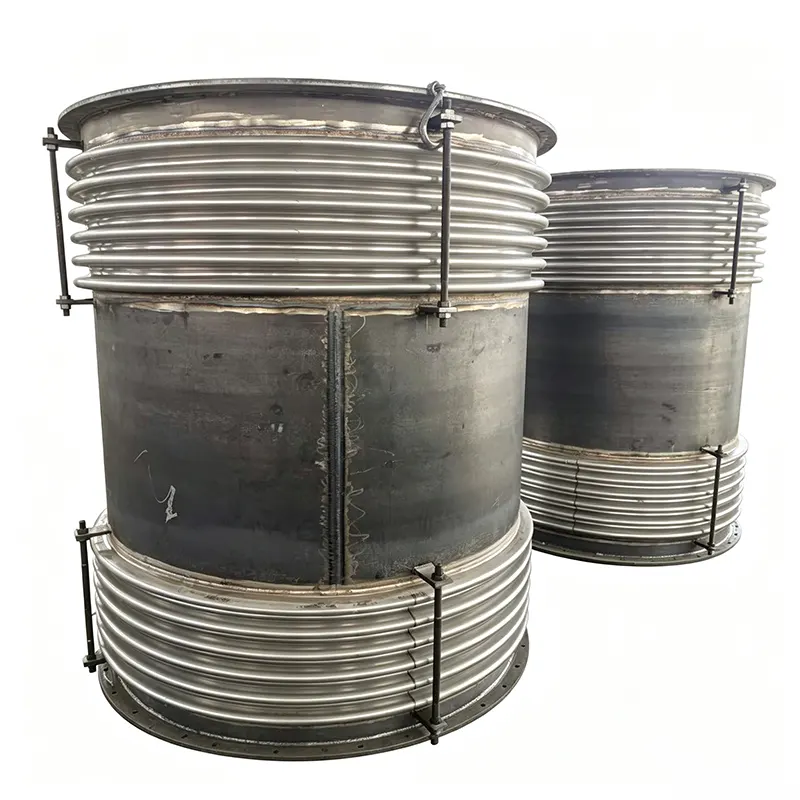

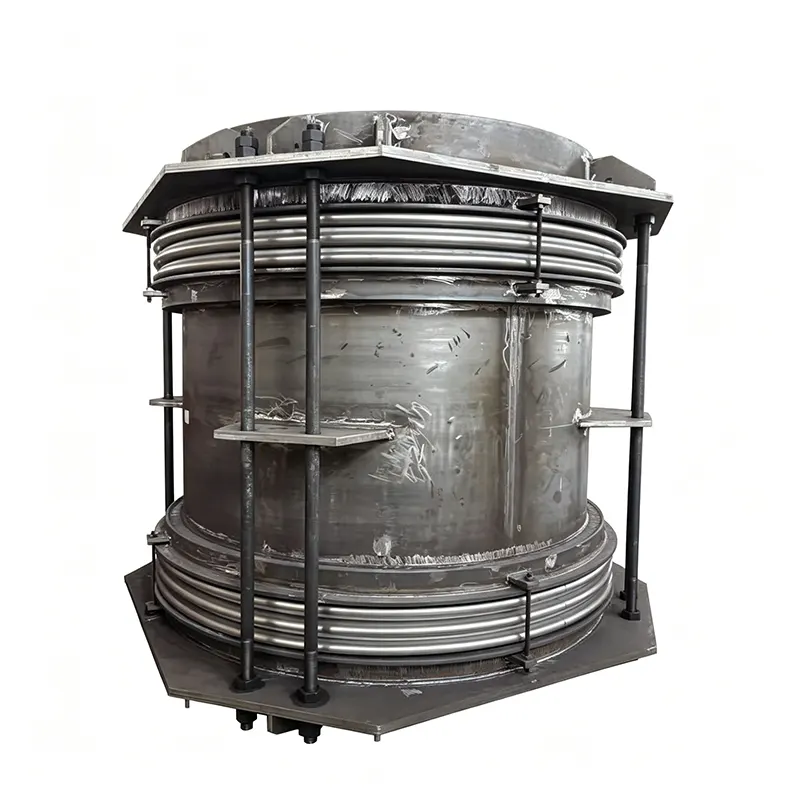

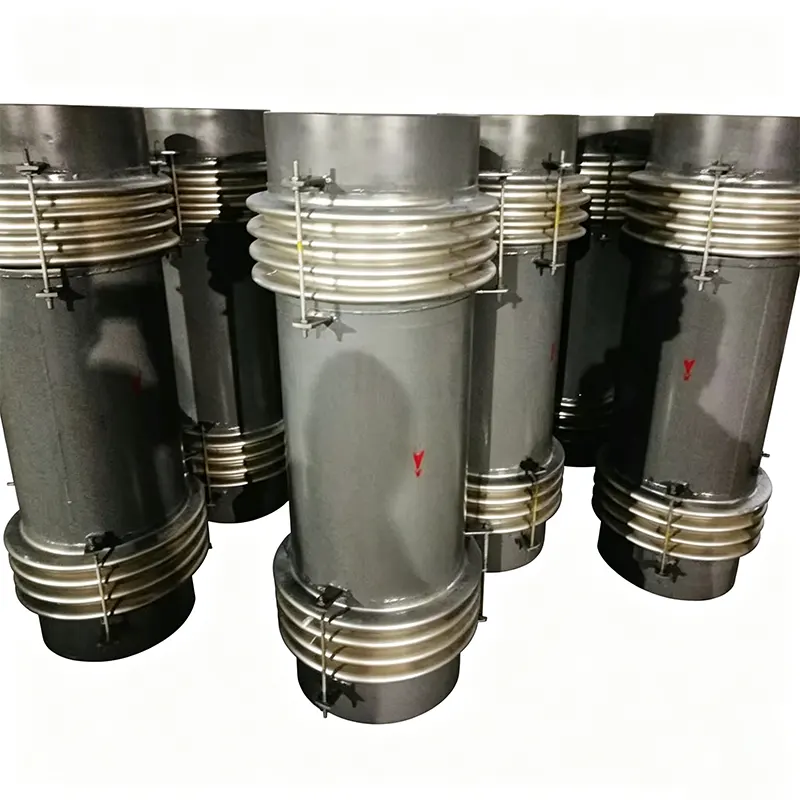

Sambungan ekspansi universal (diikat) – menyerap gerakan lateral dan sudut yang besar dengan batang pengikat yang mengambil gaya dorong; banyak digunakan di ruang pompa di Asia Tenggara untuk melindungi selubung pompa.

Sambungan bellow berengsel – membatasi pergerakan pada bidang sudut tunggal, ideal untuk menyerap ekspansi pada kaki pipa berbentuk z sambil menahan tekanan dorong.

Sambungan ekspansi gimbal – memungkinkan pergerakan sudut di beberapa bidang, sering kali dipasangkan dalam set untuk menyerap pergerakan sistem perpipaan yang kompleks.

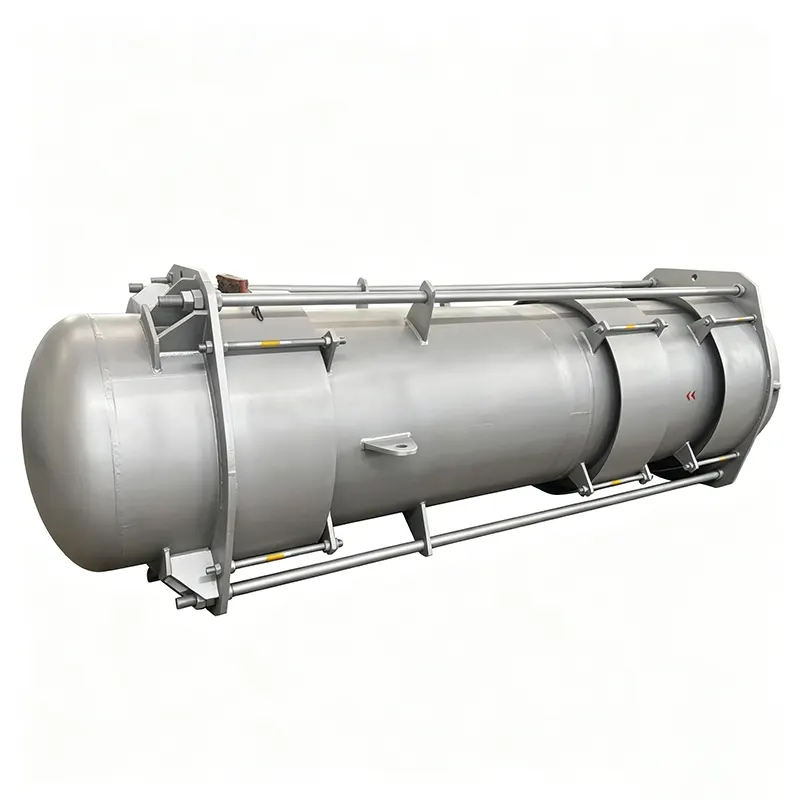

Sambungan ekspansi bertekanan seimbang – menghilangkan gaya dorong tekanan pada peralatan yang terhubung seperti turbin dan penukar panas, yang penting jika gaya dorong bellow tidak dapat ditransfer ke jangkar.

Bellow bertekanan eksternal – digunakan jika diperlukan kompresi aksial yang besar, atau jika bellow harus dilindungi dari kerusakan eksternal dan aliran turbulen.

Setiap jenis dikonfigurasikan dengan selongsong bagian dalam, penutup luar, dan rekomendasi panduan yang benar untuk aplikasinya — tidak dikirimkan secara langsung kecuali diminta secara eksplisit.

Di mana mereka bekerja, dan bagaimana pilihan material mengikuti prosesnya

Pembangkit listrik – saluran pembuangan turbin, saluran bubuk batubara boiler, jalur sirkulasi pemanas distrik. Diameter besar, suhu tinggi, gerakan gabungan. Inconel 625 atau SS321 khas untuk ketahanan terhadap suhu dan kelelahan.

Kilang dan pabrik petrokimia – FCCU, jalur penukar panas, pipa transfer minyak. Paduan tahan korosi seperti Inconel 625 atau Hastelloy dipilih berdasarkan kandungan sulfur, klorida, dan suhu pengoperasian.

Pemanasan distrik dan HVAC – saluran uap, sirkuit air dingin. Penekanan pada siklus hidup aksial yang terbukti; baja karbon dan bellow SS304 dengan lapisan pelindung eksternal adalah hal yang umum.

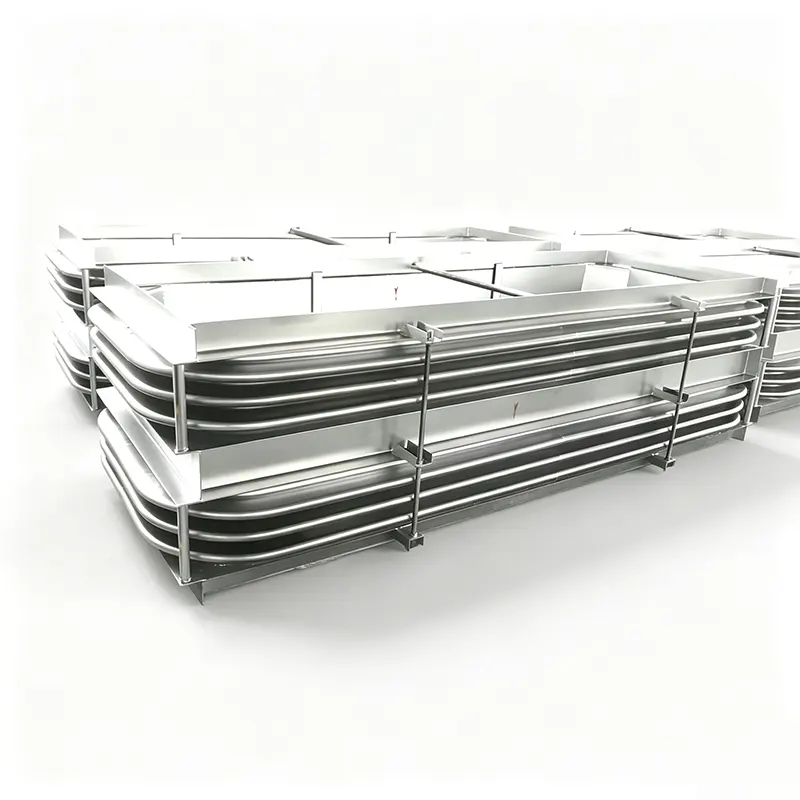

Pabrik baja dan proses metalurgi – kompor ledakan panas, sistem kokas, saluran ekstraksi debu. Ketika suhu servis melebihi 800 °C, kami menyarankan apakah bellow logam dengan lapisan internal dapat direkayasa, atau apakah kompensasi alternatif seperti unit persegi panjang berlapis tahan api lebih tepat. Bimbingan teknik yang jujur, bukan penjualan yang dipaksakan.

Pengolahan air dan stasiun pompa – isolasi getaran pelepasan pompa, transfer air jarak jauh. Sambungan ekspansi yang diikat menahan gaya dorong tekanan dan mencegahnya disalurkan ke flensa pompa dan blok dorong beton.

Sertifikasi dan bukti berulang

Sistem mutu kami bersertifikat ISO 9001:2015. Produk memenuhi persyaratan penandaan CE jika berlaku, dan desain dapat diverifikasi sesuai standar ASME atau API bila ditentukan. Namun, bukti terbaiknya adalah bisnis yang berulang: lebih dari 70% pesanan kami berasal dari mitra jangka panjang yang melakukan pemesanan ulang karena kinerja produk sesuai dengan lembar data.

Seperti apa bekerja dengan Tianshun

Anda berurusan dengan manajer akun khusus yang memahami produk secara teknis, bukan hanya secara komersial.

Pertanyaan menerima balasan substantif dalam waktu 24 jam, termasuk saran seleksi awal jika Anda membagikan data pengoperasian dasar.

Tim teknik memberikan rekomendasi material, perhitungan pergerakan, dan panduan pemasangan.

Desain khusus — mulai dari diameter non-standar hingga kombinasi material eksotik — ditangani secara rutin, bukan sebagai pengecualian.

Penjadwalan produksi transparan; pengiriman tepat waktu adalah hal biasa.

Dukungan purna jual mencakup pengawasan pemasangan dan konsultasi pemeliharaan selama masa pakai sambungan.

Yangzhou Tianshun Pipa Technology Co, Ltd.

Fasilitas seluas 35.000 m², Jiangsu, Tiongkok – dikirimkan ke lebih dari 45 negara.

Kami tidak hanya menjual sambungan ekspansi. Kami memastikannya berfungsi dengan benar di sistem Anda.
