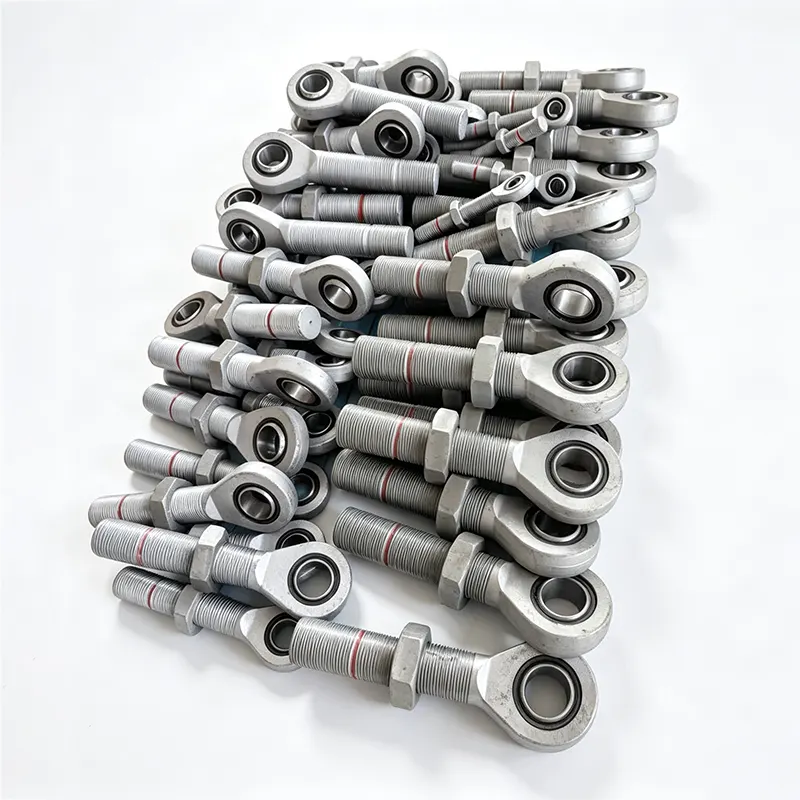

Ketika perpipaan industri harus mengakomodasi ekspansi termal sekaligus menahan beban kejut mendadak,TianshunmenyediakanSnubber Hidraulik untuk Pengekangan Pipadirancang untuk membantu menjaga stabilitas sistem dalam kondisi pengoperasian yang menuntut. Perangkat yang peka terhadap kecepatan ini memungkinkan pergerakan pipa secara bertahap selama pengoperasian normal dan memberikan penahan dinamis ketika perpindahan cepat mengancam integritas pipa.
Snubber hidraulik adalah perangkat penahan dinamis yang penting di pembangkit listrik, fasilitas petrokimia, kilang, dan instalasi industri lainnya di mana sistem perpipaan menghadapi gaya seismik, water hammer, transien tekanan, dan gangguan terkait peralatan. Tidak seperti penahan kaku konvensional, penahan ini mengakomodasi pergerakan termal yang lambat sekaligus menahan perpindahan yang tiba-tiba dan berkecepatan tinggi. Artikel ini menjelaskan prinsip pengoperasian, komponen utama, pertimbangan teknik, aplikasi, dan persyaratan pemeliharaan. Panduan ini juga menguraikan cara memilih peralatan yang sesuai untuk proyek penahan pipa tertentu dan bagaimana Tianshun dapat mendukung kebutuhan perpipaan industri.
Snubber hidraulik adalah perangkat mekanis-hidraulik khusus yang membatasi pergerakan cepat dalam sistem perpipaan sekaligus memungkinkan pergerakan yang relatif tidak terbatas pada kecepatan rendah. Mereka sangat berharga dalam instalasi di mana pipa mengembang, berkontraksi, atau bergeser selama siklus pengoperasian normal namun harus tetap terkendali selama kejadian dinamis yang tidak terduga.
Snubber hidrolik tipikal berisi silinder, piston, batang piston, cairan hidrolik, mekanisme kontrol aliran internal, segel, dan sambungan ujung. Ketika pipa bergerak lambat karena perubahan suhu, fluida hidrolik mengalir melalui saluran yang dikalibrasi, sehingga memungkinkan piston untuk bergerak. Ketika gerakan melebihi kecepatan aktivasi yang ditentukan perangkat, hambatan hidrolik meningkat secara signifikan, membantu menahan pipa.
Snuber hidraulik umumnya bekerja berdampingan dengan penyangga penahan beban, bukan menggantikannya. Gantungan pegas, sepatu pipa, dan penyangga lainnya memikul beban pipa dan mengakomodasi pergerakan normal, sementara snubber memberikan penahan terhadap beban dinamis tertentu.
Untuk detail spesifik proyek, tinjau informasi produk Snubber Hidraulik untuk Penahan Pipa Tianshun.
Prinsip operasinya bergantung pada hubungan antara kecepatan piston dan hambatan hidrolik. Perangkat ini merespons secara berbeda terhadap perpindahan bertahap dan pergerakan tiba-tiba, membantu sistem perpipaan tetap fleksibel selama pengoperasian biasa tanpa mengorbankan pengendalian dinamis.
Pipa industri mengalami perubahan dimensi seiring naik dan turunnya suhu pengoperasian. Selama pergerakan yang cukup lambat, snubber memungkinkan pistonnya bergerak melalui silinder dengan hambatan terbatas. Hal ini membantu mencegah pembatasan ekspansi dan kontraksi termal yang tidak perlu.
Selama kejadian seismik, water hammer, turbin trip, atau transien serupa, kecepatan pipa dapat meningkat dengan cepat. Mekanisme hidrolik internal snubber membatasi aliran fluida ketika kondisi aktivasi yang ditentukan tercapai.
Meningkatnya resistensi hidrolik membuat pergerakan piston lebih jauh menjadi lebih sulit. Perangkat kemudian mentransfer gaya penahan yang dihasilkan melalui sambungan pemasangannya ke struktur pendukung, membantu membatasi perpindahan pipa yang berlebihan.
Setelah transien mereda, mekanisme dapat kembali ke perilaku normal yang memungkinkan pergerakan, tergantung pada desainnya. Ukuran, pemasangan, dan pemeliharaan yang benar penting untuk memastikan bahwa snubber merespons sebagaimana mestinya sepanjang masa pakainya.
Snubber hidraulik yang ditentukan dengan tepat menawarkan beberapa keunggulan teknis untuk sistem perpipaan industri.
Salah satu batasan penting adalah bahwa snubber hidrolik bukanlah solusi universal untuk setiap masalah getaran. Kesesuaiannya bergantung pada karakteristik pergerakan, rentang frekuensi, kasus beban, dan persyaratan kinerja sistem perpipaan. Getaran dengan amplitudo rendah dan frekuensi tinggi mungkin memerlukan pendekatan pengendalian getaran yang berbeda atau saling melengkapi.
Snubber hidraulik sering kali dipertimbangkan untuk jaringan perpipaan kritis yang perpindahannya secara tiba-tiba dapat memengaruhi kelangsungan operasional, integritas peralatan, atau keselamatan instalasi.
Jalur uap utama, pipa air umpan, dan sirkuit berenergi tinggi lainnya mungkin mengalami beban dinamis selama trip peralatan, transien tekanan, atau peristiwa seismik. Snubber membantu menahan pergerakan ketika kondisi desain memerlukannya.
Perpipaan proses yang terhubung ke pompa, kompresor, tungku, dan peralatan bertekanan mungkin terkena perubahan kondisi pengoperasian yang cepat. Pengekangan yang dirancang dengan benar dapat membantu mengendalikan beban sementara dan melindungi sambungan yang rentan.
Sistem perpipaan yang berhubungan dengan keselamatan mungkin memerlukan dokumentasi kinerja penahan, kualifikasi lingkungan, dan evaluasi seismik secara hati-hati. Seleksi harus mengikuti kode proyek yang berlaku dan persyaratan kualifikasi daripada hanya mengandalkan deskripsi produk secara umum.
Pemrosesan gas, fasilitas gas alam cair, dan jalur transfer tekanan tinggi mungkin memerlukan pengaturan dukungan khusus untuk mengakomodasi pergerakan operasi sambil mengendalikan kejadian dinamis tertentu.
Sambungan ekspansi bellow logam dan komponen serupa mungkin sensitif terhadap perpindahan berlebihan atau pembebanan eksternal. Snubber yang diposisikan dengan benar dapat membantu membatasi pergerakan selama kondisi transien yang ditentukan, asalkan pengaturan penahan yang lengkap dirancang untuk beban sambungan dan perpipaan.
Kinerja snubber hidrolik bergantung pada beberapa parameter desain yang saling berhubungan. Tabel berikut merangkum nilai-nilai representatif yang dipublikasikan dalam informasi produk Tianshun. Persyaratan sebenarnya harus dikonfirmasi untuk model dan proyek tertentu.
| Parameter | Rentang atau Opsi Representatif | Pertimbangan Rekayasa |
|---|---|---|
| Kapasitas beban | Sekitar 5 kN hingga 500 kN ke atas untuk unit yang disesuaikan | Harus mengakomodasi gaya penahan yang diperhitungkan dan kasus beban tertentu. |
| Pukulan standar | 100, 150, 200, 300, dan 500mm | Harus mencakup perpindahan termal yang diharapkan dan toleransi pemasangan. |
| Kecepatan aktivasi | Biasanya 5–50 mm/s, tergantung spesifikasi | Harus membedakan pergerakan pipa normal dari kondisi dinamis yang memerlukan pengendalian. |
| Suhu pengoperasian standar | Sekitar -40°C hingga +120°C | Verifikasi kesesuaian cairan, segel, dan material pada suhu servis sebenarnya. |
| Bahan silinder | Pilihan baja karbon atau baja paduan | Pemilihan tergantung pada beban, lingkungan, dan spesifikasi proyek. |
| Akhiri koneksi | Opsi mata batang, clevis, sambungan bola, dan berulir | Harus sesuai dengan keterikatan struktural dan arah pergerakan yang diizinkan. |
| Pengujian | Pengujian fungsional, tekanan, dan kebocoran sesuai spesifikasi | Konfirmasikan catatan inspeksi dan dokumentasi yang diperlukan sebelum penerimaan. |
Nilai-nilai ini merupakan informasi indikatif produk, bukan pengganti lembar data yang disetujui atau penghitungan spesifik proyek. Untuk layanan nuklir, suhu tinggi, atau layanan penting lainnya, konfirmasikan persyaratan kualifikasi yang berlaku secara langsung dengan pabrikan.
Memilih snubber hidrolik memerlukan koordinasi antara analisis tegangan pipa, desain pendukung, antarmuka peralatan, dan kondisi lokasi. Pembelian berdasarkan diameter pipa nominal saja tidak cukup.
Tentukan apakah penahan tersebut harus mengatasi beban seismik, guncangan air, pelepasan katup pengaman, trip peralatan, pergerakan yang disebabkan oleh angin, atau transien lainnya. Kasus beban pengatur menetapkan kinerja pengekangan yang diperlukan.
Gunakan analisis tegangan pipa yang disetujui untuk menentukan gaya tarik dan kompresi yang diperlukan. Periksa peringkat snubber, kekuatan attachment, baja struktural, las, dan komponen pipa yang disambung sebagai bagian dari jalur beban lengkap.
Tetapkan perkiraan perjalanan termal panas ke dingin, posisi pemasangan, dan kemungkinan perpindahan pada kondisi pengoperasian yang berlaku. Stroke yang memadai membantu mencegah kontak akhir perjalanan yang tidak diinginkan dan gangguan pada pergerakan pipa normal.
Kecepatan aktivasi harus sesuai dengan rentang pergerakan normal yang diharapkan dan kejadian dinamis yang memerlukan pengendalian. Kalibrasi yang salah dapat mengakibatkan resistensi yang tidak diinginkan selama pengoperasian rutin atau respons yang tidak memadai selama transien.
Tinjau suhu lingkungan dan pipa, paparan korosi, kelembapan, kompatibilitas cairan, dan persyaratan lingkungan khusus lainnya. Aplikasi khusus mungkin memerlukan material yang ditingkatkan, segel, lapisan pelindung, atau pengujian kualifikasi.
Identifikasi kode desain yang mengatur dan spesifikasi proyek. Tergantung pada penerapannya, hal ini mungkin mencakup persyaratan yang relevan dari ASME B31.1, ASME B31.3, standar MSS, atau spesifikasi layanan nuklir. Konfirmasikan edisi yang tepat, penerapan, dan cakupan kualifikasi yang diperlukan dengan teknisi yang bertanggung jawab.
Untuk informasi tambahan mengenai peralatan pendukung pelengkap, jelajahi dukungan pegas Tianshun yang konstan dan tinjau bagaimana komponen yang dipilih dapat bekerja sama dalam sistem pendukung perpipaan yang terkoordinasi.
Bahkan snubber hidraulik yang dipilih dengan benar dapat berkinerja buruk jika tidak dipasang dengan benar atau tidak dirawat dengan baik. Pemasangan dan inspeksi harus mengikuti instruksi pabrik dan dokumentasi proyek yang disetujui.
Inspeksi harus mempertimbangkan kebocoran cairan hidrolik, korosi, kerusakan batang piston, sambungan longgar, segel rusak, perpindahan abnormal, dan bukti adanya gangguan mekanis. Setiap kondisi yang tidak biasa harus diperiksa berdasarkan petunjuk servis dari pabriknya.
Interval inspeksi dan jadwal perbaikan harus mencerminkan manual peralatan, lingkungan pengoperasian, riwayat kejadian, dan persyaratan proyek. Panduan Tianshun yang diterbitkan menunjukkan inspeksi dengan interval sekitar tiga hingga lima tahun dan kemungkinan perbaikan sekitar sepuluh tahun dalam kondisi layanan normal; hal ini harus diperlakukan sebagai pedoman umum dan bukan sebagai persyaratan universal. Aplikasi yang kritis terhadap keselamatan mungkin memerlukan jadwal yang berbeda.
Setelah kejadian seismik yang signifikan atau perubahan dasar desain lainnya, periksa sistem penahan sesuai dengan prosedur lokasi yang berlaku sebelum mengembalikan peralatan yang terkena dampak ke layanan.
Tujuan utamanya adalah untuk memungkinkan pergerakan pipa yang lambat selama kondisi operasi normal sekaligus membatasi perpindahan cepat yang disebabkan oleh peristiwa dinamis tertentu. Hal ini membantu mengontrol beban yang disalurkan ke perpipaan, peralatan yang terhubung, dan struktur pendukung.
Gantungan pegas menopang berat pipa sekaligus mengakomodasi pergerakan termal. Snubber hidraulik pada dasarnya memberikan pengekangan dinamis dan umumnya tidak menggantikan fungsi penahan beban dari suatu penyangga. Keduanya dapat digunakan dalam sistem perpipaan yang sama untuk tujuan teknik yang berbeda.
Mulailah dengan analisis tegangan perpipaan yang disetujui dan identifikasi kasus beban dinamis yang mengaturnya. Pemilihannya harus mempertimbangkan gaya penahan, kapasitas tarik dan kompresi, langkah, beban pemasangan, dan kekuatan sistem pemasangan yang lengkap.
Banyak snubber hidraulik mendukung pemasangan horizontal, vertikal, atau miring, namun orientasi yang diizinkan bergantung pada desain. Konfirmasikan instruksi pabrik, konfigurasi pemasangan, dan batasan khusus proyek apa pun sebelum pemasangan.
Ya. Inspeksi harus mencakup kebocoran, korosi, kondisi batang, sambungan, dan kinerja fungsional sebagaimana berlaku. Jadwal inspeksi dan overhaul harus mengikuti panduan pabrikan dan persyaratan pengoperasian instalasi.
Tidak. Tujuan utamanya adalah untuk menahan pergerakan cepat dan beban sementara tertentu. Getaran dengan amplitudo rendah dan frekuensi tinggi yang terus menerus mungkin memerlukan analisis tambahan dan tindakan pengendalian getaran lainnya.
Menyediakan kapasitas beban, langkah, suhu pengoperasian dan lingkungan yang diperlukan, kecepatan aktivasi, orientasi pemasangan, sambungan ujung, tegangan pipa atau gambar penyangga, kondisi lingkungan, dan standar proyek yang berlaku. Detail ini membantu pabrikan menilai konfigurasi yang sesuai.
Snubber hidraulik untuk penahan pipa memainkan peran penting dalam sistem perpipaan industri yang harus mengakomodasi pergerakan termal rutin sekaligus menahan gaya dinamis yang tiba-tiba. Pemilihan yang benar bergantung pada beban yang dihitung, persyaratan kayuhan, karakteristik aktivasi, detail pemasangan, kompatibilitas material, serta standar desain dan kualifikasi yang berlaku. Mengintegrasikan snubber dengan penyangga pipa yang sesuai dan komponen ekspansi membantu menciptakan sistem penahan yang terkoordinasi daripada mengandalkan satu perangkat untuk menyelesaikan setiap masalah pergerakan.
Tianshun mendukung proyek perpipaan industri dengan solusi snubber hidrolik dan produk pendukung saluran pipa terkait. Jika Anda merencanakan instalasi baru, meningkatkan sistem penahan yang ada, atau mencari peralatan yang disesuaikan untuk kondisi pengoperasian yang sulit, persiapkan persyaratan teknis Anda danHubungi kamiuntuk mendiskusikan konfigurasi yang sesuai, pertimbangan teknik, dan opsi penawaran khusus proyek.
