Dukungan Pegas Variabel untuk Saluran Pipamerupakan komponen penting untuk sistem perpipaan industri yang mengalami pergerakan vertikal yang disebabkan oleh ekspansi termal, kontraksi, getaran, atau perubahan kondisi operasi.Tianshunmemproduksi solusi penyangga pegas yang terstandarisasi dan disesuaikan yang dirancang untuk menyeimbangkan beban pipa, mengakomodasi perpindahan yang terkendali, dan membantu melindungi peralatan yang terhubung dalam aplikasi yang menuntut seperti pembangkit listrik, fasilitas petrokimia, sistem minyak dan gas, dan proyek pengolahan air.
Sistem pendukung pipa yang dirancang dengan baik harus melakukan lebih dari sekadar memikul beban statis pipa. Perpipaan industri dapat bergerak seiring perubahan suhu dan kondisi pengoperasian, sehingga menimbulkan gaya tambahan pada penyangga, nozel peralatan, katup, flensa, dan sambungan struktural. Penopang Pegas Variabel untuk Pipa menggunakan karakteristik elastis pegas untuk memberikan dukungan berkelanjutan sekaligus memungkinkan pergerakan vertikal terkendali. Artikel ini menjelaskan prinsip kerja, komponen utama, spesifikasi teknis, aplikasi, faktor pemilihan, dan pertimbangan manufaktur, membantu insinyur dan pembeli industri memahami kapan dukungan pegas variabel merupakan solusi yang tepat.
Daftar isi
- Apa Dukungan Pegas Variabel untuk Pipa?
- Mengapa Dukungan Pegas Variabel Dibutuhkan?
- Bagaimana Cara Kerja Dukungan Pegas Variabel?
- Apa Spesifikasi Teknis Utamanya?
- Apa Komponen Utamanya?
- Apa Keuntungan Utamanya?
- Dimana Dukungan Pegas Variabel Digunakan?
- Bagaimana Seharusnya Anda Memilih Dukungan Pegas yang Tepat?
- Mengapa Kualitas Manufaktur Penting?
- Bagaimana Perbandingannya dengan Penopang Pipa Lainnya?
- Pertanyaan yang Sering Diajukan
- Kesimpulan

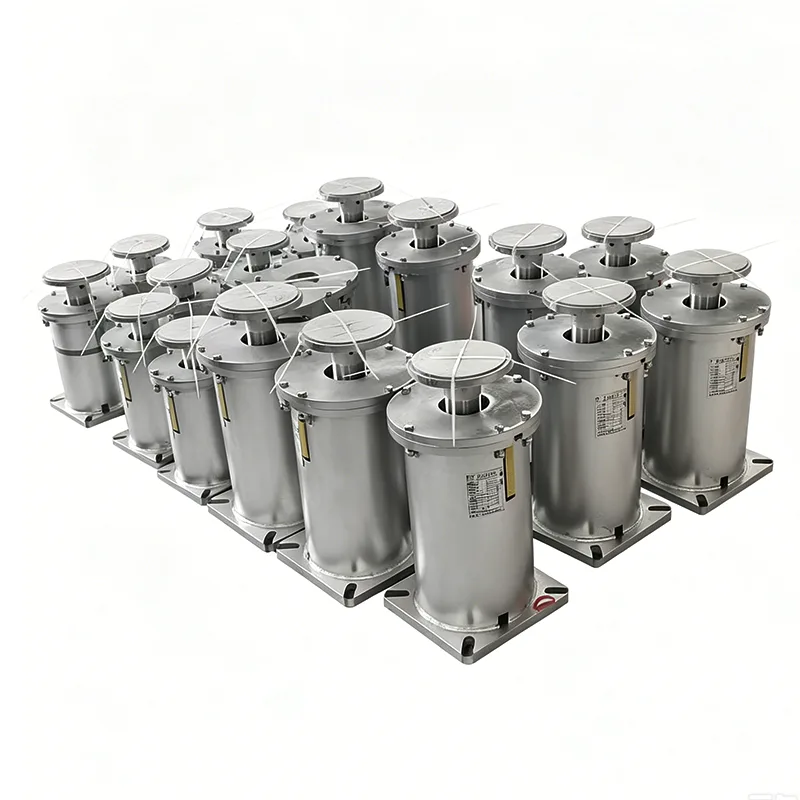

Apa Dukungan Pegas Variabel untuk Pipa?
Penopang Pegas Variabel untuk Pipa adalah penopang mekanis elastis yang dirancang untuk menahan beban pipa sekaligus mengakomodasi perpindahan vertikal. Alih-alih membatasi pergerakan pipa sepenuhnya, ia menggunakan mekanisme pegas untuk memberikan gaya pendukung yang berubah sesuai dengan defleksi pegas.
Desain ini sangat berguna untuk jaringan pipa industri yang terkena fluktuasi suhu. Misalnya, pipa uap dapat bergerak secara vertikal karena memanas selama pengoperasian dan berkontraksi setelah dimatikan. Penopang yang kaku dapat membatasi pergerakan ini dan memindahkan gaya yang tidak diinginkan ke sistem perpipaan. Dukungan pegas variabel memberikan fleksibilitas terkendali sambil terus membawa beban yang diperlukan.
Tianshun telah memproduksi produk pendukung saluran pipa sejak tahun 2012 dan melaporkan memasok lebih dari 800.000 set untuk proyek industri di seluruh dunia. Rentang dukungan pegas variabelnya mencakup berbagai konfigurasi, kapasitas beban, opsi perjalanan, dan solusi khusus untuk berbagai kebutuhan teknik.
Mengapa Dukungan Pegas Variabel Dibutuhkan?
Rekayasa saluran pipa melibatkan keseimbangan antara dukungan struktural dan pergerakan terkendali. Suatu pipa harus tetap mendapat dukungan yang memadai tanpa menimbulkan tegangan sekunder yang berlebihan ketika posisinya berubah selama pengoperasian.
- Gerakan termal:Mengakomodasi perpindahan vertikal terkendali yang disebabkan oleh pemanasan dan pendinginan.
- Distribusi beban:Mempertahankan dukungan berkelanjutan untuk pipa dan komponen terkait.
- Manajemen stres:Membantu mengurangi gaya berlebihan yang ditransmisikan ke peralatan yang terhubung.
- Kontrol getaran:Menyediakan mekanisme dukungan elastis untuk mengoperasikan sistem perpipaan.
- Perlindungan peralatan:Membantu mengurangi pemuatan yang tidak diinginkan di sekitar nozel, flensa, dan sambungan sensitif.
- Fleksibilitas teknik:Konfigurasi yang berbeda dapat dipilih sesuai dengan kondisi instalasi.
Pemilihan yang benar harus didasarkan pada parameter teknik aktual, bukan hanya diameter pipa saja. Berat pipa, suhu pengoperasian, perpindahan vertikal, posisi pemasangan, dan ruang struktural yang tersedia semuanya memengaruhi pemilihan penyangga.
Bagaimana Cara Kerja Dukungan Pegas Variabel?
Prinsip dasar pengoperasiannya didasarkan pada perilaku elastis pegas. Ketika pipa bergerak secara vertikal, pegas membelok dan gaya pendukungnya pun berubah. Hal ini memungkinkan support untuk mengikuti pergerakan pipa sambil terus membawa beban.
Ketika pipa yang didukung bergerak ke bawah, pegas semakin terkompresi dan gaya pendukungnya meningkat. Ketika pipa bergerak ke atas, kompresi pegas berkurang dan gaya dukung berkurang. Variasi beban yang dihasilkan dikontrol dalam rentang operasi yang dirancang.
Karakteristik ini membuat penyangga pegas variabel cocok untuk sistem yang diperkirakan akan terjadi pergerakan termal vertikal tetapi variasi beban dalam jumlah tertentu dapat diterima. Untuk aplikasi yang memerlukan variasi gaya dukung yang sangat rendah pada rentang perjalanan yang besar, para insinyur mungkin mempertimbangkan dukungan pegas yang konstan.
Apa Spesifikasi Teknis Utamanya?
Spesifikasi teknis harus disesuaikan dengan desain perpipaan sebenarnya. Tianshun menyediakan berbagai konfigurasi yang ditujukan untuk mencakup kondisi operasi industri yang berbeda.
| Spesifikasi | Rentang atau Opsi Khas | Tujuan Rekayasa |
|---|---|---|
| Konfigurasi Dukungan | Tipe A, B, C, D, E, F, G | Memberikan fleksibilitas instalasi |
| Ukuran Musim Semi | Tidak.0–Tidak. 22 | Cocok dengan kebutuhan beban yang berbeda |
| Jangkauan Perjalanan | 30, 60, 90, 120, 180mm | Mengakomodasi gerakan vertikal yang berbeda |
| Beban Operasi | 0,2–400 kN | Mendukung beban pipa yang berbeda |
| Arah Pergerakan | Ke atas/bawah | Cocok dengan perpindahan termal yang diharapkan |
| Variabilitas Beban | ≤25% standar | Mengontrol variasi gaya pendukung |
| Bahan Perumahan | Baja Karbon Q235/Q355 | Memberikan kekuatan struktural |
| Perawatan Permukaan | Hot-Dip Galvanis / Dicat | Meningkatkan daya tahan lingkungan |
Karena kondisi operasi bervariasi dari satu proyek ke proyek lainnya, nilai-nilai ini harus diperlakukan sebagai referensi pemilihan dan bukan sebagai pengganti perhitungan teknik spesifik proyek.
Apa Komponen Utamanya?
Penopang pegas variabel biasanya menggabungkan beberapa komponen mekanis menjadi satu rakitan pendukung yang terkontrol. Setiap bagian berkontribusi terhadap pengoperasian dan pemasangan yang andal.
- Pegas heliks:Elemen elastis utama yang menghasilkan gaya pendukung.
- Pelat penghubung atas dan bawah:Hubungkan dukungan dengan rakitan pipa dan elemen struktural.
- Indikator beban:Memberikan informasi tentang posisi pegas, beban, atau perpindahan.
- Perangkat pengunci:Membantu mengamankan pegas selama transportasi, instalasi, dan commissioning.
- Perumahan pelindung:Membantu melindungi mekanisme pegas terhadap debu, air hujan, dan kontaminan lingkungan.
Untuk proyek industri yang menuntut, pemilihan komponen harus mempertimbangkan suhu pengoperasian, paparan korosi, kondisi beban, persyaratan pemeliharaan, dan lingkungan pemasangan.
Apa Keuntungan Utamanya?
Manfaat utama dari Dukungan Pegas Variabel untuk Pipa adalah kemampuannya untuk menggabungkan dukungan beban dengan gerakan vertikal yang terkendali. Hal ini menjadikannya pilihan praktis untuk banyak sistem perpipaan yang aktif secara termal.
- Perpindahan termal terkendali:Mekanisme pegas mengikuti pergerakan pipa vertikal tanpa menahan pipa sepenuhnya.
- Variasi beban yang dapat diprediksi:Gaya pendukung berubah sesuai dengan defleksi pegas dalam rentang yang dirancang.
- Pilihan spesifikasi luas:Ukuran pegas dan rentang perjalanan yang berbeda memungkinkan para insinyur menyesuaikan kapasitas dukungan dengan kebutuhan proyek.
- Instalasi fleksibel:Beberapa konfigurasi dukungan dapat mengakomodasi pengaturan struktural yang berbeda.
- Kenyamanan perawatan:Komponen modular dapat menyederhanakan pemeriksaan, penggantian, dan servis.
- Kustomisasi:Persyaratan beban, perpindahan, material, atau dimensi khusus dapat dipertimbangkan untuk proyek non-standar.
Dimana Dukungan Pegas Variabel Digunakan?
Penopang pegas variabel biasanya dipertimbangkan untuk sistem perpipaan industri di mana pergerakan vertikal terjadi selama pengoperasian normal. Aplikasi yang umum meliputi:
- Pipa uap dan air umpan di pembangkit listrik tenaga panas
- Sistem perpipaan kondensat dan tambahan
- Jaringan pipa proses petrokimia
- Pipa sambungan penukar panas
- Sistem transportasi minyak dan gas
- Stasiun kompresor gas alam dan ruang katup
- Jaringan pemanas sentral
- Fasilitas pengolahan air dan air limbah
- Sistem perpipaan kapal dan lepas pantai
Misalnya, dalam jalur proses bersuhu tinggi, pemanasan dan pendinginan berulang-ulang dapat menyebabkan ketinggian pipa berubah. Penyangga pegas yang dipilih dengan benar dapat mengakomodasi pergerakan ini sekaligus mempertahankan dukungan untuk pipa sepanjang siklus operasi.
Bagaimana Seharusnya Anda Memilih Dukungan Pegas yang Tepat?
Pemilihan yang benar dimulai dengan data proyek yang akurat. Membeli penyangga pegas hanya berdasarkan ukuran nominal pipa dapat mengakibatkan kapasitas beban atau jangkauan gerak yang tidak sesuai.
Insinyur dan pembeli harus menyiapkan informasi berikut sebelum meminta penawaran:
- Beban operasi pipa
- Beban terpasang atau dingin
- Beban pengoperasian atau panas
- Perpindahan vertikal yang diharapkan
- Arah gerakan
- Suhu pengoperasian
- Berat pipa dan insulasi
- Lokasi pemasangan dan ruang yang tersedia
- Bahan yang diperlukan dan perawatan permukaan
- Standar dan dokumentasi proyek yang berlaku
Memberikan informasi lengkap memungkinkan pemasok dukungan pegas variabel profesional untuk merekomendasikan konfigurasi yang sesuai dan menghindari desain ulang yang tidak perlu selama pemasangan.
Mengapa Kualitas Manufaktur Penting?
Performa penyangga pegas sangat bergantung pada akurasi pegas, kualitas material, konsistensi dimensi, kalibrasi beban, dan kualitas perakitan. Oleh karena itu, pengendalian manufaktur menjadi penting ketika dukungan menjadi bagian dari sistem perpipaan industri yang penting.
Tianshun menyatakan bahwa proses produksinya meliputi pemeriksaan bahan mentah, pembuatan pegas CNC, pengujian kinerja pegas, pemeriksaan dimensi produk jadi, kalibrasi beban, dan pemeriksaan pra-pengiriman. Sistem manajemen mutunya bersertifikat ISO 9001:2015, sementara perusahaan menyatakan bahwa produknya mematuhi standar internasional termasuk persyaratan CE dan API.
Untuk pesanan industri besar, pembeli juga harus mempertimbangkan apakah pabrikan dapat memberikan catatan inspeksi yang sesuai, data beban, dokumentasi material, informasi dimensi, dan dukungan teknis. Dokumen-dokumen ini dapat membuat instalasi, commissioning, dan pemeliharaan di masa depan menjadi lebih mudah dilacak.
Bagaimana Perbandingannya dengan Penopang Pipa Lainnya?
Penyangga pegas variabel tidak dimaksudkan untuk menggantikan setiap jenis penyangga pipa. Solusi yang tepat bergantung pada jumlah pergerakan pipa dan variasi gaya pendukung yang dapat diterima.
| Faktor Perbandingan | Dukungan Pegas Variabel | Dukungan Pipa Kaku | Dukungan Musim Semi yang Konstan |
|---|---|---|---|
| Gerakan Vertikal | Mengakomodasi gerakan terkontrol | Umumnya membatasi pergerakan | Mengakomodasi pergerakan yang lebih besar |
| Variasi Beban | Sedang | Dapat berubah secara tajam dengan kondisi pengekangan | Sangat rendah |
| Aplikasi Khas | Perpindahan termal umum | Perpindahan minimal | Perpindahan besar atau sistem sensitif |
| Kompleksitas Struktural | Sedang | Rendah | Lebih tinggi |
| Tingkat Biaya | Sedang | Umumnya lebih rendah | Umumnya lebih tinggi |
Perbedaan utamanya adalah hubungan antara gerakan dan kekuatan pendukung. Penopang pegas variabel memungkinkan gaya penopang berubah dalam rentang tertentu, sedangkan penopang pegas konstan dirancang untuk mempertahankan gaya penopang yang jauh lebih konsisten di seluruh rentang geraknya.
Pertanyaan yang Sering Diajukan
Apa fungsi utama dari Variable Spring Support untuk Pipeline?
Fungsi utamanya adalah untuk mendukung beban pipa sekaligus memungkinkan pergerakan vertikal terkendali yang disebabkan oleh ekspansi termal, kontraksi, getaran, atau perubahan kondisi pengoperasian.
Kapan sebaiknya penyangga pegas variabel digunakan sebagai pengganti penyangga kaku?
Dukungan pegas variabel harus dipertimbangkan ketika pipa perlu bergerak secara vertikal selama pengoperasian. Penopang yang kaku umumnya lebih cocok jika pergerakannya minimal dan pengekangan dapat diterima.
Apa perbedaan antara penyangga pegas variabel dan pegas konstan?
Penopang pegas variabel mengubah gaya pendukungnya seiring dengan defleksi pegas. Penopang pegas konstan dirancang untuk mempertahankan gaya pendukung yang hampir konstan sepanjang rentang perjalanan yang ditentukan, sehingga berguna untuk aplikasi di mana variasi beban harus diminimalkan.
Informasi apa yang diperlukan saat memesan penyangga pegas variabel?
Informasi penting biasanya mencakup beban pengoperasian, beban dingin, beban panas, perpindahan vertikal, arah pergerakan, suhu pengoperasian, kondisi pemasangan, ruang yang tersedia, persyaratan material, dan standar teknik yang berlaku.
Dapatkah Tianshun memberikan solusi dukungan pegas yang disesuaikan?
Ya. Tianshun menyediakan produk terstandar serta solusi khusus untuk kapasitas beban khusus, persyaratan perjalanan, dimensi, batasan pemasangan, material, dan persyaratan perawatan permukaan.
Kesimpulan
Sebuah dipilih dengan benarDukungan Pegas Variabel untuk Saluran Pipadapat memberikan keseimbangan praktis antara dukungan beban pipa dan pergerakan termal yang terkendali. Dengan memungkinkan perpindahan vertikal sambil mempertahankan kekuatan pendukung yang dapat diprediksi, hal ini dapat membantu mengelola tekanan pipa dan melindungi peralatan yang terhubung dalam pembangkit listrik, petrokimia, minyak dan gas, pengolahan air, dan aplikasi industri lainnya. Model yang paling sesuai harus selalu dipilih berdasarkan beban aktual, perpindahan, suhu, pemasangan, dan persyaratan struktural. Dengan konfigurasi standar, kemampuan penyesuaian, prosedur kendali mutu, dan dukungan teknis, Tianshun dapat memberikan solusi dukungan pegas untuk berbagai proyek perpipaan industri. Jika Anda merencanakan sistem saluran pipa baru, mengganti penyangga yang ada, atau mengevaluasi solusi penyangga pegas yang disesuaikan,Hubungi kamidengan persyaratan teknis Anda untuk mendiskusikan konfigurasi dan penawaran produk yang sesuai.
