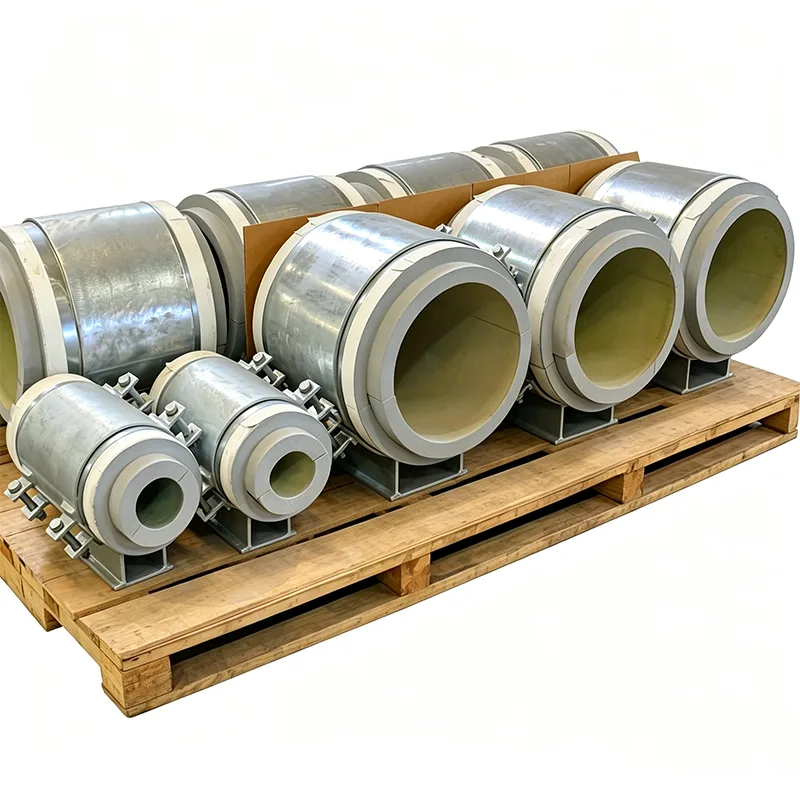

Penyangga Pipa Pra-Insulasi yang Dipasang di Dasar

Insulasi fabrikasi lapangan di sekitar penyangga pipa menciptakan titik lemah pada sistem pra-insulasi. Penopang Pipa Pra-Insulasi Pemasangan di Pangkalan Yangzhou Tianshun hadir sebagai satu unit buatan pabrik dengan blok insulasi yang dienkapsulasi sepenuhnya, penghalang uap terintegrasi, dan pelat geser opsional — memotong pekerjaan di lokasi, menghilangkan jembatan termal, dan mempercepat pemasangan. Minta penawaran, kirimkan spesifikasi isolasi Anda, atau diskusikan kebutuhan proyek Anda.

Dalam proyek perpipaan pra-insulasi – jaringan pemanas distrik, jaringan pendingin, atau saluran panas dan dingin industri – sistem insulasi hanya akan sekuat titik terlemahnya. Lokasi pendukung biasanya menjadi titik lemahnya. Pembuatan insulasi di lapangan di sekitar sepatu pipa, pemotongan material balok sesuai ukuran, dan penyegelan penghalang uap pada posisi yang tidak tepat membutuhkan waktu, sangat bergantung pada keahlian pemasang, dan sulit untuk diperiksa dengan benar setelah pelapis dipasang.

Dukungan Pipa Pra-Insulasi yang Dipasang di Dasar menghilangkan pekerjaan di lokasi tersebut. Blok insulasi penahan beban diikat dari pabrik di dalam badan penyangga logam dan disegel dalam jaket kontinu sebelum meninggalkan pabrik kami. Rakitan tiba di lokasi sebagai satu unit yang siap dipasang: pasangkan ke pondasi atau baja, pasang pipa, dan sambungkan insulasi pipa yang berdekatan langsung ke kerah penyegel bawaan penyangga. Kami telah memproduksi dukungan ini di fasilitas Yangzhou kami sejak tahun 2012, untuk proyek-proyek di mana konsistensi, kecepatan, dan kinerja insulasi jangka panjang tidak dapat dinegosiasikan.

Apa yang Anda Dapatkan dalam Satu Rakitan Buatan Pabrik

Setiap Penopang Pipa Pra-Insulasi yang Dipasang di Dasar terdiri dari tiga lapisan terintegrasi:

Pelat dasar baja kaku dengan lubang baut jangkar yang telah dibor sebelumnya, disesuaikan dengan kebutuhan pembebanan struktural dan seismik Anda.

Blok insulasi berdensitas tinggi, dipilih untuk suhu pengoperasian, ditangkap sepenuhnya di dalam badan logam. Untuk layanan panas hingga 140°C, kami biasanya menggunakan poliuretan densitas tinggi (PUR) atau poliisosianurat (PIR). Untuk aplikasi air dingin dan suhu di bawah nol, digunakan kaca seluler sel tertutup atau PIR dengan peringkat layanan suhu rendah.

Dudukan atau pelana pipa yang mendistribusikan beban ke dalam blok insulasi, dipasang secara mekanis untuk mencegah rotasi atau pengangkatan. Dudukan dirancang dengan radius yang sesuai dengan diameter luar pipa dan dilengkapi lapisan pelindung untuk mencegah kerusakan lapisan.

Seluruh rakitan logam digalvanis panas sebagai standar, dengan baja tahan karat tersedia untuk lingkungan korosif. Karena blok insulasi direkatkan dalam kondisi pabrik yang terkendali, jalur beban tekan tegak lurus sempurna, dan tidak ada celah udara yang memungkinkan hilangnya panas konvektif atau migrasi kelembapan seiring waktu.

Tidak Ada Jembatan Termal, Tidak Ada Kebocoran Uap

Ciri khas dari penyangga ini adalah pelat dasar baja dan dudukan pipa tidak pernah bersentuhan. Blok insulasi menanggung seluruh berat pipa dan bertindak sebagai penahan panas. Pada pipa dingin, hal ini berarti tidak ada embun beku yang terbentuk pada pelat dasar atau baja struktural di bawahnya. Pada pipa panas berarti tidak ada panas yang hilang ke pondasi.

Untuk penghalang uap, kami membuat penyangga dengan flensa penyegel logam terintegrasi di sekelilingnya. Jaket insulasi pipa yang diaplikasikan di lokasi — baik itu lembaran logam yang digulung secara spiral atau selongsong heat-shrink — menempel pada flensa ini dan disegel dengan perekat atau selotip, sehingga menghasilkan segel uap yang kontinu dan dapat diperiksa. Kami juga melakukan pemotongan awal insulasi sekunder di sekitar badan penyangga sehingga kru lokasi tidak perlu memodifikasi segmen insulasi dengan cepat.

Kapan Pergerakan Perlu Terjadi di Support

Di banyak jalur pra-insulasi, pipa harus meluncur melalui penyangga saat pipa tersebut mengembang dan berkontraksi. Kita dapat mengintegrasikan permukaan geser dengan gesekan rendah ke dalam penyangga yang dipasang di dasar tanpa mengurangi insulasi. Lembaran baja tahan karat yang dipoles direkatkan ke bagian bawah blok insulasi, dipasangkan dengan PTFE atau bantalan grafit di bagian atas pelat dasar. Seluruh rakitan slide tertutup di dalam badan penyangga yang disegel, sehingga tidak ada debu atau kelembapan yang dapat mencapai permukaan geser. Rentang pergerakan desain dihitung agar sesuai dengan analisis tegangan pipa Anda, dengan margin keamanan yang besar.

Dokumentasi yang Sesuai dengan Kualitas Produk

Setiap pesanan dukungan pra-isolasi dari Tianshun meliputi:

Sertifikat material EN 10204 Tipe 3.1 untuk semua baja struktural dan perbautan.

Lembar data bahan isolasi mencantumkan konduktivitas termal, kekuatan tekan, dan permeabilitas uap air pada suhu desain.

Laporan inspeksi dimensi mengonfirmasi ketebalan balok, dimensi pelat dasar, dan tinggi keseluruhan serta kesejajaran rakitan.

Catatan produksi pabrik menunjukkan kondisi lingkungan selama pengikatan dan pengawetan, yang sangat penting untuk integritas adhesi jangka panjang.

Aplikasi Khas

Jaringan pemanas dan pendingin distrik, di mana sistem pipa berikat pra-insulasi merupakan standarnya

Rak pipa pra-insulasi yang terkubur dan di atas tanah di pabrik industri

Perpipaan LNG dan kriogenik yang dilengkapi penghalang uap dari pabrik secara signifikan mengurangi penundaan pengoperasian

Fasilitas makanan dan farmasi yang memerlukan permukaan pendukung yang higienis dan dapat dibersihkan

Setiap proyek yang mengurangi tenaga kerja isolasi di lokasi merupakan biaya dan manfaat jadwal yang dapat diukur

Mengapa Memilih Tianshun untuk Penopang Pra-Insulasi?

Kami tidak menganggap insulasi hanya sebagai renungan dan kami tidak sekadar memasukkan balok ke dalam sepatu standar. Tim teknik internal kami memperhitungkan ukuran pipa, spesifikasi insulasi, dan beban struktural Anda, serta mengonfigurasi setiap penyangga sehingga blok insulasi bekerja sesuai tegangan tekan yang diijinkan, penghalang uap dapat dikerjakan oleh kru lokasi tanpa improvisasi, dan pelat dasar sesuai dengan susunan baja sipil atau struktural Anda. Pendekatan yang mengutamakan desain ini, dipadukan dengan pengalaman kami selama 14 tahun dan tingkat pemesanan berulang di atas 70%, memastikan Anda mendapatkan dukungan yang menjaga panas tetap pada tempatnya dan mencegah kondensasi.

Pertanyaan Umum

T: Apakah blok insulasi dapat diganti jika rusak?

J: Ini terikat dan dienkapsulasi, membuat penggantian lapangan menjadi tidak praktis. Kami merekomendasikan memesan perakitan cadangan untuk lokasi penting. Bodi baja yang kokoh meminimalkan risiko kerusakan selama penanganan.

T: Berapa kisaran suhu yang dicakup oleh dukungan ini?

J: Dari -196°C hingga +140°C untuk kombinasi kaca PIR/seluler standar. Untuk suhu yang lebih tinggi, blok kalsium silikat dapat digunakan.

T: Apakah saya perlu menyediakan pelat geser sendiri?

J: Tidak. Kami dapat mengintegrasikan pelat geser selama fabrikasi, dan permukaan geser tetap tersegel di dalam badan penyangga.

T: Bagaimana cara menyegel insulasi pipa ke penyangga Anda?

A: Kami menyediakan kerah penyegel logam di sekeliling penyangga. Tim lokasi Anda cukup menempelkan jaket insulasi pipa hingga ke kerah ini dan menyegelnya dengan pita perekat atau damar wangi standar lokasi.

T: Standar apa yang berlaku?

A: Fabrikasi baja sesuai MSS SP-58/69. Blok insulasi mematuhi EN 14305 (kaca seluler) atau EN 13165 (PUR/PIR). Kami juga dapat memenuhi kode proyek tertentu seperti EN 253 untuk pipa pemanas distrik.
