Dukungan Pipa Terisolasi

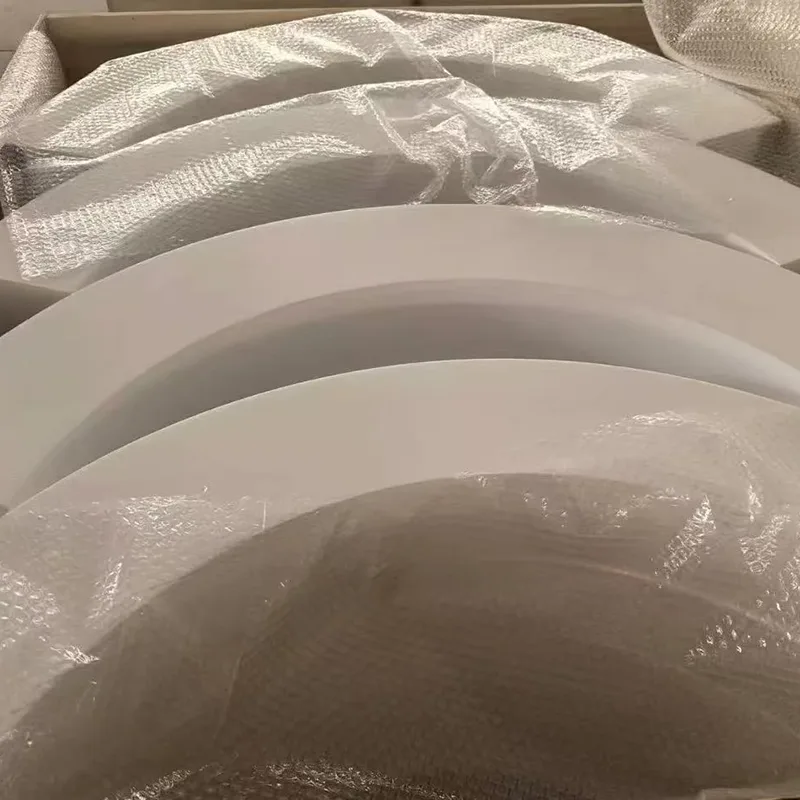

Ini adalah penyangga yang dirancang khusus untuk perpipaan berinsulasi, dirancang untuk menahan insulasi yang terbuat dari PTFE yang dikerjakan dengan mesin presisi dan cetakan kompresi. Saat ini terdapat permintaan yang kuat untuk produk ini di pasar Rusia. Di Tiongkok, kualitas produk PTFE sangat bervariasi, sehingga menyulitkan pedagang internasional untuk mendapatkan barang berkualitas tinggi. Perusahaan kami menggunakan bahan premium dan memproduksi penyangga dalam berbagai ukuran mulai dari DN20 hingga DN1200.

Penopang yang tidak berinsulasi pada pipa yang terisolasi dengan baik adalah lubang pada sistem. Pada saluran air dingin, ia meneteskan kondensasi. Pada saluran uap, ia memancarkan panas. Pada pipa kriogenik, ia menarik uap air dari udara dan membekukannya. Tujuan dari penyangga pipa berinsulasi adalah untuk menutup celah tersebut — untuk menahan beban pipa, isi, dan insulasi tanpa menimbulkan korsleting termal antara pipa dan struktur.

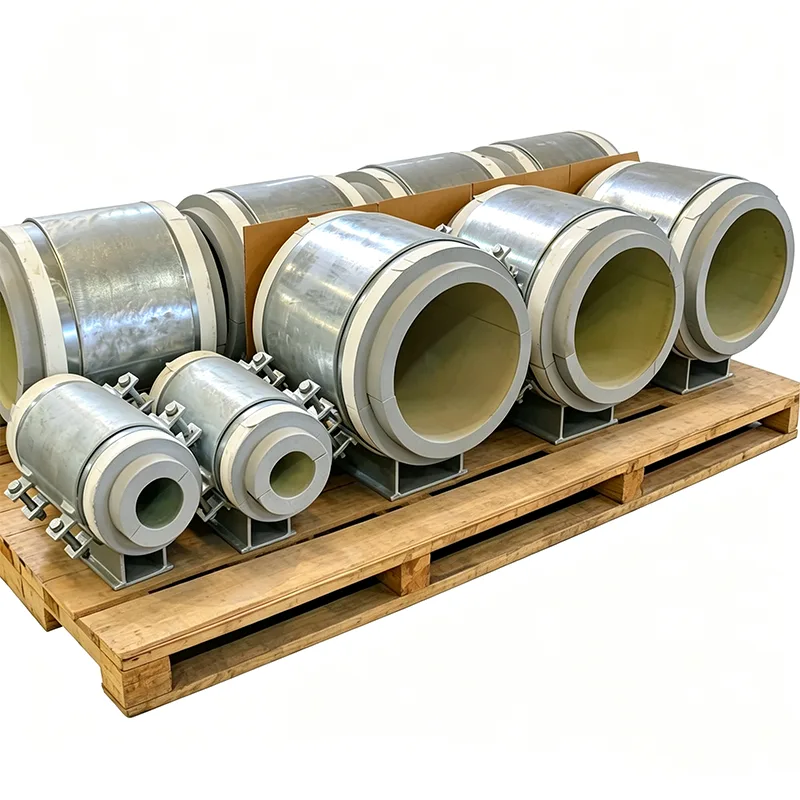

Yangzhou Tianshun telah merancang dan memproduksi penyangga pipa berinsulasi sejak tahun 2012 untuk jaringan pendingin distrik, sistem uap industri, terminal LNG, dan pabrik pengolahan makanan di seluruh dunia. Kami membangun setiap penyangga sebagai satu rakitan yang telah teruji bebannya dengan blok isolasi terintegrasi penuh, sehingga Anda tidak perlu membuat penahan panas di lokasi.

Cara Kerja Penghenti Termal

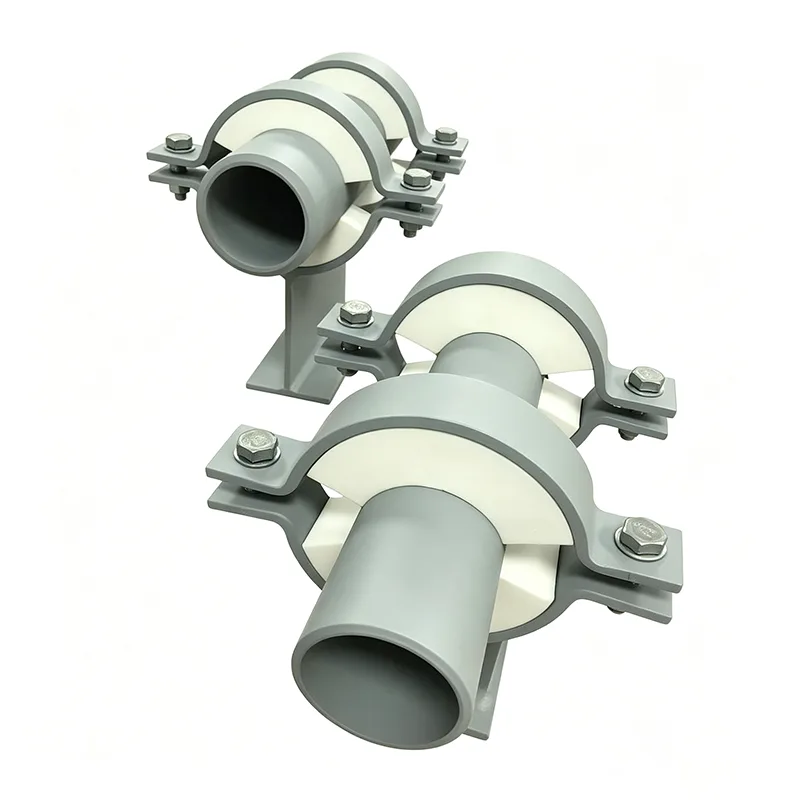

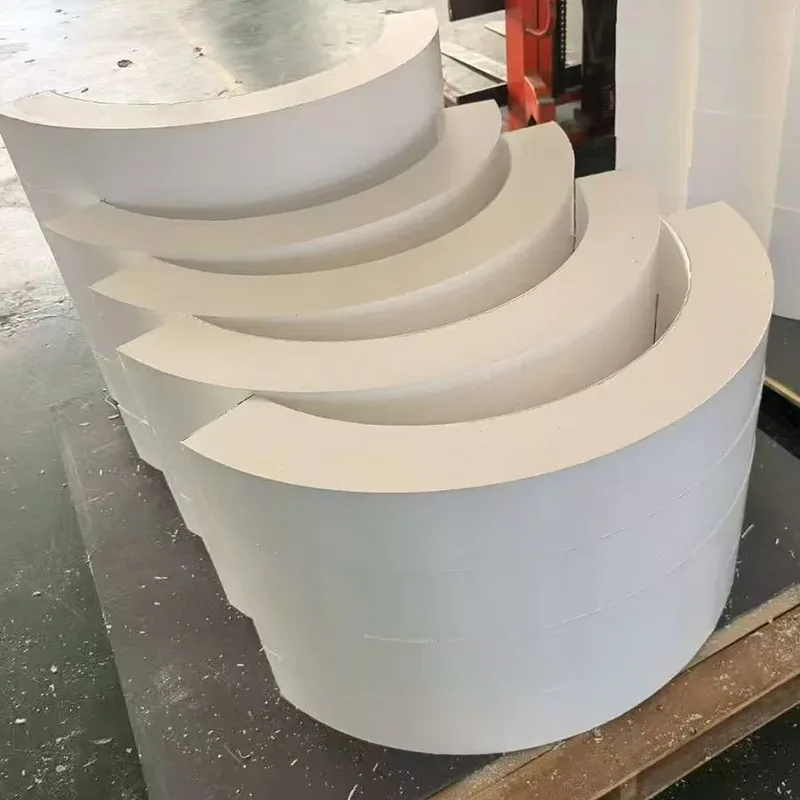

Pada sepatu pipa standar, sadel logam bertumpu langsung pada pelat dasar logam. Panas atau dingin mengalir langsung. Dalam penyangga berinsulasi, blok insulasi kaku ditempatkan di antara dua bagian logam. Beban pipa berpindah dari sadel ke insulasi, dan dari insulasi ke pelat dasar. Pelana tidak pernah menyentuh pelat dasar. Blok tersebut dikerjakan agar sesuai dengan diameter pipa pada satu sisi dan dasar baja pada sisi lainnya, sehingga memberikan kontak penuh dan tidak ada beban titik.

Bahan balok dipilih agar tetap kuat pada suhu desain. Poliisosianurat densitas tinggi (PIR) berfungsi untuk saluran air dingin dan glikol. Kaca seluler menangani layanan kriogenik hingga -196°C dan menawarkan permeabilitas uap air mendekati nol. Kalsium silikat membutuhkan saluran uap dan minyak panas hingga 650°C. Kekuatan tekan balok diperiksa terhadap beban uji hidro penuh — bukan hanya bobot pengoperasian — sehingga balok tidak akan hancur selama pengoperasian.

Penghalang Uap Yang Tidak Berhenti Pada Penopangnya

Pada pipa dingin, masuknya uap air merupakan ancaman jangka panjang terbesar. Uap air yang menembus insulasi pada akhirnya akan mengembun, membeku, atau menimbulkan korosi pada permukaan pipa. Penopang berinsulasi kami dibuat dengan kerah penyegel logam kontinu di sekitar blok insulasi. Kru lokasi memasang jaket insulasi pipa hingga ke kerah ini dan menyegelnya dengan perekat atau selotip. Tidak ada celah. Tidak ada tambalan yang dipotong tangan. Hanya segel uap yang bersih dan dapat diperiksa yang tetap rapat.

Saat Pipa Perlu Digeser, Insulasi Tetap Dipasang

Banyak saluran terisolasi yang mengembang dan menyusut seiring suhu. Dukungan tetap akan melawan gerakan itu. Kami mengintegrasikan permukaan geser dengan gesekan rendah langsung ke rakitan pendukung. Lembaran baja tahan karat yang dipoles direkatkan ke bagian bawah blok insulasi (atau ke pelat distribusi beban di bawahnya). Bantalan PTFE atau yang diresapi grafit diikat ke bagian atas pelat dasar. Kedua permukaan tersebut meluncur satu sama lain dengan koefisien gesekan yang cukup rendah sehingga gaya termal pipa dapat mengatasinya. Seluruh antarmuka slide terbungkus dalam badan penyangga, terlindung dari debu, pasir, dan air, sehingga tetap bergerak bebas selama masa pakai sistem.

Dibuat agar Sesuai dengan Spesifikasi Pipa Anda, Bukan Katalog

Kami tidak memilih dukungan terisolasi dari rak. Setiap pesanan dikonfigurasikan ke:

Ukuran pipa dan ketebalan dinding

Bahan isolasi dan ketebalan

Suhu pengoperasian dan desain

Beban pendukung (bobot mati, hydrotest, sesekali)

Persyaratan gerakan (perosotan aksial, jangkar tetap, pemandu lateral)

Paparan lingkungan (dalam ruangan, luar ruangan, pesisir, pencucian, zona kebakaran)

Komponen bajanya adalah baja karbon galvanis hot-dip sebagai standar, dengan baja tahan karat (304L, 316L) tersedia untuk aplikasi korosif atau higienis. Semua pengelasan struktural dilakukan oleh tukang las yang berkualifikasi berdasarkan prosedur bersertifikat.

Aplikasi Lintas Sektor

Air dingin dan pendinginan distrik: Tanpa kondensasi, tanpa tetesan, tanpa CUI.

Uap dan air panas: Kehilangan panas minimal, suhu sentuhan yang aman, dan pelat geser yang mengakomodasi pemuaian.

Kriogenik dan LNG: Blok insulasi kaca seluler, badan baja tahan karat, dan sepatu dingin yang mencegah es pada struktur.

Makanan dan farmasi: Baja tahan karat, finishing higienis, insulasi terbungkus, dan kompatibilitas pencucian penuh.

Minyak dan gas: Material layanan asam, opsi tahan api, dan desain kedap uap untuk lingkungan pesisir dan lepas pantai.

Dokumentasi yang Mendukung Setiap Pesanan

Setiap pengiriman mencakup sertifikat material EN 10204 Tipe 3.1, lembar data insulasi dengan nilai kekuatan tekan dan konduktivitas termal, laporan inspeksi dimensi, dan sertifikat uji beban bila diperlukan. Untuk proyek minyak dan gas, kami dapat memberikan laporan pengujian HIC dan dokumentasi kepatuhan NACE. Untuk aplikasi food grade, laporan penyelesaian permukaan dan deklarasi material merupakan standarnya.

Pertanyaan Umum

T: Dapatkah Anda mencocokkan jenis dan ketebalan insulasi apa pun?

J: Ya. Kami mengerjakan blok insulasi sesuai OD pipa dan ketebalan insulasi yang Anda inginkan, dan memilih material blok untuk suhu pengoperasian Anda.

T: Apakah Anda menyediakan unit lengkap termasuk pelat geser jika diperlukan gerakan?

J: Ya. Kita dapat mengintegrasikan pelat geser PTFE atau grafit di bagian dasarnya, semuanya tertutup di dalam badan penyangga.

T: Bagaimana cara mencegah blok insulasi menjadi basah?

A: Blok ini sepenuhnya dikemas dalam badan penyangga baja, dan kami menyediakan kerah penyegel logam untuk sambungan penghalang uap terus menerus ke insulasi pipa.

T: Bagaimana jika pipa saya terbuat dari baja tahan karat atau memerlukan kondisi higienis?

J: Kami membuat seluruh penyangga dari baja tahan karat 304L atau 316L dengan permukaan yang diasamkan dan dipasivasi, cocok untuk lingkungan pencucian dan food grade.

T: Bisakah saya mendapatkan versi dengan rating api?

J: Ya. Kami dapat menggabungkan material proteksi kebakaran pasif yang dinilai tahan terhadap paparan api selulosa atau jet, sehingga menjaga integritas penahan beban selama periode yang diperlukan.

Penopang pipa berinsulasi merupakan komponen kecil dalam proyek besar, namun komponen yang gagal — insulasi yang hancur, penghalang uap yang terbelah, pelat geser yang tersangkut — dapat memaksa penghentian yang tidak direncanakan. Kami telah melakukan dukungan ini selama lebih dari satu dekade, melakukan pengiriman ke lebih dari 45 negara, dengan lebih dari 70% bisnis kami berasal dari pelanggan tetap. Rekor tersebut ada karena kami memperlakukan setiap dukungan sebagai perakitan rekayasa, bukan item stok. Kirimkan kepada kami jadwal pipa dan spesifikasi insulasi Anda. Kami akan mengembalikan proposal berukuran besar dan harga pasti dalam satu hari.
