Sambungan Ekspansi Fleksibel Untuk Kompensasi Pemindahan Termal Pipa Dan Penyerapan Getaran

Sambungan ekspansi pipa adalah komponen fleksibel yang dipasang dalam sistem perpipaan untuk menyerap perubahan dimensi yang disebabkan oleh ekspansi dan kontraksi termal, serta untuk meredam getaran, mengurangi kebisingan, dan mengkompensasi ketidakselarasan instalasi kecil. Tanpa sambungan ekspansi, pertumbuhan panas pada pipa yang panjang akan menghasilkan tekanan yang sangat besar yang dapat merusak pompa, katup, nosel, dan pipa itu sendiri.Teknologi Pipa Yangzhou Tianshunmemproduksi tiga kelompok utama sambungan ekspansi — bellow logam, karet, dan kain — masing-masing dirancang untuk tekanan, suhu, dan kondisi media tertentu.

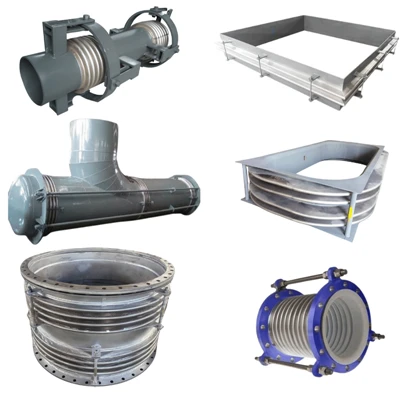

Sambungan Ekspansi Bellow Logam

Sambungan ekspansi logam, juga disebut sambungan ekspansi bellow, dibuat dari satu atau lebih elemen bellow baja tahan karat berbelit-belit yang dikombinasikan dengan alat kelengkapan ujung seperti flensa, ujung las, atau sambungan berulir. Mereka dirancang untuk sistem perpipaan bertekanan dan dapat menyerap gerakan aksial, lateral, dan sudut secara individu atau kombinasi.

Konfigurasi berkisar dari unit aksial tunggal sederhana hingga desain terikat kompleks, universal, berengsel, dan seimbang tekanan yang mengandung gaya dorong tekanan atau membatasi pergerakan ke bidang tertentu. Bellow biasanya dibuat dari baja tahan karat 304, 321, atau 316L, dengan opsi paduan tinggi seperti Inconel atau Hastelloy tersedia untuk layanan korosif atau suhu tinggi. Peringkat tekanan mencakup vakum penuh hingga beberapa ratus bar, tergantung pada diameter dan jumlah lapisan bellow.

Sambungan Ekspansi Karet

Sambungan ekspansi karet menawarkan alternatif peredam getaran yang ringan dibandingkan unit logam untuk aplikasi bertekanan rendah. Dibuat dari karet sintetis yang diperkuat seperti varian berlapis EPDM, NBR, neoprene, atau PTFE, karet ini menyerap pergerakan termal, mengurangi kebisingan yang disebabkan oleh struktur, dan mengkompensasi ketidaksejajaran antara pipa dan peralatan. Mereka banyak digunakan dalam pengolahan air, HVAC, stasiun pompa, dan jalur transfer bahan kimia yang mengutamakan ketahanan terhadap korosi dan penyerapan guncangan.

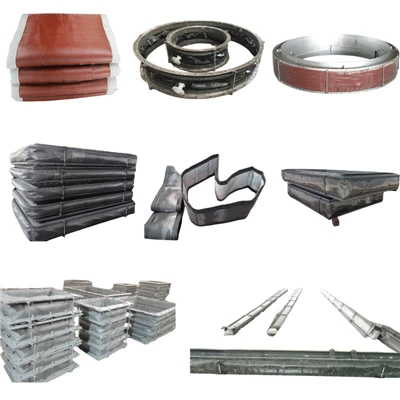

Sambungan Ekspansi Kain

Sambungan ekspansi berbahan kain atau non-logam dirancang terutama untuk saluran kerja bertekanan rendah dan sistem gas buang yang beroperasi pada suhu tinggi. Mereka terdiri dari beberapa lapisan kain bersuhu tinggi, insulasi, dan bahan penyegel yang dibingkai oleh logam atau baja. Mampu menyerap gerakan aksial, lateral, dan sudut dalam jumlah besar dengan gaya reaksi yang sangat rendah, sambungan kain umum terjadi di pembangkit listrik, fasilitas limbah menjadi energi, tempat pembakaran semen, dan sistem pembuangan industri yang beroperasi hingga 1.000°C dan seterusnya dengan insulasi yang sesuai.

Spesifikasi Utama & Rekayasa Kustom

Jajaran sambungan ekspansi kami mencakup diameter nominal dari DN25 (1 inci) hingga DN4000 (160 inci) dan lebih besar untuk unit kain khusus. Dimensi tatap muka standar mengikuti norma umum industri, dan panjang khusus, kapasitas pergerakan, dan konfigurasi ujung diproduksi sesuai pesanan. Setiap sambungan diuji secara hidrostatis dan diuji siklus sebagaimana berlaku, dengan ketertelusuran material penuh mulai dari koil hingga perakitan akhir.

Semua sambungan ekspansi dirancang dan diproduksi sesuai dengan standar internasional termasuk EJMA, ASME B31.1, ASME B31.3, EN 14917, dan GB/T 12777. Kami juga memegang sertifikasi ISO 9001:2015 dan dapat memasok unit bertanda CE untuk pasar Eropa.

Integrasi dengan Sistem Pendukung Pipa

Sambungan ekspansi hampir selalu ditentukan sebagai bagian dari analisis fleksibilitas perpipaan yang lengkap, bekerja bersama penyangga pegas dan penyangga pipa kaku untuk mengontrol pergerakan dan beban. Pada jalur dengan pertumbuhan termal vertikal yang signifikan, gantungan pegas variabel atau gantungan pegas konstan memikul beban pipa sementara sambungan ekspansi menyerap perpindahan aksial dan lateral. Untuk sistem yang mengalami peristiwa dinamis seperti palu air atau pembebanan seismik, snubber hidraulik sering kali dipasang paralel dengan sambungan ekspansi untuk menahan gerakan tiba-tiba sekaligus memungkinkan perpindahan termal bertahap.

Portofolio produk lengkap kami juga mencakup penyangga sepatu pipa, penyangga pipa pra-insulasi untuk saluran kriogenik dan suhu tinggi, serta rangkaian lengkap gantungan dan penyangga pegas — memungkinkan pelanggan mendapatkan sambungan ekspansi dan perangkat keras pendukung terkait dari satu produsen.

Aplikasi di Seluruh Industri

Sambungan ekspansi ditentukan di hampir setiap sektor industri proses: pembangkit listrik (panas, nuklir, terbarukan), minyak dan gas (kilang, jaringan pipa, terminal LNG), pengolahan air dan air limbah, pabrik petrokimia dan farmasi, pertambangan dan pengolahan mineral, produksi makanan dan minuman, pemanas distrik, dan sistem HVAC bangunan.

Kualitas & Layanan

Setiap sambungan ekspansi menjalani pengujian tekanan dan inspeksi dimensi sebelum pengiriman dari fasilitas manufaktur kami seluas 35.000 m² di Jiangsu, Tiongkok. Tim teknik kami mendukung pelanggan dengan penghitungan pergerakan, panduan pemilihan material, dan tinjauan desain khusus. Waktu tunggu standar berlangsung dari dua hingga empat minggu tergantung pada ukuran dan kompleksitas, dan pesanan terburu-buru dapat diakomodasi berdasarkan kesepakatan sebelumnya. Dengan pengalaman lebih dari 14 tahun memasok komponen saluran pipa ke lebih dari 45 negara, kami melayani kontraktor EPC, perusahaan teknik, dan pengguna akhir di seluruh dunia.

Pertanyaan yang Sering Diajukan

Jenis sambungan ekspansi apa yang harus saya pilih — logam, karet, atau kain?

Pilih berdasarkan tekanan, suhu, dan media. Sambungan bellow logam menangani tekanan tinggi dan rentang suhu yang luas dan merupakan standar untuk proses perpipaan. Sambungan karet unggul dalam peredam getaran dan ketahanan korosi dalam air dan bahan kimia ringan. Sambungan kain digunakan untuk saluran kerja berdiameter besar, bertekanan rendah, dan bersuhu tinggi seperti gas buang dan sistem pembuangan.

Gerakan apa yang dapat diserap oleh sambungan ekspansi?

Tergantung pada desainnya, sambungan ekspansi dapat menyerap gerakan aksial (kompresi/ekstensi), lateral (offset tegak lurus), dan sudut (rotasi), baik secara individu atau kombinasi. Unit bellow tunggal terutama menangani gerakan aksial, sedangkan desain universal, berengsel, dan gimbal digunakan untuk perpindahan lateral dan sudut.

Apakah saya memerlukan penyangga pegas saat memasang sambungan ekspansi?

Dalam kebanyakan kasus, ya. Sambungan ekspansi menyerap gerakan termal tetapi tidak dirancang untuk menahan beban pipa. Gantungan pegas variabel atau gantungan pegas konstan menopang beban mati pipa dan isinya sekaligus memungkinkan sambungan ekspansi bergerak bebas. Pemilihan dukungan yang tepat adalah bagian dari analisis tegangan pipa secara menyeluruh.

Standar apa yang diikuti oleh sambungan ekspansi Anda?

Sambungan ekspansi logam kami dirancang sesuai standar EJMA dan mematuhi ASME B31.1, ASME B31.3, EN 14917, dan GB/T 12777. Unit karet dan kain mengikuti standar ISO, EN, dan ASTM yang berlaku. Penandaan CE dan inspeksi pihak ketiga tersedia berdasarkan permintaan.

Berapa masa pakai sambungan ekspansi pada umumnya?

Masa pakai tergantung pada suhu, tekanan, siklus pergerakan, korosi media, dan kualitas pemasangan. Sambungan bellow logam yang berukuran dan dipasang dengan benar biasanya bertahan 10 hingga 20 tahun dalam layanan industri normal. Sambungan karet dan kain umumnya memiliki masa pakai lebih pendek dan dianggap sebagai barang aus yang dapat diganti. Kami dapat menyediakan data siklus kelelahan untuk desain bellow tertentu berdasarkan permintaan.
