Dukungan Pipa Yang Andal Untuk Penentuan Posisi Pipa Industri Dan Stabilisasi Struktural

PadaTianshun, kami telah membuat penyangga pipa selama kami menjalankan bisnis — 14 tahun. Mereka mungkin tidak memiliki bagian bergerak seperti penyangga pegas, namun dalam banyak hal, penyangga pipa yang kaku memiliki tanggung jawab yang lebih besar. Unit pegas dapat menangani kesalahan perjalanan beberapa milimeter dan masih berfungsi. Penopang pipa yang ukurannya terlalu kecil, pengelasannya buruk, atau menggunakan bahan yang salah bisa rusak secara tiba-tiba, dan jika terjadi, pipa pun ikut rusak. Itu sebabnya kami memperlakukan setiap pesanan penyangga pipa dengan perhatian yang sama seperti yang kami berikan pada pesanan yang lebih kompleksdukungan pegas konstandan unit pegas variabel.

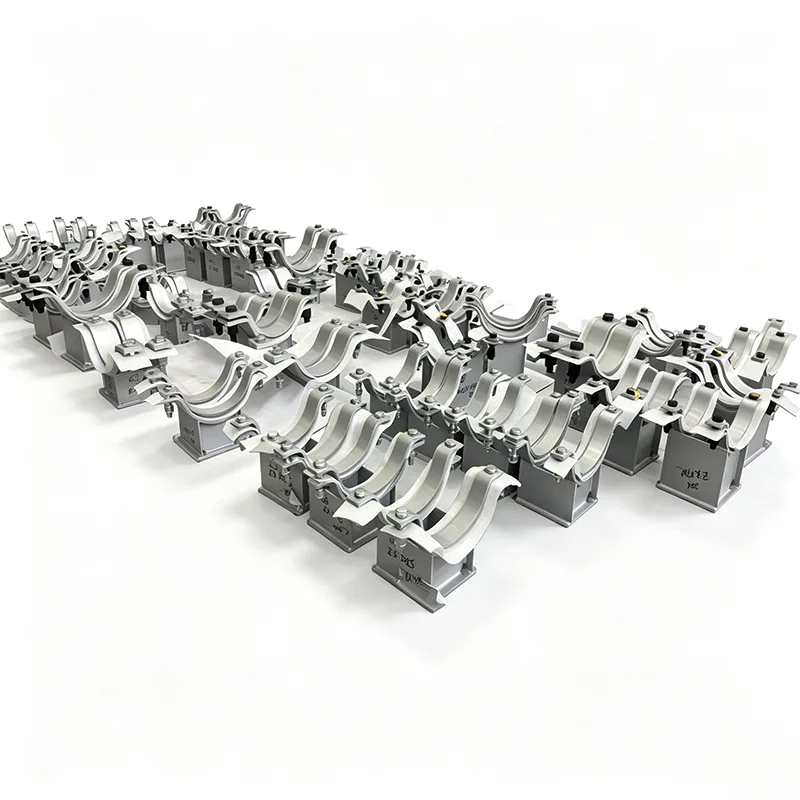

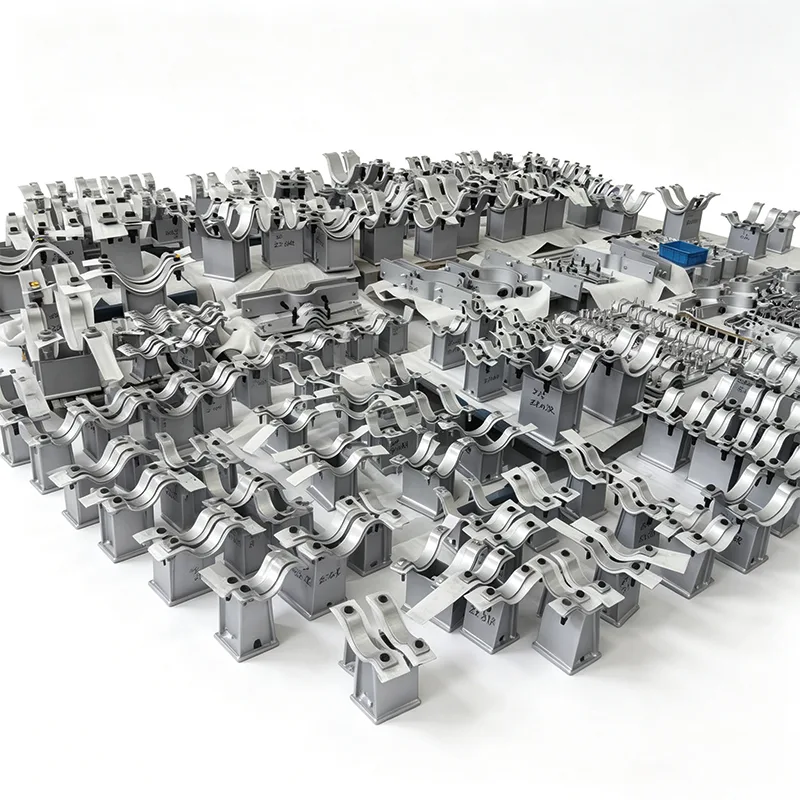

Pekerjaan penyangga pipa sederhana untuk dijelaskan, namun lebih sulit dilakukan setiap saat: menahan pipa pada posisinya, memikul bebannya, dan mengarahkan atau menambatkannya sesuai tuntutan spesifikasi perpipaan. Kami memproduksi berbagai macam — mulai dari klem pipa yang dipasang pada balok dasar dan tiang Tsepatu pipake pelat geser yang dirancang khusus dan penyangga trunnion tugas berat. Ini bukan bagian katalog siap pakai bagi kami; kami membuat sesuai ukuran pipa, ketebalan insulasi, data beban, dan lingkungan pemasangan Anda.

Bagaimana Penopang Pipa Sesuai dengan Gambaran Penopang yang Lebih Besar

Berjalanlah menyusuri rak pipa mana pun dan Anda akan melihat perpaduannya: penyangga pipa kaku yang menahan beban mati dan memandu gerakan lateral, gantungan pegas, atau penyangga pegas variabel yang menyerap gerak vertikal jika diperlukan. Yang satu tanpa yang lain tidak akan berhasil. Penopang pipa yang terlalu kaku pada tempat yang salah dapat memindahkan tekanan langsung ke flensa atau nosel bejana. Itu sebabnya teknisi kami selalu melihat skema dukungan penuh ketika Anda mengirimkan pertanyaan kepada kami — dan mengapa kami tidak ragu untuk menyarankan dukungan pipa pra-insulasi untuk saluran dingin atau sepatu berpemandu untuk lari lurus panjang yang memerlukan pergerakan aksial terkontrol.

Bahan dan Hasil Akhir yang Kami Persediaan dan Gunakan

Kami menyimpan banyak inventaris baja karbon, baja tahan karat, dan pelat baja paduan, pipa, dan bagian struktural sehingga kami dapat menyelesaikan fabrikasi penyangga pipa dengan cepat. Tabel di bawah mencantumkan bahan yang paling sering kami gunakan:

Semua pengelasan struktural dilakukan oleh tukang las bersertifikat, dan kami melakukan pemeriksaan visual dan dimensi pada setiap penyangga sebelum meninggalkan bengkel. Jika proyek Anda memerlukan NDT (PT, MT, atau UT) pada pengelasan tertentu, kami dapat memasukkannya ke dalam cakupannya.

Standar yang Mengatur Pendukung Pipa Kami

Kami mengerjakan kode internasional berikut setiap hari:

ANSI/MSS SP‑58 – Penyangga dan Gantungan Pipa

ASME B31.3 dan B31.1 – Proses dan Perpipaan Listrik

ASME Bagian IX – Kualifikasi pengelasan

EN 1090 – Baja struktural (jika diperlukan untuk penandaan CE)

GB/T 17116 – Standar nasional Tiongkok

Sistem ISO 9001:2015 kami mencakup seluruh rantai manufaktur, dan ketertelusuran material dipertahankan mulai dari nomor panas baja mentah hingga tag perakitan pendukung akhir.

Pertanyaan yang Sering Diajukan

Q1: Dapatkah Anda mencocokkan gambar standar penyangga pipa kami yang ada?

Ya, begitulah sebagian besar pesanan kami masuk. Kirimkan kepada kami gambar penyangga standar, isometrik, atau sekadar jadwal penyangga pipa yang diberi markup, dan kami akan membuat dimensi yang tepat tersebut. Kami secara teratur bekerja dengan perpustakaan standar EPC.

Q2: Apa perbedaan antara sepatu pipa dan penyangga pipa?

Dalam percakapan sehari-hari, orang sering menggunakan istilah-istilah tersebut secara bergantian. Sebenarnya, sepatu pipa adalah jenis penyangga pipa tertentu — profil baja yang dilas ke bagian bawah pipa untuk mengangkatnya dari baja struktural. Penopang pipa adalah keluarga yang lebih luas yang mencakup sepatu, klem, pemandu, trunnion, dan rakitan batang gantungan. Kami memproduksi sepatu pipa dan rakitan penyangga pipa lengkap.

Q3: Bagaimana Anda menangani saluran berinsulasi atau dingin?

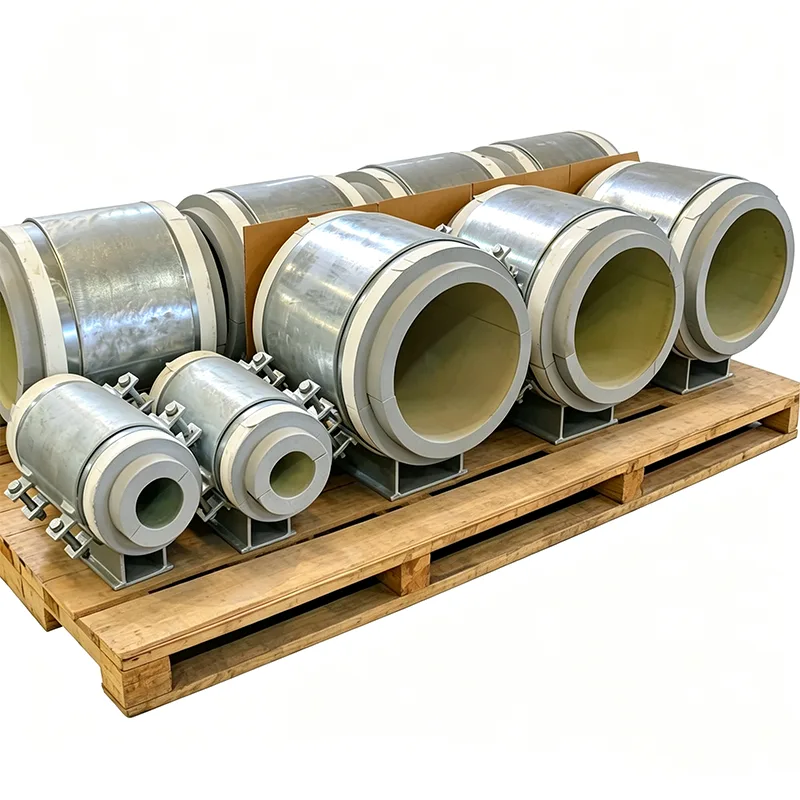

Untuk saluran berinsulasi panas, kami menambah tinggi sepatu untuk membersihkan insulasi. Untuk saluran dingin atau kriogenik, kami menyediakan penyangga pipa pra-insulasi dengan blok busa kaku yang diikatkan ke dalam sepatu untuk mencegah perpindahan dingin dan kondensasi. Beri tahu kami ketebalan dan bahan insulasi, dan kami akan mendesain sepatu yang sesuai.

Q4: Berapa waktu tunggu Anda untuk sejumlah penyangga pipa?

Penyangga baja karbon standar: 15–25 hari, tergantung kuantitas. Baja tahan karat atau rakitan besar dan rumit: 25–35 hari. Untuk pesanan massal yang terikat dengan jadwal proyek, kami dapat melakukan pengiriman bertahap agar sesuai dengan urutan konstruksi Anda.

Q5: Apakah Anda juga menyediakan pelat penyemat struktural dan tiang T?

Kami bisa, jika proyek Anda memerlukannya. Biasanya penyangga pipa merupakan antarmuka antara pipa dan struktur. Jika Anda juga memerlukan pelat penyemat, pelat dasar, atau baja T‑post, kami dapat mengemas semuanya bersama-sama, sehingga menyederhanakan logistik lokasi.

Pengujian dan Pemeriksaan Kualitas

Penyangga pipa mungkin tidak memiliki bagian yang bergerak, namun kami tetap menjalankan proses kendali mutu yang terstruktur:

Verifikasi material yang masuk terhadap sertifikat pabrik

Pemeriksaan dimensi setelah pemotongan dan pengeboran

Inspeksi pemasangan sebelum pengelasan

Inspeksi las visual, ditambah NDT tambahan jika ditentukan

Pemeriksaan dimensi dan sudut pada perakitan selesai

Pemeriksaan permukaan akhir dan pelapisan

Setiap pengiriman disertai dengan catatan pengiriman yang mencantumkan setiap dukungan berdasarkan nomor tagnya, sehingga tim lokasi Anda dapat mencocokkan bagian-bagian dengan gambar isometrik tanpa perlu menebak-nebak.

Kustomisasi Yang Kami Lakukan Setiap Hari

Beberapa penyangga pipa meninggalkan pabrik kami sebagai bagian yang sepenuhnya standar. Kustomisasi umum meliputi:

Ketinggian sepatu yang diperluas untuk insulasi tebal atau tahan api

Basis geser yang dapat disesuaikan dengan bantalan PTFE untuk geser dengan gesekan rendah

Perangkat keras baja tahan karat untuk instalasi lepas pantai dan pesisir

Peringkat beban khusus — kami telah membuat penyangga pipa untuk saluran bor besar yang membawa pipa berdiameter 40 inci

Klem antigetaran dengan lapisan neoprene untuk pipa kompresor bolak-balik

Penyangga paduan suhu tinggi untuk jalur tungku dan reformer

Anda tidak terbatas pada apa yang ada di katalog. Kirimkan kebutuhan Anda kepada kami, dan kami akan membuatkan apa yang Anda butuhkan.

Catatan Praktis Dari Lantai Toko Kami

Beberapa hal yang kami pelajari selama bertahun-tahun yang mungkin dapat membantu Anda:

Jika pipa Anda akan diuji hidro, pastikan penyangga pipa dirancang untuk menahan beban banjir. Banyak kegagalan dukungan terjadi selama pengujian, bukan selama pengoperasian.

Pada rak pipa yang panjang, hindari pemanduan yang berlebihan. Berikan ruang untuk gerakan aksial. Kami dapat menggabungkan pelat geser dengan koefisien gesekan yang diketahui ke dalam desain sepatu kami untuk menjaga beban reaksi dalam batas tegangan pipa Anda.

Jika penyangga pipa akan terkena api, tentukan lapisan tahan api atau desain yang tidak akan runtuh dalam periode tingkat kebakaran yang disyaratkan. Kami dapat memberikan saran mengenai pilihan praktis.

Untuk pipa baja tahan karat, selalu gunakan komponen penyangga baja tahan karat atau setidaknya lapisan non-logam (PTFE atau neoprene) untuk menghindari korosi galvanik pada titik kontak.

Mengapa Memilih Tianshun untuk Penyangga Pipa Anda?

Kami bukan distributor yang mengambil suku cadang dari gudang. Kami adalah pabrik yang memotong baja, mengelas rakitan, mesin menyentuh permukaan, mengaplikasikan pelapis, dan mengirimkan langsung ke lokasi atau konsolidator Anda. Tim kami telah melihat cukup banyak kegagalan penyangga pipa di lapangan sehingga mereka tahu bahwa sedikit kehati-hatian selama fabrikasi akan menghasilkan perbedaan besar.

Baik Anda memerlukan dua puluh sepatu las sederhana atau dua ratus penyangga berpemandu yang rumit dengan pelat geser, kami akan memberi Anda harga langsung dari pabrik, jadwal pengiriman yang realistis, dan serangkaian gambar fabrikasi untuk persetujuan Anda sebelum kami mulai memotong baja. Lebih dari 70% bisnis kami berasal dari pelanggan yang memesan sekali dan tidak pernah repot-repot mencari pemasok lain.

Jika proyek Anda berikutnya memerlukan penyangga pipa, sepatu pipa, atau penyangga pipa pra-insulasi, kirimkan daftar dukungan atau gambar standar Anda kepada kami. Kami akan mengembalikan kutipan terperinci, biasanya dalam waktu 24 jam. Dan seperti biasa, Anda dapat mengunjungi pabrik kami di Yangzhou dan melihat bagaimana kami membangun sesuatu.
