Penopang Pegas Variabel yang Dapat Disesuaikan Untuk Pergerakan Termal Pipa Dengan Beban Variabel

Tidak setiap pipa membutuhkan gaya pendukung yang konstan. Faktanya, sebagian besar saluran yang kami tangani — perpipaan proses, header utilitas, saluran air pendingin — berfungsi dengan baik dengan dukungan pegas variabel. PadaTianshun, kami telah memasok unit pegas variabel dari pabrik Yangzhou kami selama 14 tahun, dan mungkin itu adalah jenis penyangga pegas paling umum yang kami kirimkan. Jika Anda berjalan melewati rak pipa pembangkit listrik atau kilang, kemungkinan besar kaleng pegas yang Anda lihat tergantung di baja atau diletakkan di tiang T adalah penyangga pegas yang bervariasi.

Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.

Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.

Spesifikasi Teknis Produk

Tabel Spesifikasi Gantungan Pegas Variabel	Contoh

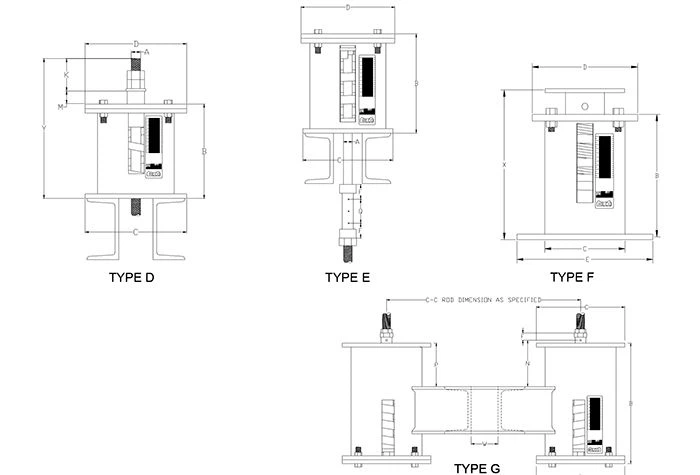

Jenis / Konfigurasi Gantungan	Tipe A, B, C, D, E, F, G
Ukuran Pegas / No.	Nomor 0 - Nomor 22
Jangkauan Perjalanan	30mm, 60mm, 90mm, 120mm 180mm
Beban Operasi	0,2 kN - 400 kN
Beban Terpasang (Beban Dingin)	kN/kgf
Beban Operasi (Beban Panas)	kN/kgf
Arah Pergerakan	Ke atas/bawah
Variabilitas (%)	≤ 25% (Standar)
Perawatan Permukaan	Galv Celup Panas/ Dicat
Bahan Perumahan	Baja Karbon (Q235/Q355)

Idenya sederhana: saat pipa bergerak ke atas atau ke bawah karena ekspansi termal, pegas di dalamnya terkompresi atau mengendur, dan gaya pendukungnya sedikit berubah. Itu bagian "variabel". Perubahan gaya dapat diprediksi dan tetap berada dalam rentang yang telah diizinkan oleh teknisi tegangan pipa Anda. Bila variasi beban yang diijinkan adalah, katakanlah, 15% atau 20%, maka tidak perlu mengeluarkan biaya ekstra untuk adukungan pegas yang konstan. Anda mendapatkan fungsi yang sama — penyerapan perjalanan vertikal, pengangkutan beban — dengan biaya lebih rendah dan dengan desain yang lebih sederhana dan ringkas. Itu sebabnya spesifikasi proyek sering mencantumkan dukungan pegas variabel sebagai default, hanya memanggil tipe konstan untuk titik pengikat penting.

Dukungan Pegas Variabel dalam Gambaran Lebih Besar

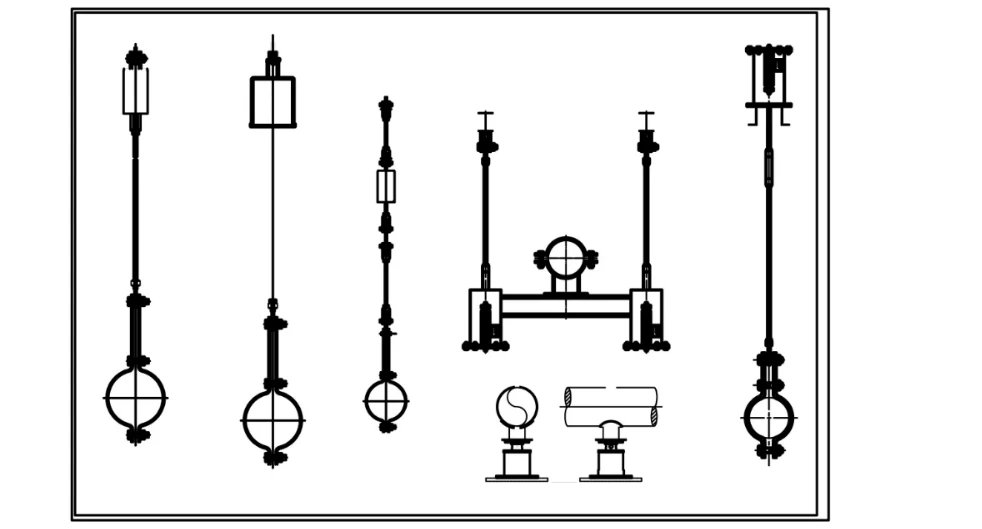

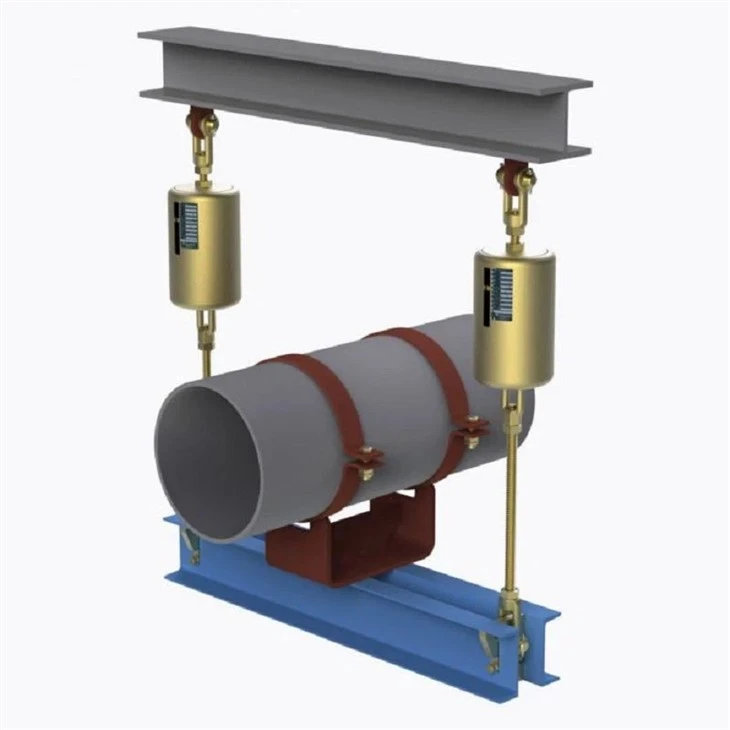

Pada rak pipa, penyangga pegas variabel jarang terpasang dengan sendirinya. Biasanya bekerja bersama-sama dengan penyangga pipa kaku dan sepatu pipa yang menahan beban mati dan memandu pipa. Pegas variabel menangani gerakan vertikal. Ketika elemen pegas yang sama dipasang ke rakitan terhubung atas yang digantung pada baja di atas kepala, keseluruhan pengaturan sering disebut gantungan pegas - ini masih merupakan mekanisme pegas variabel, hanya dipasang terbalik. Dan pada saluran dingin berinsulasi, Anda akan sering melihat penyangga pegas dipasangkan dengan penyangga pipa yang telah diisolasi sebelumnya pada titik kontak pipa, sehingga insulasi tidak hancur dan pipa dingin tidak mengeluarkan keringat.

Apa yang Ada di Dalam Dukungan Pegas Variabel

Kami menjaga desain kami tetap sederhana dan kuat. Berikut ini adalah bahan konstruksi khas yang kami gunakan:

Komponen	Bahan	Mengapa Kami Menggunakannya
Pegas koil	Baja pegas 60Si2MnA atau 50CrVA	Umur kelelahan yang panjang, telah ditentukan sebelumnya dan telah diuji beban
Perumahan (bisa)	Baja karbon Q235B, dicat biru RAL 5015	Kokoh, dapat dilas, tahan cuaca
Tutup pegas / flensa beban	Baja tempa Q235B atau 20#	Memindahkan beban pipa ke pegas secara merata
Indikator & skala perjalanan	Baja tahan karat atau aluminium anodisasi	Bacaan jelas, tidak akan berkarat
Sambungan bawah (busing berulir atau flensa)	Baja karbon A105	NPT standar atau bergelang sesuai permintaan

Semua kawat pegas dilengkapi dengan sertifikat uji pabrik. Kami memotret pegas dan mengaturnya sebelum perakitan — yang menghilangkan set awal apa pun dan memastikan kurva defleksi beban sesuai dengan data desain.

Standar Tempat Kami Bekerja

ANSI/MSS SP-58 – mengatur desain dan manufaktur penyangga pipa

ASME B31.3 – proses perpipaan, banyak direferensikan oleh EPC

GB/T 17116 – Standar Tiongkok untuk gantungan dan penyangga pipa

EN 10204 3.1 sertifikasi material sebagai standar untuk pesanan ekspor

Pabrik kami menjalankan sistem manajemen mutu ISO 9001:2015. Setiap langkah, mulai dari baja masuk hingga uji beban akhir, didokumentasikan.

Pertanyaan yang Sering Diajukan

Q1: Berapa banyak variasi beban yang harus saya harapkan?

Biasanya antara 10% dan 25% beban panas, tergantung pada kekakuan pegas dan perjalanan pipa. Laporan tegangan pipa Anda akan memberi tahu Anda variasi apa yang diperbolehkan. Jika laporan menunjukkan batas yang ketat — katakanlah di bawah 5% — saat itulah Anda akan beralih ke dukungan pegas konstan. Untuk yang lainnya, variabel baik-baik saja.

Q2: Informasi apa yang Anda perlukan untuk memilih atau mengutip dukungan pegas variabel?

Kirimkan kepada kami beban panas, beban dingin, serta jumlah dan arah gerakan vertikal (naik atau turun). Gambar penyangga pipa yang ditandai atau isometrik tegangan dapat membantu. Kami akan memilih ukuran dan seri pegas yang tepat, dan mengirimkan lembar data berisi semua nilai yang dihitung sebelum kami mulai memproduksi.

Q3: Apakah penyangga pegas variabel Anda dapat dipertukarkan dengan merek lain?

Dari segi fungsinya, ya. Kami dapat mencocokkan rentang beban dan dimensi selubung dengan seri industri yang paling umum (Tipe A, B, C, D, E, F, G sesuai MSS SP-58). Jika proyek Anda sudah memiliki nomor komponen vendor tertentu, berikan nomor tersebut kepada kami dan kami akan melakukan referensi silang. Perlu diketahui bahwa mungkin ada sedikit perbedaan dimensi — kami akan menandainya sebelum Anda memesan.

Q4: Berapa waktu pengiriman biasanya?

Unit rentang beban standar: 20–25 hari. Jika Anda memerlukan rumah non-standar, cat khusus, atau trim baja tahan karat, tunggu 30–40 hari. Kami menyimpan stok kumparan pegas dan komponen kaleng yang cukup, sehingga mempercepat proses.

Q5: Bisakah saya mendapatkan sampel prototipe atau pra-produksi?

Ya. Untuk proyek besar, kami dapat membuat satu atau dua unit sampel untuk disetujui sebelum memulai produksi penuh. Biaya sampel sering kali dapat dikreditkan ke pesanan utama.

Pengujian Beban Bukan Opsional

Setiap penyangga pegas variabel yang keluar dari pintu telah diuji bebannya. Kami mengatur pegas ke beban dingin yang ditentukan, kemudian menjalankannya melalui perjalanan penuh beberapa kali, memeriksa beban pada posisi dingin dan panas. Skala perjalanan dikalibrasi dan dikunci. Sertifikat pengujian yang merangkum nilai muatan sebenarnya disertakan dalam dokumentasi pengiriman. Inspeksi pihak ketiga oleh SGS, Bureau Veritas, atau TÜV tersedia berdasarkan permintaan Anda.

Kustomisasi Yang Kami Lakukan Setiap Hari

Beberapa pelanggan menganggap dukungan pegas variabel adalah item katalog murni. Berdasarkan pengalaman kami, mungkin setengah dari pasokan yang kami sediakan memiliki sentuhan khusus:

Panjang perjalanan non-standar (kami telah melakukan 200mm+ pada unit variabel)

Ketinggian rumah diperpanjang atau dikurangi agar sesuai dengan ruang terbatas

Rumah dan perangkat keras baja tahan karat untuk lingkungan lepas pantai atau kimia

Pelapis khusus: sistem cat laut lepas pantai, cat aluminium suhu tinggi

Desain pegas ganda untuk beban berat dalam kaleng kompak

Lug pengangkat, sel beban, atau transduser posisi terpasang di dalamnya

Cukup beri tahu kami seperti apa pemasangannya, dan kami akan membuat desain praktisnya.

Catatan Dunia Nyata Dari Lantai Pabrik

Berikut adalah beberapa hal yang telah kami pelajari mengenai pengiriman dukungan pegas variabel ke proyek di seluruh dunia:

Jika perpindahan pipa Anda ke atas, pastikan penyangga dapat menahan beban dingin ke atas tanpa pegas menjadi kendor. Kami akan memeriksanya sebagai bagian dari pilihan kami.

Pada rak pipa luar ruangan, tentukan galvanisasi hot-dip atau sistem pengecatan yang baik. Cat biru standar pabrik baik-baik saja di dalam ruangan, tetapi setelah beberapa musim hujan, baja karbon akan berkarat. Sedikit tambahan pada pelapisan menghemat banyak keluhan situs.

Selalu periksa jarak bebas di sekitar rumah pegas. Terkadang lokasi penyangga berada di antara dua bagian struktur, dan diameter kaleng standar tidak sesuai. Beri tahu kami lebih awal, dan kami akan menyesuaikan desainnya.

Mengapa Mendapatkan Dukungan Pegas Variabel Anda Dari Tianshun?

Kami bukan perantara. Kami merancang, memproduksi, menguji, dan mengirim dari pabrik kami sendiri di Yangzhou, Jiangsu. Artinya, saat Anda berbicara dengan teknisi kami, Anda sedang berbicara dengan orang yang benar-benar membuat produk. Penopang pegas variabel kami telah dipasang di pembangkit listrik siklus gabungan, rak pipa kilang, terminal regasifikasi LNG, unit proses kimia, dan pabrik baja. Lebih dari 70% bisnis kami berulang — bukan karena kami yang termurah, namun karena dukungan kami muncul tepat waktu, sesuai dengan lembar data, dan tidak membuat pusing kepala saat commissioning.

Jika jadwal proyek Anda padat, kami dapat menyimpan stok pegas yang sudah jadi dan merakitnya sesuai pengaturan beban Anda dengan cepat. Untuk pesanan dalam jumlah besar, kami menawarkan harga langsung pabrik yang kompetitif dan akan bekerja sama dengan Anda sesuai jadwal pengiriman yang selaras dengan urutan konstruksi Anda.

Kirimkan kepada kami gambar pendukung pipa Anda, data beban, atau sekadar deskripsi singkat tentang apa yang Anda butuhkan. Kami akan menghubungi Anda kembali dengan penawaran harga yang tepat — termasuk harga pabrik dan waktu pengiriman — biasanya dalam waktu 24 jam. Dan jika Anda ingin mengunjungi pabriknya dan melihat cara kami membuatnya, silakan.
