Gantungan Pegas Industri

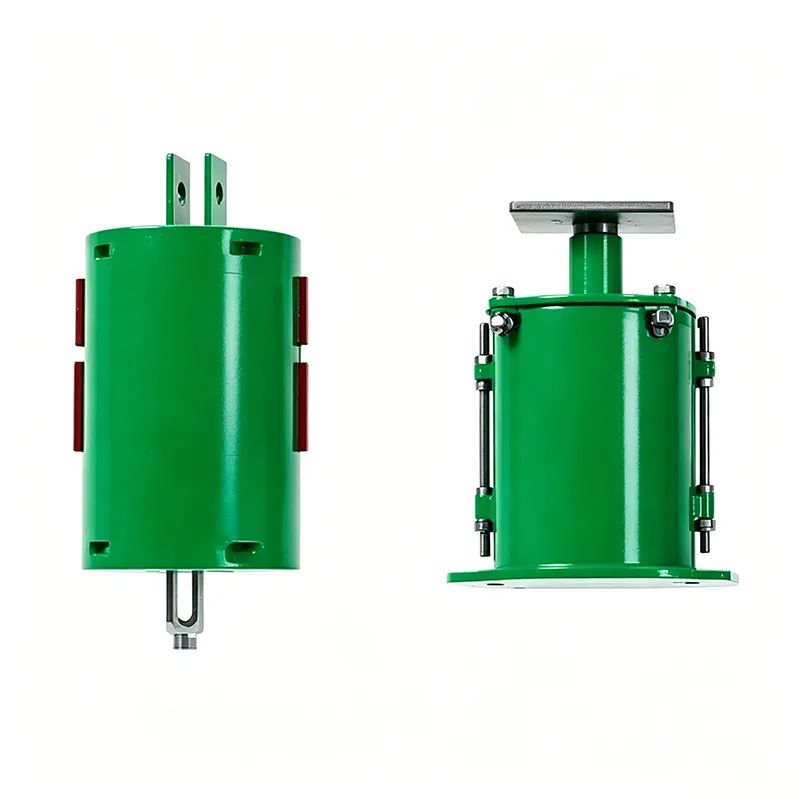

Industrial Spring Hanger adalah perangkat pendukung khusus untuk sistem perpipaan industri. Ini dirancang untuk menahan beban mati pipa, mengkompensasi perpindahan yang disebabkan oleh ekspansi dan kontraksi termal, dan mengisolasi getaran mekanis. Sejak 2012, Yangzhou Tianshun Piping berfokus pada penelitian dan pengembangan serta pembuatan produk-produk tersebut. Selama 14 tahun terakhir, kami telah memproduksi lebih dari 500.000 set, yang digunakan secara luas dalam proyek industri berstandar tinggi di seluruh dunia. Produk kami diproduksi sesuai dengan standar internasional, memberikan solusi standar dan khusus untuk memenuhi beragam kondisi kerja.

Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.

Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.

Prinsip Kerja

Memanfaatkan sifat elastis pegas, Industrial Spring Hanger mempertahankan gaya pendukung yang konstan ketika jaringan pipa menghasilkan perpindahan vertikal. Ketika pipa melebar atau menyusut karena perubahan suhu, pegas akan meregang dan memampatkan. Hal ini memastikan beban pipa disalurkan secara merata ke struktur bangunan, mencegah pecahnya pipa dan kerusakan peralatan akibat konsentrasi tegangan yang disebabkan oleh kendala yang kaku. Sementara itu, efek redaman pegas secara efektif menyerap getaran yang dihasilkan oleh pompa, kompresor, dan peralatan lainnya, serta mengurangi transmisi kebisingan.

Spesifikasi Teknis Produk

Fitur Inti

▶  Akurasi muatan tinggi: Setiap unit dikalibrasi muatannya sebelum dikirim, dengan kesalahan muatan dikontrol dalam ±5%.

▶  Ketahanan lelah yang sangat baik: Semua pegas telah lulus uji kelelahan 100.000 siklus tanpa deformasi atau patah permanen.

▶  Faktor keamanan tinggi: Faktor keamanan desain tidak kurang dari 1,5, memastikan kinerja yang andal dalam kondisi kerja ekstrem.

▶  Kinerja anti-korosi yang unggul: Dilapisi dengan galvanisasi hot-dip atau lapisan kaya seng epoksi, cocok untuk lingkungan korosif seperti wilayah pesisir dan pabrik kimia.

▶  Pemantauan visual: Dilengkapi dengan skala perpindahan yang jelas untuk memudahkan pemasangan di lokasi dan inspeksi operasional.

Perbandingan Kinerja

Skenario Aplikasi

Industrial Spring Hanger berlaku untuk semua sistem perpipaan industri yang mengalami fluktuasi suhu dan getaran. Ini berkinerja sangat baik dalam skenario berikut:

▶  Pipa proses bersuhu tinggi dan bertekanan tinggi untuk unit penyulingan minyak bumi

▶  Pipa uap utama dan pipa air umpan pembangkit listrik

▶  Pipa kriogenik di terminal penerima LNG dan pabrik gasifikasi

▶  Pipa yang mengalirkan media korosif di pabrik kimia dan farmasi

▶  Jalur pipa utama jaringan pemanas sentral perkotaan

▶  Pipa gas dan oksigen di pabrik metalurgi besi dan baja

Sistem Penjaminan Mutu

Kami telah menetapkan sistem kendali mutu proses lengkap yang mencakup pemeriksaan masuk bahan mentah hingga pengiriman produk jadi.

1. Inspeksi bahan baku yang masuk: Setiap batch baja dilengkapi dengan sertifikat bahan asli, dan diuji melalui analisis spektral dan pemeriksaan properti mekanik.

2. Kontrol produksi pegas: Pegas diproduksi oleh mesin melingkar CNC. Setiap pegas menjalani pengujian beban dan uji deformasi kompresi permanen.

3. Kontrol kualitas pengelasan: Semua prosedur pengelasan dilakukan oleh tukang las bersertifikat, diikuti dengan pengujian non-destruktif.

4. Inspeksi pengiriman produk jadi: Setiap unit harus menjalani kalibrasi beban dan inspeksi visual, dengan dokumen sertifikasi mutu lengkap disediakan.

Sistem manajemen produksi kami telah lulus sertifikasi ISO 9001:2015, dan semua produk mematuhi standar internasional termasuk CE dan API.

Layanan Pendukung

▶  Layanan pemilihan teknis gratis: Kami menyediakan pemilihan dan penghitungan gantungan profesional berdasarkan parameter pipa dan kondisi kerja aktual.

▶  Desain yang disesuaikan: Desain non-standar untuk beban khusus, perpindahan, atau kebutuhan ruang pemasangan terbatas.

▶  Dukungan teknis di lokasi: Insinyur profesional dapat dikirim untuk memandu instalasi dan commissioning di lokasi.

▶  Pasokan suku cadang jangka panjang: Kami memelihara gudang suku cadang yang lengkap untuk memberikan dukungan cepat terhadap permintaan suku cadang.

Untuk parameter teknis lebih lanjut atau solusi khusus Industrial Spring Hanger, silakan hubungi tim penjualan kami untuk mendapatkan dokumen terperinci.
