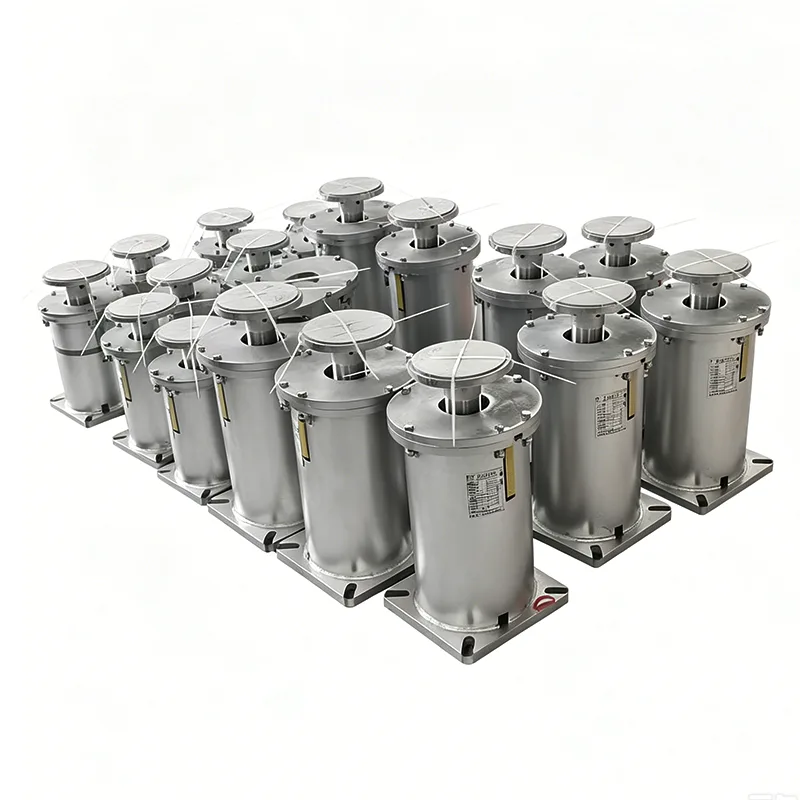

Dukungan Pegas Variabel untuk Pipa adalah perangkat pendukung elastis khusus yang dirancang untuk menahan perpindahan pipa secara vertikal. Ini memberikan gaya pendukung yang dapat disesuaikan dalam rentang perpindahan yang diijinkan dengan memanfaatkan kekakuan yang melekat pada pegas. Ketika pipa bergerak naik dan turun karena fluktuasi suhu, aliran sedang, atau getaran peralatan, penyangga secara otomatis mengatur gaya dukung, secara efektif mencegah konsentrasi tegangan pipa dan kerusakan sambungan peralatan.
Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.
Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.
Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.
Yangzhou Tianshun Piping telah terlibat dalam produksi produk ini sejak tahun 2012. Hingga saat ini, kami telah memasok lebih dari 800.000 set ke lebih dari 300 proyek industri di seluruh dunia, dan kinerja produk telah sepenuhnya divalidasi oleh operasi jangka panjang di lokasi.
| Tabel Spesifikasi Gantungan Pegas Variabel | Contoh |
| Jenis / Konfigurasi Gantungan | Tipe A, B, C, D, E, F, G |
| Ukuran Pegas / No. | Nomor 0 - Nomor 22 |
| Jangkauan Perjalanan | 30mm, 60mm, 90mm, 120mm 180mm |
| Beban Operasi | 0,2 kN - 400 kN |
| Beban Terpasang (Beban Dingin) | kN/kgf |
| Beban Operasi (Beban Panas) | kN/kgf |
| Arah Pergerakan | Ke atas/bawah |
| Variabilitas (%) | ≤ 25% (Standar) |
| Perawatan Permukaan | Galv Celup Panas/ Dicat |
| Bahan Perumahan | Baja Karbon (Q235/Q355) |
Dirancang sesuai dengan Hukum Hooke, defleksi pegas berbanding lurus dengan beban yang diberikan. Ketika pipa bergerak ke atas, kompresi pegas berkurang dan gaya pendukung juga berkurang. Ketika pipa bergerak ke bawah, kompresi pegas meningkat, sehingga menghasilkan gaya dukung yang lebih tinggi. Fitur ini memungkinkan dukungan untuk beradaptasi dengan perubahan dinamis pada jaringan pipa yang beroperasi dan menjaga keseimbangan tegangan seluruh sistem perpipaan.
Produk standar terdiri dari komponen utama berikut:
▶ Pegas heliks silinder: Terbuat dari baja pegas paduan dan mengalami perlakuan panas dan stabilisasi yang ketat.
▶ Pelat penghubung atas & bawah: Digunakan untuk menyambung pipa dan struktur bangunan, dengan mode pemasangan fleksibel yang dapat disesuaikan dengan kondisi lokasi.
▶ Pelat indikator beban: Menampilkan beban pegas dan perpindahan pipa secara real-time.
▶ Perangkat pengunci: Mengamankan posisi pegas setelah pemasangan dan pengoperasian untuk menghindari deformasi selama pengangkutan dan pemasangan di lokasi.
▶ Ruang pelindung: Menghalangi masuknya debu, air hujan, dan media korosif, sehingga memperpanjang masa pakai pegas.
▶ Tingkat variasi beban yang terkendali: Tingkat variasi beban desain dijaga dalam kisaran 25%, sehingga memastikan distribusi gaya yang merata di seluruh sistem perpipaan.
▶ Berbagai pilihan spesifikasi: Dilengkapi dengan 12 kelas beban dan 5 ukuran perpindahan, memenuhi kebutuhan sebagian besar aplikasi perpipaan industri.
▶ Kalibrasi pramuat: Telah disesuaikan sebelumnya dengan muatan yang ditentukan sesuai kebutuhan pelanggan sebelum pengiriman, siap untuk digunakan langsung setelah pemasangan di lokasi.
▶ Struktur anti-longgar: Semua bagian penghubung dilengkapi dengan mur pengunci dan ring pengunci untuk mencegah kendor selama pengoperasian.
▶ Konstruksi modular: Komponen utama dapat dipertukarkan untuk memudahkan perawatan dan penggantian di lokasi.
▶ Kemampuan beradaptasi terhadap lingkungan yang kuat: Bahan dan perlakuan permukaan yang sesuai dapat dipilih agar sesuai dengan beragam kondisi kerja.
|
Item Perbandingan |
Dukungan Pegas Variabel untuk Saluran Pipa |
Dukungan Pipa Kaku |
Dukungan Musim Semi Konstan |
|
Kapasitas Kompensasi Perpindahan |
Mengkompensasi perpindahan vertikal 50–200mm |
Tidak ada kompensasi perpindahan |
Mengkompensasi perpindahan vertikal 50–400mm |
|
Tingkat Variasi Beban |
≤ 25% |
Beban berubah tajam seiring dengan perpindahan |
≤ 5% |
|
Kondisi Kerja yang Berlaku |
Pipa dengan perpindahan termal umum |
Saluran pipa tanpa perpindahan atau perpindahan minimal |
Pipa dengan perpindahan besar atau sensitif terhadap variasi beban |
|
Kompleksitas Struktural |
Sedang |
Sederhana |
Kompleks |
|
Biaya Pembuatan |
Sedang |
Rendah |
Tinggi |
|
Kesulitan Instalasi & Perawatan |
Rendah |
Rendah |
Tinggi |
Dukungan Pegas Variabel untuk Pipa banyak digunakan di berbagai sistem perpipaan industri yang dapat berubah suhu, terutama ideal untuk aplikasi di bawah ini:
▶ Pipa uap, pipa air umpan, dan pipa kondensat di pembangkit listrik tenaga panas
▶ Memproses jaringan pipa dan menghubungkan pipa peralatan pertukaran panas di pabrik petrokimia
▶ Stasiun kompresor dan ruang katup pada jaringan pipa gas alam jarak jauh
▶ Jalur pipa utama dan cabang dari jaringan pemanas sentral perkotaan
▶ Pipa penyalur lumpur di instalasi pengolahan limbah
▶ Sistem perpipaan di kapal dan anjungan lepas pantai
Kami memiliki lini produksi modern untuk penyangga pegas variabel, dilengkapi dengan fasilitas profesional termasuk mesin melingkar pegas CNC, mesin pengujian pegas, spektrometer, dan instrumen pengujian non-destruktif. Semua produk diproduksi di bawah prosedur kontrol kualitas yang ketat:
1. Inspeksi Bahan Baku Masuk: Analisis komposisi kimia dan uji sifat mekanik dilakukan untuk setiap batch baja; bahan yang tidak memenuhi syarat ditolak dengan tegas.
2. Kontrol Manufaktur Musim Semi: Pegas digulung oleh peralatan CNC untuk menjamin dimensi dan presisi yang akurat.
3. Pengujian Kinerja Pegas: Setiap pegas menjalani 3 uji kompresi penuh dan uji beban untuk memastikan kinerja yang stabil.
4. Inspeksi Perakitan Selesai: Pemeriksaan dimensi, kalibrasi beban, dan inspeksi visual dilakukan untuk produk rakitan.
5. Inspeksi Pra-pengiriman Akhir: Inspeksi pengambilan sampel dilaksanakan sesuai dengan standar nasional, dan hanya produk yang memenuhi syarat yang diperbolehkan untuk pengiriman.
Sistem manajemen mutu kami telah memperoleh sertifikasi ISO 9001:2015, dan semua produk mematuhi standar internasional seperti CE dan API.
Kami memberikan panduan pemilihan profesional untuk membantu pelanggan memilih produk yang paling sesuai. Cukup berikan kami parameter pipa, suhu pengoperasian, perpindahan, ruang pemasangan, dan informasi relevan lainnya, dan teknisi kami akan menghitung dan merekomendasikan model dan spesifikasi optimal Dukungan Pegas Variabel untuk Pipa.
Kami juga menawarkan berbagai layanan pendukung sebagai berikut:
▶ Penyesuaian non-standar: Produk yang dirancang dan diproduksi khusus untuk kebutuhan beban khusus, perpindahan, atau ruang pemasangan terbatas.
▶ Layanan teknis di lokasi: Insinyur profesional dapat dikirim untuk memandu instalasi dan commissioning di lokasi.
▶ Layanan garansi: Semua produk dilengkapi dengan garansi 12 bulan. Produk yang rusak akan diperbaiki atau diganti secara gratis selama masa garansi.
▶ Pasokan suku cadang jangka panjang: Persediaan suku cadang yang lengkap dipertahankan untuk memberikan respons cepat terhadap permintaan suku cadang pelanggan.
Silakan hubungi tim penjualan kami untuk rincian lebih lanjut dan penawaran Dukungan Pegas Variabel untuk Saluran Pipa.
