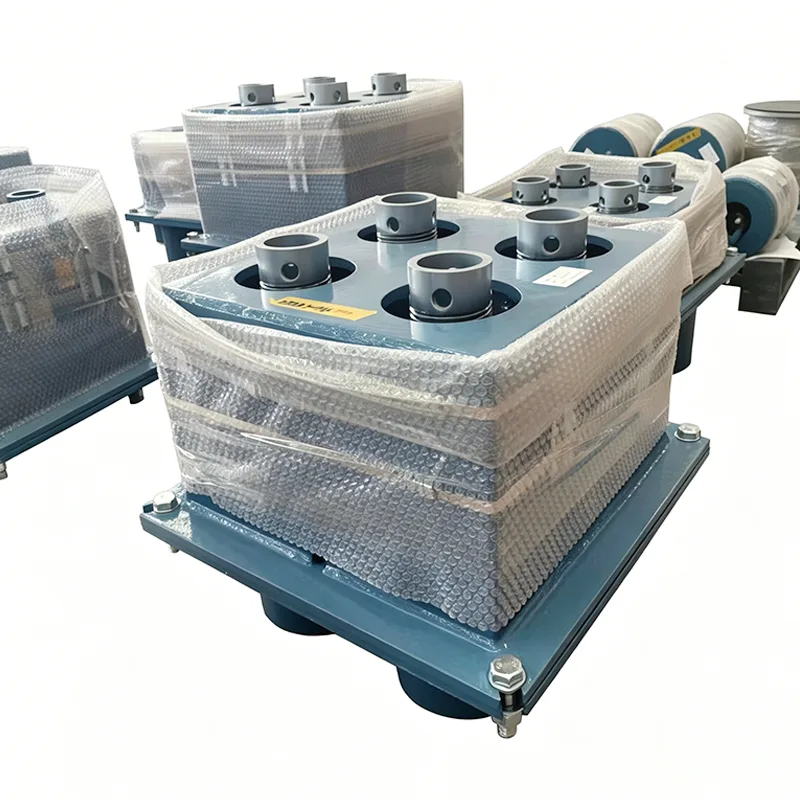

Dukungan Pegas Variabel Petrokimia

Sistem perpipaan di pabrik petrokimia beroperasi dalam jangka panjang di lingkungan bersuhu tinggi, bertekanan tinggi, sangat korosif, dan mudah terbakar/meledak, serta memerlukan pengoperasian terus-menerus selama 3-5 tahun tanpa henti. Dalam kondisi seperti itu, penyangga pegas industri biasa rentan terhadap patah lelah pegas, perforasi korosi pada rumah, dan sambungan yang longgar. Masalah-masalah ini tidak hanya menyebabkan konsentrasi tekanan pada saluran pipa yang menyebabkan kebocoran media, namun juga dapat mengakibatkan penutupan pabrik yang tidak direncanakan, yang mengakibatkan kerugian ekonomi sebesar puluhan juta yuan.

Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.

Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.

Menargetkan risiko spesifik industri ini, kami telah mengembangkan Dukungan Pegas Variabel Petrokimia khusus, yang sepenuhnya disesuaikan dengan persyaratan ketat industri petrokimia mulai dari bahan dan struktur hingga proses manufaktur.

Pemosisian Produk Inti

Petrochemical Variable Spring Support adalah produk pendukung pipa elastis yang dirancang khusus untuk pabrik petrokimia. Ini menyerap perpindahan vertikal yang disebabkan oleh ekspansi dan kontraksi termal pipa melalui deformasi elastis pegas, sekaligus mentransmisikan beban pipa secara seragam ke struktur sipil.

Yangzhou Tianshun Pipeline memasuki bidang pendukung pipa petrokimia pada tahun 2012. Selama 14 tahun terakhir, kami telah memasok lebih dari 1,2 juta set produk ke lebih dari 280 proyek pengilangan, etilen, dan LNG di seluruh dunia, dengan kinerja produk diverifikasi berdasarkan kondisi kerja aktual hingga 12 tahun.

Spesifikasi Teknis Produk

Pencocokan Material Bertingkat dan Sistem Manufaktur Presisi

Solusi Adaptasi Material Tiga Tingkat

Berdasarkan persyaratan tingkat korosi dan suhu pada berbagai kondisi kerja, kami telah menetapkan sistem material bergradasi untuk Penopang Pegas Variabel Petrokimia untuk menghindari rekayasa berlebihan atau kinerja yang tidak memadai:

▶  Kelas Dasar: Perumahan Q345B + pegas 60Si2MnA, cocok untuk pipa utilitas suhu normal tanpa korosi yang kuat

▶  Kelas Lanjutan: Rumah baja tahan karat 304 + pegas 50CrVA dengan perlakuan galvanisasi hot-dip, cocok untuk korosi sedang dan proses pipa di bawah 300℃

▶  Kelas Khusus: Perumahan 316L / Hastelloy + pegas paduan suhu tinggi berbasis nikel, cocok untuk korosi kuat, suhu tinggi 550℃ atau kondisi suhu rendah -196℃

Kontrol Proses Manufaktur Utama

Semua produk mengadopsi proses produksi CNC standar, dengan kemampuan penelusuran 100% untuk prosedur inti:

▶  Spring Coiling: Menggunakan mesin pegas CNC impor Jerman, kesalahan pitch pegas dan diameter dikontrol dalam 0,1 mm

▶  Perlakuan Panas: Menerapkan pendinginan vakum + tiga proses temper untuk sepenuhnya menghilangkan tekanan internal pegas, meningkatkan ketahanan terhadap kelelahan sebesar 60%

▶  Pengelasan: Menggunakan pengelasan busur argon, dengan pengujian penetran 100% pada lasan untuk memastikan tidak ada porositas, retakan, atau cacat lainnya

▶  Perawatan Permukaan: Tiga proses derusting sandblasting + primer kaya seng epoksi + lapisan atas fluorokarbon, dengan total ketebalan lapisan ≥120μm

Perbedaan Inti dari Dukungan Tujuan Umum

Skenario Aplikasi Khas

Penopang Pegas Variabel Petrokimia banyak digunakan dalam instalasi utama di seluruh rantai industri petrokimia:

▶  Pipa transmisi minyak mentah dan produk minyak di unit distilasi atmosferik dan vakum

▶  Reaksi minyak dan gas, pipa sirkulasi katalis dalam unit perengkahan katalitik fluida

▶  Gas perengkahan bersuhu tinggi dan pipa etilen bersuhu rendah di unit perengkahan etilen

▶  Pipa hidrogen dan produk minyak bertekanan tinggi di unit hidrofining

▶  Pipa gas alam cair dan gas BOG di terminal LNG

▶  Jalur masuk/keluar dan pipa pemadam kebakaran pada produk tangki minyak

Kontrol Kualitas Proses Penuh

Kami telah menetapkan sistem kualitas loop tertutup mulai dari desain hingga layanan purna jual untuk memastikan bahwa setiap Dukungan Pegas Variabel Petrokimia memenuhi standar keselamatan tertinggi industri petrokimia:

▶  Kontrol Desain: Dengan menggunakan perangkat lunak CAE untuk analisis tegangan dan optimalisasi struktur, semua skema desain menjalani tinjauan tiga tingkat

▶  Pengendalian Bahan Baku: Semua baja bersumber dari pabrik baja terkemuka seperti Baosteel dan Angang, dengan setiap batch menjalani analisis spektral dan pengujian sifat mekanik

▶  Pengendalian Produksi: Titik kendali mutu ditetapkan untuk proses-proses utama, dengan pemeriksa mutu penuh waktu memantau dan mencatat seluruh proses

▶  Kontrol Pra-Pengiriman: Setiap unit menjalani pengujian beban langkah penuh dan kalibrasi perpindahan, dengan laporan material, laporan pengujian, dan sertifikat kesesuaian diterbitkan

▶  Kontrol Purna Jual: masa garansi 12 bulan dengan perbaikan atau penggantian gratis produk yang cacat, dan dukungan teknis seumur hidup

Sistem manajemen mutu kami disertifikasi ISO 9001:2015, dan semua produk mematuhi standar internasional termasuk CE, API, dan ATEX.

Layanan Teknis Eksklusif

▶  Penilaian dan Perhitungan Seleksi Kondisi Kerja Gratis: Memberikan analisis tegangan profesional dan solusi pemilihan dukungan/gantungan berdasarkan parameter pipa dan kondisi kerja

▶  Penyesuaian Produk Non-Standar: Layanan desain individual untuk kebutuhan beban khusus, perpindahan, atau ruang pemasangan

▶  Panduan Instalasi di Lokasi: Mengirim teknisi bersertifikat untuk memandu instalasi dan commissioning di lokasi

▶  Layanan Inspeksi Reguler: Menyediakan layanan inspeksi dan pemeliharaan triwulanan untuk pelanggan kerjasama tahunan

▶  Respon Suku Cadang Darurat: Membangun gudang suku cadang khusus untuk memastikan suku cadang darurat dikirim dalam waktu 24 jam

Pertanyaan yang Sering Diajukan (FAQ)

T: Dapatkah Penopang Pegas Variabel Petrokimia Anda disesuaikan dengan bahan khusus?

J: Ya. Selain sistem material tiga tingkat standar, kami dapat memberikan penyesuaian dengan paduan khusus seperti Hastelloy C276, Monel 400, dan Inconel 625 untuk beradaptasi dengan kondisi ekstrem seperti korosi kuat dan suhu sangat tinggi. Waktu pengiriman untuk produk material khusus biasanya 45-60 hari, silakan berkonsultasi dengan tim penjualan kami untuk detailnya.

T: Dapatkah produk ini memenuhi persyaratan pengoperasian pabrik petrokimia tanpa henti selama 3-5 tahun?

J: Ya. Penopang Pegas Variabel Petrokimia kami telah melewati 150.000 siklus kelelahan, dan terus beroperasi hingga 12 tahun tanpa kegagalan dalam kondisi kerja sebenarnya. Semua produk mengadopsi struktur anti-pelonggaran ganda dan desain yang tersegel sepenuhnya, secara efektif mencegah kelonggaran dan korosi selama pengoperasian, sepenuhnya memenuhi persyaratan pengoperasian jangka panjang.

T: Dokumen inspeksi apa saja yang disertakan pada setiap produk pada saat pengiriman?

A: Setiap produk dilengkapi dengan dokumen sertifikasi mutu yang lengkap, antara lain: Sertifikat Uji Bahan Baku (MTC EN 10204 3.1), Laporan Uji Beban Pegas, Laporan Inspeksi Dimensi, dan Sertifikat Kesesuaian Produk. Jika pemeriksaan pihak ketiga oleh SGS, BV, TUV atau lembaga lain diperlukan, kami dapat mengaturnya terlebih dahulu dan menerbitkan laporan terkait.
