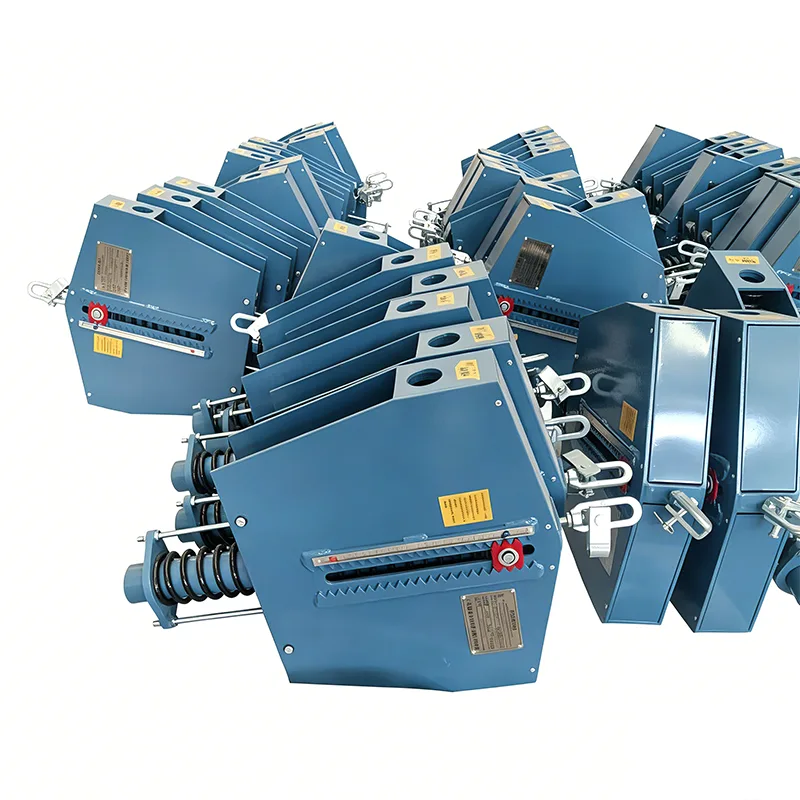

Dukungan Pegas Konstan Pipa Uap

Pipa uap menghasilkan perpindahan panas yang besar selama pengoperasian dan sangat sensitif terhadap variasi beban. Ketika suhu pipa naik dari suhu lingkungan ke suhu operasi, akan terjadi perpindahan vertikal mulai dari beberapa sentimeter hingga puluhan sentimeter. Jika peralatan pendukung konvensional digunakan, beban akan berfluktuasi secara drastis seiring dengan perpindahan, yang mengakibatkan konsentrasi tegangan pada pipa, kerusakan pada sambungan peralatan, dan bahkan pecahnya pipa. Dukungan Pegas Konstan Pipa Uap adalah unit pendukung khusus yang dikembangkan untuk mengatasi masalah tersebut. Ini memberikan kekuatan pendukung yang hampir konstan di seluruh perjalanan perpindahan, memastikan pengoperasian sistem perpipaan uap yang aman dan andal.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Prinsip Kerja & Komposisi Struktural

Didesain berdasarkan prinsip keseimbangan momen, Penopang Pegas Konstan Pipa Uap mengubah gaya elastis pegas menjadi gaya pendukung tetap melalui mekanisme penghubung. Ketika pipa bergerak secara vertikal, deformasi pegas dikompensasi oleh sistem linkage untuk mempertahankan gaya keluaran yang stabil, dengan tingkat variasi beban dikontrol dalam 5%.

Produk standar terdiri dari komponen inti berikut:

▶  Perakitan pegas: Dibuat dari baja pegas paduan berkekuatan tinggi dan mengalami beberapa proses perlakuan panas.

▶  Mekanisme keseimbangan momen: Linkage dan rakitan cam yang dikerjakan secara presisi.

▶  Perangkat pengatur beban: Memungkinkan penyesuaian beban keluaran di lokasi secara akurat.

▶  Indikator perpindahan: Menampilkan dengan jelas perpindahan saluran pipa yang sebenarnya.

▶  Rakitan housing & penghubung: Terbuat dari baja karbon premium dengan perawatan permukaan anti korosi.

Spesifikasi Teknis Produk

Fitur Teknis Inti

▶  Kinerja gaya konstan yang luar biasa: Tingkat variasi beban ≤ 5% pada seluruh langkah penuh, melebihi persyaratan standar nasional.

▶  Rentang perpindahan besar: Perpindahan maksimum mencapai hingga 400mm, sangat cocok untuk pipa uap suhu tinggi berdiameter besar.

▶  Cakupan beban yang komprehensif: Tersedia serangkaian peringkat beban lengkap dari 0,5kN hingga 500kN.

▶  Struktur kompak: Mengadopsi desain tata ruang yang dioptimalkan, volume keseluruhannya 20% lebih kecil dibandingkan penyangga pegas konstan tradisional.

▶  Pemasangan yang mudah: Telah disetel sebelumnya ke beban yang ditentukan sebelum pengiriman, hanya memerlukan perbaikan sederhana untuk commissioning di lokasi.

▶  Keamanan dan keandalan yang tinggi: Dilengkapi dengan perlindungan beban berlebih dan perangkat pembatas perjalanan untuk mencegah kerusakan yang tidak disengaja.

Perbandingan Kinerja dengan Dukungan Pegas Variabel

Parameter Teknis Standar

Skenario Aplikasi Khas

Dukungan Pegas Konstan Pipa Uap terutama diterapkan pada sistem perpipaan uap yang memiliki perpindahan termal besar dan persyaratan ketat pada stabilitas beban:

▶  Pipa uap utama dan pipa uap pemanas ulang pada pembangkit listrik tenaga panas

▶  Sistem perpipaan uap di pembangkit listrik tenaga nuklir pulau konvensional

▶  Pipa transmisi uap suhu tinggi di kilang minyak bumi

▶  Pipa pembangkit listrik tenaga uap pada pekerjaan besi dan baja

▶  Saluran utama air panas dan uap bersuhu tinggi untuk pemanas sentral perkotaan

▶  Sistem perpipaan pemanas uap di pabrik kimia

Untuk aplikasi di atas, Dukungan Pegas Variabel untuk Pipa tidak dapat lagi memenuhi persyaratan operasional ketika perpindahan pipa melebihi 100mm atau diperlukan kontrol ketat terhadap variasi beban. Dalam kasus seperti itu, penyangga pegas yang konstan wajib dilakukan untuk menjamin keamanan sistem.

Manufaktur & Kontrol Kualitas

Yangzhou Tianshun Piping memiliki 14 tahun pengalaman profesional dalam memproduksi penyangga pegas konstan, dilengkapi dengan fasilitas produksi lengkap dan instrumen pengujian presisi. Kami telah menerapkan sistem kontrol kualitas lengkap yang ketat untuk memastikan semua produk mematuhi standar internasional:

1. Pemeriksaan bahan baku yang masuk: Semua bahan baja disertai dengan sertifikat bahan asli, dan menjalani analisis spektral dan pengujian sifat mekanik.

2. Pemesinan presisi: Komponen utama diproses oleh pusat permesinan CNC untuk menjamin akurasi dimensi yang tinggi.

3. Uji kinerja pegas: Setiap pegas melewati uji kelelahan 100.000 siklus dan kalibrasi beban.

4. Uji kinerja keseluruhan: Setiap unit yang telah selesai menjalani pengujian gaya konstan langkah penuh sebelum pengiriman.

5. Verifikasi pihak ketiga: Laporan pengujian yang dikeluarkan oleh SGS, BV, TUV, dan organisasi pihak ketiga resmi lainnya tersedia berdasarkan permintaan.

Sistem manajemen mutu kami disertifikasi ISO 9001:2015, dan semua produk sesuai dengan standar internasional termasuk CE dan API.

Pedoman Seleksi & Layanan Penunjang

Penopang perpipaan harus dipilih berdasarkan perpindahan pipa dan sensitivitas beban: Pilih Penopang Pegas Variabel untuk Pipa jika perpindahan pipa vertikal kurang dari 100 mm dan sistem tidak peka terhadap fluktuasi beban. Pilih Penopang Pegas Konstan bila perpindahan melebihi 100 mm atau pipa memiliki sensitivitas tinggi terhadap variasi beban.

Kami menyediakan berbagai layanan pendukung profesional:

▶  Analisis tegangan perpipaan gratis serta penghitungan pemilihan gantungan & penyangga

▶  Desain dan pembuatan penyangga pegas konstan non-standar

▶  Layanan commissioning dan panduan pemasangan di lokasi

▶  Garansi 12 bulan, dengan perbaikan atau penggantian gratis untuk produk cacat dalam masa garansi

▶  Pasokan suku cadang jangka panjang dan dukungan teknis berkelanjutan
