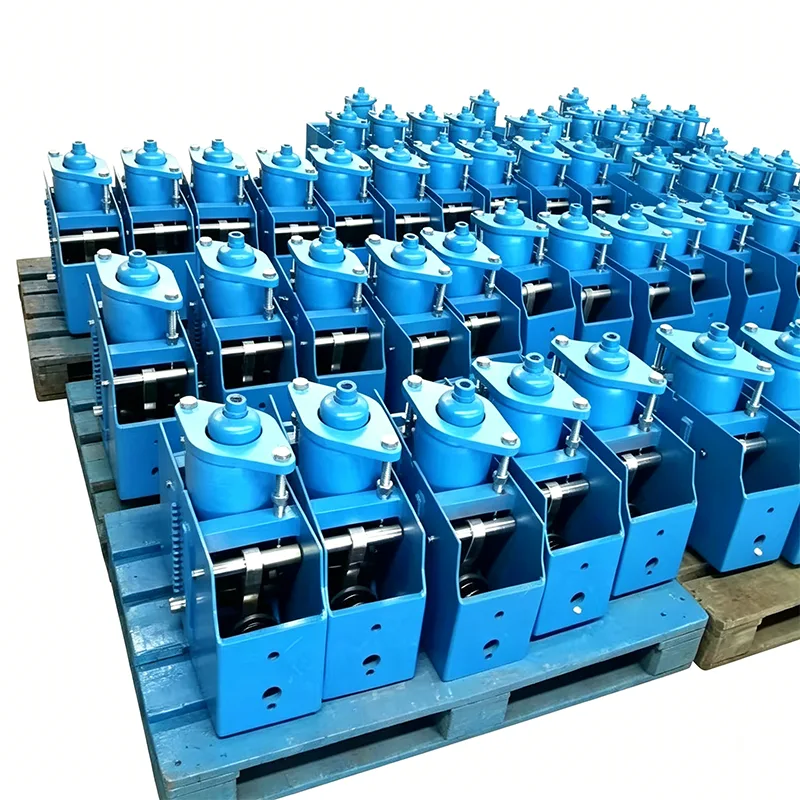

Dukungan Pegas Konstan Horisontal

Di banyak lokasi industri, ruang terbatas di atas jaringan pipa membuat pemasangan penyangga pegas konstan vertikal tidak mungkin dilakukan. Sementara itu, beberapa jaringan pipa memerlukan dukungan dari samping atau bawah, dan metode dukungan tradisional kesulitan untuk memenuhi kebutuhan gaya yang konstan pada perpindahan yang besar. Dukungan Pegas Konstan Horisontal adalah produk khusus yang dirancang khusus untuk mengatasi masalah ini. Ini dipasang secara horizontal di bawah atau di samping pipa, memberikan gaya pendukung yang stabil di seluruh langkah kerja dengan tingkat variasi beban yang dikontrol dalam 5%.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Prinsip Kerja dan Fitur Struktural

Penopang pegas konstan horizontal beroperasi berdasarkan prinsip keseimbangan momen. Ketika pipa mengalami perpindahan vertikal, gaya elastis pegas diubah menjadi gaya keluaran konstan melalui hubungan presisi dan mekanisme bubungan. Tidak seperti penyangga vertikal, rakitan pegasnya disusun secara horizontal, sehingga menghasilkan pusat gravitasi yang lebih rendah dan pengoperasian yang lebih stabil, sehingga sangat cocok untuk sistem perpipaan dengan beban besar dan perpindahan besar.

Dukungan Pegas Konstan Horisontal standar mengadopsi struktur rangka las terintegrasi, dengan komponen utama meliputi:

▶  Rakitan pegas heliks silindris yang disusun secara horizontal

▶  Sistem hubungan keseimbangan momen dengan presisi tinggi

▶  Mekanisme penyesuaian beban yang dipasang di samping

▶  Perangkat pembatas langkah ganda

▶  Indikator perpindahan visual

▶  Dasar pemasangan bawah

Spesifikasi Teknis Produk

Tabel Spesifikasi Gantungan Pegas Konstan	Contoh
Model / Seri	PH, LH, CA, CS, TH
Kapasitas Beban (Operasi)	0,1 kN - 500 kN
Jumlah Perjalanan	50mm, 100mm, 200mm, 400mm
Perjalanan Sebenarnya	Hingga 600mm
Deviasi Beban (Toleransi)	±5% (Standar) / ±3% (Sebelumnya Tinggi)
Posisi Instalasi	Horisontal / Vertikal
Perumahan Selesai	Hot Dip Galvanis / Epoksi
Suhu Operasional	-20°C hingga +80°C (Ambien)
Bahan Kumparan Pegas	60Si2Mn / 50CrVA
Rentang Penyesuaian Beban	±10% (Penyesuaian Bidang)

Perbandingan dengan Penopang Pegas Konstan Vertikal

Barang Perbandingan	Dukungan Pegas Konstan Horisontal	Dukungan Pegas Konstan Vertikal
Metode Instalasi	Dipasang secara horizontal di bawah atau di samping pipa	Dipasang secara vertikal di atas pipa
Pendudukan Luar Angkasa	Ruang vertikal rendah, ruang horizontal tinggi	Ruang horizontal rendah, ruang vertikal tinggi
Posisi Pusat Gravitasi	Stabilitas operasional yang rendah dan sangat baik	Persyaratan yang tinggi dan menuntut untuk pemasangan pondasi
Beban Maksimum	Hingga 1000kN	Umumnya tidak melebihi 500kN
Kenyamanan Perawatan	Operasi samping, tidak perlu pendakian	Operasi puncak, membutuhkan pekerjaan pendakian
Skenario yang Berlaku	Jaringan pipa berbeban besar dengan ruang overhead terbatas	Pipa berbeban kecil dengan ruang horizontal terbatas

Parameter Spesifikasi Seri Lengkap

Kami menyediakan 6 seri standar Dukungan Pegas Konstan Horisontal, yang mencakup sebagian besar kebutuhan aplikasi industri:

Seri Model	Rentang Beban Tetapan (kN)	Lendutan Standar (mm)	Kisaran Suhu Pengoperasian (℃)	Faktor Keamanan Desain
HCH-50	1-30	50	-40~+450	1.6
HCH-100	5-80	100	-40~+450	1.6
HCH-150	10-150	150	-40~+450	1.6
HCH-200	20-300	200	-40~+550	1.6
HCH-300	50-600	300	-40~+550	1.6
HCH-400	100-1000	400	-196~+550	1.8

Semua produk mematuhi standar GB/T 17116.2-2018, ANSI/ASME B31.1 dan DIN 2545.

Keunggulan Kinerja Inti

▶  Kapasitas Beban Sangat Tinggi: Memberikan kekuatan pendukung maksimum sebesar 1000kN untuk memenuhi kebutuhan jaringan pipa dan peralatan besar

▶  Stabilitas Operasional Tinggi: Susunan horizontal dengan pusat gravitasi rendah memberikan kinerja seismik yang sangat baik, mampu menahan gempa berkekuatan 8 skala Richter

▶  Perawatan yang Aman dan Nyaman: Penyesuaian dan inspeksi samping menghilangkan kebutuhan akan pekerjaan pendakian, sehingga mengurangi risiko keselamatan

▶  Kemampuan Beradaptasi Pemasangan yang Kuat: Dapat dipasang pada balok beton, struktur baja, atau fondasi peralatan

▶  Rentang Penyesuaian Beban Lebar: Memungkinkan penyesuaian di lokasi dalam ±15% dari nilai beban

▶  Desain Tersegel Sepenuhnya: Secara efektif mencegah debu, air hujan, dan media korosif memasuki mekanisme internal

Bidang Aplikasi Khas

Dukungan Pegas Konstan Horisontal banyak digunakan dalam skenario industri berikut:

▶  Pipa uap utama dan pipa uap pemanas ulang di pembangkit listrik tenaga termal besar

▶  Pipa unit perengkahan hidro dan katalitik fluida di kilang minyak bumi

▶  Pipa saluran masuk dan keluar tangki penyimpanan di terminal LNG besar

▶  Pipa udara panas tanur tinggi dan pipa gas konverter di pabrik baja

▶  Sistem pipa uap pulau konvensional di pembangkit listrik tenaga nuklir

▶  Pipa air panas bersuhu tinggi berdiameter besar untuk pemanas sentral perkotaan

Manufaktur dan Jaminan Kualitas

Dengan 14 tahun pengalaman dalam pembuatan penyangga pegas konstan, Yangzhou Tianshun Pipeline telah berhasil menerapkan Dukungan Pegas Konstan Horisontal ke lebih dari 350 proyek industri di seluruh dunia. Semua produk menjalani prosedur kontrol kualitas yang ketat:

Pengujian In-House Komprehensif Dilakukan pada Setiap Produk Sebelum Pengiriman

Sebelum dikirim, setiap produk melewati proses pengujian internal yang lengkap. Proses ini meliputi inspeksi dimensi dan visual, PMI (Identifikasi Material Positif), pengujian kekerasan, pengujian non-destruktif MT/PT jika memungkinkan, pengujian beban pegas dengan kurva beban-perpindahan, dan pengukuran ketebalan lapisan. Laporan Uji Pabrik (FTR) dan Laporan Uji Material (MTR) disediakan.

Klarifikasi Akreditasi Pihak Ketiga

Pengujian internal tidak sama dengan pengujian pihak ketiga yang diakreditasi oleh ILAC. Jika diperlukan pengujian atau pengujian laboratorium yang disaksikan oleh pihak ketiga, hal ini dapat diberikan sebagai layanan opsional terpisah.

Layanan Inspeksi Pihak Ketiga Opsional (Dikutip Secara Terpisah)

1. Pengujian Materi

Layanan ini mencakup analisis komposisi kimia, pengujian tarik, pengujian dampak suhu rendah Charpy, dan pengujian kekerasan.

2. Mengelas NDT

Metode yang tersedia antara lain Magnetic Particle Testing (MT), Liquid Penetrant Testing (PT), Ultrasonic Testing (UT), dan Radiographic Testing (RT).

3. Pengujian Performa Beban Pegas

Kurva beban-perpindahan disertakan.

4. Pemeriksaan Perlindungan Korosi Lapisan Hot-Dip Galvanisasi / Epoxy

5. Pengujian yang Disaksikan, Pengawasan Pabrik, dan Inspeksi Pra-Pengiriman (PSI)

Keunggulan Kami yang Membedakan

Dibanding dengan Sistem Pendukung Pipa Internasional LISEGA

Akurasi pemuatan produk, standar pengujian, dan sistem dokumentasi kami dibandingkan dengan sistem pendukung pipa internasional LISEGA.

Lebih dari Pemasok Domestik Standar

Tidak seperti pabrikan dalam negeri standar yang hanya menyediakan produk itu sendiri, kami menyediakan kurva beban-perpindahan pada setiap unit pegas. Kami juga membantu mengatur pengujian SGS pihak ketiga dan menyaksikan inspeksi, dan kami mendukung peninjauan dokumen oleh teknisi PE/CPE untuk proyek di luar negeri.

Dukungan Layanan Eksklusif

▶  Survei di lokasi dan analisis tekanan saluran pipa secara gratis

▶  Desain khusus untuk ruang pemasangan khusus

▶  Insinyur profesional memberikan panduan dan commissioning instalasi di lokasi

▶  Masa garansi 12 bulan dengan perbaikan atau penggantian gratis selama masa garansi

▶  Dukungan teknis seumur hidup dan pasokan suku cadang

Untuk informasi lebih detail mengenai Dukungan Pegas Konstan Horisontal atau pemilihan teknis untuk proyek Anda, silakan hubungi tim penjualan kami.

Pertanyaan yang Sering Diajukan (FAQ)

T: Dapatkah penyangga pegas konstan horizontal dipasang pada struktur baja?

J: Ya. Kami menyediakan berbagai bentuk dasar pemasangan untuk beradaptasi dengan pondasi beton, balok struktur baja, dan platform peralatan. Untuk model beban besar, kami akan memberikan rekomendasi desain pondasi untuk memastikan kekuatan pemasangan memenuhi persyaratan.

T: Dapatkah Dukungan Pegas Konstan Horisontal Anda digunakan di lingkungan bersuhu rendah?

J: Ya. Kami menawarkan model suhu rendah khusus yang mengadopsi bahan baja tahan karat 304 atau 316L dan telah lulus uji benturan suhu rendah. Mereka dapat beroperasi secara normal pada suhu serendah -196℃ dan cocok untuk sistem pipa kriogenik seperti LNG dan etilen.

Q: Berapa waktu pengiriman produk Anda?

A: Waktu pengiriman untuk model standar adalah 30-45 hari, dan untuk model yang disesuaikan adalah 45-60 hari tergantung kerumitannya. Untuk pesanan mendesak, kami dapat mengatur produksi yang dipercepat dengan waktu pengiriman terpendek 20 hari.
