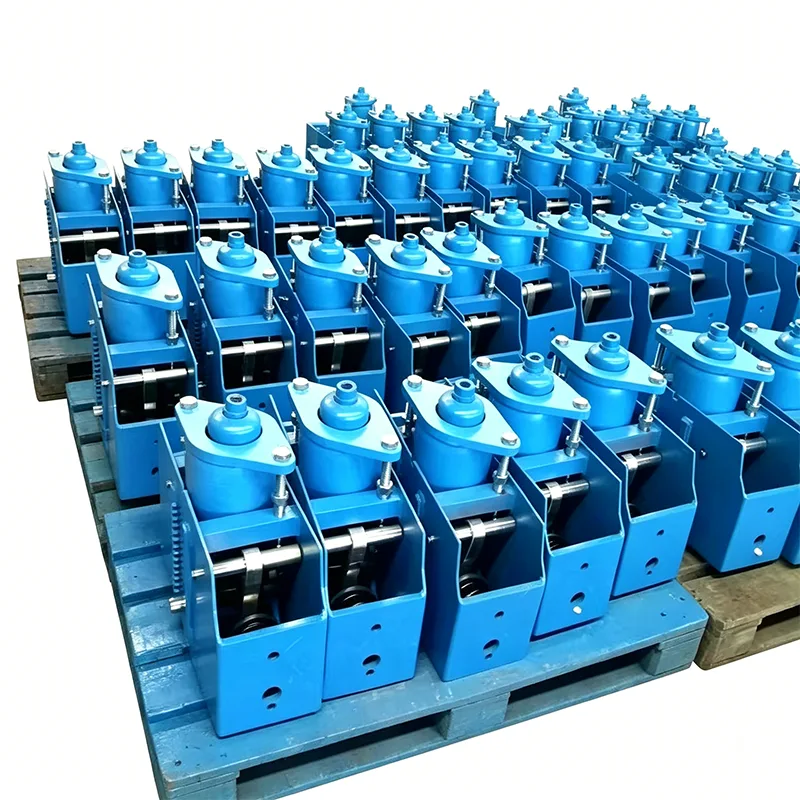

Dukungan Pegas Konstan Kantilever

Dalam sistem perpipaan industri besar, ketika pipa mengalami perpindahan vertikal yang signifikan, penyangga pegas biasa akan menghasilkan variasi beban yang nyata, yang pada gilirannya memberikan tekanan tambahan yang sangat besar pada peralatan sensitif yang terhubung (seperti turbin uap, ketel uap, kompresor, dll.). Memanfaatkan 14 tahun akumulasi teknis dalam teknologi dukungan pipa, Yangzhou Tianshun Pipeline Technology Co., Ltd. secara profesional mengembangkan dan memproduksi Dukungan Pegas Konstan Kantilever. Produk ini mengadopsi prinsip keseimbangan momen untuk memastikan bahwa gaya pendukung tetap konstan sepanjang perpindahan vertikal pipa. Fitur ini menjadikannya perangkat pendukung penting untuk sistem pipa berkapasitas besar dan skenario di mana laju perubahan beban harus dikontrol secara ketat. Ini secara efektif menghindari perpindahan gaya yang tidak menguntungkan dalam sistem perpipaan dan memastikan pengoperasian peralatan inti yang aman.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Spesifikasi Teknis Produk

Tabel Spesifikasi Gantungan Pegas Konstan	Contoh
Model / Seri	PH, LH, CA, CS, TH
Kapasitas Beban (Operasi)	0,1 kN - 500 kN
Jumlah Perjalanan	50mm, 100mm, 200mm, 400mm
Perjalanan Sebenarnya	Hingga 600mm
Deviasi Beban (Toleransi)	±5% (Standar) / ±3% (Sebelumnya Tinggi)
Posisi Instalasi	Horisontal / Vertikal
Perumahan Selesai	Hot Dip Galvanis / Epoksi
Suhu Operasional	-20°C hingga +80°C (Ambien)
Bahan Kumparan Pegas	60Si2Mn / 50CrVA
Rentang Penyesuaian Beban	±10% (Penyesuaian Bidang)

Struktur Inti dan Sifat Mekanik

Dukungan Pegas Konstan Kantilever kami mengadopsi struktur gabungan presisi tuas kantilever dan pegas, mengubah keseimbangan mekanis yang kompleks menjadi produk teknik yang andal. Parameter teknis inti dan fitur strukturalnya adalah sebagai berikut:

Dimensi Teknis	Indikator Kinerja dan Nilai Rekayasa
Tingkat perubahan beban	Tingkat perubahan beban teoritis adalah nol (deviasi aktual ≤5%), memberikan gaya pendukung yang konstan dan sepenuhnya menghilangkan tegangan tambahan.
Kapasitas perpindahan vertikal	Mendukung kompensasi perpindahan vertikal 0～300mm atau bahkan lebih besar, dirancang khusus untuk sistem pipa perpindahan besar.
Keuntungan struktur kantilever	Mengadopsi desain tuas kantilever, dengan struktur kompak dan penggunaan ruang kecil, beradaptasi dengan lingkungan pemasangan di tempat yang kompleks.
Bahan dan anti korosi	Komponen penahan beban inti terbuat dari baja paduan berkekuatan tinggi, dengan lapisan galvanis atau anti-korosi panas di permukaannya, beradaptasi dengan kondisi kerja yang keras.

Penerapan Rekayasa dan Kemampuan Beradaptasi di Tempat

Dalam aplikasi teknik praktis, instalasi pipa sering kali menghadapi kendala ruang yang rumit. Dukungan Pegas Konstan Kantilever kami sepenuhnya mengatasi permasalahan konstruksi di lokasi:

Pengaturan kondisi dingin yang akurat: Sebelum pengiriman, kami melakukan pra-kompres dan mengunci pegas pada posisi beban kondisi dingin sesuai dengan kondisi tegangan pipa dan persyaratan perpindahan termal yang disediakan oleh pelanggan. Selama pemasangan di lokasi, hanya penyesuaian halus pada kolom berulir yang diperlukan untuk mencapai kondisi desain, sehingga sangat mempersingkat masa konstruksi.

Metode perakaran yang fleksibel: Struktur kantilever beradaptasi dengan berbagai kondisi perakaran. Baik itu balok struktur baja, pondasi beton, atau badan peralatan, rooting yang stabil dapat dicapai melalui konektor akar yang cocok (seperti pelat tunggal yang dilas, lengan penjepit pipa, dll.).

Status operasi yang divisualisasikan: Dilengkapi dengan pelat indikator perpindahan presisi tinggi dan skala beban, personel operasi dan pemeliharaan dapat secara intuitif menilai apakah pipa berada pada posisi kerja yang dirancang tanpa membongkar cangkangnya, memfasilitasi inspeksi harian dan pemeliharaan preventif.

Sistem Manufaktur dan Kontrol Kualitas yang Ketat

Pengujian In-House Komprehensif Dilakukan pada Setiap Produk Sebelum Pengiriman

Sebelum dikirim, setiap produk melewati proses pengujian internal yang lengkap. Proses ini meliputi inspeksi dimensi dan visual, PMI (Identifikasi Material Positif), pengujian kekerasan, pengujian non-destruktif MT/PT jika memungkinkan, pengujian beban pegas dengan kurva beban-perpindahan, dan pengukuran ketebalan lapisan. Laporan Uji Pabrik (FTR) dan Laporan Uji Material (MTR) disediakan.

Klarifikasi Akreditasi Pihak Ketiga

Pengujian internal tidak sama dengan pengujian pihak ketiga yang diakreditasi oleh ILAC. Jika diperlukan pengujian atau pengujian laboratorium yang disaksikan oleh pihak ketiga, hal ini dapat diberikan sebagai layanan opsional terpisah.

Layanan Inspeksi Pihak Ketiga Opsional (Dikutip Secara Terpisah)

1. Pengujian Materi

Layanan ini mencakup analisis komposisi kimia, pengujian tarik, pengujian dampak suhu rendah Charpy, dan pengujian kekerasan.

2. Mengelas NDT

Metode yang tersedia antara lain Magnetic Particle Testing (MT), Liquid Penetrant Testing (PT), Ultrasonic Testing (UT), dan Radiographic Testing (RT).

3. Pengujian Performa Beban Pegas

Kurva beban-perpindahan disertakan.

4. Pemeriksaan Perlindungan Korosi Lapisan Hot-Dip Galvanisasi / Epoxy

5. Pengujian yang Disaksikan, Pengawasan Pabrik, dan Inspeksi Pra-Pengiriman (PSI)

Keunggulan Kami yang Membedakan

Dibanding dengan Sistem Pendukung Pipa Internasional LISEGA

Akurasi pemuatan produk, standar pengujian, dan sistem dokumentasi kami dibandingkan dengan sistem pendukung pipa internasional LISEGA.

Lebih dari Pemasok Domestik Standar

Tidak seperti pabrikan dalam negeri standar yang hanya menyediakan produk itu sendiri, kami menyediakan kurva beban-perpindahan pada setiap unit pegas. Kami juga membantu mengatur pengujian SGS pihak ketiga dan menyaksikan inspeksi, dan kami mendukung peninjauan dokumen oleh teknisi PE/CPE untuk proyek di luar negeri.

Mengapa Memilih Dukungan Pegas Konstan Kantilever Tianshun?

Warisan teknis yang mendalam: Mengandalkan 14 tahun pengalaman industri dan tim R&D profesional, kami menyediakan dukungan teknis proses penuh mulai dari analisis tegangan pipa, perhitungan pemilihan jenis hingga panduan pemasangan.

Verifikasi proyek global: Produk-produk ini telah beroperasi secara stabil di proyek-proyek pembangkit listrik, petrokimia, dan energi di lebih dari 40 negara di seluruh dunia, tahan terhadap pengujian beberapa unit start-up/shutdown dan kondisi kerja yang ekstrem.

Kemampuan layanan yang disesuaikan: Untuk kendala ruang khusus atau persyaratan beban non-standar, kami dapat menyediakan solusi desain dan teknik struktur kantilever yang disesuaikan.

Jaminan purna jual yang andal: Kami telah membuat file pelanggan yang lengkap dan mekanisme respons, memberikan penilaian kondisi, pengaturan ulang beban, dan panduan penggantian selama pemeliharaan penghentian, sehingga mengurangi risiko pengoperasian dan pemeliharaan pembangkit listrik.
