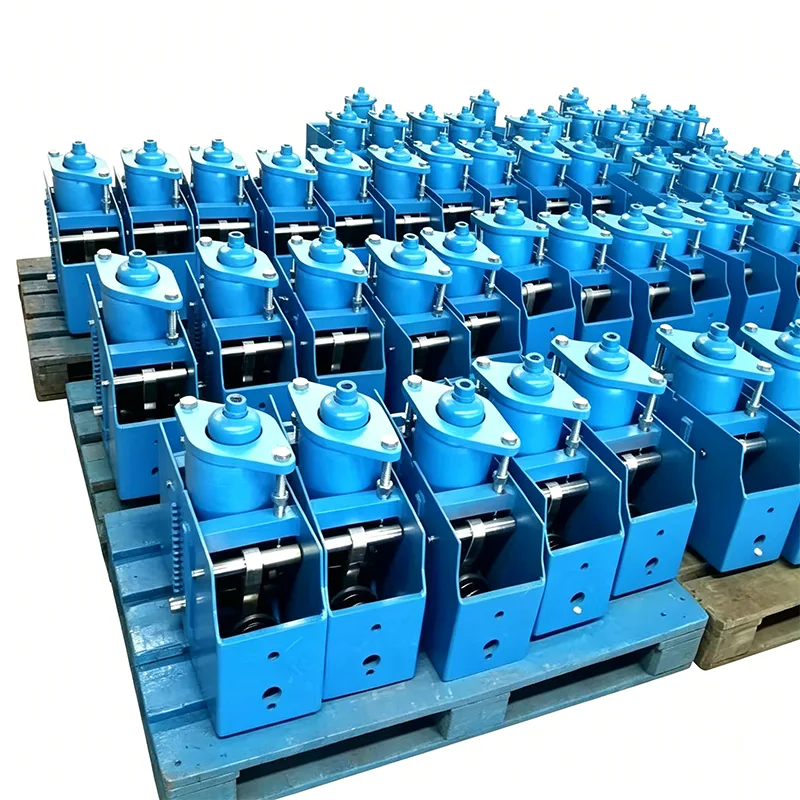

Dukungan Pegas Konstan Berdiri

Yangzhou Tianshun Pipeline Technology Co., Ltd., didirikan pada tahun 2012, telah berfokus pada pembuatan produk pendukung pipa selama 14 tahun, dengan produk yang melayani lebih dari 40 negara di seluruh dunia. Standing Constant Spring Support adalah produk yang dirancang khusus untuk kondisi kerja di mana tidak diperlukan ruang pengangkatan di atas pipa dan diperlukan dukungan bawah. Ini ditempatkan pada balok baja, fondasi beton atau platform pendukung melalui pangkalan, memberikan kekuatan pendukung ke atas yang konstan untuk jaringan pipa, dan dengan sempurna menyelesaikan masalah kompensasi perpindahan pipa dalam skenario ruang terbatas.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Mengapa Memilih Tipe Berdiri? Solusi untuk Skenario dengan Ruang Terbatas

Dalam rekayasa praktis, banyak jaringan pipa tidak dapat mengadopsi solusi suspensi atas dan harus menggunakan dukungan bawah:

▶  Pipa lapisan bawah di galeri pipa: Tidak ada balok struktur baja yang tersedia untuk suspensi di atas pipa lapisan paling bawah

▶  Pipa di atas peralatan: Saluran pipa disusun langsung di atas peralatan, tidak ada titik pengangkatan di atasnya

▶  Pipa dalam parit beton: Pipa dalam parit pipa dengan ruang atas yang sempit

▶  Pipa berdiameter besar: Pipa di atas DN800, batang suspensi yang terlalu panjang rentan terhadap ketidakstabilan

▶  Pipa yang sensitif terhadap getaran: Pipa saluran masuk dan keluar pompa, penyangga bawah memiliki stabilitas yang lebih baik daripada suspensi

▶  Proyek retrofit: Struktur baja yang ada tidak dapat menambah titik pengangkatan baru, hanya tersedia dukungan dari pondasi

Dalam skenario ini, Dukungan Pegas Konstan Berdiri adalah satu-satunya solusi dukungan gaya konstan yang layak.

Spesifikasi Teknis Produk

Perbandingan Komprehensif: Tipe Berdiri vs Tipe Suspensi

Struktur Produk dan Fitur Inti

Dukungan Pegas Konstan Berdiri mengadopsi struktur kotak vertikal, terutama terdiri dari bagian-bagian berikut:

Pelat dasar: Pelat bawah lebar untuk menyebarkan beban dan memastikan stabilitas

Kotak pegas: Mekanisme pegas gaya konstan bawaan, disusun secara vertikal

Mendukung pelat atas: Terhubung dengan dukungan pipa pipa, ketinggian dapat disesuaikan

Indikator perpindahan: Divisualisasikan di samping untuk memudahkan pengamatan

Perangkat pengunci: Mengunci pegas selama transportasi dan pemasangan

Fitur Inti

Desain ketinggian sangat rendah

Susunan pegas vertikal, tinggi keseluruhan 40% lebih rendah dari jenis suspensi dengan spesifikasi yang sama

Cocok untuk ruangan dengan ketinggian lantai terbatas seperti parit pipa dan ruang peralatan

Spesifikasi yang lebih pendek dapat disesuaikan untuk kondisi kerja khusus

Stabilitas luar biasa

Area dasar 3 kali lebih besar dari tipe suspensi, pusat gravitasi rendah

Tidak mudah terbalik di bawah dorong horizontal pipa

Tidak ada masalah ayunan batang suspensi dalam kondisi kerja getaran

Instalasi dan pemeliharaan yang mudah

Pemasangan di darat, tidak diperlukan pengoperasian di ketinggian

Langsung letakkan di atas pondasi, perbaiki setelah diratakan

Baut penyetelan di atas, dapat dioperasikan sambil berdiri di tanah

Tidak perlu membongkar pipa untuk pemeliharaan dan penggantian, langsung cabut rakitan pegas

Kemampuan beradaptasi perpindahan yang kuat

Sangat cocok untuk kondisi kerja dengan perpindahan termal pipa ke atas

Juga dapat beradaptasi dengan perpindahan ke bawah, cukup pasang secara terbalik

Perpindahan lateral tidak mempengaruhi kinerja gaya konstan

Analisis Skenario Aplikasi Khas

Panduan Instalasi dan Komisioning di Lokasi (Berdasarkan Pengalaman Teknik selama 14 Tahun)

Inspeksi Pra-Instalasi

1. Periksa apakah model produk sesuai dengan gambar desain

2. Periksa apakah alat pengunci masih utuh dan apakah ada kelonggaran selama pengangkutan

3. Periksa kerataan alas, koreksi diperlukan jika deformasi melebihi 2mm

Langkah-Langkah Instalasi

1. Perataan pondasi: Kesalahan kerataan permukaan pondasi pendukung ≤2mm/m

2. Penentuan posisi dan pemasangan: Tempatkan Penyangga Pegas Konstan Berdiri pada posisinya, las atau baut kencangkan alas ke pondasi

3. Sambungan pipa: Hubungkan penyangga pipa pipa dengan pelat atas braket, cadangan perpindahan kondisi dingin

4.Pengaturan beban: Sesuaikan baut atas sesuai dengan persyaratan desain, sejajarkan pelat indikator dengan posisi kondisi dingin

5. Buka kunci: Lepaskan baut pengunci transportasi setelah pemasangan

6.Inspeksi dan konfirmasi: Indikator konfirmasi dapat bergerak bebas tanpa macet

Penanganan Masalah Umum

Kontrol Kualitas dan Verifikasi

Pengendalian Bahan Baku

Semua material baja dari pabrik baja biasa dengan sertifikat material

Pengujian kekerasan 100% untuk baja pegas, material yang tidak memenuhi syarat ditolak

Bahan las dikeringkan sesuai spesifikasi, sesuai dengan kekuatan logam dasar

Pengendalian Proses Produksi

Pemotongan dan pengosongan CNC, akurasi dimensi ±1mm

Pengelasan mengadopsi pengelasan terlindung gas CO2, tukang las memegang sertifikat

Perlakuan panas pegas mengadopsi tungku vakum, keseragaman kekerasan ±HRC2

Uji coba tiga langkah penuh dijalankan setelah perakitan mesin selesai

Inspeksi Pabrik

Setiap Dukungan Pegas Konstan Berdiri menyelesaikan hal berikut sebelum pengiriman:

Pemeriksaan penampilan dan dimensi

Tes beban pukulan penuh, catat 10 titik pengukuran

Perhitungan keteguhan, pastikan ≤±5%

Mengunci uji fungsi perangkat

Kalibrasi indikator perpindahan

Deteksi ketebalan lapisan anti korosi

Layanan dan Dukungan

▶  Dukungan seleksi: Menyediakan verifikasi ruang instalasi untuk mengonfirmasi kelayakan solusi tipe berdiri

▶  Layanan yang disesuaikan: Ketinggian khusus khusus dan ukuran alas khusus sesuai dengan ruang di lokasi

▶  Panduan instalasi: Berikan panduan instalasi terperinci, panduan di lokasi yang tersedia untuk proyek-proyek besar

▶  Siklus pengiriman: 7-10 hari untuk model konvensional, 15-20 hari untuk produk yang disesuaikan

▶  Garansi kualitas: garansi produk 2 tahun, dukungan teknis seumur hidup

▶  Pasokan suku cadang: Rakitan pegas model umum tersedia, dikirimkan dalam waktu 48 jam

Standing Constant Spring Support adalah solusi andal untuk dukungan pipa berkekuatan konstan dalam kondisi kerja dengan ruang terbatas. Selama 14 tahun terakhir, kami telah memecahkan masalah bahwa solusi penangguhan tidak dapat diterapkan pada ratusan proyek di seluruh dunia, dan produk kami telah beroperasi secara stabil dan diakui oleh pelanggan dengan suara bulat.
