Dukungan gantungan pegasmemainkan peran penting dalam mengendalikan berat pipa, pergerakan termal, dan getaran dalam sistem perpipaan industri yang menuntut. Tianshun menyediakan solusi gantungan pegas rekayasa dengan peringkat beban mulai dari 10 N hingga 100.000 N dan kemampuan perpindahan hingga 200 mm, mendukung aplikasi di seluruh fasilitas listrik, petrokimia, LNG, kilang, pemanas, farmasi, dan pemrosesan makanan.
Dukungan gantungan pegas yang dipilih dengan benar memungkinkan sistem perpipaan bergerak dengan aman seiring perubahan suhu pengoperasian sambil mempertahankan dukungan vertikal yang terkendali. Tidak seperti gantungan kaku, sistem berbasis pegas dapat mengakomodasi ekspansi dan kontraksi termal, mendistribusikan beban dengan lebih efektif, dan membantu mengurangi tegangan yang ditransfer ke pipa dan peralatan yang terhubung. Tianshun memproduksi rakitan gantungan pegas menggunakan baja pegas seperti 60Si2MnA dan 50CrVA, dengan opsi untuk rumah baja karbon, lapisan pelindung, sambungan khusus, serta persyaratan beban dan perpindahan spesifik proyek. Memahami struktur, prinsip kerja, spesifikasi, persyaratan pengujian, dan kondisi aplikasi sangat penting ketika memilih dukungan untuk pipa industri.
Daftar isi
Apa itu Dukungan Gantungan Pegas?
Bagaimana Cara Kerja Dukungan Gantungan Pegas?
Apa Keunggulan Kinerja Utamanya?
Parameter Teknis Apa yang Harus Diperiksa Insinyur?
Di Mana Penyangga Gantungan Pegas Digunakan?
Dukungan Pegas Variabel vs. Konstan
Bagaimana Dukungan Spring Hanger Diuji?
Bagaimana Seharusnya Anda Memilih Dukungan yang Tepat?
Pertanyaan yang Sering Diajukan
Dapatkan Solusi Gantungan Pegas Khusus

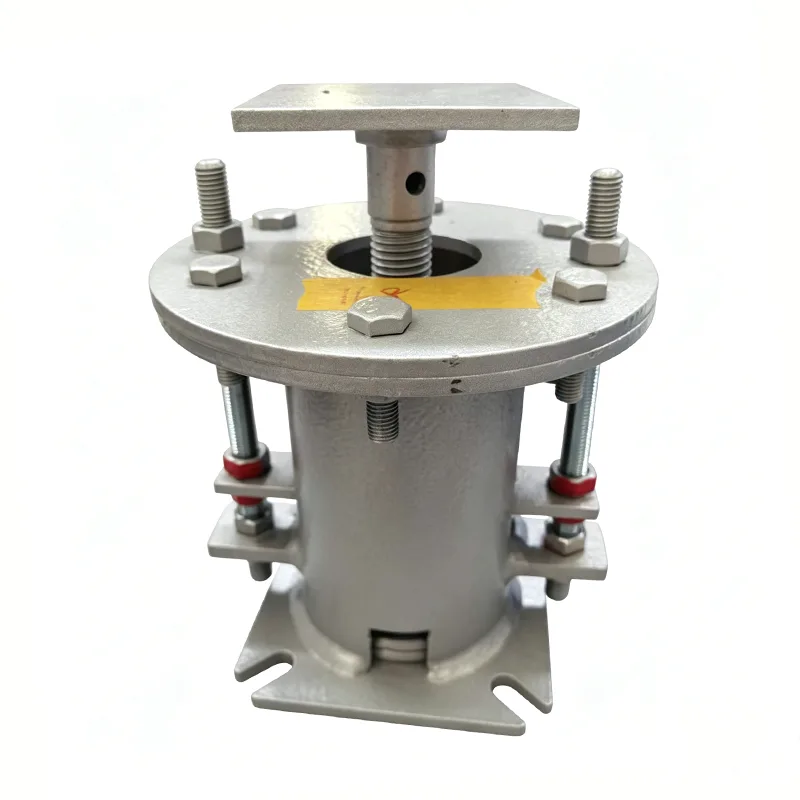

Apa itu Dukungan Gantungan Pegas?
Penopang gantungan pegas adalah penopang pipa mekanis yang dirancang untuk menahan beban pipa sekaligus memungkinkan pergerakan vertikal yang terkendali. Ia menggunakan perilaku elastis pegas untuk mengakomodasi pergerakan yang dihasilkan oleh perubahan suhu, beban pengoperasian, dan kondisi servis lainnya.
Ketika pipa proses memanas, pipa tersebut dapat mengembang dan berpindah dari posisi dinginnya. Saat dingin, pipa berkontraksi. Penopang yang kaku dapat membatasi pergerakan ini dan berpotensi menimbulkan tekanan tambahan pada pipa. Gantungan pegas yang dirancang dengan baik memberikan kekuatan pendukung sekaligus memungkinkan pipa bergerak dalam jangkauan perjalanan yang dirancang.
Hal ini menjadikan penyangga berbasis pegas sangat berguna untuk saluran uap, perpipaan proses bersuhu tinggi, sistem pembangkit listrik, fasilitas petrokimia, kilang, dan instalasi lain di mana perpindahan termal harus dipertimbangkan selama desain tegangan pipa.
Untuk insinyur proyek, dukungan tidak boleh dipilih hanya berdasarkan ukuran nominal pipa. Beban pengoperasian, beban panas dan dingin, pergerakan yang diharapkan, arah pemasangan, suhu, dimensi sambungan, dan standar desain yang berlaku semuanya perlu dievaluasi.
Bagaimana Cara Kerja Dukungan Gantungan Pegas?
Prinsip pengoperasian dasarnya sederhana: rakitan pegas menghasilkan gaya pendukung yang terkendali sekaligus memungkinkan perpindahan vertikal pipa.
- Beban pipa ditransfer:Gantungan memindahkan sebagian berat pipa dan beban pengoperasian ke struktur pendukung.
- Perubahan suhu menyebabkan pergerakan:Saat pipa memanas atau mendingin, pemuaian atau kontraksi termal menyebabkan pergerakan vertikal.
- Musim semi menjawab:Pegas memampatkan atau memanjang sesuai dengan arah dan besarnya gerakan.
- Gerakan tetap terkendali:Dukungan tersebut mengakomodasi perpindahan yang dirancang alih-alih memaksa pipa ke posisi tetap.
- Beban didistribusikan:Pemilihan penyangga yang benar membantu mencegah pembebanan lokal yang berlebihan pada penyangga pipa dan peralatan yang terhubung.
Dalam desain perpipaan praktis, gantungan pegas berfungsi sebagai bagian dari sistem pendukung yang lebih besar. Sepatu pipa, penyangga kaku, pemandu, jangkar, dan komponen lainnya dapat digunakan bersama-sama sesuai dengan analisis tegangan pipa dan persyaratan proyek.
Apa Komponen Utamanya?
Keandalan gantungan pegas bergantung pada interaksi antara rakitan pegas, wadah, mekanisme penyetelan, dan perangkat keras sambungan. Konfigurasi tipikal mencakup komponen-komponen berikut:
| Komponen | Fungsi Utama | Bahan atau Fitur Khas |
|---|---|---|
| Majelis Musim Semi | Memberikan kekuatan pendukung yang terkendali dan mengakomodasi gerakan | Baja pegas 60Si2MnA atau 50CrVA |
| Perumahan | Melindungi dan memposisikan rakitan pegas | Baja karbon Q235B atau Q345B |
| Sekrup Penyetel | Memungkinkan penyesuaian beban dan ketinggian selama pemasangan | Konstruksi baja khusus proyek |
| Batang Gantungan & Aksesoris | Menghubungkan dukungan ke pipa dan struktur | Dipilih sesuai dengan kebutuhan proyek |
| Indikator Perpindahan | Menunjukkan posisi gerakan sebenarnya | Indikasi terkalibrasi terlihat jelas |
Dimensi sambungan dan aksesori dapat disesuaikan bila konfigurasi standar tidak sesuai dengan kondisi pemasangan. Hal ini sangat penting untuk proyek retrofit atau rak pipa yang rumit dimana ruang pemasangan yang tersedia terbatas.
Apa Keunggulan Kinerja Utamanya?
Kompensasi Gerakan Termal
Keuntungan utamanya adalah kemampuannya mengakomodasi pergerakan pipa vertikal yang disebabkan oleh perubahan suhu. Desain gantungan pegas standar Tianshun dapat memberikan opsi perpindahan terukur 50, 80, 120, 150, dan 200 mm, tergantung pada konfigurasi yang dipilih.
Dukungan Beban Terkendali
Saluran pipa industri dapat menjadi jauh lebih berat selama pengoperasian karena cairan proses, isolasi, dan perubahan kondisi layanan. Rakitan pegas yang ditentukan dengan benar membantu mempertahankan dukungan terkendali sepanjang siklus pengoperasian.
Transmisi Getaran Berkurang
Pengaturan yang didukung pegas dapat membantu mengurangi transmisi langsung getaran pipa ke komponen struktural. Hal ini dapat bermanfaat pada peralatan berputar, sistem uap, peralatan proses, dan instalasi lain yang memerlukan kontrol getaran.
Fleksibilitas Instalasi
Mekanisme penyesuaian memungkinkan pemasang untuk menyempurnakan posisi dukungan dan beban selama pemasangan. Hal ini dapat menyederhanakan penyelarasan lapangan dibandingkan dengan pengaturan dukungan yang sepenuhnya kaku.
Kemampuan Beradaptasi terhadap Berbagai Proyek
Rakitan gantungan pegas dapat dirancang berdasarkan beban yang berbeda, persyaratan perjalanan, material, jenis sambungan, dan kondisi lingkungan. Tianshun juga menyediakan solusi khusus untuk kebutuhan beban khusus, perpindahan, suhu, dan sambungan.
Parameter Teknis Apa yang Harus Diperiksa Insinyur?
Sebelum memesan gantungan pegas, teknisi harus menetapkan kondisi pengoperasian sebenarnya daripada memilih unit hanya berdasarkan diameter pipa. Spesifikasi berikut ini sangat penting:
| Parameter | Rentang Referensi Tianshun | Mengapa Itu Penting |
|---|---|---|
| Beban Kerja | 10 N–100.000 N | Menentukan kapasitas pendukung yang dibutuhkan |
| Perpindahan Terukur | 50–200mm | Harus mengakomodasi pergerakan pipa yang diharapkan |
| Suhu Operasional | -20°C hingga +450°C | Mempengaruhi pemilihan material dan pegas |
| Bahan Musim Semi | 60Si2MnA / 50CrVA | Mendukung kinerja mekanis dan kelelahan |
| Bahan Perumahan | Q235B / Q345B | Memberikan perlindungan dan dukungan struktural |
| Perawatan Permukaan | Lapisan kaya seng epoksi / galvanisasi hot-dip | Meningkatkan perlindungan korosi |
| Standar yang Berlaku | ANSI/HG 20644, GB/T 17116, DIN 2545 | Membantu menyelaraskan produk dengan spesifikasi proyek |
Untuk proyek EPC internasional, teknisi juga dapat menentukan standar spesifik proyek, sertifikat material, persyaratan inspeksi, atau kesaksian pihak ketiga. Persyaratan ini harus dikonfirmasi sebelum produksi dimulai.
Di Mana Penyangga Gantungan Pegas Digunakan?
Penopang pegas cocok untuk perpipaan industri di mana dukungan beban harus berdampingan dengan pergerakan termal yang terkontrol. Aplikasi umum meliputi:
- Pipa uap dan air pembangkit listrik tenaga panas
- Sistem perpipaan bantu pembangkit listrik tenaga nuklir
- Jaringan pipa proses petrokimia
- Tungku kilang minyak dan perpipaan kolom
- Jaringan pipa terminal LNG dan LPG
- Jaringan pemanas sentral perkotaan
- Perpipaan proses farmasi
- Pipa sanitasi pengolahan makanan
- Saluran uap bersuhu tinggi dan bertekanan tinggi
Untuk fasilitas kimia dan petrokimia, perlindungan permukaan dan pemilihan material menjadi sangat penting karena penyangga mungkin terkena kelembapan, atmosfer korosif, atau suhu pengoperasian yang menuntut.
Dukungan Pegas Variabel vs. Konstan: Apa Bedanya?
Salah satu keputusan terpenting dalam desain dukungan pipa adalah apakah aplikasi memerlukan konfigurasi pegas variabel atau konstan.
| Perbandingan | Dukungan Pegas Variabel | Dukungan Musim Semi yang Konstan |
|---|---|---|
| Kekuatan Pendukung | Berubah seiring pergerakan pegas | Dirancang agar tetap konstan |
| Penggunaan Khas | Pergerakan termal sedang | Pergerakan besar atau persyaratan perubahan beban yang ketat |
| Pertimbangan Desain | Variasi beban yang diijinkan | Muat keteguhan sepanjang perjalanan |
| Aplikasi Khas | Proses umum dan perpipaan utilitas | Sambungan uap utama dan peralatan sensitif |
Penopang pegas variabel mungkin cocok jika perubahan gaya penopang tetap dapat diterima dalam desain tegangan pipa. Susunan pegas yang konstan dapat dipertimbangkan jika peralatan yang terhubung memiliki perubahan beban yang diijinkan lebih ketat atau jika diperkirakan terjadi pergerakan vertikal yang besar.
Pilihan yang tepat harus didasarkan pada analisis tegangan pipa proyek, kondisi beban panas dan dingin, arah pergerakan, dan batasan nosel peralatan.
Bagaimana Dukungan Spring Hanger Diuji?
Jaminan kualitas sangat penting karena gantungan pegas merupakan komponen penahan beban. Pengujian harus memverifikasi tidak hanya dimensi eksternal tetapi juga kondisi material, kinerja pegas, perilaku beban, dan lapisan pelindung.
Kegiatan inspeksi dan pengujian yang umum meliputi:
- Inspeksi visual dan dimensi
- Identifikasi Material Positif (PMI), jika diperlukan
- Pengujian kekerasan
- Pengujian Partikel Magnetik atau Pengujian Penetran Cair jika berlaku
- Pengujian beban pegas
- Verifikasi kurva beban-perpindahan
- Pemeriksaan ketebalan lapisan
- Inspeksi perakitan akhir
Laporan Uji Pabrik dan Laporan Uji Material dapat diberikan untuk pesanan yang berlaku. Untuk proyek yang memerlukan verifikasi tambahan, inspeksi pihak ketiga, pengujian yang disaksikan, pengujian material, NDT las, atau inspeksi pra-pengiriman juga dapat diatur sesuai dengan persyaratan kontrak.
Bagaimana Seharusnya Anda Memilih Dukungan Gantungan Pegas yang Tepat?
Pemilihan yang benar dimulai dengan data teknik. Paket spesifikasi yang berguna harus mencakup informasi berikut:
- Ukuran dan konfigurasi pipa
- Beban pengoperasian dan pemasangan
- Kondisi beban panas dan dingin
- Perpindahan vertikal yang diharapkan
- Arah gerakan
- Suhu pengoperasian dan desain
- Pengaturan pemasangan yang diperlukan
- Dimensi koneksi
- Persyaratan bahan dan pelapis
- Standar desain dan inspeksi yang berlaku
Untuk sistem yang kompleks, penyediaan isometrik tegangan pipa atau jadwal dukungan yang relevan dapat meningkatkan keakuratan pemilihan gantungan secara signifikan. Insinyur kemudian dapat mengevaluasi apakah pegas variabel, pegas konstan, atau pengaturan penyangga lainnya sudah sesuai.
Ketika dimensi standar tidak sesuai, solusi gantungan pegas khusus dapat mencakup kapasitas beban khusus, sambungan non-standar, dimensi pemasangan khusus, bahan tahan korosi, dan desain untuk lingkungan bersuhu tinggi atau rendah.
Pertanyaan Umum Tentang Dukungan Spring Hanger
1. Apa tujuan utama penyangga gantungan pegas?
Tujuan utamanya adalah untuk mendukung beban pipa sekaligus memungkinkan pergerakan vertikal terkendali yang disebabkan oleh ekspansi dan kontraksi termal. Hal ini juga dapat membantu mengurangi transmisi getaran dan menjaga kondisi dukungan lebih stabil selama pengoperasian.
2. Kisaran beban apa yang dapat ditangani oleh gantungan pegas Tianshun?
Rangkaian produk standar yang direferensikan mencakup beban kerja mulai dari 10 N hingga 100.000 N. Pemilihan sebenarnya bergantung pada kondisi pengoperasian pipa, persyaratan beban, perjalanan, dan data desain proyek.
3. Berapa banyak perpindahan yang dapat ditampung oleh gantungan pegas?
Opsi perpindahan terukur standar mencakup 50 mm, 80 mm, 120 mm, 150 mm, dan 200 mm. Persyaratan perjalanan yang disesuaikan dapat dievaluasi berdasarkan pergerakan perpipaan yang sebenarnya.
4. Bahan apa yang biasa digunakan untuk perakitan pegas?
Bahan pegas yang umum termasuk 60Si2MnA dan 50CrVA. Bahan perumahan dapat mencakup baja karbon Q235B dan Q345B, sedangkan perawatan permukaan dapat menggunakan lapisan kaya seng epoksi atau galvanisasi hot-dip.
5. Kapan penyangga pegas yang konstan harus dipertimbangkan?
Penopang pegas yang konstan dapat dipertimbangkan ketika pipa mengalami pergerakan vertikal yang besar atau ketika peralatan yang terhubung memerlukan gaya pendukung agar tetap konstan sepanjang perjalanan yang dirancang. Seleksi akhir harus mengikuti analisis tegangan perpipaan dan persyaratan proyek.
6. Dapatkah penyangga gantungan pegas disesuaikan?
Ya. Kustomisasi dapat mencakup persyaratan beban dan perpindahan, pemilihan material, jenis sambungan, dimensi pemasangan, kondisi lingkungan, dan persyaratan spesifik proyek lainnya.
Dapatkan Solusi Gantungan Pegas Khusus
Sistem pendukung pegas yang andal dimulai dengan data teknik yang akurat, pemilihan material yang tepat, produksi yang terkontrol, dan pengujian yang terdokumentasi. Tianshun menggabungkan pengalaman manufaktur pendukung pegas dengan layanan teknik khusus untuk aplikasi perpipaan industri. Jika Anda merencanakan proyek pembangkit listrik, petrokimia, kilang, LNG, pemanas, farmasi, atau perpipaan lainnya, bagikan persyaratan beban, perpindahan, suhu, sambungan, dan kuantitas Anda dengan tim teknik. Pelajari lebih lanjut tentang Dukungan Gantungan Pegas Tianshun atauHubungi kamiuntuk rekomendasi dan penawaran khusus proyek.
