Dukungan Pegas Konstan Presisi Untuk Pipa Pemindahan Besar Dengan Output Beban Seragam

Beberapa baris memaafkan sedikit. Header air pendingin dapat menangani perubahan gaya pendukung sebesar 20% tanpa ada yang menyadarinya. Namun ada juga saluran yang tidak dapat dimaafkan - pipa saluran masuk turbin uap, nozel reaktor, saluran hisap kompresor, saluran ketel berenergi tinggi. Pada hal tersebut, bahkan perubahan kecil pada gaya vertikal dapat membuat flensa tidak sejajar atau membebani nosel secara berlebihan. Saat itulah Anda berpindah dari penyangga pegas variabel ke penyangga pegas konstan. PadaTianshun, kami telah membangun dukungan musim semi secara konstan selama 14 tahun, dan kami mengetahui bahwa setiap proyek memiliki setidaknya beberapa lokasi yang tidak dapat dinegosiasikan.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

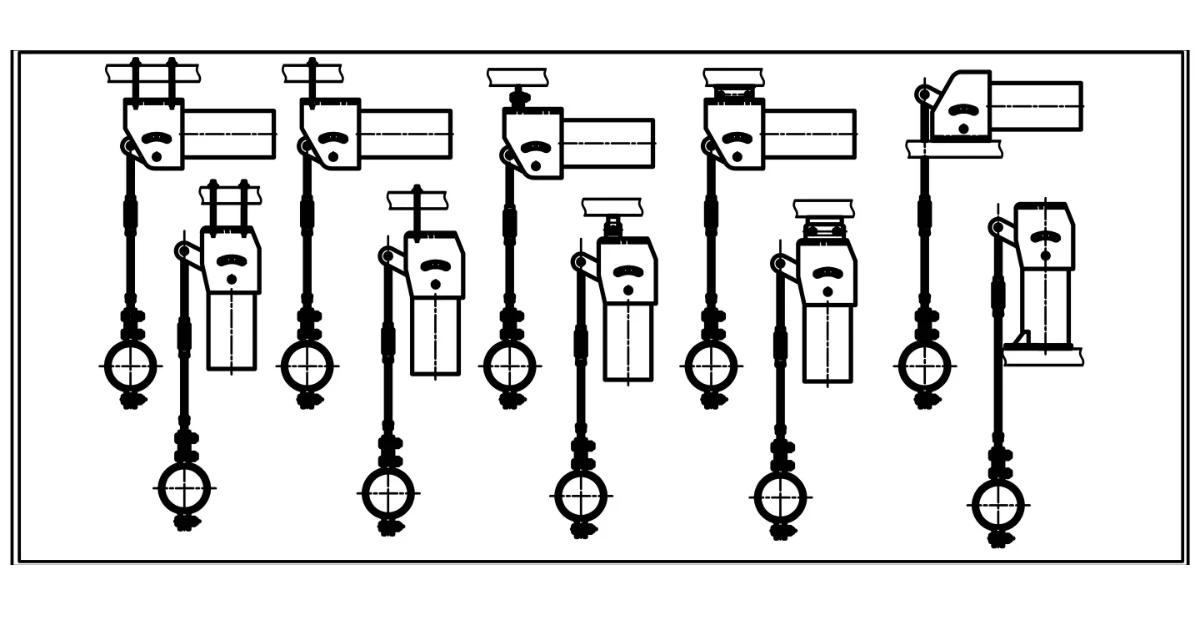

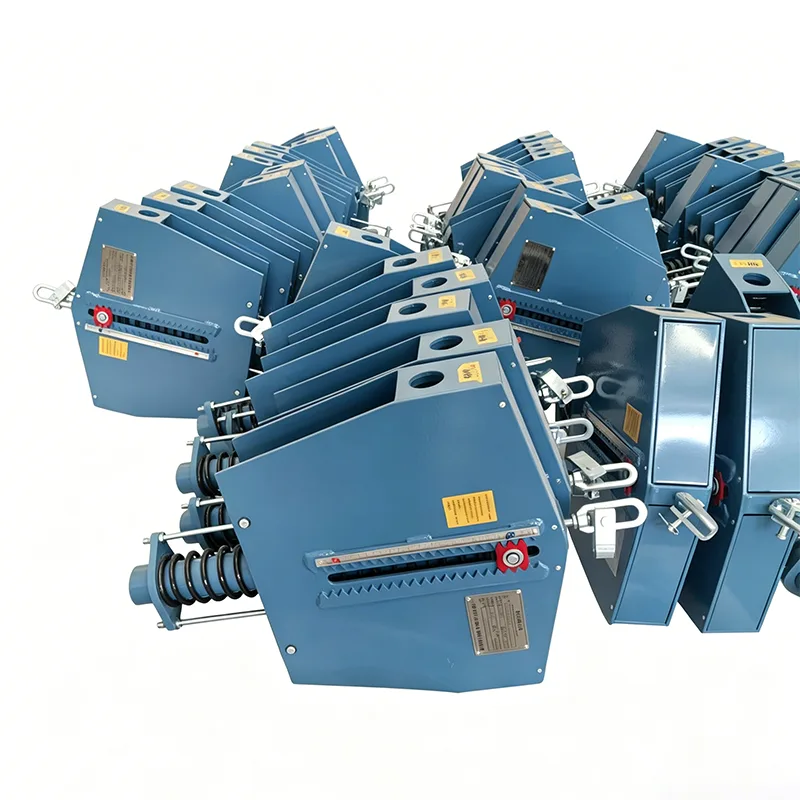

Mekanisme di dalam penyangga pegas konstan dirancang untuk menghasilkan gaya pendukung yang hampir datar di seluruh rentang gerak penuhnya. Saat pipa bergerak ke atas atau ke bawah — terkadang 200 mm, terkadang lebih — beban pada titik penyangga tetap berada dalam pita yang rapat, biasanya ±5% atau lebih baik. Hal ini dicapai melalui pengaturan tuas dan kumparan pegas, seringkali dengan engkol bel atau mekanisme bubungan, tergantung pada seri desain. Kami memproduksi jenis rangka horizontal dan vertikal, dan kami dapat mencocokkan pemasangan dan dimensi selubung agar sesuai dengan gambar penyangga pipa yang ada.

Dimana Dukungan Pegas Konstan Cocok dalam Sistem Pendukung

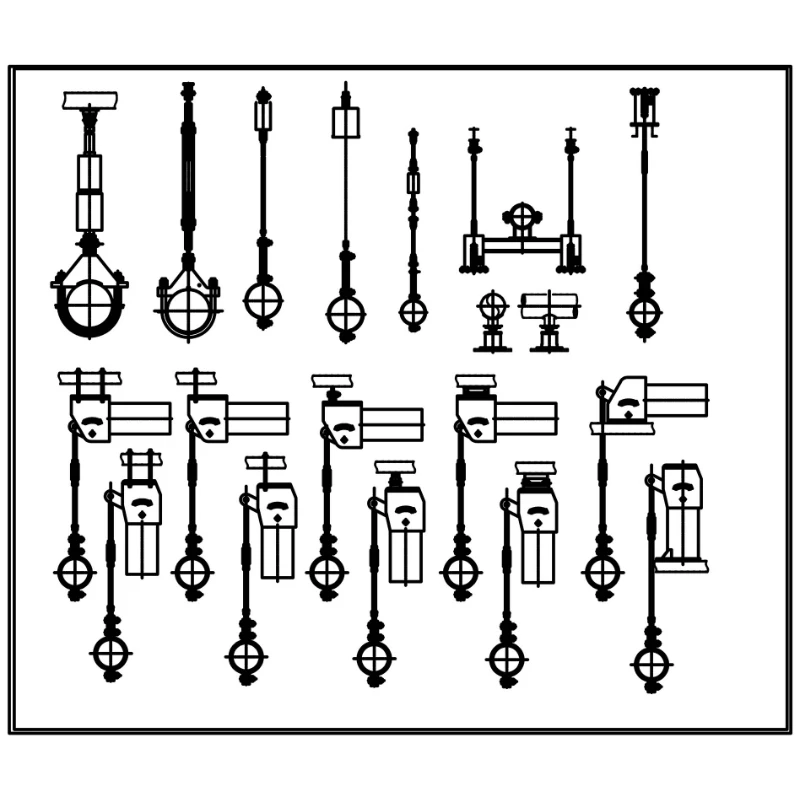

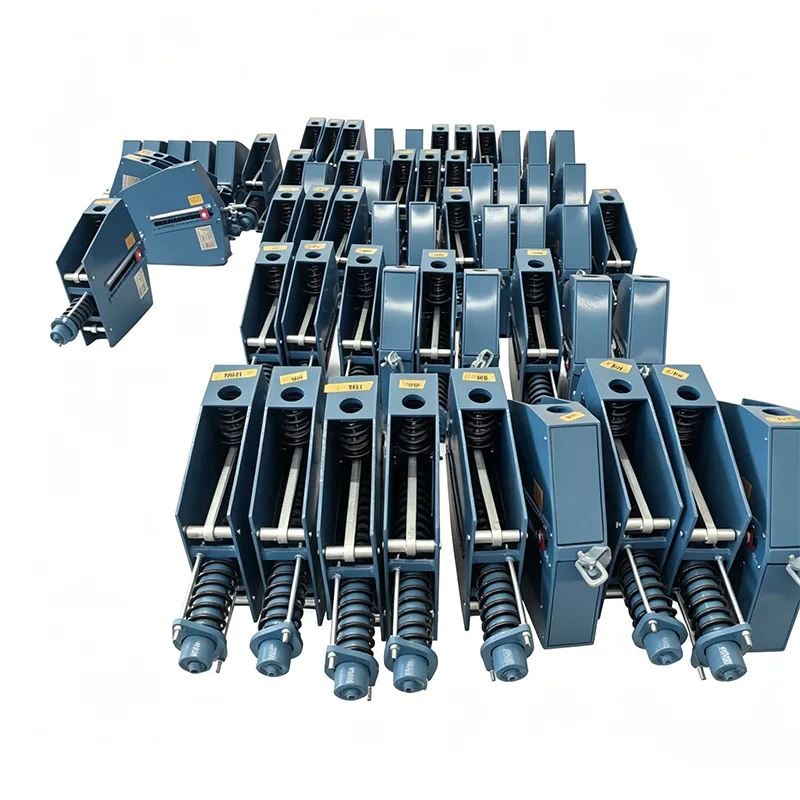

Dukungan pegas yang konstan tidak pernah bekerja sendirian. Pada saluran uap suhu tinggi, misalnya, Anda biasanya akan melihat rakitan pegas konstan bekerja bersamasepatu pipayang menyebarkan beban danpenyangga pipayang menangani pengekangan lateral. Pada saluran udara, mekanisme pegas konstan yang sama sering kali dibangun dalam agantungan pegaskonfigurasi - pegas berada di rumah yang dipasang di atas, dan batang jatuhkan terhubung ke pipa di bawah. Ketika saluran memerlukan isolasi termal ke titik penyangga, kita akan sering memasangkan pegas konstan dengan penyangga pipa yang telah diisolasi sebelumnya untuk menjaga insulasi tetap kontinu dan mencegah kehilangan panas atau kondensasi pada penjepit. Meskipun pegas itu sendiri merupakan komponen berspesifikasi tinggi, keseluruhan sistem hanya berfungsi jika penyangga di dekatnya dirancang dengan benar.

Spesifikasi Teknis Produk

Standar yang Kami Ikuti

ANSI/MSS SP-58 dan SP-69 untuk desain dan manufaktur

ASME B31.3 untuk aplikasi proses perpipaan

GB/T 17116

Juga diproduksi untuk DIN, JIS, atau lembar data khusus klien

Sistem mutu pabrik kami bersertifikat ISO 9001:2015. Inspeksi pihak ketiga terhadap persyaratan ASME, API, atau PED tersedia.

Pertanyaan yang Ditanyakan Klien

Q1: Bagaimana saya tahu apakah saya benar-benar membutuhkan penyangga pegas yang konstan, atau apakah penyangga pegas variabel bisa digunakan?

Periksa laporan tekanan pipa Anda. Jika variasi beban yang diijinkan pada titik dukungan tersebut berada di bawah 6-8% dari beban panas, Anda berada di wilayah mata air yang konstan. Jika batas beban nosel pada peralatan yang terhubung sangat ketat, sama saja. Jika ragu, teruskan isometrik stres kepada kami dan kami akan membantu Anda memutuskan — tanpa biaya.

Q2: Bisakah Anda mencocokkan dimensi penyangga pegas konstan yang kami ganti?

Ya, kami secara teratur merekayasa balik dan membuat pengganti unit yang sudah tua. Kirimkan kepada kami data papan nama lama, dimensi keseluruhan, serta persyaratan muatan dan perjalanan. Kami akan membuat unit baru yang sesuai dengan pola baut dan ketinggian sambungan yang sama.

Q3: Apa penyangga pegas konstan terbesar yang pernah Anda buat?

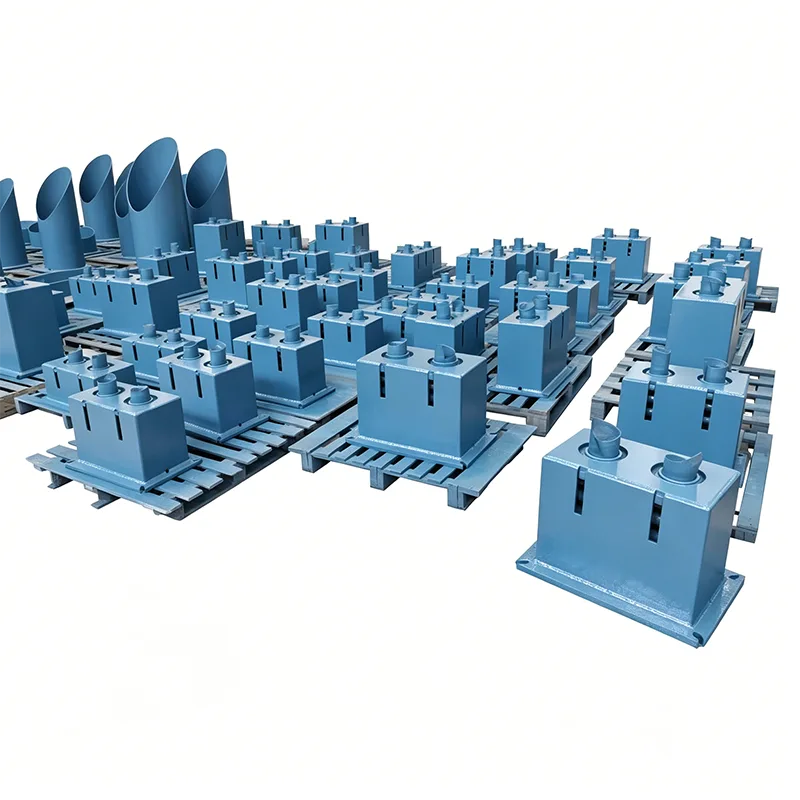

Kami telah memasok unit dengan kapasitas muatan lebih dari 40 metrik ton dan jangkauan perjalanan 350mm. Ini untuk pipa uap utama berdinding tebal di pembangkit listrik. Kita dapat memperluasnya jika diperlukan, namun pada titik tertentu masuk akal untuk mendiskusikan apakah beberapa unit yang lebih kecil atau pengaturan dukungan yang berbeda akan lebih praktis.

Q4: Bagaimana Anda menguji dukungan pegas konstan sebelum pengiriman?

Kami memasang unit pada kerangka uji, mengaturnya ke beban yang ditentukan, dan memutarnya melalui perjalanan penuh beberapa kali sambil mencatat beban pada berbagai posisi. Variasi beban harus berada dalam batas toleransi yang dijamin, biasanya ±5%. Kami memplot kurva defleksi beban aktual dan memasukkannya ke dalam laporan pengujian. Skala perjalanan dikalibrasi dan pin pengunci dipasang untuk pengangkutan.

Q5: Bisakah Anda membuatnya dari baja tahan karat untuk lingkungan lepas pantai atau korosif?

Ya. Kami telah membangun penyangga pegas konstan lengkap dalam baja tahan karat 304 dan 316 untuk anjungan lepas pantai dan terminal LNG pesisir. Kami juga menawarkan sistem pengecatan khusus — pelapis laut lepas pantai, primer kaya seng bersuhu tinggi — bergantung pada lingkungan pemasangan.

Q6: Berapa waktu tunggu untuk pesanan dukungan pegas konstan?

Rakitan pegas konstan khusus biasanya dikirimkan dalam 35–45 hari sejak konfirmasi pesanan. Jika Anda memiliki beberapa unit dengan parameter desain yang identik, kami dapat memproduksi secara batch dan mempersingkat jadwal. Penggantian darurat untuk satu unit yang rusak terkadang dapat dipercepat menjadi 20–25 hari — bicarakan dengan kami tentang jadwal Anda.

Pengujian dan Dokumentasi

Dukungan pegas konstan meninggalkan pabrik kami dengan paket dokumentasi yang mencakup:

Laporan uji beban dengan kurva defleksi beban aktual

Laporan inspeksi dimensi

Sertifikat material (EN 10204 3.1)

Catatan kualifikasi prosedur pengelasan (jika ada)

Petunjuk pemasangan dan pemeliharaan

Foto unit yang sudah jadi dengan nomor seri terlihat

Kami juga dapat mengatur inspeksi pihak ketiga yang independen selama pengujian. SGS, BV, dan TÜV semuanya telah menyaksikan pengujian di fasilitas kami di Yangzhou.

Kustomisasi Yang Kami Tangani

Tidak ada dua aplikasi pegas konstan yang persis sama. Selama bertahun-tahun, kami telah menyesuaikan:

Orientasi bingkai (dipasang di lantai, dipasang di dinding, digantung di langit-langit, terbalik)

Panjang perjalanan dan langkah pemuatan yang tidak standar

Desain pegas ganda untuk beban sangat berat dalam rangka yang ringkas

Peredam hidraulik internal untuk lokasi seismik atau getaran tinggi

Indikasi posisi dengan kemampuan pembacaan jarak jauh

Pegas bersuhu tinggi untuk saluran uap yang beroperasi di atas 450°C

Anda menyediakan beban perpipaan dan batasan spasial, dan kami akan merancang penyangga pegas konstan yang terpasang dengan benar.

Catatan Dunia Nyata Dari Tim Teknik Kami

Beberapa poin praktis yang kami pelajari dari proyek di seluruh dunia:

Saat Anda menentukan penyangga pegas yang konstan, periksa juga baja penyangga. Unit pegas konstan itu sendiri mungkin berat — terkadang lebih dari satu ton — dan balok struktural yang menopangnya perlu menangani beban tersebut ditambah beban pipa.

Selalu tentukan pin pengunci untuk pengiriman. Tanpa mereka, pegas dapat bergerak selama pengangkutan dan skalanya dapat bergeser. Pin kami dicat merah cerah sehingga kru situs tidak dapat melewatkannya selama pemasangan.

Jika unit akan dipasang di luar ruangan di lingkungan yang berdebu atau berpasir, pertimbangkan bushing pivot atau fitting gemuk yang disegel. Kotoran pada mekanisme tuas adalah salah satu dari sedikit hal yang dapat menyebabkan pegas terus-menerus terhenti.

Pada pekerjaan pengganti, verifikasi arah perjalanan yang ada dan ruang yang tersedia sebelum kami membuat. Kami telah melihat kasus di mana unit asli dijejali di sudut yang sempit, dan unit baru memerlukan bingkai yang sedikit berbeda agar pas.

Mengapa Tianshun mendukung Musim Semi Konstan?

Penyangga pegas konstan adalah ujung dunia penyangga pipa dengan presisi tinggi. Anda tidak boleh memiliki satu peralatan yang berkinerja buruk, karena peralatan yang terhubung biasanya merupakan barang yang paling mahal di lokasi tersebut. Kami membangun unit-unit ini dengan pemahaman bahwa seseorang akan menugaskan mereka pada jam 3 pagi selama permulaan pabrik, dan mereka harus bekerja untuk pertama kalinya.

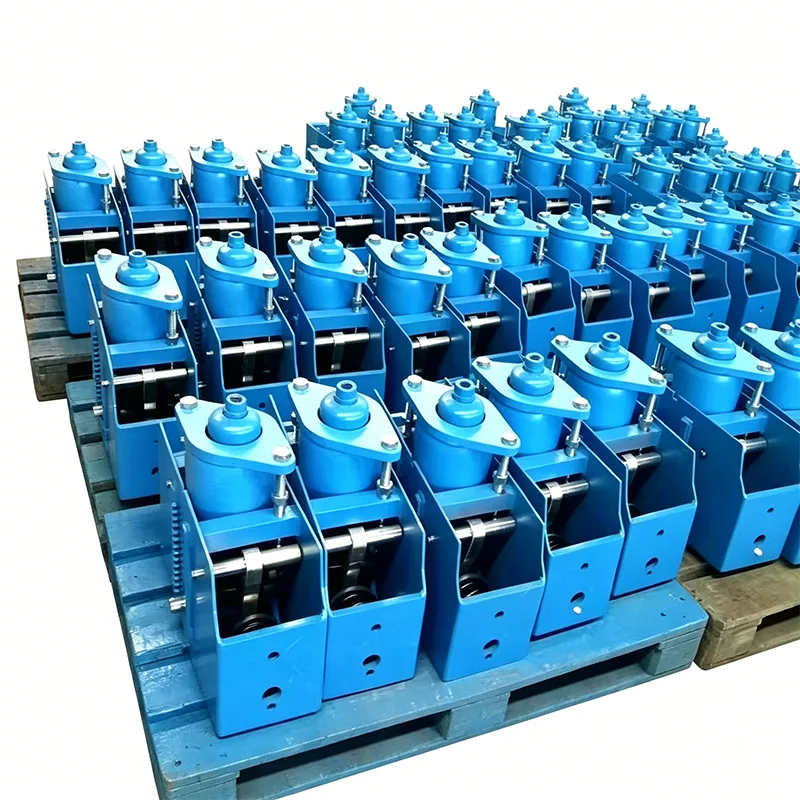

Dukungan pegas konstan kami beroperasi saat ini di blok daya siklus gabungan, unit kilang minyak mentah, jalur pendinginan cracker etilen, dan perpipaan kotak dingin LNG. Masing-masing diproduksi di pabrik kami di Yangzhou, diuji bebannya oleh tim kami, dan dikirimkan dengan dokumentasi lengkap. Kami tidak mengemas ulang produk orang lain — kami membuatnya sendiri.

Jika proyek Anda mencakup penyangga pegas konstan, gantungan pegas, atau sepatu pipa pra-insulasi, kirimkan daftar dukungan atau data beban Anda kepada kami. Kami akan membuat penawaran harga langsung dari pabrik, lengkap dengan lembar data pilihan dan jadwal pengiriman. Anda juga dapat mengunjungi lini produksi kami dan melihat bagaimana kami membuat dan menguji unit-unit ini sebelum meninggalkan toko.
