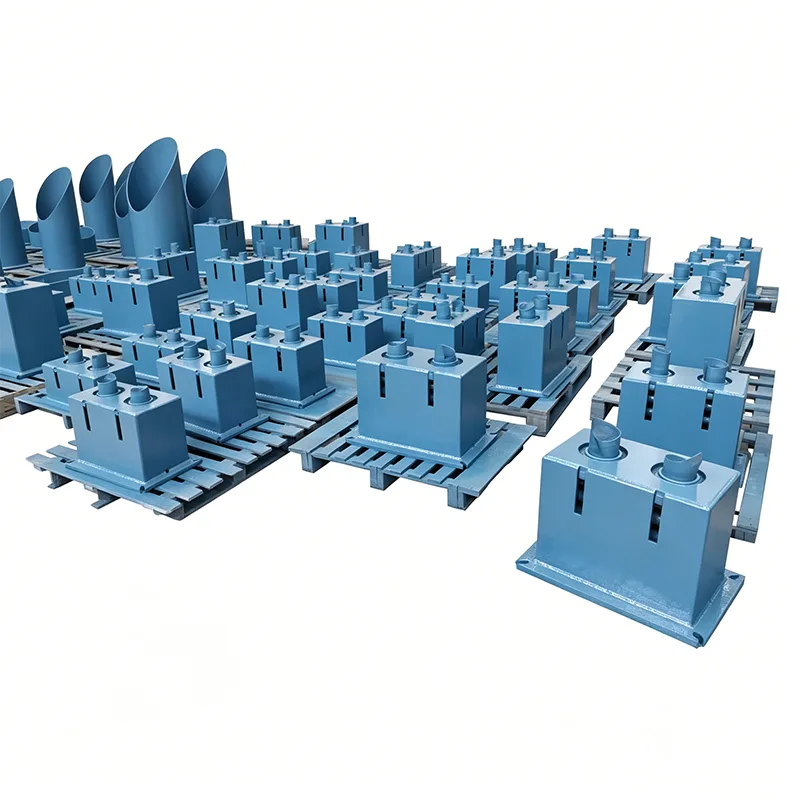

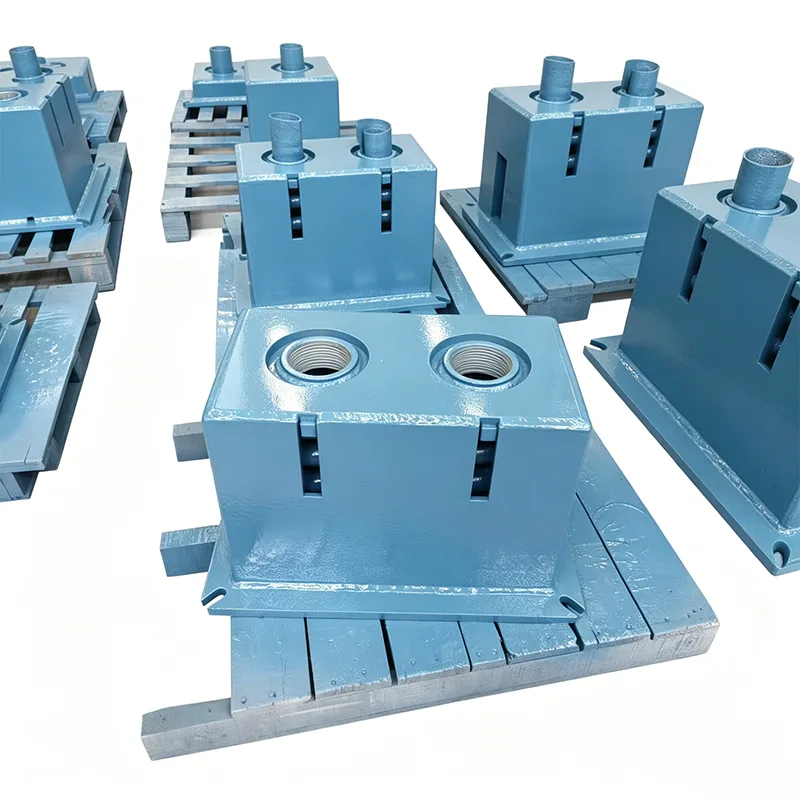

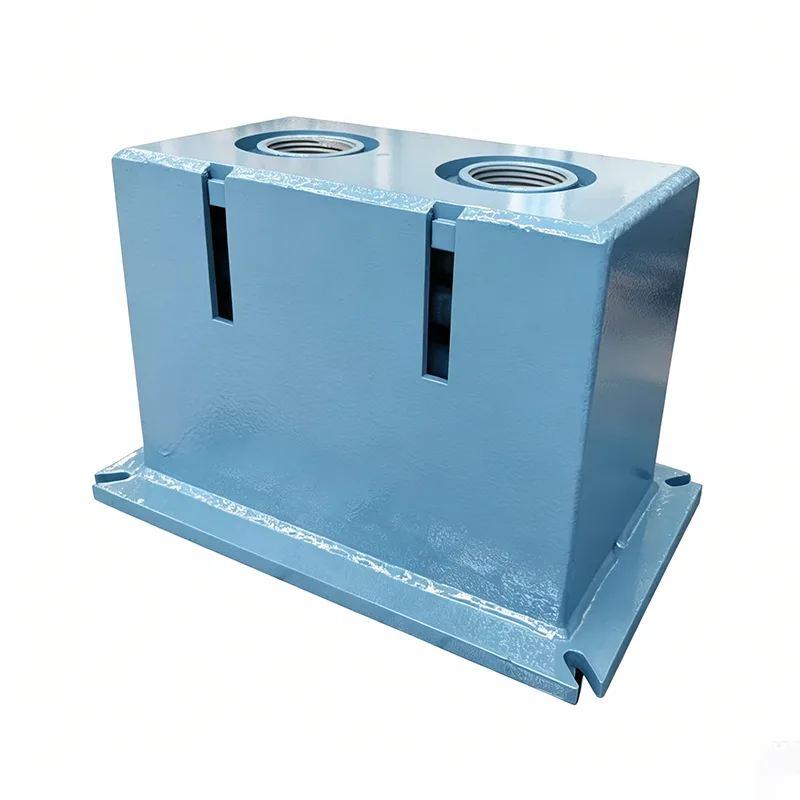

Dukungan Pegas Ton Besar

Didirikan pada tahun 2012, Yangzhou Tianshun Pipeline Technology Co., Ltd. memiliki keahlian R&D dan manufaktur yang luas dalam solusi dukungan pipa tugas berat. Penyangga Pegas Big Ton kami adalah lini produk khusus yang dikembangkan untuk kondisi beban sangat tinggi, sehingga melampaui batas beban gantungan pegas konvensional. Dirancang khusus untuk skenario ekstrem dengan titik pengangkatan tunggal melebihi 100 ton, mereka telah berhasil diterapkan di berbagai proyek energi utama tingkat nasional.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Apa Kondisi Kerja Tugas Berat? Poin Masalah Industri

Dalam proyek energi dan petrokimia skala besar, jaringan pipa dengan beban ekstrim meliputi:

Pipa berdinding tebal berdiameter sangat besar: DN1200+, ketebalan dinding ≥50mm, berat per meter lebih dari 5 ton

Saluran pipa sambungan peralatan besar: Saluran masuk/keluar reaktor, tungku pemanas, turbin uap, beban titik angkat tunggal lebih dari 100 ton

Rak pipa listrik bentang panjang: Rentang ≥30 meter, dengan beban terkonsentrasi yang sangat besar

Pipa paduan khusus: Baja dupleks, pipa paduan berbasis nikel, jauh lebih berat daripada baja karbon karena kepadatan material yang tinggi

Keterbatasan produk konvensional:

Beban maksimum gantungan pegas standar biasanya tidak melebihi 40 ton

Struktur biasa berubah bentuk dan kehilangan stabilitas di atas 80 ton

Koneksi paralel multi-grup gagal memastikan sinkronisasi, menyebabkan pemuatan eksentrik

Sangat sedikit produsen dalam negeri yang mampu memproduksi penyangga dengan kapasitas lebih dari 100 ton

Dukungan Pegas Big Ton dibuat khusus untuk mengatasi tantangan industri ini.

Spesifikasi Teknis Produk

Tabel Spesifikasi Gantungan Pegas Konstan	Contoh
Model / Seri	PH, LH, CA, CS, TH
Kapasitas Beban (Operasi)	0,1 kN - 500 kN
Jumlah Perjalanan	50mm, 100mm, 200mm, 400mm
Perjalanan Sebenarnya	Hingga 600mm
Deviasi Beban (Toleransi)	±5% (Standar) / ±3% (Sebelumnya Tinggi)
Posisi Instalasi	Horisontal / Vertikal
Perumahan Selesai	Hot Dip Galvanis / Epoksi
Suhu Operasional	-20°C hingga +80°C (Ambien)
Bahan Kumparan Pegas	60Si2Mn / 50CrVA
Rentang Penyesuaian Beban	±10% (Penyesuaian Bidang)

Terobosan Teknologi Inti

Teknologi Paralel Sinkron Multi-Pegas

Susunan simetris terpusat untuk distribusi gaya yang merata pada 4–8 kelompok pegas

Pengujian/pencocokan pegas individu, deviasi kekakuan ≤2%

Mekanisme penyeimbangan beban yang dipatenkan menjamin kompresi sinkron 100%.

Menghilangkan pembebanan eksentrik dalam sistem paralel multi-pegas

Sistem Struktural Kekuatan Ultra Tinggi

Baja berkekuatan tinggi Q460C, kekuatan luluh 80% lebih tinggi dari material standar

Struktur tipe kotak integral, kekakuan lentur/puntir 3x lebih tinggi dibandingkan desain konvensional

Optimalisasi elemen hingga menghilangkan titik konsentrasi tegangan

Deformasi struktural ≤0,5 mm di bawah beban penuh

Teknologi Koneksi Tugas Berat Berdiameter Besar

Poros pin baja paduan 42CrMo (dipadamkan & ditempa)

Diameter pin maks 150mm, kapasitas beban poros tunggal lebih dari 300 ton

Bushing paduan tembaga yang dapat melumasi sendiri, koefisien gesekan ≤0,08

Meminimalkan dampak gesekan, secara signifikan meningkatkan keteguhan beban

Proses Manufaktur Presisi Tinggi

Pemotongan komposit api + plasma CNC untuk pelat penahan beban

Pengeboran CNC untuk lubang kunci, akurasi posisi ±0,05mm

Perawatan pereda stres pasca pengelasan menghilangkan tegangan sisa

Pemesinan satu penjepit pada pusat gantri CNC besar

Perlindungan Keamanan Multi-Lapisan

Perlindungan ganda: batas mekanis + penyangga hidrolik

Alarm kelebihan beban terpicu pada beban tetapan 110%.

Desain redundan: pengoperasian yang aman meskipun salah satu grup pegas rusak

Struktur anti-terguling memastikan stabilitas di bawah gaya lateral

Sistem Uji & Verifikasi Khusus

Penguji beban khusus seberat 300 ton untuk validasi beban penuh 100%.

Akuisisi data berkelanjutan dengan kecepatan penuh (10 pembacaan per detik)

Perhitungan keteguhan waktu nyata – unit yang tidak memenuhi syarat tidak pernah dikirim

Pengujian kelelahan simulasi memverifikasi keandalan jangka panjang

Uji Pabrik & Protokol Validasi

Pengujian In-House Komprehensif Dilakukan pada Setiap Produk Sebelum Pengiriman

Sebelum dikirim, setiap produk melewati proses pengujian internal yang lengkap. Proses ini meliputi inspeksi dimensi dan visual, PMI (Identifikasi Material Positif), pengujian kekerasan, pengujian non-destruktif MT/PT jika memungkinkan, pengujian beban pegas dengan kurva beban-perpindahan, dan pengukuran ketebalan lapisan. Laporan Uji Pabrik (FTR) dan Laporan Uji Material (MTR) disediakan.

Klarifikasi Akreditasi Pihak Ketiga

Pengujian internal tidak sama dengan pengujian pihak ketiga yang diakreditasi oleh ILAC. Jika diperlukan pengujian atau pengujian laboratorium yang disaksikan oleh pihak ketiga, hal ini dapat diberikan sebagai layanan opsional terpisah.

Layanan Inspeksi Pihak Ketiga Opsional (Dikutip Secara Terpisah)

1. Pengujian Materi

Layanan ini mencakup analisis komposisi kimia, pengujian tarik, pengujian dampak suhu rendah Charpy, dan pengujian kekerasan.

2. Mengelas NDT

Metode yang tersedia antara lain Magnetic Particle Testing (MT), Liquid Penetrant Testing (PT), Ultrasonic Testing (UT), dan Radiographic Testing (RT).

3. Pengujian Performa Beban Pegas

Kurva beban-perpindahan disertakan.

4. Pemeriksaan Perlindungan Korosi Lapisan Hot-Dip Galvanisasi / Epoxy

5. Pengujian yang Disaksikan, Pengawasan Pabrik, dan Inspeksi Pra-Pengiriman (PSI)

Keunggulan Kami yang Membedakan

Dibanding dengan Sistem Pendukung Pipa Internasional LISEGA

Akurasi pemuatan produk, standar pengujian, dan sistem dokumentasi kami dibandingkan dengan sistem pendukung pipa internasional LISEGA.

Lebih dari Pemasok Domestik Standar

Tidak seperti pabrikan dalam negeri standar yang hanya menyediakan produk itu sendiri, kami menyediakan kurva beban-perpindahan pada setiap unit pegas. Kami juga membantu mengatur pengujian SGS pihak ketiga dan menyaksikan inspeksi, dan kami mendukung peninjauan dokumen oleh teknisi PE/CPE untuk proyek di luar negeri.

Kasus Aplikasi Khas

Kasus 1: Proyek Pengilangan & Integrasi Bahan Kimia 20 Juta Ton/Tahun

Produk: Dukungan pegas gaya konstan Big Ton 150 ton

Aplikasi: Pipa outlet reaktor hidrogenasi

Kondisi: beban 150 ton, perpindahan 250mm, suhu tinggi 420℃

Hasil: 3 tahun pengoperasian yang stabil, keteguhan dipertahankan dalam ±2,5%

Kasus 2: Unit Daya 1000MW Ultra-Superkritis

Produk: gantungan gaya konstan tugas berat seberat 120 ton

Aplikasi: Pipa uap utama

Kondisi: beban 120 ton, perpindahan 300mm

Hasil: Lulus penerimaan pembangkit listrik pada uji coba pertama, tidak ada masalah operasional

Kasus 3: Proyek Terminal LNG

Produk: Dukungan tugas berat suhu rendah seberat 80 ton

Aplikasi: Pipa utama kotak dingin

Kondisi: -162℃ lingkungan kriogenik, beban 80 ton

Hasil: Pemilihan material suhu rendah yang benar, tidak ada masalah penggetasan

Proses Layanan Proyek Kustom

Konsultasi Teknis Pra Proyek

Insinyur yang berdedikasi untuk mengumpulkan parameter kondisi kerja yang terperinci

Desain awal dengan perhitungan pencocokan beban-perpindahan

Verifikasi kekuatan/kekakuan struktur elemen hingga

Proposal teknis + pengiriman kutipan

Konfirmasi Desain

Gambar teknik detail (garis besar, tabel beban)

Konfirmasi bilateral parameter teknis utama

Pengembangan Rencana Inspeksi & Pengujian (ITP).

Produksi dimulai setelah persetujuan ditandatangani

Pelacakan Kemajuan Produksi

Pembaruan foto produksi mingguan

Pelanggan menyaksikan peluang untuk pencapaian penting

Dukungan inspeksi pihak ketiga secara keseluruhan

Respons klarifikasi teknis real-time

Penerimaan Pabrik

Tersedia kesaksian tes beban penuh di tempat

Tampilan data pengujian waktu nyata

Serah terima dokumentasi lengkap

Pengemasan & pengiriman profesional

Dukungan di Tempat

Staf teknis untuk panduan instalasi

Bantuan commissioning & kalibrasi beban

Kunjungan tindak lanjut pasca komisioning

Dukungan teknis seumur hidup

Dukungan Pegas Big Ton menetapkan tolok ukur teknis untuk dukungan pipa tugas berat. Kami mendorong batasan industri, memberikan solusi beban ultra-tinggi yang andal untuk proyek teknik penting Anda melalui pengujian ketat dan pengalaman proyek yang telah terbukti.
