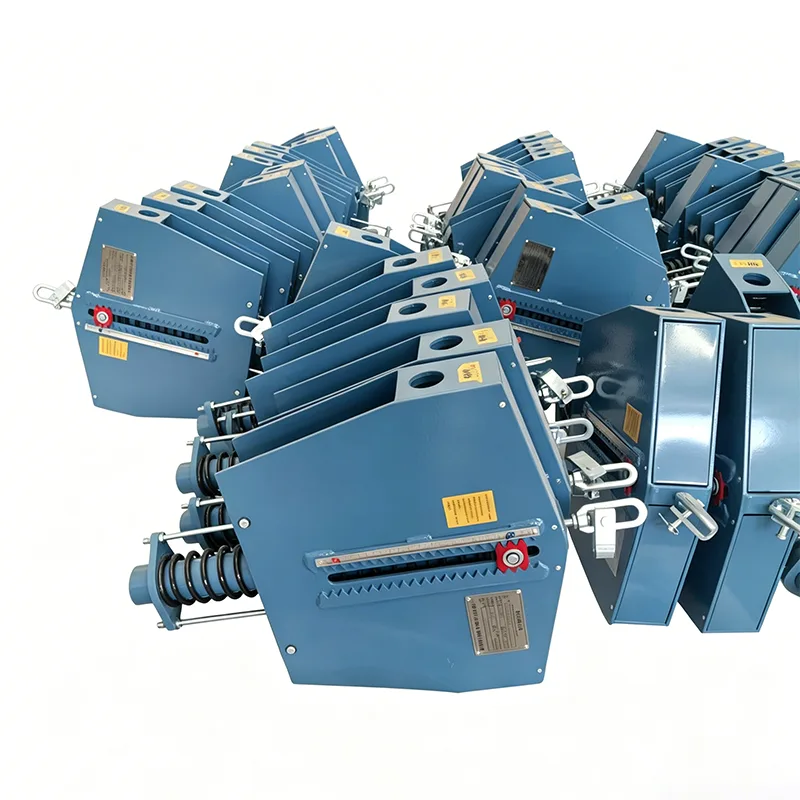

Dukungan Pegas Konstan untuk Saluran Pipa

Dukungan Pegas Konstan untuk saluran pipa

Selama pengoperasian sistem perpipaan industri, pemilihan solusi dukungan yang tidak tepat sering kali menimbulkan serangkaian masalah:

▶  Tekanan pipa yang berlebihan: Ketika pipa bersuhu tinggi mengalami perpindahan termal, perubahan gaya pendukung menyebabkan retak las dan kebocoran sambungan

▶  Kerusakan antarmuka peralatan: Daya dorong ekspansi termal pada saluran pipa disalurkan ke peralatan sensitif seperti pompa dan kompresor, yang mengakibatkan peralatan offset atau kegagalan segel

▶  Kegagalan gangguan penyangga dan gantungan: Pemasangan dan commissioning yang tidak tepat mencegah pegas bekerja secara normal, sehingga menyebabkan pipa kendur dan berubah bentuk

▶  Biaya pengoperasian dan pemeliharaan yang tinggi: Pemeliharaan dan penggantian yang sering mempengaruhi kelangsungan produksi

Untuk mengatasi masalah umum industri ini, kami memberikan solusi matang yang diverifikasi oleh praktik teknik selama 14 tahun — Dukungan Pegas Konstan untuk Saluran Pipa.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Spesifikasi Teknis Produk

Tabel Spesifikasi Gantungan Pegas Konstan	Contoh
Model / Seri	PH, LH, CA, CS, TH
Kapasitas Beban (Operasi)	0,1 kN - 500 kN
Jumlah Perjalanan	50mm, 100mm, 200mm, 400mm
Perjalanan Sebenarnya	Hingga 600mm
Deviasi Beban (Toleransi)	±5% (Standar) / ±3% (Sebelumnya Tinggi)
Posisi Instalasi	Horisontal / Vertikal
Perumahan Selesai	Hot Dip Galvanis / Epoksi
Suhu Operasional	-20°C hingga +80°C (Ambien)
Bahan Kumparan Pegas	60Si2Mn / 50CrVA
Rentang Penyesuaian Beban	±10% (Penyesuaian Bidang)

Positioning Produk dan Nilai Inti

Dukungan Pegas Konstan untuk Pipa adalah perangkat pendukung gaya konstan tipe dasar yang dirancang khusus untuk dukungan bawah pipa, cocok untuk kondisi kerja di mana tidak ada ruang pengangkatan di atas pipa dan diperlukan dukungan dari fondasi atau platform ke atas.

Berbeda dengan jenis gantungan, penyangga pegas gaya konstan ditempatkan langsung pada balok baja, pondasi beton atau struktur baja penyangga, dan dihubungkan ke bagian bawah pipa melalui alas. Sepanjang seluruh proses perpindahan termal vertikal pada pipa, pipa selalu menghasilkan gaya pendukung yang stabil dengan laju perubahan beban terkontrol dalam ±5%, yang secara mendasar menghilangkan tekanan tambahan yang disebabkan oleh perpindahan termal.

Sejak didirikan pada tahun 2012, Yangzhou Tianshun Pipeline Technology telah menyediakan puluhan ribu rangkaian produk pendukung saluran pipa untuk proyek pembangkit listrik dan petrokimia di lebih dari 40 negara di seluruh dunia, sehingga mengumpulkan banyak pengalaman penerapan di lokasi.

Panduan Seleksi: Kapan Memilih Dukungan Kekuatan Konstan

Menurut standar industri NB/T 47038—2019 Penopang dan Gantungan Pegas Kekuatan Konstan, dikombinasikan dengan pengalaman praktik teknik, kriteria pemilihannya adalah sebagai berikut:

Kondisi Penghakiman	Solusi yang Direkomendasikan
Perpindahan termal vertikal pipa ＞ 12mm	Prioritaskan penyangga dan gantungan pegas berkekuatan konstan
Perpindahan termal vertikal pipa ≤ 12mm	Penopang dan gantungan pegas gaya variabel bersifat opsional
Persyaratan tingkat perubahan beban ≤ 6%	Penyangga dan gantungan pegas berkekuatan konstan harus dipilih
Terhubung ke peralatan sensitif (turbin uap, pompa, kompresor)	Penyangga dan gantungan pegas berkekuatan konstan harus dipilih
Tidak ada ruang pengangkatan di atas pipa	Pilih Dukungan Pegas Konstan untuk Pipeline (dukungan tipe dasar)
Struktur baja balok di atas pipa	Gantungan pegas gaya konstan bersifat opsional

Parameter yang diperlukan untuk pemilihan (menyediakan pencocokan yang akurat):

▶  Beban kerja pipa (termasuk berat pipa, media, dan lapisan isolasi)

▶  Nilai perpindahan termal vertikal pipa dari keadaan dingin ke keadaan panas

▶  Kisaran suhu lingkungan kerja

▶  Keterbatasan ruang pemasangan di lokasi

▶  Persyaratan standar pelaksanaan (standar nasional/standar kimia/standar daya)

Spesifikasi Teknis Produk

Kategori Parameter	Indikator Teknis	Perkataan
Rentang beban	0,5kN ~ 800kN	Spesifikasi beban super besar dapat disesuaikan
Kisaran perpindahan	50mm ~ 400mm	Margin perpindahan 20% direkomendasikan
Keteguhan beban	≤±5%	Melebihi persyaratan standar nasional sebesar ≤6%
Suhu kerja	-20℃ ~ 450℃	Dapat disesuaikan untuk kondisi kerja khusus
Rentang penyesuaian beban	±10%	Tersedia penyesuaian halus di tempat
Jenis instalasi	Dukungan tipe dasar	Instalasi rooting bawah
Standar eksekusi	NB/T 47038, HG/T 20644, GB/T 17116	Dapat mengikuti standar yang ditentukan pelanggan
Bahan musim semi	Baja pegas 60Si2MnA	Proses perlakuan panas vakum
Bahan cangkang	Baja struktural Q345B	Pembentukan pengelasan integral

Perbandingan Kinerja Berbagai Solusi Dukungan

Barang Perbandingan	Dukungan Pegas Kekuatan Konstan	Dukungan Pegas Kekuatan Variabel	Dukungan Tetap Kaku
Tingkat perubahan beban	≤±5%	15%~25%	100% (tidak ada kompensasi perpindahan)
Perpindahan yang berlaku	＞12mm, maks 500mm	≤50mm	0 (tidak ada perpindahan)
Dampak terhadap tekanan pipa	Hampir tidak ada stres tambahan	Stres tambahan tertentu	Konsentrasi stres yang parah
Perlindungan peralatan	Terbaik, daya dorong minimum	Rata-rata	Kasihan, daya dorongnya langsung menular
Kompleksitas struktural	Relatif tinggi	Sederhana	paling sederhana
Biaya pengadaan	Relatif tinggi	Sedang	Terendah
Biaya siklus hidup penuh	Terendah (bebas perawatan, umur panjang)	Sedang	Tertinggi (pemeliharaan yang sering)
Skenario yang direkomendasikan	Pipa jarak jauh bersuhu tinggi dan bertekanan tinggi, sambungan peralatan sensitif	Pipa berdiameter sedang dan kecil pada suhu umum	Pipa pendek tanpa perpindahan termal

Meskipun biaya pengadaan awal Dukungan Pegas Konstan untuk Pipa relatif tinggi, dari perspektif siklus hidup penuh lebih dari 10 tahun, biaya komprehensifnya lebih unggul dibandingkan solusi lain karena fiturnya yang bebas perawatan, keandalan yang tinggi, dan tingkat kegagalan yang rendah.

Jaminan Produksi dan Pengendalian Mutu

Pengujian In-House Komprehensif Dilakukan pada Setiap Produk Sebelum Pengiriman

Sebelum dikirim, setiap produk melewati proses pengujian internal yang lengkap. Proses ini meliputi inspeksi dimensi dan visual, PMI (Identifikasi Material Positif), pengujian kekerasan, pengujian non-destruktif MT/PT jika berlaku, pengujian beban pegas dengan kurva beban-perpindahan, dan pengukuran ketebalan lapisan. Laporan Uji Pabrik (FTR) dan Laporan Uji Material (MTR) disediakan.

Klarifikasi Akreditasi Pihak Ketiga

Pengujian internal tidak sama dengan pengujian pihak ketiga yang diakreditasi oleh ILAC. Jika diperlukan pengujian atau pengujian laboratorium yang disaksikan oleh pihak ketiga, hal ini dapat diberikan sebagai layanan opsional terpisah.

Layanan Inspeksi Pihak Ketiga Opsional (Dikutip Secara Terpisah)

1. Pengujian Materi

Layanan ini mencakup analisis komposisi kimia, pengujian tarik, pengujian dampak suhu rendah Charpy, dan pengujian kekerasan.

2. Mengelas NDT

Metode yang tersedia antara lain Magnetic Particle Testing (MT), Liquid Penetrant Testing (PT), Ultrasonic Testing (UT), dan Radiographic Testing (RT).

3. Pengujian Performa Beban Pegas

Kurva beban-perpindahan disertakan.

4. Pemeriksaan Perlindungan Korosi Lapisan Hot-Dip Galvanisasi / Epoxy

5. Pengujian yang Disaksikan, Pengawasan Pabrik, dan Inspeksi Pra-Pengiriman (PSI)

Keunggulan Kami yang Membedakan

Dibanding dengan Sistem Pendukung Pipa Internasional LISEGA

Akurasi pemuatan produk, standar pengujian, dan sistem dokumentasi kami dibandingkan dengan sistem pendukung pipa internasional LISEGA.

Lebih dari Pemasok Domestik Standar

Tidak seperti pabrikan dalam negeri standar yang hanya menyediakan produk itu sendiri, kami menyediakan kurva beban-perpindahan pada setiap unit pegas. Kami juga membantu mengatur pengujian SGS pihak ketiga dan menyaksikan inspeksi, dan kami mendukung peninjauan dokumen oleh teknisi PE/CPE untuk proyek di luar negeri.

Masalah Umum dan Solusinya

Masalah di Tempat	Kemungkinan Penyebabnya	Larutan
Kebisingan tidak normal dari penyangga selama perpindahan pipa	Gesekan antara roller dan rel pemandu	Oleskan minyak secara teratur
Perpindahan sebenarnya tidak sesuai dengan desain	Deviasi perhitungan tegangan pipa	Pemuatan di lokasi dapat disesuaikan dalam kisaran ±10%.
Kompresi pegas yang berlebihan	Seleksi yang tidak tepat atau kelebihan beban	Hitung ulang beban dan ganti model yang cocok
Mendukung deformasi dasar	Kekuatan pondasi perakaran tidak mencukupi	Perkuat fondasi atau tingkatkan area dukungan
Korosi parah	Sifat korosif lingkungan yang kuat	Pilih material stainless steel atau tambahkan lapisan anti korosi

Proses Pelayanan Kami

1.Konsultasi teknis: Tim penjualan profesional memberikan saran pemilihan berdasarkan parameter saluran pipa Anda

2. Konfirmasi skema: Keluarkan spesifikasi dan kutipan produk, konfirmasi persyaratan teknis dan waktu pengiriman

3.Produksi dan manufaktur: Menghasilkan sesuai pesanan, umpan balik kemajuan produksi tersedia selama proses

4. Inspeksi pabrik: Inspeksi lengkap dengan laporan pengujian dan sertifikat kualifikasi terlampir

5.Logistik dan pengiriman: pengiriman 7-15 hari untuk model konvensional, produk yang disesuaikan dikirimkan sesuai dengan siklus yang disepakati

6. Dukungan purna jual: Memberikan panduan pemasangan, merespons masalah kualitas produk dalam waktu 24 jam

Teknologi Pipa Yangzhou Tianshun selalu menganut filosofi bisnis "kualitas stabil, layanan profesional". Produk kami telah beroperasi secara stabil dalam proyek-proyek teknik di lebih dari 40 negara termasuk Amerika Serikat, Inggris, Brasil, Singapura, dan Afrika Selatan. Memilih Dukungan Pegas Konstan untuk Saluran Pipa berarti memilih solusi dukungan saluran pipa yang andal dan diverifikasi oleh praktik teknik global.
