Saluran pipa uap mengalami perbedaan suhu yang drastis selama fase penyalaan dan penghentian, dan media bersuhu tinggi menyebabkan perpindahan pemanjangan termal yang signifikan. Bobot mati pipa, bobot media, dan beban berfluktuasi bekerja secara bersamaan. Penyangga pegas variabel biasa tidak memiliki kapasitas menahan tekanan dan tahan panas yang memadai; pengoperasian yang berkepanjangan dengan mudah menyebabkan relaksasi pegas, penyimpangan beban, dan deformasi wadah, yang dapat mengakibatkan robeknya sambungan pipa dan pengurangan atau penghentian beban unit.

Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.

Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.

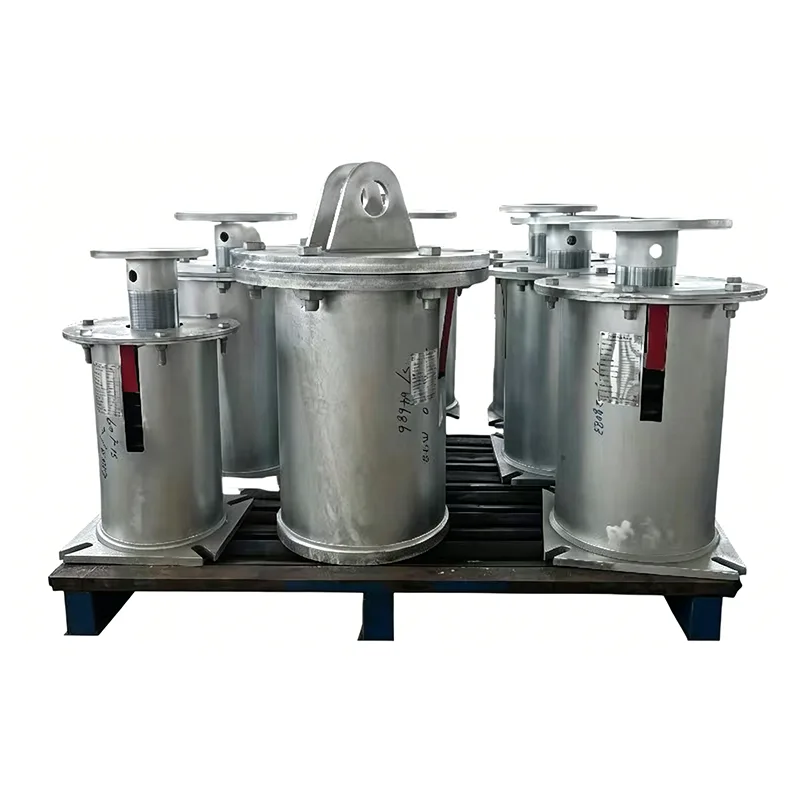

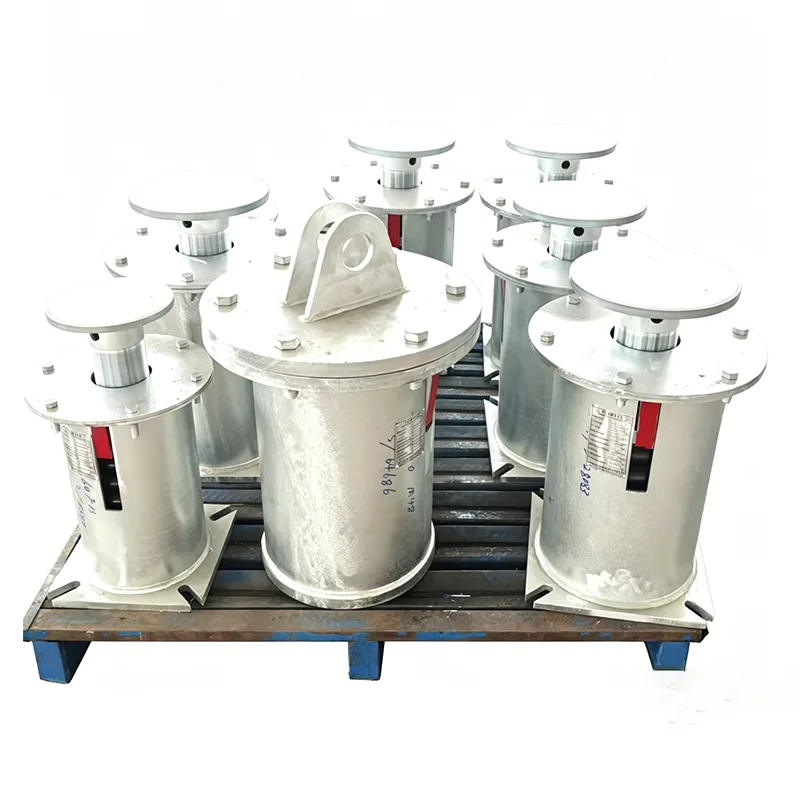

Dukungan Pegas Variabel Pipa Uap dirancang khusus untuk layanan uap, memenuhi permintaan pengoperasian pipa uap yang berkelanjutan dalam jangka panjang di pembangkit listrik tenaga panas, pemanas distrik, dan pabrik petrokimia. Sejak peluncuran produksi kami pada tahun 2012, kami telah memasok lebih dari 400 set dukungan untuk proyek-proyek uap skala besar, dengan masa pakai terlama di lokasi mencapai 13 tahun.

Spesifikasi Teknis Produk

Komposisi Struktural & Prinsip Operasi

Penopang Pegas Variabel Pipa Uap tersedia dalam dua tipe struktural: penopang atas dan penopang bawah. Mereka mengimbangi perpindahan termal pipa vertikal melalui deformasi pegas elastis, sehingga menghasilkan fluktuasi beban yang terkontrol secara stabil dalam rentang defleksi.

Semua komponen dibuat dari bahan yang cocok untuk kondisi suhu tinggi:

1. Pegas kompresi paduan suhu tinggi

2. Rumah bantalan tekanan yang menebal

3. Batang sekrup penyetel tahan panas

4. Pelat skala perpindahan logam

5. Lug dan pangkalan pengangkat yang ditempa berkekuatan tinggi

6. Rakitan pengunci anti-longgar ganda

Beban instalasi telah dikalibrasi sebelumnya di pabrik. Saat pipa melebar seiring dengan kenaikan suhu, pegas mengembang dan berkontraksi secara serempak, menopang beban pipa secara merata dan menurunkan tekanan pada lapisan las dan nozel peralatan.

Tabel Pencocokan Bahan Bertingkat

Tiga konfigurasi material diklasifikasikan berdasarkan suhu uap agar sesuai dengan kondisi pengoperasian aktual Penopang Pegas Variabel Pipa Uap:

Semua bahan baku dilengkapi dengan sertifikat MTC pabrik asli dari pabrik baja yang berkualitas. Setiap batch baja menjalani tiga pemeriksaan ulang: spektroskopi, pengujian tarik, dan pengujian impak. Ketertelusuran dokumentasi lengkap dipertahankan untuk memenuhi persyaratan audit EEAT.

Tabel Spesifikasi Seri Lengkap

Skenario Aplikasi Khas

Penopang Pegas Variabel Pipa Uap terutama dipasang pada jalur uap utama:

▶  Pipa uap utama, uap panas ulang, dan air umpan di pembangkit listrik tenaga panas berbahan bakar batu bara dan gas

▶  Jalur transmisi uap suhu tinggi untuk tungku dan unit perengkahan di kilang

▶  Jaringan uap suhu tinggi primer untuk pemanasan distrik perkotaan besar

▶  Jaringan pipa pembangkit uap di pembangkit listrik tenaga biomassa dan limbah menjadi energi

▶  Stasiun pertukaran panas dan titik distribusi uap di taman kimia

Catatan pasokan dalam jumlah besar tersedia untuk proyek-proyek acuan domestik dan internasional. Kami dapat memberikan kontrak proyek sebelumnya, foto penyelesaian di lokasi, dan dokumen penerimaan pemilik untuk memperkuat verifikasi otoritatif EEAT.

Alur Kerja Produksi & Kontrol Kualitas Standar

Setiap Dukungan Pegas Variabel Pipa Uap melewati enam langkah pemeriksaan kualitas loop tertutup tanpa prosedur yang dilewati:

1. Pemeriksaan ulang fisik dan kimia bahan baku; penolakan batch penuh untuk stok yang tidak sesuai

2. Gulungan pegas CNC + perlakuan panas stabilisasi suhu tinggi multi-tahap

3. Pengelasan rumah dilakukan oleh tukang las bersertifikat; Pengujian penetran 100% pada lasan kritis

4. Kalibrasi kompresi beban langkah penuh untuk setiap unit yang telah selesai

5. Pengujian ketebalan dan adhesi lapisan untuk sistem cat suhu tinggi

6. Pemeriksaan akhir penampilan, dimensi dan penandaan sebelum pengemasan; paket dokumen pengiriman lengkap yang disediakan (sertifikat material, laporan pengujian, sertifikat kesesuaian)

Pabrik ini memegang sertifikasi sistem mutu ISO 9001 dan sertifikasi peralatan tekanan CE; dokumen kualifikasi tersedia untuk verifikasi publik.

Layanan Purna Jual Dukungan Penuh

▶  Penghitungan tegangan pipa gratis agar sesuai dengan model Penopang Pegas Variabel Pipa Uap yang sesuai secara akurat

▶  Fabrikasi khusus untuk dimensi non-standar dan kondisi suhu tinggi khusus

▶  Kehadiran teknisi di lokasi untuk memandu pengangkatan, commissioning muatan, dan pelepasan tab kunci

▶  Garansi unit penuh selama 12 bulan; penggantian gratis untuk anomali beban atau cacat komponen dalam garansi

▶  Inventaris suku cadang jangka panjang dan dukungan teknis online 24 jam

Pertanyaan Umum tambahan

T: Dapatkah dukungan ini digunakan dalam jangka panjang untuk jaringan pipa uap super panas?

J: Pilih varian Penopang Pegas Variabel Pipa Uap dengan pegas paduan Cr-V dan rumah pelat berlapis baja tahan karat. Pengujian memastikan tidak ada penurunan kinerja dalam pengoperasian terus-menerus pada suhu 550℃, dan produk ini telah mendapatkan layanan jangka panjang di beberapa unit pembangkit listrik 1.000 MW.

T: Dokumen penerimaan apa yang dikirimkan pada setiap set?

A: Setiap set unit mencakup sertifikat uji pabrik bahan baku, lembar uji beban pegas, laporan inspeksi las, dan sertifikat kesesuaian produk. Inspeksi ulang oleh organisasi pihak ketiga didukung.

T: Dapatkah produk ini secara langsung menggantikan penyangga pegas gaya lama selama retrofit pipa yang ada?

A: Dimensi mengikuti spesifikasi standar nasional terpadu; titik pengangkatan pemasangan dan ukuran batang sekrup dapat dipertukarkan. Penggantian langsung dapat dilakukan setelah memverifikasi parameter beban dan defleksi, tanpa modifikasi pondasi sipil yang ekstensif.
