Penyangga Pegas Tugas Berat Untuk Ekspansi Termal Pipa Industri Dan Penahan Beban

Kami telah melakukan dukungan musim semi diTianshunselama 14 tahun sekarang. Komponen-komponen tersebut bukanlah bagian yang paling mencolok dalam sistem perpipaan, namun ketika pembangkit listrik tenaga panas mulai beroperasi atau saluran LNG menjadi dingin, komponen-komponen inilah yang secara diam-diam melakukan pekerjaan berat. Lebih dari 70% pesanan kami berasal dari pelanggan tetap — EPC, perusahaan teknik, dan pemilik pabrik yang telah mencoba sisanya dan tetap bersama kami. Dukungan musim semi kami berjalan di lebih dari 45 negara, mulai dari kilang di Timur Tengah hingga pabrik kimia di Asia Tenggara.

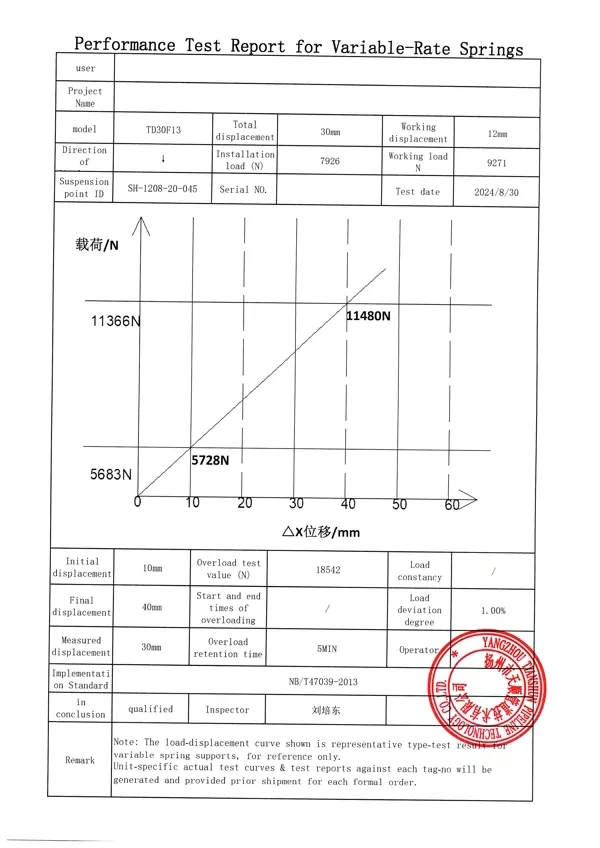

Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.

Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.

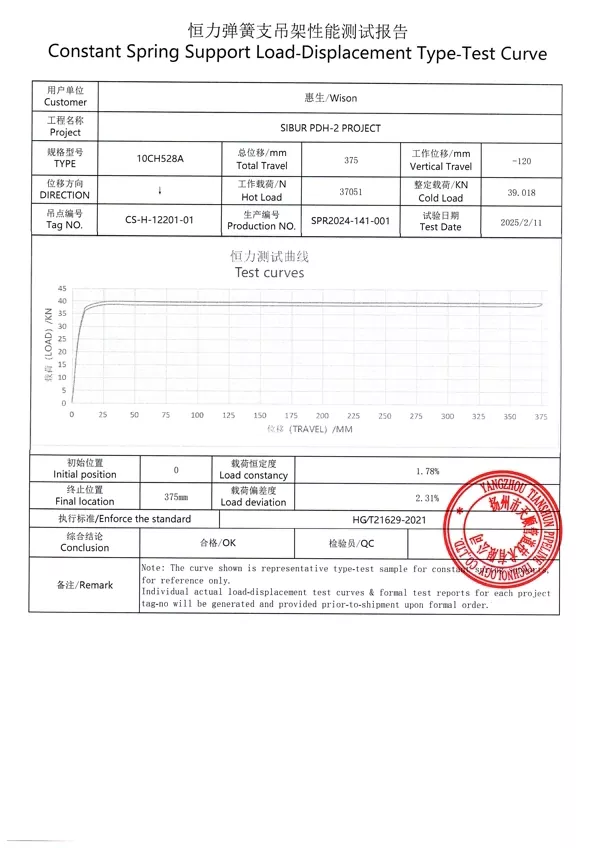

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Saat Anda menentukan penyangga pegas, keputusan nyata pertama adalah antara dua jenis. Jika pergerakan pipa sedang dan beberapa variasi beban dapat diterima, makadukungan pegas variabelmelakukan pekerjaan dengan baik dan menekan biaya. Jika peralatan yang terhubung — seperti turbin uap atau nosel kompresor — tidak dapat mentolerir banyak perubahan beban, Anda memerlukannyadukungan pegas konstan. Mereka mempertahankan kekuatan pendukung yang hampir datar di seluruh jangkauan perjalanan. Teknisi kami akan membantu Anda memilih jenis yang tepat berdasarkan data analisis stres Anda, bukan hanya dugaan.

Bagaimana Pendukung Pegas Bekerja dalam Sistem Perpipaan Nyata

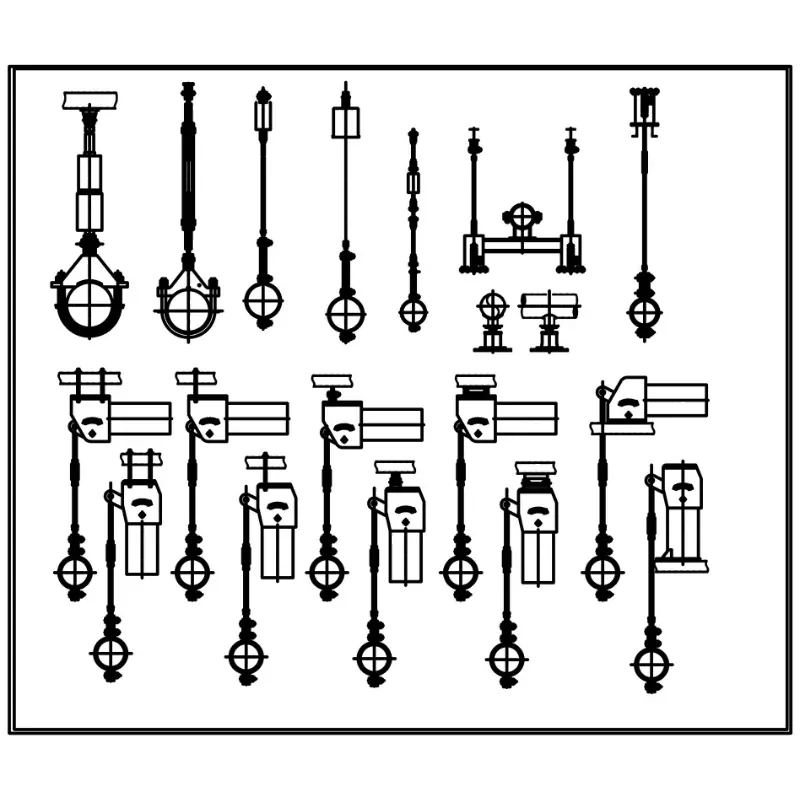

Dukungan pegas tidak bekerja secara terpisah. Mereka hampir selalu menjadi bagian dari pengaturan dukungan yang lebih besar. Pengaturan tipikal mencakup penyangga pipa kaku atau sepatu pipa untuk menahan beban, sedangkan unit pegas menangani pergerakan termal vertikal. Saat Anda perlu menopang saluran dingin, kami sering menggabungkan rakitan pegas dengan penyangga pipa yang sudah diisolasi sebelumnya untuk mencegah kondensasi dan penumpukan es di titik penyangga. Banyak klien juga menyebutnya dengan nama berbeda — gantungan pegas — terutama jika unitnya berjenis gantung yang dipasang di atas. Rangkaian produk yang sama, hanya gaya pemasangan yang berbeda.

Bahan Yang Kami Gunakan

Kami tidak mengambil jalan pintas dalam hal bahan mentah. Setiap batch dilengkapi dengan sertifikat pabrik, dan kami dengan senang hati membagikan kemampuan penelusuran penuh kepada tim inspeksi Anda.

Semua bahan bersumber dari pabrik baja Tiongkok yang disetujui. Jika proyek Anda memerlukan kualitas tertentu, seperti baja tahan karat dupleks atau paduan suhu tinggi, beri tahu kami.

Standar yang Kami Ikuti

Kami memproduksi dengan standar berikut sebagai standar, dan dapat beradaptasi dengan standar lain berdasarkan permintaan:

ASME B31.3 – Proses Perpipaan

ANSI/MSS SP-58 – Penopang dan Gantungan Pipa

GB/T 17116 – Standar Tiongkok untuk penyangga pipa

Juga tersedia untuk DIN, JIS, atau spesifikasi spesifik proyek Anda

Pabrik kami memegang sertifikasi ISO 9001:2015, dan kami memproduksi sertifikasi material EN 10204 3.1 penuh pada setiap pengiriman.

Pertanyaan Umum yang Ditanyakan Pelanggan Kami

Q1: Variabel atau konstan — bagaimana cara memutuskannya?

Jika perpindahan pipa Anda tidak besar dan variasi beban, katakanlah, 10-25% tidak masalah, penyangga pegas variabel akan berfungsi dengan baik dan lebih murah. Bila peralatan terpasang memiliki beban nosel yang diizinkan (umumnya pada saluran masuk turbin, sambungan kompresor, atau pipa reaktor), gunakan penyangga pegas yang konstan. Kirimkan data isometrik tegangan atau perpindahan Anda kepada kami, dan kami akan merekomendasikan model yang tepat — tanpa biaya untuk itu.

Q2: Berapa kapasitas muatan dan rentang perjalanan yang dapat Anda berikan?

Untuk penyangga pegas variabel, jangkauan standar kami mencakup beberapa ratus kilogram hingga lebih dari 20 metrik ton per unit. Dukungan pegas yang konstan dapat melampaui 30 ton untuk jalur berdinding tebal. Perjalanan: biasanya 0–150 mm untuk unit variabel, dan hingga 300 mm atau lebih untuk tipe konstan. Rentang perjalanan khusus dan pengaturan muatan adalah hal rutin bagi kami.

Q3: Berapa lama waktu pengiriman?

Stok dan komponen setengah jadi: 20–25 hari. Pesanan yang sepenuhnya disesuaikan: 30–40 hari. Jika proyek Anda memiliki jadwal yang ketat, bicarakan dengan tim penjualan kami lebih awal — kami sering kali dapat mengatur ulang slot produksi untuk memenuhi tenggat waktu yang penting.

Q4: Bagaimana Anda mengemasnya untuk diekspor?

Unit yang lebih kecil dimasukkan ke dalam peti kayu yang difumigasi. Rakitan yang lebih besar dibaut ke palet baja atau rangka yang dilas dengan pembungkus tahan air. Kami mengirim secara teratur ke pelabuhan di Timur Tengah, Asia Tenggara, Eropa, dan Amerika Selatan. Kami belum pernah menerima satu pun klaim kerusakan pengiriman dalam tiga tahun terakhir.

Q5: Bisakah Anda menunjukkan kepada kami referensi proyek?

Ya. Kami telah memasok penyangga pegas dan paket gantungan pipa lengkap untuk pembangkit listrik siklus gabungan di Timur Tengah, fasilitas pemrosesan nikel di Indonesia, pabrik kimia di Brasil, dan perpipaan pulau konvensional di proyek nuklir Tiongkok. Hubungi kami untuk daftar referensi yang sesuai dengan sektor Anda.

Pengujian Sebelum Pengiriman

Setiap dukungan musim semi yang keluar dari pabrik Yangzhou kami melewati pemeriksaan berikut:

Inspeksi visual dan dimensi

Pengambilan sampel ketinggian dan kekakuan bebas pegas

Tes pra-kompresi dan pemulihan beban penuh

Kalibrasi timbangan perjalanan

Verifikasi kurva beban vs. perpindahan

Kami melampirkan laporan pengujian dan sertifikat material di dalam amplop pengiriman. Pemeriksaan saksi pihak ketiga oleh SGS, BV, atau TÜV tersedia jika kontrak Anda mewajibkannya.

Kustomisasi Adalah Norma Di Sini

Sekitar setengah pesanan kami dimulai dengan gambar pelanggan atau serangkaian kondisi desain, bukan nomor komponen standar. Untuk mendapatkan penawaran, Anda hanya perlu memberi tahu kami:

Tipe pemasangan: gantungan atas atau penyangga dasar

Beban panas dan beban dingin

Pergerakan pipa yang diharapkan (naik atau turun)

Detail koneksi atau gambar Anda sendiri

Kuantitas

Kami akan mengurus sisanya — pelapis khusus, perangkat keras tahan karat, bahan pegas bersuhu tinggi, ukuran wadah non-standar, semuanya.

Cara Kita Melihatnya

Dukungan musim semi bukanlah ilmu yang luar biasa, tetapi harus dilakukan dengan benar. Rakitan pegas yang dibangun dengan baik akan bertahan dengan tenang selama 15 atau 20 tahun. Yang buruk muncul sebagai las yang retak atau garis yang kendur dalam beberapa bulan. Di Tianshun, kami membangunnya seperti kami memasukkannya ke dalam pabrik kami sendiri. Itu berarti tidak ada jalan pintas pada materi, tidak ada tes yang dilewati, dan tidak ada kejutan di menit-menit terakhir saat pengiriman.

Jika proyek Anda berikutnya memerlukan penyangga pegas, gantungan pegas, penyangga pegas konstan, atau sepatu pipa pra-insulasi, kirimkan kebutuhan Anda kepada kami. Kami akan memberi Anda harga pabrik yang wajar dan proposal teknis yang masuk akal. Anda juga dapat mengunjungi pabrik kami di Yangzhou — beri tahu kami kapan waktunya.
