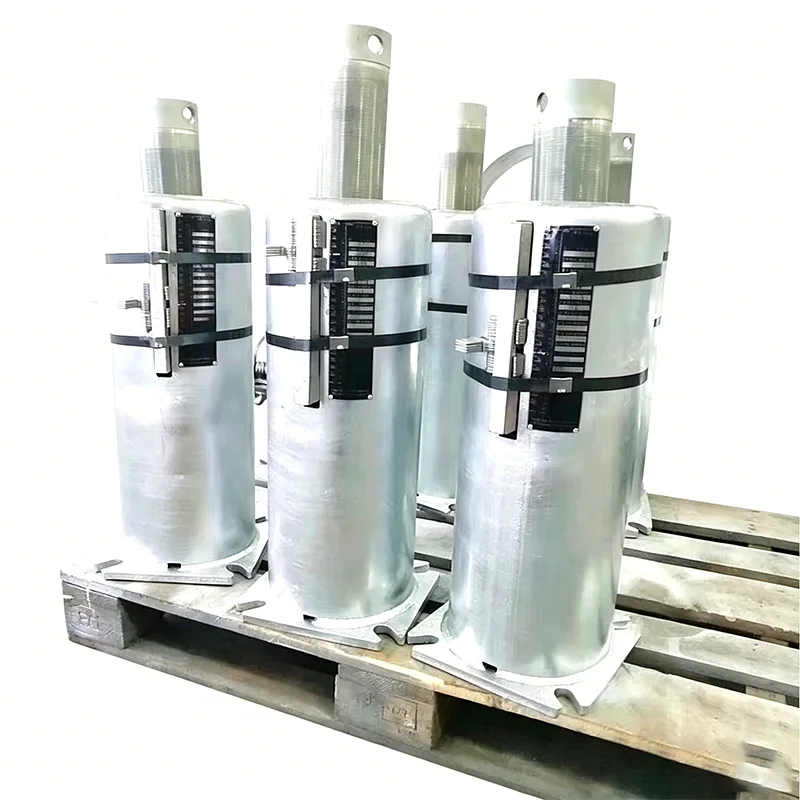

Penopang Pembangkit Listrik

Berdasarkan pengalaman selama 14 tahun dalam dukungan/penggantungan pipa dan solusi pendukung pembangkit listrik, Yangzhou Tianshun Pipeline Technology Co., Ltd. menyediakan Dukungan Pegas Pembangkit Listrik untuk pembangkit listrik tenaga panas, tenaga nuklir, dan pembangkit listrik siklus gabungan. Produk-produk ini dirancang untuk mengontrol perpindahan termal dan distribusi tegangan pada pipa bersuhu tinggi dan bertekanan tinggi, melindungi antarmuka penting peralatan utama seperti boiler dan turbin uap. Detail berikut mencakup fitur produk, keunggulan teknik, dan lokasi aplikasi spesifik.

Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.

Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Fitur Produk

Penopang Pegas Pembangkit Listrik dirancang khusus berdasarkan hasil analisis tegangan pipa, dengan karakteristik inti yang berfokus pada retensi beban, kemampuan adaptasi perpindahan, dan stabilitas operasional jangka panjang.

Mekanisme Perpindahan Beban: Tersedia dalam dua konfigurasi: gantungan/penopang pegas variabel dan gantungan/penopang pegas gaya konstan. Unit pegas variabel memikul beban dengan kekakuan linier, sedangkan unit gaya konstan menyalurkan gaya dukung yang hampir konstan sepanjang seluruh langkah kerja, dengan deviasi terkontrol dalam 5%, sehingga menghilangkan tegangan tambahan pada pipa yang disebabkan oleh gaya dukung yang berfluktuasi.

Kompatibilitas Bahan & Suhu: Elemen pegas dibuat dari baja pegas paduan termasuk 60Si2Mn dan 50CrVA. Komponen struktural dapat dibuat dari baja karbon, baja paduan tahan panas, atau baja tahan karat. Kisaran suhu pengoperasian keseluruhan yang diperbolehkan mencakup -196°C hingga +650°C, sesuai dengan semua persyaratan pipa mulai dari air umpan bersuhu rendah hingga uap utama bersuhu tinggi.

Desain Instalasi & Komisioning: Setiap penyangga/gantungan dilengkapi dengan pin pengunci instalasi dan papan nama perpindahan beban. Cukup lepaskan pin pengunci setelah instalasi dalam kondisi dingin untuk mengaktifkan pengoperasian. Data papan nama memfasilitasi verifikasi nomor model dan muatan yang telah ditetapkan di lokasi, sehingga secara signifikan mengurangi waktu commissioning.

Pengujian In-House yang Komprehensif: Semua pengujian termasuk kekakuan pegas, defleksi kompresi, dan ketebalan lapisan permukaan dilakukan di laboratorium kami sendiri untuk memastikan kinerja yang konsisten di seluruh batch produksi. Setiap unit menjalani tiga siklus kompresi langkah penuh dengan pencatatan kurva kekakuan sebelum pengiriman.

Dengan fitur desain ini, Penopang Pembangkit Listrik mempertahankan ketinggian sistem perpipaan yang telah ditentukan dalam kondisi gabungan ekspansi termal linier dan getaran terus-menerus, sehingga mengurangi kemungkinan penghentian yang tidak direncanakan.

Keuntungan Rekayasa

Dalam desain saluran pipa pembangkit listrik, dibandingkan dengan penyangga yang kaku atau fiksasi klem pipa, solusi penyangga elastis memberikan peningkatan langsung dalam pengendalian tegangan, perlindungan peralatan, dan kemampuan beradaptasi instalasi. Nilai teknik Penopang Pegas Pembangkit Listrik tercermin dalam aspek-aspek berikut:

Kompensasi Perpindahan Termal yang Efektif: Penopang yang kaku tidak dapat menyerap ekspansi termal pipa, sering kali menyebabkan pengikatan sistem pipa, penopang terangkat, atau beban berlebih. Gantungan/penopang elastis membawa beban secara linier atau konstan seiring perpindahan pipa, menjaga tingkat tegangan dalam batas yang diizinkan yang ditentukan oleh kode seperti ASME B31.1.

Mengurangi Gaya Dorong & Momen pada Antarmuka Peralatan Utama: Header boiler dan saluran masuk uap turbin sangat sensitif terhadap gaya dan momen. Setelah penyetelan dengan gantungan/penopang pegas, gaya dorong antarmuka berkurang secara signifikan, sehingga mencegah retak las dan kebocoran flensa. Hal ini merupakan langkah penting untuk memperpanjang interval perawatan selubung turbin, katup uap utama, dan peralatan lainnya.

Penekanan Transmisi Getaran: Jaringan pipa pembangkit listrik rentan terhadap getaran pada kondisi uap berkecepatan tinggi atau aliran dua fase. Sistem penyangga pegas menyesuaikan kekakuan penyangga ke kisaran optimal melalui elemen elastis, dan bila dikombinasikan dengan peredam, secara efektif menghilangkan energi getaran untuk mencegah kelelahan struktural.

Toleransi Pemasangan di Tempat yang Murah Hati: Gantungan/penopang pegas memungkinkan penyesuaian yang baik dalam rentang ketinggian tertentu, mengkompensasi penyimpangan pada fondasi sipil dan pemasangan pipa dalam kondisi dingin. Unit pegas gaya konstan sering kali dilengkapi dengan perangkat penyetel bantu hidraulik atau sekrup untuk penyelarasan di lokasi yang tepat.

Pengoperasian Jangka Panjang & Anti-Relaksasi: Menampilkan desain pegas anti-relaksasi dan perawatan permukaan tahan korosi (hot-dip galvanizing, Dacromet, dll.), degradasi gaya pendukung minimal. Lebih dari 70% pesanan tindak lanjut kami dari proyek luar negeri berasal dari pelanggan tetap, yang sampai batas tertentu mencerminkan keandalan produk pendukung kami dalam jangka panjang.

Aplikasi Produk

Penopang Pegas Pembangkit Listrik terutama dipasang pada posisi kritis dalam sirkulasi air uap pembangkit listrik dan sistem gas buang suhu tinggi. Dikombinasikan dengan peredam, penyangga kaku, dan komponen lainnya, semuanya membentuk sistem penahan fleksibel saluran pipa yang lengkap.

Area Boiler: Digunakan pada pipa uap utama, pipa pemanas ulang panas dan dingin, saluran keluar superheater, dll. Menyerap perpindahan termal vertikal dan horizontal dari badan boiler dan pipa penghubung, mencegah tekanan berlebihan pada sambungan nosel header dan mengurangi risiko retak las.

Area Turbin: Dipasang pada pipa uap utama, pipa uap pemanas ulang suhu tinggi, dan pipa bypass bertekanan tinggi. Melalui dukungan yang presisi, membatasi gaya dan momen yang ditransmisikan ke antarmuka turbin, memastikan akurasi penyelarasan poros dan mengurangi dampak getaran pada selubung turbin.

Sistem Air Umpan Bertekanan Tinggi: Pada jaringan pipa air umpan bertekanan tinggi dan pipa air attemperasi, gantungan/penopang pegas menopang pipa tugas berat sambil beradaptasi dengan perubahan suhu, menjaga kemiringan pipa dan menghindari masalah kavitasi atau palu air yang disebabkan oleh perpindahan terbatas.

Sistem Gas Buang & Desulfurisasi/Denitrifikasi: Untuk saluran gas buang/udara berdiameter besar, saluran masuk/keluar GGH, dan saluran sambungan menara desulfurisasi. Struktur berdinding tipis ini mengalami ekspansi termal yang signifikan. Penyangga pegas mengimbangi perpindahan ini, mengurangi tegangan sambungan flensa, dan bekerja bersama dengan sambungan ekspansi untuk melindungi seluruh sistem gas buang.

Pulau Konvensional Tenaga Nuklir: Digunakan pada uap utama sirkuit sekunder, air umpan utama, dan jaringan pipa lainnya. Memenuhi persyaratan pengendalian konsistensi tenaga nuklir dan memberikan sertifikat mutu bahan lengkap serta laporan kualifikasi fungsi pendukung.

Jaminan Kualitas & Kemampuan Pabrik

Pabrik kami di Provinsi Jiangsu dilengkapi dengan jalur produksi bellow otomatis, sistem pemotongan dan pengelasan CNC, dan tim pengujian non-destruktif (NDT) bersertifikat. Dari kawat pegas mentah yang masuk hingga pengiriman produk jadi, Penopang Pembangkit Listrik menjalani kontrol ketat di pos pemeriksaan berikut: verifikasi angka panas bahan mentah dan laporan fisik/kimia, inspeksi kekerasan dan metalografi setelah perlakuan panas pegas, pengujian kekakuan langkah penuh pada produk jadi, dan pengujian ketebalan lapisan permukaan dan adhesi.

Sistem manajemen mutu kami disertifikasi ISO 9001:2015, dan semua produk mematuhi standar internasional termasuk ASME, CE, dan API. Dokumentasi penerimaan yang lengkap dapat diberikan sesuai dengan kebutuhan proyek.

Dukungan & Layanan Teknik

Berdasarkan pengalaman kami dalam memasok peralatan saluran pipa ke lebih dari 45 negara di seluruh dunia, kami menyediakan pemilihan, pemasangan, dan dukungan teknis jangka panjang yang komprehensif untuk setiap batch Pendukung Pembangkit Listrik:

▶  Perhitungan Pemilihan: Menerima laporan analisis tegangan pipa dan merekomendasikan jenis penyangga/penggantung yang sesuai, konstanta pegas, dan ketinggian pemasangan.

▶  Respon Cepat: Pertanyaan dan penawaran teknis pra-penjualan dijawab dalam satu hari kerja.

▶  Pengawasan & Kesaksian di Lokasi: Mendukung saksi proses pengujian di lokasi oleh pelanggan atau pihak ketiga.

▶  Panduan Pemasangan & Pengoperasian: Berikan panduan pemasangan terperinci dan rekomendasi penyesuaian kondisi dingin, dengan bantuan video jarak jauh tersedia bila diperlukan.

▶  Layanan Suku Cadang: Simpan catatan kalibrasi pegas untuk setiap batch produksi, sehingga memungkinkan pasokan rakitan pegas pengganti dengan cepat.

Untuk diskusi tentang solusi konfigurasi Dukungan Pembangkit Listrik untuk proyek tertentu atau untuk mendapatkan referensi proyek yang relevan, silakan hubungi tim penjualan teknis kami. Kami akan memberikan lembar perhitungan beban-perpindahan yang terperinci dan tata letak yang direkomendasikan berdasarkan kondisi kerja sebenarnya, bukan hanya daftar model standar, sehingga membantu Anda mengendalikan biaya pengadaan secara keseluruhan sekaligus memastikan pengoperasian saluran pipa yang aman.
