Ringkasan Artikel: A Dukungan Pegas Variabeladalah perangkat pendukung pipa mekanis yang dirancang untuk memikul beban pipa sekaligus mengakomodasi pergerakan vertikal yang disebabkan oleh ekspansi termal, kontraksi, dan perubahan kondisi pengoperasian. Tidak seperti penyangga kaku, penyangga ini memungkinkan perpindahan terkendali dengan tetap mempertahankan gaya penyangga yang dapat diprediksi. Hal ini membuatnya sangat berguna untuk pabrik proses, pembangkit listrik, kilang, fasilitas kimia, sistem LNG, dan aplikasi perpipaan industri lainnya. Panduan ini menjelaskan cara kerja Penopang Pegas Variabel, cara memilihnya dengan benar, faktor teknis mana yang paling penting, dan bagaimana Tianshun dapat memberikan solusi standar dan khusus untuk sistem perpipaan yang menuntut.

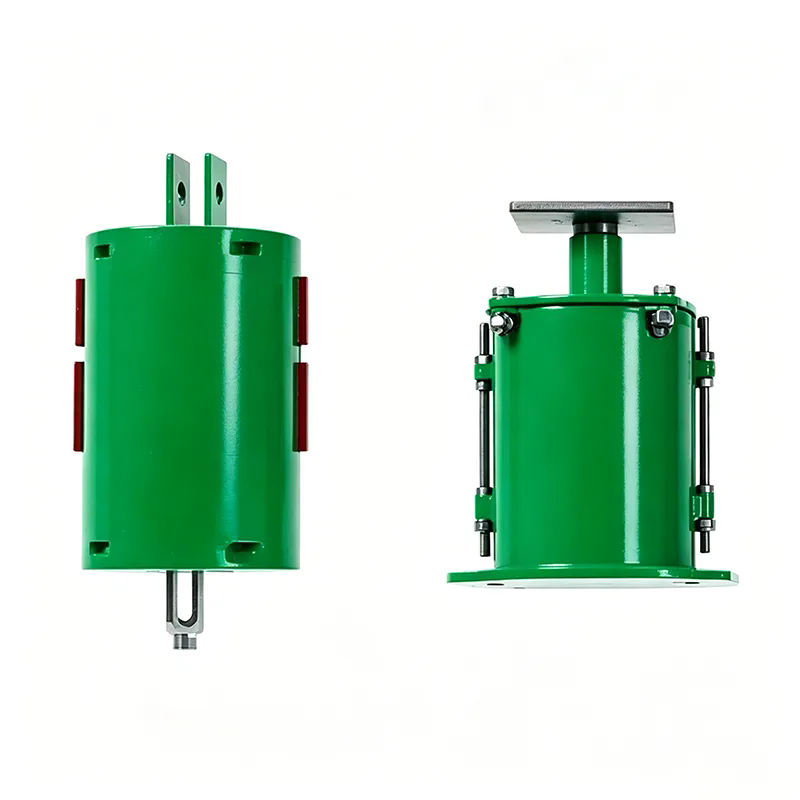

A Dukungan Pegas Variabeladalah rakitan penyangga pipa yang menggunakan pegas koil untuk menopang bagian pipa sekaligus memungkinkan pergerakan vertikal terkontrol. Biasanya dipasang di mana pipa tidak dapat tetap berada pada ketinggian tetap karena suhu pengoperasian menyebabkan saluran melebar atau menyusut.
Pada tumpuan kaku konvensional, titik tumpu pada dasarnya tetap. Hal ini dapat menjadi masalah jika pipa panas mengembang. Pipa mungkin mencoba untuk bergerak ke atas atau ke bawah, sementara penyangga yang kaku menahan gerakan tersebut. Interaksi yang dihasilkan dapat meningkatkan beban yang ditransfer ke pipa, peralatan yang terhubung, nozel, anggota struktural, dan titik pendukung lainnya.
Mekanisme pegas variabel memberikan solusi yang lebih fleksibel. Saat pipa yang didukung bergerak secara vertikal, pegas terkompresi atau memanjang. Oleh karena itu, gaya pendukungnya berubah sesuai dengan karakteristik defleksi beban pegas.
Tujuannya bukan untuk menghilangkan pergerakan. Sebaliknya, tujuannya adalah untukmenopang pipa sambil membiarkan gerakan yang diperhitungkan terjadi secara terkendali.
Tianshun memproduksi Variable Spring Support untuk aplikasi perpipaan industri dan dapat menyediakan konfigurasi berdasarkan beban, perjalanan, ruang pemasangan, persyaratan sambungan, kondisi lingkungan, dan spesifikasi proyek.
Prinsip pengoperasiannya didasarkan pada hubungan antara beban pegas dan perpindahan vertikal. Ketika pipa dalam keadaan dingin, penyangga mempunyai beban awal atau beban dingin tertentu. Ketika sistem mencapai suhu operasinya, pipa dapat bergerak secara vertikal, mengubah kompresi pegas dan gaya pendukungnya.
Misalnya, saluran uap bisa naik saat memanas. Jika Penopang Pegas Variabel diposisikan di bawah garis tersebut, pegas dapat terkompresi saat pipa bergerak ke atas. Penopang tersebut terus memikul beban pipa, namun gaya pada penopang berubah seiring perjalanan pegas melalui rentang operasinya.
Perilaku ini dapat direpresentasikan secara konseptual dengan:
Perubahan Beban Pegas = Laju Pegas × Pergerakan Vertikal
Pemilihan sebenarnya harus mempertimbangkan analisis tegangan pipa secara lengkap dibandingkan hanya mengandalkan perhitungan sederhana saja. Laju pegas, beban panas, beban dingin, gerak yang tersedia, arah pergerakan, dan variasi beban yang diijinkan semuanya perlu dievaluasi bersama.
Untuk banyak sistem industri, variasi beban tumpuan yang terkontrol dapat diterima. Dalam situasi ini, desain pegas variabel dapat memberikan alternatif yang ekonomis dan tepat secara teknis dibandingkan dukungan pegas konstan.
Perpipaan industri jarang bersifat statis. Perubahan suhu, perubahan tekanan, siklus start-up dan shutdown, kondisi fluida, dan variasi proses semuanya dapat mempengaruhi posisi pipa dan beban pendukung.
Tanpa pengaturan dukungan fleksibel yang tepat, pengekangan yang berlebihan dapat menyebabkan beberapa masalah:
Dukungan Pegas Variabel mengatasi sebagian tantangan ini dengan memberikan gaya pendukung yang berubah seiring pergerakan pipa.
Hal ini terutama penting di sekitar hot line yang panjang, riser vertikal, sambungan peralatan, sistem steam, pipa pembuangan, jalur proses, dan lokasi lain di mana perpindahan termal vertikal tidak dapat diakomodasi secara efektif oleh penyangga kaku.
Meskipun konstruksi pastinya berbeda-beda tergantung konfigurasinya, Penopang Pegas Variabel pada umumnya mengandung beberapa elemen penting.
| Komponen | Bahan Khas | Fungsi Utama |
|---|---|---|
| Pegas Kumparan | Baja pegas | Menghasilkan gaya pendukung yang terkendali dan mengakomodasi perjalanan vertikal. |
| Perumahan Musim Semi | Baja karbon atau paduan tertentu | Melindungi dan memandu rakitan pegas. |
| Pelat Beban | Baja karbon atau baja tempa | Memindahkan beban yang didukung ke dalam mekanisme pegas. |
| Indikator Perjalanan | Bahan stainless steel atau tahan korosi | Menunjukkan posisi pegas dan membantu memverifikasi gerakan pengoperasian. |
| Perakitan Koneksi | Baja karbon atau bahan tertentu | Menghubungkan penyangga pegas ke pipa, struktur, atau pondasi. |
| Komponen Penyesuaian | Baja | Biarkan dukungan diatur ke posisi beban dan pemasangan yang diperlukan. |
Musim semi itu sendiri sangatlah penting. Materialnya, perlakuan panas, akurasi manufaktur, pengaturan awal, dan pengujian beban secara langsung mempengaruhi keandalan dukungan akhir.
Tianshun menggunakan material pegas seperti 60Si2MnA atau 50CrVA untuk desain yang dapat diterapkan dan dapat mengonfigurasi komponen housing dan sambungan sesuai dengan lingkungan pengoperasian dan persyaratan proyek.
Pemilihan yang benar dimulai dengan data teknik yang akurat. Memilih penyangga hanya berdasarkan diameter pipa tidaklah cukup karena penyangga pegas terutama merespons beban dan pergerakan dibandingkan ukuran pipa saja.
Parameter seleksi penting meliputi:
| Parameter | Contoh Rentang / Pertimbangan | Mengapa Itu Penting |
|---|---|---|
| Beban Operasi | Sekitar 0,2–400 kN tergantung model | Menentukan kapasitas pegas yang sesuai. |
| Perjalanan Vertikal | Opsi umum mencakup 30, 60, 90, 120, dan 180 mm | Harus mengakomodasi perpindahan pipa yang diperhitungkan. |
| Arah Pergerakan | Ke atas atau ke bawah | Mempengaruhi pemasangan dan pemilihan pegas. |
| Variasi Beban | Bergantung pada proyek; umumnya dikendalikan dalam persentase tertentu | Menentukan apakah solusi pegas variabel atau konstan cocok. |
| Bahan Perumahan | Baja karbon atau bahan yang disesuaikan | Harus tahan terhadap kondisi mekanis dan lingkungan. |
Pendekatan yang paling aman adalah memilih tumpuan dari analisis tegangan pipa dan gambar tumpuan. Tianshun dapat meninjau informasi beban panas, beban dingin, pergerakan, dan dimensi sebelum merekomendasikan seri pegas yang sesuai.
Dukungan pegas variabel dan konstan memecahkan masalah teknik yang terkait namun berbeda. Perbedaan utamanya adalah seberapa besar gaya pendukung berubah seiring pergerakan pipa.
| Fitur | Dukungan Pegas Variabel | Dukungan Musim Semi Konstan |
|---|---|---|
| Kekuatan Pendukung | Perubahan dengan perjalanan vertikal | Dirancang agar tetap konstan |
| Aplikasi Khas | Pergerakan termal sedang dan variasi beban yang dapat diterima | Lokasi kritis memerlukan variasi beban yang sangat rendah |
| Konstruksi | Mekanisme pegas yang relatif sederhana | Pengaturan mekanis yang lebih kompleks |
| Biaya | Umumnya lebih ekonomis | Umumnya lebih tinggi |
| Pertimbangan Pemeliharaan | Biasanya lugas | Membutuhkan perhatian pada mekanismenya yang lebih kompleks |
Keputusan harus selalu didasarkan pada persyaratan teknik. Pegas yang konstan tidak secara otomatis dianggap unggul. Jika variasi beban tumpuan yang dihitung dapat diterima, Penopang Pegas Variabel dapat memberikan kemampuan pergerakan yang diperlukan tanpa kerumitan yang tidak perlu.
Dukungan Pegas Variabel banyak digunakan pada fasilitas industri dimana perpipaan mengalami perpindahan vertikal yang signifikan.
Untuk perpipaan dingin atau berinsulasi, penyangga pegas juga dapat diintegrasikan ke dalam pengaturan penyangga yang lebih luas yang dirancang untuk melindungi insulasi dan mempertahankan kinerja termal yang diperlukan.
Bahkan Dukungan Pegas Variabel yang diproduksi dengan benar dapat berkinerja buruk jika dipasang atau disetel secara tidak benar. Oleh karena itu, pemasangan harus diperlakukan sebagai aktivitas yang dikendalikan oleh teknik dan bukan sekadar tugas pemasangan mekanis.
Sebelum instalasi, verifikasi:
Salah satu masalah lapangan yang sering terjadi adalah jarak bebas yang tidak mencukupi. Penopang mungkin cocok ketika pipa dingin tetapi mengganggu pekerjaan baja di dekatnya setelah terjadi pergerakan termal. Memeriksa seluruh selubung pergerakan sebelum pemasangan dapat mencegah modifikasi situs yang mahal.
Instalasi di luar ruangan juga memerlukan perlindungan korosi yang tepat. Tergantung pada lingkungannya, baja karbon yang dicat, komponen galvanis hot-dip, perangkat keras baja tahan karat, atau sistem pelapisan khusus dapat dipertimbangkan.
Penopang pegas adalah komponen mekanis penahan beban. Oleh karena itu, konsistensi manufaktur penting karena perbedaan kecil dalam karakteristik pegas atau pengaturan perakitan dapat mempengaruhi reaksi dukungan sebenarnya.
Proses manufaktur yang andal harus mencakup:
Tianshun menyatakan bahwa Penopang Pegas Variabelnya diuji bebannya sebelum pengiriman, dengan pengujian mencakup kondisi beban tertentu dan perjalanan pegas. Dokumentasi pengujian dapat diberikan untuk pesanan yang berlaku, sementara inspeksi pihak ketiga juga dapat diatur bila diperlukan oleh proyek.
Untuk proyek ekspor, pelanggan harus mengklarifikasi sertifikat material yang diperlukan, rencana inspeksi, persyaratan pelapisan, toleransi dimensi, dan standar yang berlaku sebelum produksi dimulai.
Perpipaan industri jarang mengikuti konfigurasi universal tunggal. Meskipun mekanisme pegas distandarisasi, pemasangan di sekitarnya mungkin memerlukan modifikasi.
Tergantung pada proyeknya, penyesuaian dapat mencakup:
Tianshun dapat bekerja dari gambar teknik, jadwal dukungan, data tekanan pipa, atau spesifikasi pelanggan. Memberikan informasi yang akurat pada tahap penawaran membantu menghindari konflik dimensi dan perubahan tahap akhir selama fabrikasi atau pemasangan.
Bagi pembeli industri, nilai Dukungan Pegas Variabel lebih dari sekadar pegas itu sendiri. Pemilihan yang benar, pengendalian produksi, dokumentasi, dan koordinasi pengiriman semuanya mempengaruhi hasil akhir proyek.
Tianshun berfokus pada produk pendukung perpipaan industri dan menyediakan solusi Dukungan Pegas Variabel yang terstandarisasi dan disesuaikan. Jajaran produknya mencakup konfigurasi penyangga pegas berbeda dan kapasitas beban yang ditujukan untuk beragam pengaturan perpipaan.
Keuntungan utama bekerja sama dengan produsen berpengalaman meliputi:
Saat meminta penawaran harga dari Tianshun, pelanggan dapat meningkatkan akurasi pemilihan dengan memberikan tag pendukung, beban pengoperasian, beban dingin, pergerakan vertikal, arah pergerakan, ketinggian pemasangan, standar yang diperlukan, jenis sambungan, kondisi lingkungan, dan ruang yang tersedia.
Tujuan utamanya adalah untuk menopang pipa sekaligus memungkinkan pergerakan vertikal yang terkendali. Pegas mengakomodasi perpindahan termal sementara gaya pendukung berubah dalam rentang operasi yang ditentukan.
Umumnya cocok jika sistem perpipaan mengalami pergerakan vertikal dan perubahan beban tumpuan yang diakibatkannya dapat diterima berdasarkan analisis tegangan perpipaan. Lokasi kritis dengan variasi beban yang sangat terbatas mungkin memerlukan pengaturan pegas yang konstan.
Informasi yang paling berguna mencakup beban panas, beban dingin, perjalanan vertikal, arah pergerakan, lokasi penyangga, dimensi pemasangan, pengaturan sambungan, suhu pengoperasian, dan standar proyek yang berlaku.
Ya. Tianshun menyediakan konfigurasi khusus untuk kebutuhan seperti perjalanan khusus, dimensi rumah, pengaturan sambungan, material, pelapis, dan kondisi pemasangan.
Mekanisme pegas menjalankan fungsi dasar yang sama, tetapi pengaturan pemasangannya berbeda. Gantungan pegas biasanya digantung pada struktur di atas kepala, sedangkan penyangga pegas dapat diatur di bawah atau di samping pipa tergantung pada desainnya.
Pengujian dapat mencakup pemeriksaan beban yang ditentukan pada posisi dingin dan pengoperasian, memverifikasi perjalanan, mengonfirmasi pengaturan pegas, dan memeriksa rakitan yang telah selesai. Prosedur pemeriksaan yang tepat bergantung pada spesifikasi proyek dan persyaratan pembelian.
Ya. Aplikasi luar ruangan memerlukan pertimbangan yang tepat mengenai perlindungan korosi, sistem pelapisan, drainase, paparan lingkungan, dan pemilihan perangkat keras. Tianshun dapat memberikan opsi perawatan permukaan yang sesuai untuk berbagai lingkungan pengoperasian.
Tidak secara otomatis. Jenis penyangga harus ditentukan dari tata letak perpipaan dan analisis tegangan. Pegas variabel cocok jika diperlukan fleksibilitas vertikal yang terkontrol; penyangga yang kaku tetap cocok jika tidak diperlukan gerakan atau jika pengekangan merupakan bagian dari desain.
A Dukungan Pegas Variabelmemberikan cara praktis untuk mengelola pergerakan termal vertikal sambil mempertahankan dukungan pipa yang andal. Dengan membiarkan pegas mengubah kompresi atau ekstensinya saat pipa bergerak, hal ini dapat mengurangi efek yang tidak diinginkan yang mungkin terjadi ketika pipa yang aktif secara termal tertahan secara berlebihan.
Namun, keberhasilan penerapan bergantung pada lebih dari sekadar memilih pegas dengan peringkat beban yang sesuai. Beban panas dan dingin, gerak vertikal, arah pergerakan, variasi beban yang diijinkan, izin pemasangan, paparan lingkungan, konfigurasi sambungan, kualitas produksi, dan persyaratan pengujian semuanya harus dipertimbangkan.
Untuk pembangkit listrik, petrokimia, pemrosesan kimia, LNG, kilang, baja, dan sistem perpipaan industri lainnya, desain penyangga yang tepat dapat membantu meningkatkan stabilitas mekanis serta menyederhanakan pemasangan dan pemeliharaan.
Tianshunmenyediakan solusi Dukungan Pegas Variabel untuk aplikasi industri standar dan khusus. Jika Anda memiliki gambar penyangga pipa, jadwal pegas, data beban, atau persyaratan pemasangan khusus, kirimkan detail proyek ke tim Tianshun untuk evaluasi teknis dan konfigurasi yang sesuai.Hubungi kamihari ini untuk mendiskusikan persyaratan Dukungan Pegas Variabel Anda dan mendapatkan solusi praktis untuk proyek perpipaan Anda.
