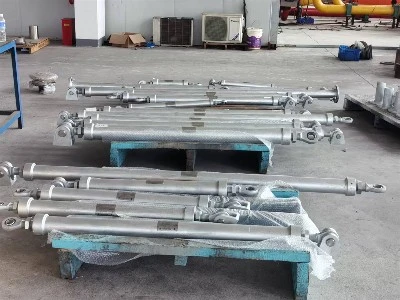

Penopang Goyang

Yangzhou Tianshun merancang dan memproduksi penyangga goyang untuk pembangkit listrik, petrokimia, HVAC, pembuatan kapal, dan aplikasi nuklir. Sejak tahun 2012, pabrik kami di Jiangsu, Tiongkok — seluas 35.000 m² dengan lebih dari 100 staf berkualifikasi — telah memasok perangkat penahan pipa ke proyek-proyek di lebih dari 45 negara. Setiap penyangga goyang dibuat berdasarkan sistem mutu bersertifikasi ISO 9001:2015 dan dikirimkan dengan pengujian dan dokumentasi material yang diperlukan.

Sway strut membatasi pergerakan lateral pipa tanpa menahan ekspansi termal pada arah aksial. Dalam operasi normal, ia menerima perpindahan panas yang lambat di sepanjang jalur pipa. Ketika gaya samping muncul — dari angin, percepatan seismik, palu air, getaran peralatan berputar, atau gerakan gelombang pada platform laut — penyangga bertindak sebagai bagian yang kaku, menahan pipa pada posisinya dan meneruskan beban ke struktur bangunan atau rak baja. Ini melindungi las pipa, flensa, dan peralatan yang terhubung dari kerusakan akibat kelelahan dan benturan.

Karena penyangga dapat diatur pada sudut mana pun, penyangga dapat digunakan pada instalasi vertikal, horizontal, dan miring. Penyesuaian panjangnya memungkinkan tim lokasi menyesuaikannya dengan celah yang sudah ada antara sambungan pipa dan titik jangkar struktural, sehingga menyerap toleransi yang tidak selalu dapat diprediksi dalam gambar.

Konstruksi dan fitur utama

Bodi baja berkekuatan tinggi

Tabung penyangga, fitting ujung, dan perangkat keras dibuat dari baja karbon atau baja paduan rendah yang dipilih untuk beban dan suhu yang ditentukan. Sertifikat bahan standar menyertai setiap batch, mengkonfirmasikan sifat mekanik dan komposisi kimia. Untuk lingkungan korosif atau kelautan, tersedia grade baja tahan karat.

Panjang yang dapat disesuaikan untuk akurasi lapangan

Mekanisme penyesuaian teleskopik atau berulir memungkinkan penyangga disetel ke panjang pemasangan yang tepat di lokasi. Opsi perjalanan penyetelan umum adalah ±25 mm, ±50 mm, dan ±100 mm. Penyesuaian ini berarti penyangga dapat dipasang tanpa pemotongan atau pengelasan, dan mengkompensasi ketidaksejajaran kecil antara sepatu pipa dan struktur.

Beberapa opsi koneksi ujung

Agar sesuai dengan pemasangan pipa dan pengaturan antarmuka struktural yang berbeda, penyangga dapat dilengkapi dengan sambungan bola, ujung clevis, atau sambungan batang berulir. Sambungan bola memungkinkan rotasi sudut dan mencegah masuknya momen lentur ke dalam tabung penyangga. Ujung Clevis menyediakan koneksi tersemat sederhana untuk instalasi mudah. Kami menyediakan tipe akhir yang sesuai dengan detail standar proyek.

Perlindungan korosi untuk masa pakai yang lama

Perlakuan permukaan standar adalah galvanisasi hot dip, yang memberikan cakupan seragam di dalam dan di luar tabung. Untuk meningkatkan perlindungan, kami menawarkan pelapis epoksi kualitas tinggi, sistem fusion bonded epoxy (FBE), dan polietilen tiga lapis (3PE). Pilihan lapisan disepakati berdasarkan kondisi atmosfer lokasi dan suhu pengoperasian.

Kepatuhan dengan standar internasional

Sway struts dirancang dan diproduksi sesuai dengan ASME B31.1 dan B31.3 untuk proses dan perpipaan daya, MSS SP-58 untuk penyangga pipa, dan standar GB/T. Ketika spesifikasi proyek memerlukan kode alternatif, kami meninjau kompatibilitas teknis dan memenuhi standar yang berlaku.

Spesifikasi teknis

Peringkat beban di atas 480 kN dan perjalanan non-standar ditangani sebagai pesanan khusus. Tim teknik kami memverifikasi desain untuk kasus beban tertentu dan memberikan gambar persetujuan sebelum produksi.

Aksesori opsional

Untuk menyesuaikan kebutuhan instalasi dan kinerja tertentu, aksesori berikut dapat disertakan:

Pengekangan dinamis yang menambahkan fitur penguncian yang peka terhadap kecepatan untuk beban impuls sesekali

Isolator getaran pegas dikombinasikan dengan penyangga untuk meredam getaran frekuensi tinggi pada pipa lubang kecil

Batang sambungan kaku untuk aplikasi yang tidak memerlukan penyesuaian panjang dan lebih disukai batang pengikat sederhana

Lapisan anti korosi yang ditingkatkan seperti FBE dan 3PE untuk layanan terkubur atau di bawah laut

Aksesori ini terintegrasi di pabrik, dan perakitan lengkap diuji sebagai satu unit sebelum pengiriman.

Kontrol kualitas dan dokumentasi

Setiap penyangga goyangan diperiksa dimensinya dan, bila memungkinkan, diuji beban untuk memastikan kapasitas yang ditentukan. Untuk aplikasi dinamis atau seismik, kami memberikan sertifikat pengujian dan ketertelusuran material ke nomor panas. Lasan diperiksa oleh personel yang berkualifikasi dengan menggunakan pengujian visual dan, jika diperlukan, pengujian penetran.

Prosedur bersertifikat ISO 9001 kami mengendalikan seluruh proses, mulai dari penerimaan inspeksi baja dan bahan pelapis hingga perakitan akhir dan pengepakan. Lebih dari 70% pesanan kami berasal dari klien tetap yang mempercayai kinerja proyek pengekangan pipa kami demi proyek.

Dimana sway struts dipasang

Pembangkit listrik

Saluran uap dan air umpan utama di pembangkit listrik termal dan nuklir mengandalkan penyangga goyang untuk menahan pergerakan lateral selama terjadinya steam hammer dan kejadian seismik tanpa membatasi pertumbuhan panas aksial.

Pabrik petrokimia dan kilang

Rak pipa di unit proses dilengkapi dengan penyangga goyangan untuk membatasi goyangan akibat angin, ledakan, dan getaran aliran dua fase. Panjangnya yang dapat disesuaikan membuatnya praktis untuk dipasang pada rak-rak yang sudah ada.

HVAC dan gedung bertingkat

Penambah air dingin, saluran air kondensor, dan tumpukan pipa di gedung-gedung tinggi menggunakan penyangga goyangan untuk mengontrol gerakan lateral yang disebabkan oleh siklus termal dan goyangan bangunan. Lapisan galvanis cocok untuk lokasi dalam dan luar ruangan yang terbuka.

Pembuatan kapal dan platform kelautan

Perpipaan pada kapal dan anjungan lepas pantai menghadapi pergerakan konstan dari gelombang dan mesin. Sway struts dengan badan baja tahan karat dan lapisan korosi tinggi menjaga keselarasan dan melindungi sambungan pipa dari kelelahan di lingkungan yang agresif ini.

Fasilitas nuklir

Sistem perpipaan yang berhubungan dengan keselamatan menggunakan penyangga goyang yang dirancang untuk kasus kode nuklir khusus proyek, dengan paket dokumentasi pengujian dan material yang lengkap.

Pertanyaan yang sering diajukan

Apa perbedaan sway strut dengan rigid strut atau snubber?

Penyangga yang kaku mengunci semua gerakan, termasuk ekspansi termal, yang dapat memberikan tekanan berlebih pada pipa. Snubber hidraulik memungkinkan pergerakan termal lambat dan hanya mengunci pada gerakan dinamis cepat. Sway strut memberikan penahan lateral yang kaku pada satu bidang sekaligus memungkinkan perpindahan termal aksial, sehingga cocok untuk aplikasi di mana arah pertumbuhan termal diketahui dan beban samping dapat diprediksi.

Berapa batas suhu yang berlaku untuk penyangga baja karbon standar?

Penyangga baja karbon standar dengan lapisan galvanis hot dip dapat beroperasi hingga sekitar 350 °C. Untuk suhu yang lebih tinggi hingga 550 °C, kami menggunakan baja paduan dan pelapis suhu tinggi atau membiarkan bodinya tidak dilapisi. Komponen sambungan ujung juga dipilih agar sesuai dengan suhu tinggi. Kami merekomendasikan untuk memberitahukan suhu permukaan pipa Anda yang sebenarnya selama penyelidikan sehingga bahan yang tepat dapat dipilih.

Apakah penyangga goyangan dapat dipasang pada orientasi apa pun?

Ya. Penyangga dapat dipasang secara vertikal, horizontal, atau miring. Sambungan ujung sambungan bola mengakomodasi ketidaksejajaran sudut, dan panjang yang dapat disesuaikan memerlukan toleransi lokasi dalam orientasi apa pun. Satu-satunya persyaratan adalah struktur di kedua ujungnya dapat memikul beban yang ditentukan.

Apakah penyesuaian tersedia di luar rentang yang tercantum?

Kami secara teratur memasok sway struts dengan beban di atas 480 kN, travel penyesuaian non-standar, dan fitting ujung khusus. Pesanan khusus ditangani dengan gambar persetujuan dan perhitungan desain yang diberikan sebelum produksi dimulai.

Dokumentasi apa yang menyertai kiriman?

Setiap pesanan mencakup sertifikat pengujian material, laporan dimensi, kesesuaian perawatan permukaan, dan bila diperlukan, catatan pengujian fungsional. Untuk aplikasi nuklir atau aplikasi yang penting bagi keselamatan, kami menyediakan dokumentasi ketertelusuran dan kepatuhan lengkap sebagaimana ditentukan dalam pesanan pembelian.

Berapa waktu tunggu tipikal Anda?

Sway strut standar dengan spesifikasi umum dapat diproduksi dalam empat hingga lima minggu. Beban yang lebih besar, baja paduan, dan pelapis khusus dapat memperpanjang jadwal. Kami mengonfirmasi tanggal pengiriman yang tepat pada saat penawaran harga dan menjaga perencanaan produksi secara transparan.

Bekerja dengan Tianshun

Saat Anda menghubungi kami tentang persyaratan sway strut, manajer akun khusus dengan pengetahuan teknik produk akan membalas dalam waktu 24 jam. Tim kami meninjau data beban Anda, suhu pengoperasian, ukuran pipa, dan preferensi sambungan akhir untuk mengusulkan konfigurasi yang sesuai dengan desain dan lokasi. Panjang khusus, pelapis khusus, dan paket dokumentasi adalah bagian dari persediaan kami sehari-hari, tidak terkecuali.

Setelah pengiriman, kami tetap tersedia untuk saran instalasi dan dukungan pasca instalasi. Kepercayaan jangka panjang klien kami, tercermin dalam bisnis yang berulang di atas 70%, menegaskan bahwa sway struts kami bekerja seperti yang diharapkan selama bertahun-tahun pelayanan.
