Peredam Massal yang Disetel

Peredam massa yang disetel, sering disebut TMD atau penyerap harmonik, adalah sistem peredam pegas massa sekunder yang dipasang pada struktur pada titik dengan amplitudo getaran tinggi. Tugasnya adalah melawan gerakan resonansi. Ketika angin, lalu lintas pejalan kaki, atau mesin membangkitkan salah satu frekuensi alami struktur, TMD berosilasi berlawanan arah, menarik energi mekanik menjauh dari struktur utama dan membuangnya sebagai panas. Hasilnya adalah pengurangan nyata pada goyangan, akselerasi, dan perpindahan, yang meningkatkan kenyamanan penumpang, melindungi elemen non-struktural, dan memperpanjang umur kelelahan.

Yangzhou Tianshun memasok peredam massal untuk bangunan, jembatan, tumpukan industri, dan fitur arsitektur ramping. Pekerjaan desain dan fabrikasi didukung oleh pengalaman teknologi redaman selama lebih dari dua dekade, yang dilakukan berdasarkan sistem manajemen mutu yang memenuhi persyaratan ISO 9001.

Bagaimana ketiga komponen tersebut disesuaikan dengan strukturnya

TMD berfungsi karena tiga parameter — massa, kekakuan, dan redaman — disesuaikan agar sesuai dengan karakteristik dinamis struktur induk.

Massa diukur sebagai sebagian kecil dari massa modal mode getaran target. Rasio massa tipikal berkisar antara 0,5% hingga 5% dari massa modal, bergantung pada ruang yang tersedia, kinerja yang diperlukan, dan batasan struktural. Massa yang lebih besar umumnya menghasilkan pengurangan getaran yang lebih besar, namun juga memberikan beban gravitasi tambahan pada lantai atau rangka.

Kekakuan, biasanya diberikan oleh pegas koil atau pegas daun, dipilih sedemikian rupa sehingga frekuensi alami TMD hampir sama dengan frekuensi struktural yang mengganggu. Sebuah offset kecil yang disengaja terkadang dilakukan untuk memperluas bandwidth efektif. Ketika struktur mulai beresonansi, massa TMD berosilasi pada frekuensi yang hampir sama tetapi keluar fase, menghasilkan gaya inersia yang melawan gerakan struktur.

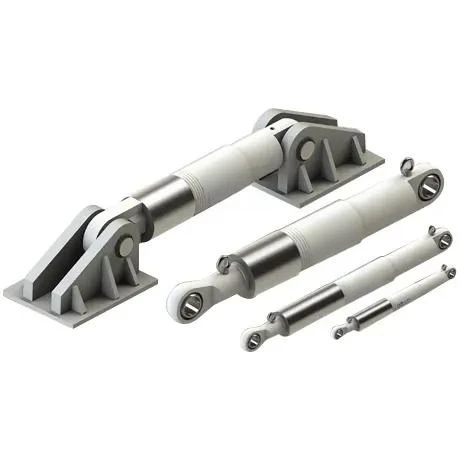

Elemen redaman – seringkali merupakan peredam viskos atau peredam arus eddy – mengontrol amplitudo osilasi TMD sendiri dan menentukan berapa banyak energi yang dapat dihilangkan per siklus. Redaman yang terlalu sedikit memberikan respons yang tajam namun sempit; terlalu banyak akan mengunci massa dan membatalkan manfaatnya. Rasio redaman optimal dihitung berdasarkan rasio massa dan kinerja yang diinginkan pada rentang frekuensi yang diinginkan.

Setelah ketiga parameter ini diatur dengan benar, TMD akan berfungsi tanpa daya eksternal, katup, atau sinyal kontrol. Ia merespons secara otomatis setiap kali struktur memasuki resonansi, dan tetap tidak aktif dalam kondisi tidak kritis.

Pendekatan desain dan fabrikasi

Setiap TMD yang kami berikan adalah perakitan khusus proyek. Kita mulai dengan analisis modal struktur - frekuensi alami, bentuk mode, dan massa modal - yang biasanya diberikan oleh insinyur struktur yang tercatat. Dari data ini kita memilih massa, menghitung kekakuan pegas yang diperlukan, dan menentukan karakteristik redaman yang akan menghasilkan pengurangan percepatan atau perpindahan tertentu.

Badan massa biasanya dibuat dari pelat baja yang dibaut atau dilas menjadi balok kompak. Pegas dipesan dari produsen spesialis sesuai dengan kecepatan dan umur kelelahan yang diperlukan. Redaman dapat dicapai melalui elemen kental fluida, bantalan viskoelastik, atau sistem arus eddy magnetik, tergantung pada langkah, masa pakai, dan preferensi perawatan. Semua komponen dirakit dan disejajarkan dalam kerangka penyangga kaku yang kemudian dipasang pada struktur.

Ketertelusuran material dipertahankan untuk suku cadang penahan beban, dan sertifikat pegas disertakan dalam paket dokumentasi. Sebelum pengiriman, kami memverifikasi frekuensi alami dan rasio redaman TMD yang dirakit pada alat uji. Laporan yang mengonfirmasi bahwa perangkat memenuhi target desain dikirimkan bersama dengan produk.

Ruang lingkup teknis

Untuk aplikasi frekuensi sangat rendah, seperti cerobong asap tinggi atau menara observasi, TMD tipe pendulum dapat disuplai dimana gaya pemulih gravitasi memberikan kekakuan yang diperlukan.

Dimana peredam massa yang disetel menghasilkan perbedaan yang terukur

Jembatan dan tiang

Jembatan penyeberangan dan jembatan jalan dengan bentang panjang rentan terhadap goyangan lateral yang disebabkan oleh pejalan kaki dan getaran yang disebabkan oleh angin. TMD yang dipasang di bawah dek atau di dalam tiang mengurangi akselerasi ke tingkat yang terasa nyaman dan mencegah kelelahan pada kabel dan sambungan.

Struktur tinggi dan ramping

Cerobong asap, menara televisi, dan menara observasi mengalami pelepasan pusaran dan getaran angin silang yang disebabkan oleh hembusan angin. TMD di bagian atas atau dekat anti-node dari mode kritis mengurangi amplitudo dan melindungi cangkang struktural.

Struktur pejalan kaki

Tangga, balkon auditorium, dan jembatan penyeberangan yang bersemangat karena berjalan, berlari, atau gerakan berirama orang banyak dapat diredupkan dengan TMD. Massa, pegas, dan peredam sering kali tersembunyi di bawah jalan setapak atau di dalam langit-langit palsu.

Bangunan industri dan platform peralatan

Kipas angin, kompresor, sentrifugal, dan mesin berputar lainnya menciptakan getaran tetap pada frekuensi yang diketahui. Menyetel peredam sesuai kecepatan pengoperasian peralatan atau frekuensi resonansi lantai akan mencegah getaran menyebar ke area sekitar dan mengurangi perawatan pada sambungan pipa dan lemari listrik.

Lantai bangunan dengan bentang terbuka yang besar

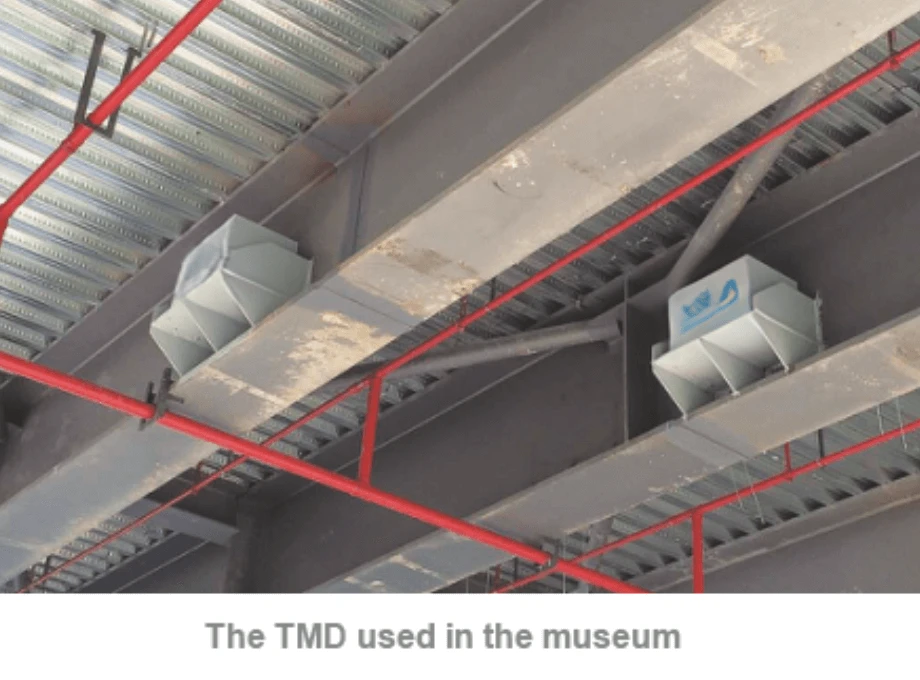

Lantai perkantoran, gimnasium, dan ruang konser dengan frekuensi alami rendah dapat terasa melenting ketika penonton bergerak seirama. TMD yang dipasang di ruang kosong langit-langit atau di bawah lantai yang ditinggikan melemahkan gerakan tanpa mengubah tata letak arsitektural.

Pertanyaan yang sering diajukan

Bagaimana cara menentukan ukuran dan penyetelan TMD yang tepat?

Insinyur struktur memberikan hasil analisis modal: frekuensi alami, bentuk mode, dan massa modal. Kami kemudian menghitung massa, kekakuan, dan redaman menggunakan rumus penyetelan yang sudah ada. Jika kampanye pengukuran lapangan diperlukan untuk memverifikasi frekuensi yang sudah dibangun, kami dapat mendukung proses tersebut dan menyempurnakan TMD sebelum commissioning akhir.

Bisakah TMD berfungsi untuk beberapa mode getaran?

Sebuah TMD disetel ke satu frekuensi tertentu. Jika beberapa mode memerlukan kontrol, beberapa TMD dapat dipasang, masing-masing menargetkan frekuensi berbeda. Alternatifnya, susunan TMD yang lebih kecil dan terdistribusi dapat mencakup pita frekuensi yang lebih luas.

Apakah TMD memerlukan perawatan?

Komponen mekanis seperti pegas dan bantalan harus diperiksa secara visual secara berkala, dan frekuensi alami dapat diverifikasi secara berkala dengan akselerometer portabel. Elemen redaman, khususnya jika merupakan peredam fluida yang disegel, biasanya bebas perawatan selama umur desainnya. Kami menyediakan jadwal pemeriksaan pada setiap pengiriman.

Apakah penambahan TMD akan mempengaruhi beban statis pada bangunan?

Ya, TMD menambahkan beban mati terkonsentrasi yang sama dengan massanya. Insinyur struktur harus memperhitungkan hal ini dalam desain lantai atau rangka. Kami memberikan detail bobot, tapak, dan pemasangan yang tepat di awal proses desain sehingga perkuatan lokal dapat disertakan jika diperlukan.

Berapa waktu pengiriman tipikal untuk TMD khusus?

Waktu tunggu tergantung pada ukuran massa dan jenis peredam. Sebagai referensi, TMD standar dalam kisaran 500 kg hingga 5.000 kg dapat dibuat dan diuji dalam sepuluh hingga empat belas minggu. Unit yang lebih besar atau unit yang memerlukan pengujian kualifikasi ekstensif mungkin memerlukan waktu lebih lama, yang kami konfirmasikan pada tahap penawaran harga.

Bekerja dengan Tianshun

Kirimkan data modal Anda atau deskripsi masalah getaran kepada kami, dan teknisi aplikasi akan merespons dalam satu hari kerja dengan konfigurasi TMD awal dan perkiraan kinerja. Kami berkolaborasi dengan tim proyek untuk menyelesaikan geometri massa, susunan pegas, dan jenis redaman sehingga peredam sesuai dengan ruang yang tersedia dan memenuhi spesifikasi kinerja. Hasil akhir khusus, penutup tahan cuaca, dan instrumentasi pemantauan jarak jauh adalah bagian dari pasokan standar kami.

Pencapaian produksi kami dikomunikasikan secara terbuka, dan kami memberikan laporan pengujian akhir yang mengonfirmasi parameter penyetelan yang dibuat. Setelah pengiriman, kami tetap tersedia untuk dukungan commissioning dan saran pemeliharaan jangka panjang.

Peredam massa yang disetel dan bergerak melawan gerakan, menenangkan struktur tanpa memerlukan daya eksternal satu watt pun.
