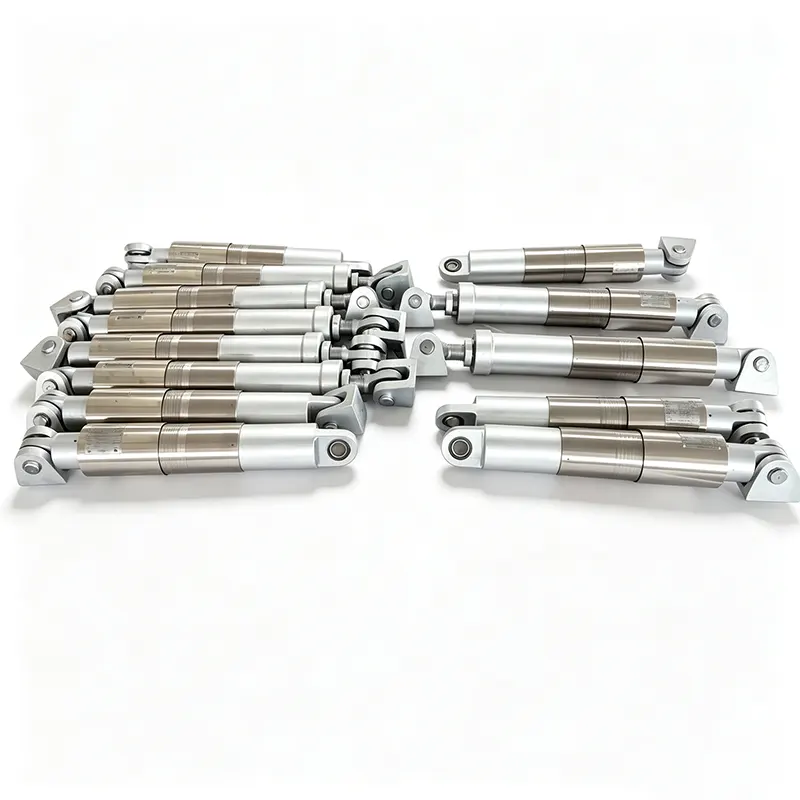

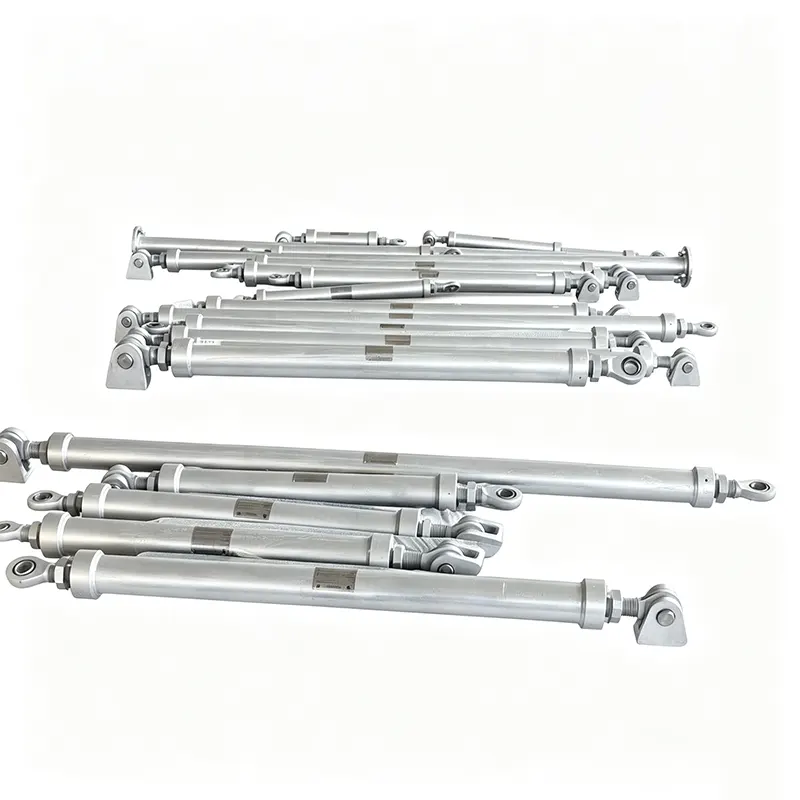

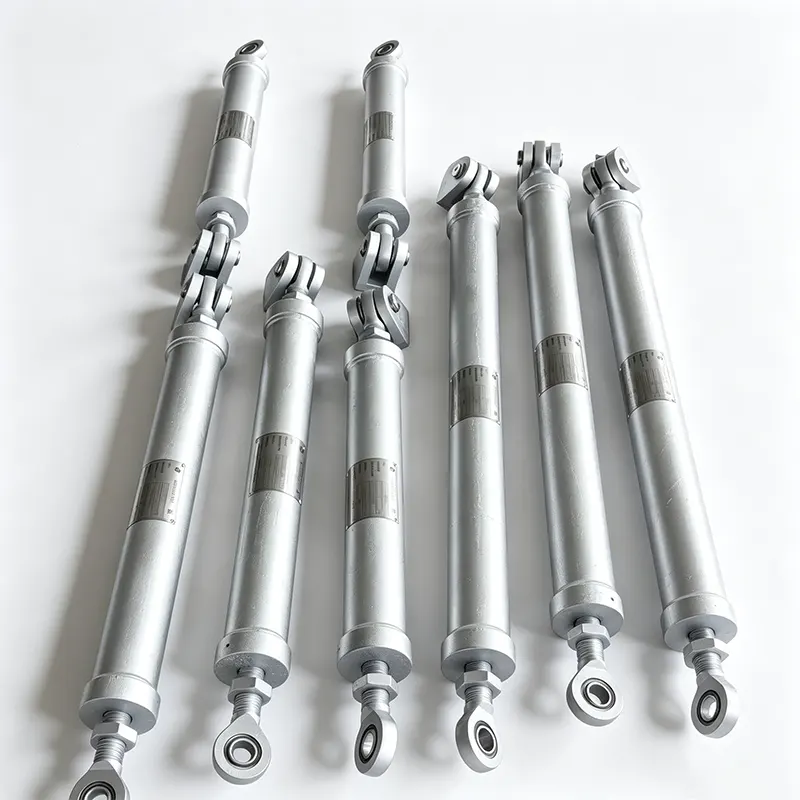

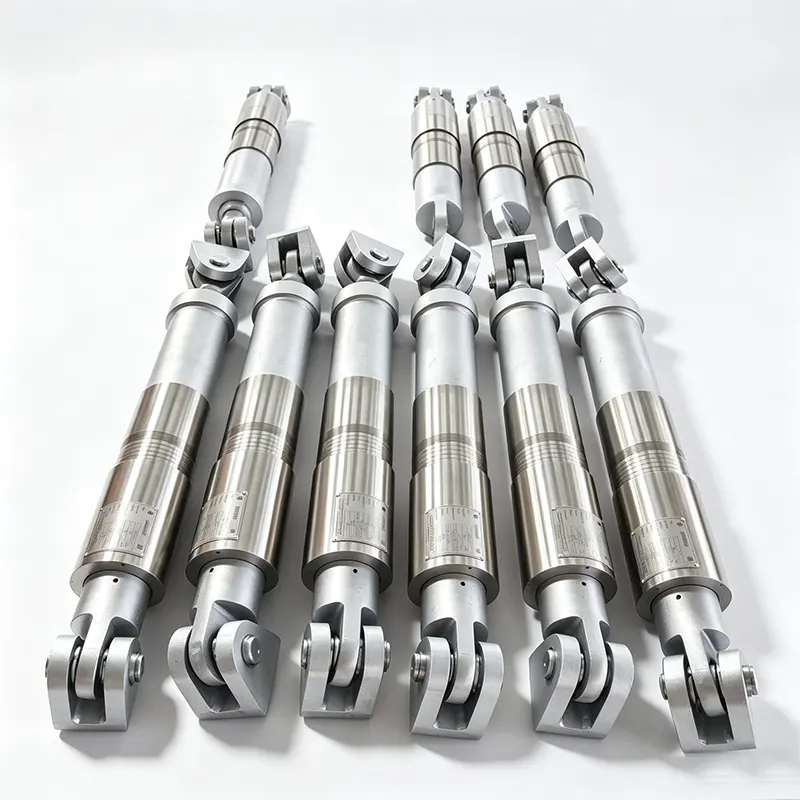

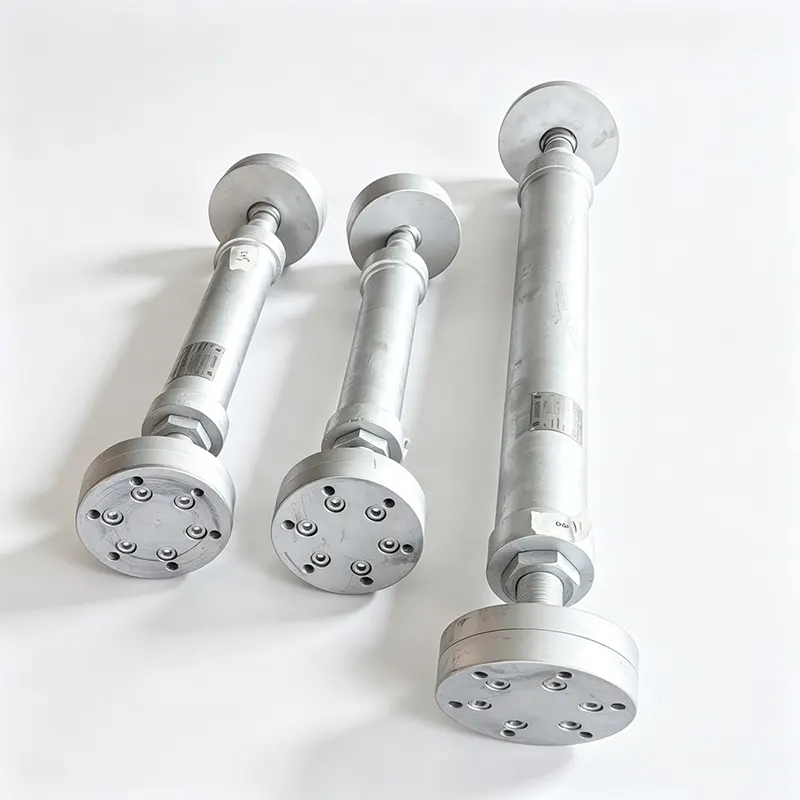

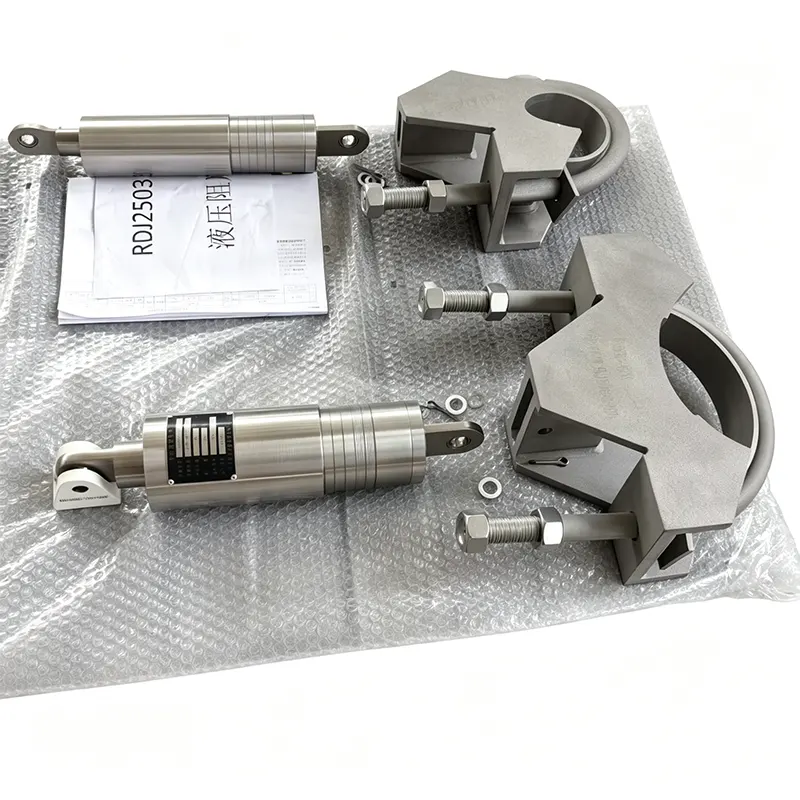

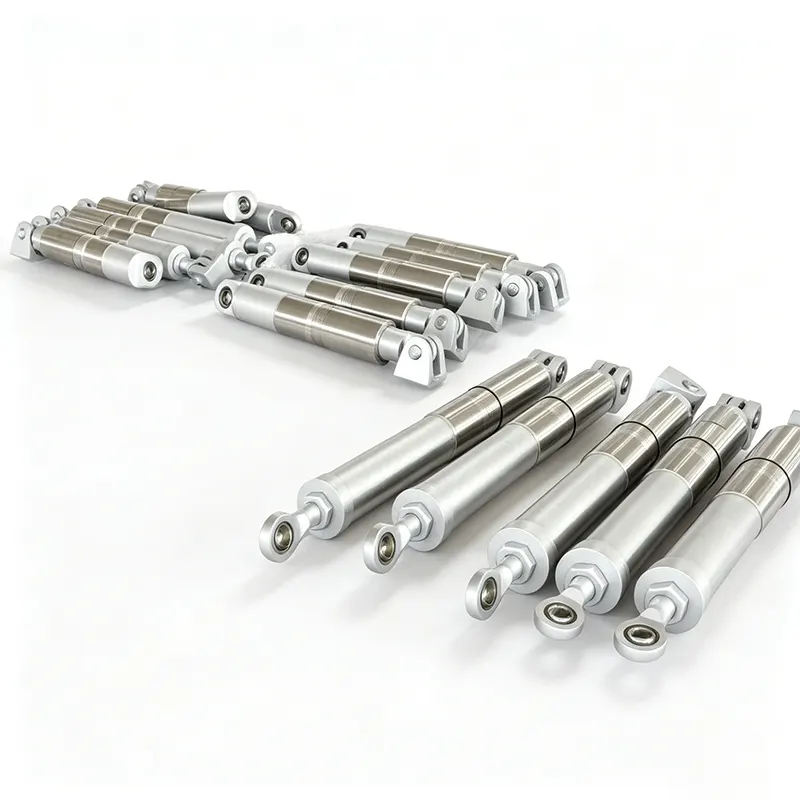

Snubber Hidraulik untuk Pengekangan Pipa

Yangzhou Tianshun telah memasok snubber hidrolik ke pembangkit listrik, petrokimia, dan fasilitas nuklir sejak tahun 2012. Snuber seri YZN kami beroperasi di lebih dari 45 negara, didukung oleh pabrik seluas 35.000 m², lebih dari 100 staf terampil, dan sistem mutu yang bersertifikat ISO 9001:2015.

Bagaimana snubber hidrolik melindungi pipa

Snubber hidrolik adalah penahan yang peka terhadap kecepatan. Dalam kondisi operasi normal, ekspansi dan kontraksi termal menyebabkan pipa bergerak lambat. Snubber Hidraulik untuk Pengekangan Pipa mengikuti gerakan ini tanpa hambatan, bertindak seperti penyangga yang dapat meluncur bebas. Ketika pipa mengalami percepatan mendadak — akibat water hammer, pelepasan katup pengaman, aktivitas seismik, atau pompa trip — katup internal menutup dalam sepersekian detik. Pada saat itu, snubber menjadi penyangga yang hampir kaku, memindahkan beban dinamis ke struktur bangunan atau titik jangkar dan mencegah perpindahan pipa yang dapat menyebabkan kerusakan akibat benturan, tegangan berlebih, atau kegagalan kelelahan.

Perbedaan penting adalah ambang batas kecepatan. Gerakan lambat melewati tanpa batas. Gerakan cepat dikunci. Hal ini memungkinkan sistem perpipaan mempertahankan fleksibilitasnya untuk siklus termal berkelanjutan sambil menerima pengendalian sesaat hanya bila diperlukan.

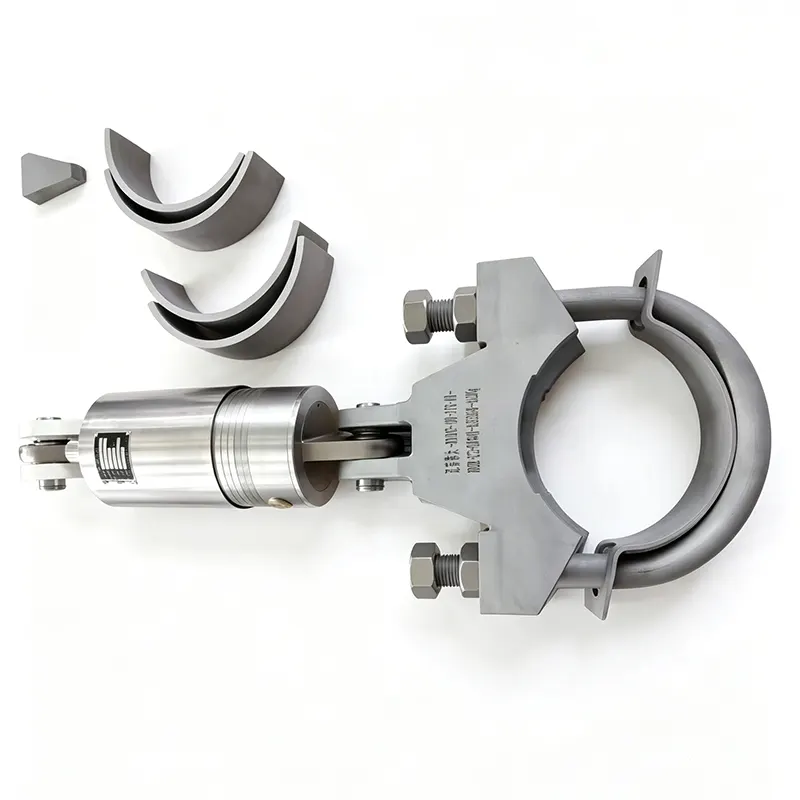

Desain dan fitur seri YZN

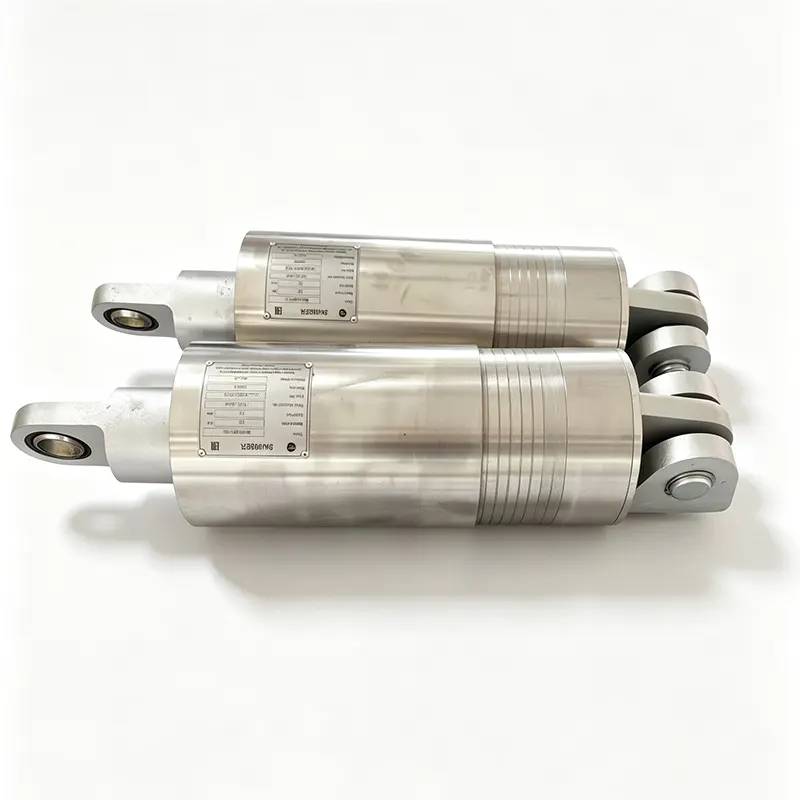

Indikator posisi terlihat

Indikator mekanis yang jelas pada bodi snubber menunjukkan rentang pukulan yang tersedia di kedua arah. Tim pemeliharaan dapat memverifikasi sekilas apakah unit beroperasi sesuai perjalanan desainnya atau memerlukan penyesuaian, tanpa melepaskan perangkat.

Konstruksi kompak dan simetris

Tata letak simetris menyederhanakan orientasi pemasangan dan mengurangi kemungkinan kesalahan pemasangan. Selubungnya yang ringkas cocok dengan rak pipa yang sempit dan area padat di mana pegas yang lebih besar atau penyangga yang kaku tidak dapat dipasang.

Gesekan rendah dan waktu penguncian singkat

Gesekan internal diminimalkan melalui pemesinan presisi dan pemilihan segel. Waktu respons dinamis, interval dari permulaan gerakan cepat hingga penguncian penuh, dibuat sangat singkat. Hal ini memastikan bahwa pipa mengalami perpindahan yang dapat diabaikan sebelum snubber aktif, yang sangat penting untuk melindungi peralatan sensitif seperti sambungan turbin dan nozel bejana tekan.

Kemampuan kekuatan penguncian yang tinggi

Saat terkunci, Snubber Hidraulik untuk Penahan Pipa dapat menahan beban tarik dan tekan yang besar tanpa mengalami leleh. Gaya redaman yang dihasilkan selama respons dinamis sebanding dengan masukan kecepatan dan dapat ditentukan hingga beban desain yang diperlukan, sesuai dengan tuntutan analisis tegangan pipa.

Kompatibilitas segel dan media

Segel dipilih untuk kompatibilitas jangka panjang dengan cairan hidrolik dan dengan lingkungan eksternal pabrik. Media fluida, biasanya minyak silikon berstabilitas tinggi, mempertahankan viskositas yang konsisten di seluruh rentang suhu pengoperasian. Bahan segel tahan terhadap penuaan dan kebocoran, sehingga berkontribusi terhadap masa pakai yang lama dan bebas perawatan.

Ruang lingkup teknis

Semua nilai disesuaikan dengan kasus beban perpipaan tertentu dan persyaratan proyek. Goresan non-standar, peringkat beban, dan jenis sambungan dibuat berdasarkan gambar klien.

Kontrol kualitas dan pengujian

Setiap snubber hidrolik YZN menjalani pengujian penerimaan fungsional sebelum pengiriman. Bangku tes khusus menerapkan siklus lambat untuk memverifikasi pergerakan bebas, kemudian mensimulasikan perpindahan cepat untuk mengonfirmasi penguncian dan mengukur kapasitas beban yang dihasilkan. Batas tekanan diuji, dan pengoperasian indikator langkah divalidasi. Catatan pengujian disimpan dan dapat diberikan bersama pengiriman.

Ketertelusuran material dipertahankan untuk bagian yang mengandung tekanan dan untuk cairan hidrolik. Dalam aplikasi nuklir, program jaminan kualitas yang diperlukan diterapkan, termasuk kepatuhan terhadap bagian yang berlaku dari ASME Boiler dan Pressure Vessel Code Bagian III dan persyaratan tambahan khusus klien. Sistem bersertifikat ISO 9001 kami mengatur semua prosedur, mulai dari penerimaan bahan mentah hingga pemeriksaan akhir.

Lebih dari 70% pesanan kami berasal dari klien tetap jangka panjang yang menaruh kepercayaan pada kinerja konsisten para snubber kami di berbagai proyek.

Dimana snubber hidrolik digunakan untuk penahan pipa

Seri YZN dipasang pada sistem perpipaan kritis di mana kombinasi fleksibilitas termal dan pengendalian dinamis seketika tidak dapat dinegosiasikan.

Pembangkit listrik tenaga nuklir

Uap utama, air umpan, dan pipa yang berhubungan dengan keselamatan. Snubber melindungi terhadap peristiwa seismik dan efek dinamis pecahnya pipa sekaligus memungkinkan pergerakan termal yang besar selama pengoperasian normal. Paket materi lengkap dan dokumentasi pengujian adalah standar.

Pembangkit listrik termal

Jalur air umpan boiler, pipa ekstraksi uap, dan sistem bypass turbin. Snubber mengurangi beban sementara dari pengoperasian katup dan mencegah cambuk pipa.

Unit petrokimia dan kilang

Proses perpipaan di FCCU, reformer, dan stasiun kompresor. Snubber menangani getaran yang disebabkan oleh aliran dua fase dan beban ledakan sesekali sambil mengakomodasi siklus termal.

Pabrik baja dan sistem gas industri

Kompor ledakan panas dan pipa tombak oksigen mengalami transien termal dan getaran yang cepat. Snuber hidraulik menjaga keselarasan pipa tanpa membatasi pertumbuhan panas.

Stasiun pompa dan kompresor

Saluran pembuangan dapat mengalami denyut atau peristiwa palu air. Snubber bertindak sebagai penahan yang peka terhadap kecepatan, mencegah ketegangan pada flensa dan penyangga.

Pertanyaan yang sering diajukan

Apa perbedaan snubber hidrolik dengan penyangga kaku atau penyangga pegas?

Penyangga yang kaku mengunci pipa pada tempatnya dan mencegah semua pergerakan termal, yang dapat menyebabkan tekanan berlebihan pada pipa dan peralatan yang terhubung. Penopang pegas memikul beban gravitasi tetapi tidak menahan gaya dinamis. Snubber hidraulik menjembatani kedua kebutuhan tersebut: memungkinkan ekspansi dan kontraksi termal yang lambat dengan bebas, kemudian mengunci dalam milidetik ketika kecepatan pipa melebihi ambang batas yang telah ditentukan. Hal ini memberikan pengendalian dinamis secara tepat ketika diperlukan tanpa mengurangi fleksibilitas termal.

Apa yang menentukan pengaturan kecepatan penguncian, dan dapatkah disesuaikan?

Ambang batas kecepatan penguncian diatur sesuai dengan laju ekspansi termal maksimum yang diharapkan dari pipa dan kecepatan minimum yang akan timbul dari peristiwa dinamis seperti palu air atau guncangan seismik. Teknisi kami meninjau analisis tegangan pipa proyek untuk menetapkan nilai yang menjaga snubber tetap bebas selama pengoperasian normal namun memberikan pengekangan penuh selama operasi sementara. Ambang batas ditetapkan oleh pabrik dan diverifikasi secara fungsional di bangku tes; jika kondisi pengoperasian berubah, pengaturan dapat dikalibrasi ulang di fasilitas kami.

Jenis perawatan apa yang dibutuhkan snubber hidraulik selama masa pakainya?

Kami merekomendasikan pengujian fungsional berkala untuk memastikan bahwa unit masih bergerak tanpa hambatan dalam perpindahan lambat dan mengunci dengan benar dalam gerakan cepat. Di pembangkit listrik dan proses, pemeriksaan ini biasanya dilakukan setiap 3 hingga 5 tahun, atau sesuai dengan program pemeliharaan pembangkit. Inspeksi visual pada area seal dan indikator kayuhan sangatlah mudah. Jika suatu unit memerlukan rekondisi, kami menawarkan layanan pabrik termasuk penggantian cairan, penggantian segel, dan sertifikasi ulang.

Dapatkah snubber YZN tahan terhadap pemasangan di luar ruangan atau lingkungan pabrik yang korosif?

Ya. Silinder standar menerima lapisan tahan korosi yang cocok untuk sebagian besar pengaturan industri luar ruangan. Untuk atmosfer pesisir, lepas pantai, atau bahan kimia yang agresif, kami dapat memasok silinder dari baja tahan karat dan memilih pelapis batang piston serta bahan segel khusus untuk kondisi tersebut. Kami dengan senang hati memberi saran mengenai pemilihan material berdasarkan lingkungan lokasi dan kisaran suhu.

Dokumentasi apa yang disediakan untuk aplikasi nuklir atau aplikasi yang penting bagi keselamatan?

Kami menyediakan ketertelusuran material lengkap untuk komponen penahan tekanan, laporan pengujian pabrik bersertifikat, sertifikasi cairan hidrolik, catatan pengujian fungsional, dan pernyataan kepatuhan terhadap kode yang berlaku. Bila diperlukan oleh proyek, dokumentasinya memenuhi ASME Bagian III atau standar nuklir lainnya. Sistem mutu kami diaudit secara berkala, dan kami dapat mengakomodasi audit klien tambahan dan persyaratan dokumentasi.

Dukungan dan layanan teknik

Memilih snubber yang tepat untuk aplikasi penahan pipa melibatkan data beban, pergerakan termal yang diharapkan, dan ambang batas kecepatan penguncian. Teknisi kami mengerjakan laporan tegangan pipa Anda untuk memastikan ukuran dan pengaturan yang sesuai. Manajer akun khusus merespons pertanyaan dalam waktu 24 jam dan memberikan rekomendasi teknis tanpa penundaan.

Konfigurasi khusus — langkah non-standar, bahan khusus untuk atmosfer korosif, atau dokumentasi kelas nuklir — ditangani sebagai perintah rutin, bukan pengecualian. Setelah pengiriman, kami memberikan panduan pemasangan dan saran pemeliharaan, termasuk rekomendasi untuk pengujian fungsional berkala untuk memastikan keandalan yang berkelanjutan sepanjang masa pakai.

Yangzhou Tianshun Pipa Technology Co, Ltd.

Fasilitas seluas 35.000 m², Jiangsu, Tiongkok — mengekspor ke lebih dari 45 negara.

Snuber hidraulik yang mengunci hanya saat pipa membutuhkannya, dan tidak mengganggu sepanjang waktu.
