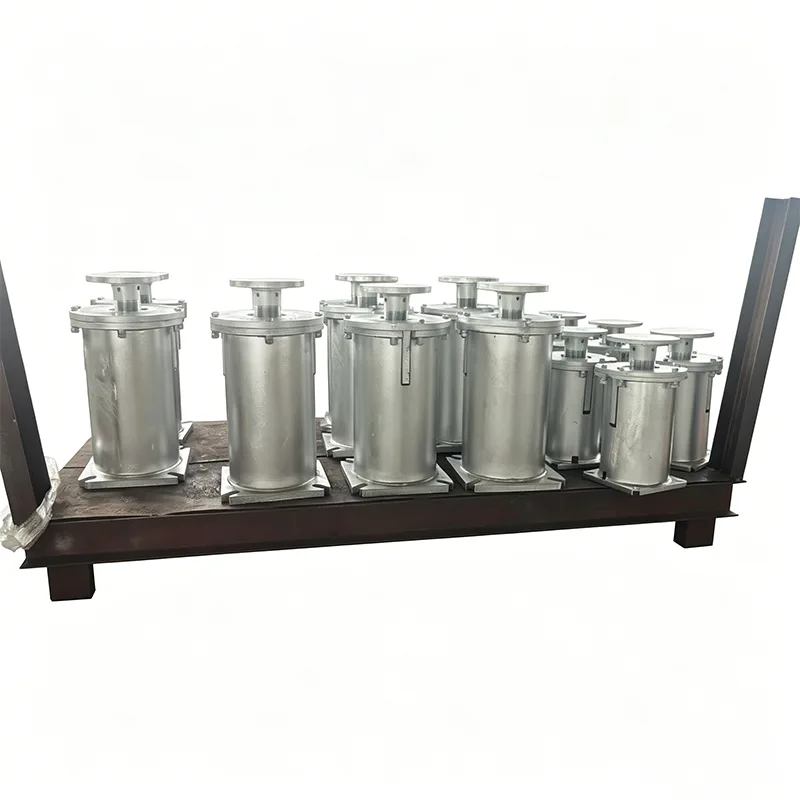

Dukungan Pegas Variabel Tipe F

Yangzhou Tianshun Pipeline Technology Co., Ltd., didirikan pada tahun 2012, memproduksi berbagai macam produk sesuai dengan standar Penopang dan Gantungan Pegas Variabel HG/T 20644. Dukungan Pegas Variabel Tipe F adalah produk dukungan tipe dasar dalam seri standar, yang dirancang khusus untuk dukungan bawah pipa. Ini banyak digunakan dalam sistem pipa perpindahan kecil dan menengah di industri listrik, petrokimia, metalurgi dan lainnya, dan merupakan salah satu model pegas variabel yang paling banyak digunakan dalam bidang teknik.

Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.

Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.

Spesifikasi Teknis Produk

Struktur dan Fitur Produk Tipe F

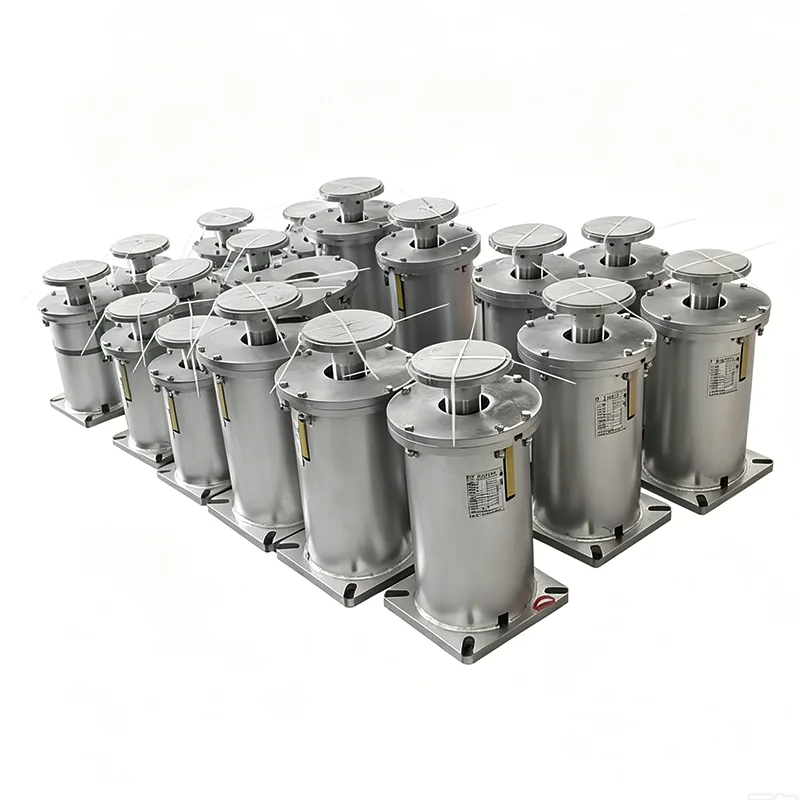

Dukungan Pegas Variabel Tipe F mengadopsi struktur kotak vertikal, terdiri dari bagian-bagian berikut:

▶  Pelat dasar: Pelat dasar penopang lebar, terhubung ke fondasi

▶  Silinder pegas: Pegas kompresi heliks silinder bawaan

▶  Pelat atas: Pelat beban, dihubungkan ke penyangga pipa

▶  Pelat indikator perpindahan: Ditandai dengan posisi kondisi dingin dan panas

▶  Baut pengunci: Terkunci selama pengangkutan dan pemasangan

▶  Baut penyetel ketinggian: Penyetelan beban yang halus di lokasi

Fitur Desain Inti

Desain modular standar

Sepenuhnya sesuai dengan standar HG/T 20644, dapat dipertukarkan dengan produk dari produsen lain

Seri beban dan perpindahan standar, nyaman untuk pemilihan lembaga desain

Dimensi instalasi terpadu, nyaman untuk pengadaan teknik

Pra-pengaturan pabrik

Pegas dikompresi sebelumnya sesuai dengan beban desain, dikunci pada posisi dingin

Hanya perlu melepas baut pengunci setelah pemasangan di tempat untuk mulai digunakan

Tidak perlu menyetel kompresi pegas di lokasi

Struktur kompak

Desain vertikal, luas lantai kecil

Tinggi keseluruhan 200-400mm, cocok untuk acara dengan ruang terbatas

Pusat gravitasi rendah, stabilitas baik

Perawatan yang nyaman

Rakitan pegas dapat ditarik keluar dan diganti secara terpisah

Indikasi perpindahan yang jelas, selama inspeksi

Tidak ada suku cadang yang aus, desain bebas perawatan

Tabel Referensi Cepat Parameter Teknis Tipe F

Standar Eksekusi: HG/T 20644-2024Laju Perubahan Beban: ≤25% (persyaratan standar)Bahan Pegas: baja pegas 50CrVABahan Shell: Q235BPerawatan Anti-korosi: Penghilangan karat sandblasting + primer kaya seng epoksi + lapisan atas

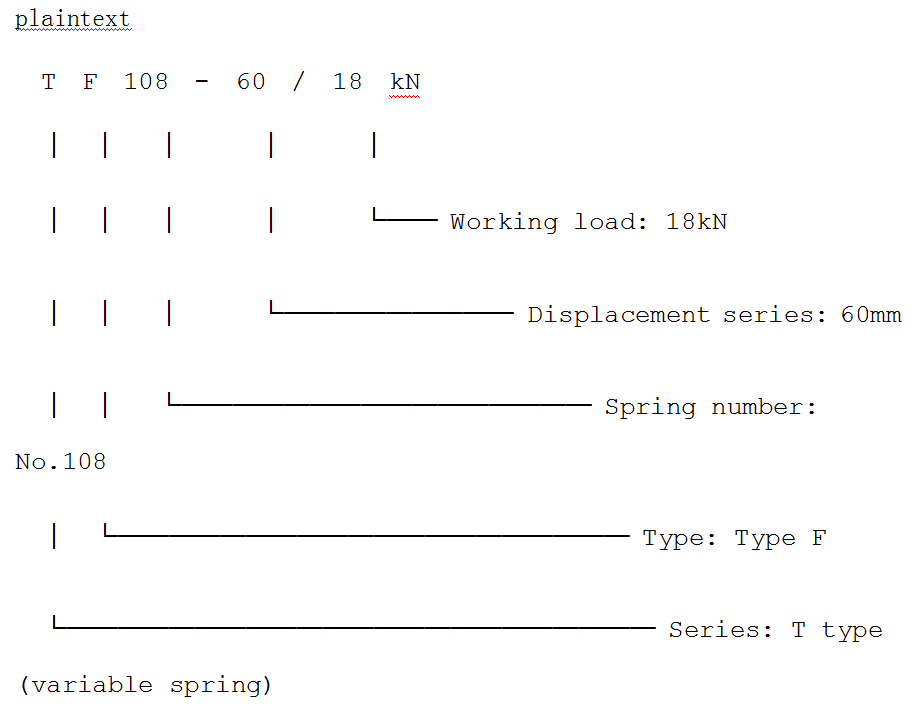

Penjelasan Mendetail tentang Aturan Pengkodean Model

Contoh pengkodean model standar Dukungan Pegas Variabel Tipe F:

Parameter yang diperlukan untuk seleksi:

▶  Beban kerja pipa (kN)

▶  Perpindahan termal vertikal pipa (mm)

▶  Arah perpindahan (atas/bawah)

▶  Tingkat korosi lingkungan

Tim profesional kami dapat langsung menyediakan model produk Tipe F yang akurat berdasarkan parameter saluran pipa yang Anda berikan.

Contoh Seleksi (Panduan Langkah demi Langkah)

Contoh kondisi kerja:

▶  Beban kerja pipa: 15kN

▶  Perpindahan termal pipa ke atas: 40mm

Langkah-langkah seleksi:

1.Tentukan seri perpindahan: perpindahan 40mm, pilih seri 60mm (margin cadangan)

2.Hitung beban keadaan panas: perpindahan ke atas, pelepasan pegas, beban berkurang

3. Periksa tabel kekakuan pegas: pilih pegas No.106, kekakuan 0,25kN/mm

4.Hitung perubahan beban: 40mm × 0,25kN/mm = perubahan 10kN

5.Verifikasi tingkat perubahan: 10kN / 15kN = 6,7% ≤ 25%, memenuhi persyaratan

Model terakhir: TF106-60/15kN

Pemilihan Variable Spring Support Tipe F terkesan rumit, namun sebenarnya mengikuti standar. Kami menyediakan layanan pemilihan gratis: Anda hanya perlu memberikan parameter pipa, dan kami akan memberikan model yang akurat.

Skenario Aplikasi Khas Tipe F

Kontrol Kualitas dan Pengiriman

Pengendalian Mutu Produksi

Inspeksi pegas khusus: uji beban 100% untuk setiap pegas, catat kurva kekakuan

Pengaturan pra-kompresi: dikompresi secara akurat ke posisi dingin sesuai dengan persyaratan pesanan, dikunci

Kalibrasi indikasi perpindahan: posisi pelat indikator akurat hingga ±1mm

Perawatan anti-korosi: sandblasting kelas Sa2.5, ketebalan lapisan ≥80μm

Inspeksi penampilan: inspeksi komprehensif terhadap lasan, dimensi dan penandaan

Keuntungan Pengiriman

Stok tersedia: model umum (TF030-TF120, perpindahan 30/60/90) tersedia

Pengiriman cepat: pesanan stok dikirim dalam 3 hari, pesanan khusus 7-10 hari

Harga massal: harga berjenjang untuk pengadaan massal teknik

Dokumentasi lengkap: setiap batch produk dilengkapi dengan sertifikat kualifikasi, laporan pengujian pegas, instruksi pemasangan

Layanan dan Dukungan

Pilihan bebas: Insinyur profesional memberikan perhitungan seleksi untuk memastikan model yang akurat

Ketentuan gambar: Berikan gambar dimensi instalasi standar untuk bekerja sama dengan desain

Dukungan teknis: Jawab berbagai pertanyaan dalam instalasi, commissioning, dan penggunaan

Garansi kualitas: Garansi produk 2 tahun, penggantian gratis untuk kerusakan non-manusia

Tanggap darurat: Memberikan solusi untuk masalah di lokasi dalam waktu 24 jam

Suku cadang: Stok rakitan pegas, baut, dan suku cadang aus lainnya

Dukungan Pegas Variabel Tipe F adalah produk umum standar dalam industri kimia, dan juga model pegas variabel yang paling banyak digunakan dalam bidang teknik. Kami telah fokus pada produksi seri standar selama 14 tahun, dengan kualitas produk yang stabil dan pengiriman tepat waktu, dan telah melayani proyek teknik di lebih dari 40 negara di seluruh dunia. Pilih Tipe F standar, pilih keandalan dan kenyamanan.
