Tianshun, produsen komponen pipa industri, perlengkapanMSambungan Ekspansi Bellow dkksolusi yang dirancang untuk mengakomodasi ekspansi termal, menyerap pergerakan pipa, dan mendukung pengoperasian yang andal dalam kondisi industri yang menuntut. Dengan memilih material bellow yang sesuai, konfigurasi pergerakan, dan peringkat tekanan, para insinyur dapat mengurangi tekanan pipa yang berlebihan, melindungi peralatan yang terhubung, dan meningkatkan kinerja jangka panjang sistem perpipaan industri.
Sambungan ekspansi bellow logam adalah komponen perpipaan fleksibel yang mengkompensasi perubahan dimensi yang disebabkan oleh fluktuasi suhu, perpindahan mekanis, dan beban pengoperasian tertentu. Bellow logam bergelombangnya dapat mengakomodasi gerakan aksial, lateral, atau sudut, tergantung pada desainnya. Aplikasi umum meliputi pembangkit listrik, pemrosesan petrokimia, pemanasan distrik, pengolahan air, dan industri manufaktur. Memilih sambungan yang tepat memerlukan evaluasi yang cermat terhadap tekanan pengoperasian, suhu, kompatibilitas fluida, persyaratan pergerakan, umur kelelahan, dan kondisi pemasangan. Panduan ini menjelaskan cara kerja sambungan ekspansi bellow logam, membandingkan konfigurasi umum, menguraikan pertimbangan pemilihan material, dan menyoroti pemeriksaan kualitas yang harus didiskusikan oleh pembeli industri dengan pemasok berkualifikasi seperti Tianshun.

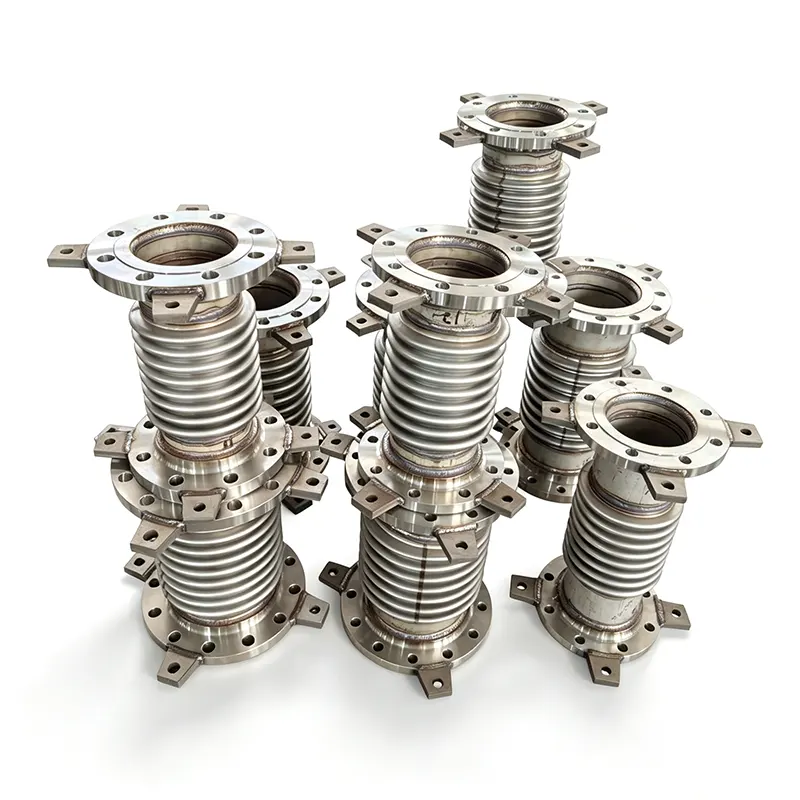

Sambungan ekspansi bellow logam adalah konektor fleksibel yang dipasang dalam sistem perpipaan untuk mengakomodasi pergerakan sambil mempertahankan batas tekanan yang diperlukan. Komponen utamanya adalah bellow logam berdinding tipis yang dibentuk dengan serangkaian gelombang. Kerutan ini memungkinkan deformasi terkendali tanpa mengharuskan seluruh pipa bergerak bebas.
Tidak seperti sambungan pipa kaku, yang memindahkan perpindahan panas ke komponen di sekitarnya, sambungan ekspansi yang dirancang dengan baik menyediakan lokasi pergerakan yang ditentukan. Hal ini membantu mengatur beban yang disalurkan ke jangkar pipa, penyangga, pompa, katup, dan penukar panas.
Majelis tipikal mungkin mencakup:
Konstruksi yang tepat bergantung pada tata letak perpipaan, lingkungan pengoperasian, dan perhitungan teknik. Untuk informasi produk, kunjungi halaman produk Tianshun Metal Bellows Expansion Joint.
Jaringan pipa industri mengembang ketika suhunya naik dan menyusut ketika dingin. Getaran peralatan, toleransi pemasangan, dan perpindahan struktural dapat menyebabkan gerakan tambahan. Jika perubahan ini tidak diakomodasi dengan baik, hal ini dapat meningkatkan tekanan pada pipa dan peralatan yang terhubung.
Bellow bergelombang mengalami deformasi elastis dalam batas pergerakan yang dirancang, menyerap sebagian perpindahan tertentu. Tergantung pada konfigurasi sendi, gerakan dapat terjadi dalam satu arah atau melalui kombinasi arah.
Tekanan dorong adalah pertimbangan penting lainnya. Tekanan internal yang bekerja pada area efektif bellow dapat menghasilkan gaya yang harus ditahan atau diseimbangkan oleh desain sistem. Jangkar, pemandu, batang pengikat, dan konfigurasi tekanan seimbang mungkin diperlukan, tergantung pada aplikasinya.
Konsekuensinya, sambungan ekspansi bellow logam harus dipilih sebagai bagian dari analisis fleksibilitas dan tegangan perpipaan secara keseluruhan, bukan diperlakukan sebagai aksesori tersendiri.
Sambungan ekspansi bellow logam mengakomodasi perpindahan termal yang dihitung dalam sistem perpipaan panas dan dingin. Hal ini dapat membantu mengurangi beban berlebihan yang disebabkan oleh ekspansi dan kontraksi yang tertahan, asalkan sambungan berukuran dan dipasang dengan benar.
Beban pipa yang tidak terkontrol dapat mempengaruhi nozel pompa, sambungan katup, antarmuka turbin, dan sambungan penukar panas. Sambungan ekspansi yang dirancang dengan baik dapat membantu mengelola beban-beban ini dengan memungkinkan pergerakan tertentu dalam pengaturan perpipaan.
Baja tahan karat dan bahan bellow paduan tinggi pilihan dapat ditentukan untuk kombinasi tekanan, suhu, dan media proses yang berbeda. Tingkat material yang sesuai harus dikonfirmasi terhadap paparan bahan kimia aktual dan kondisi pengoperasian.
Desain aksial, universal, berengsel, gimbal, dan tekanan seimbang memberikan cara berbeda untuk mengakomodasi gerakan. Hal ini memungkinkan para insinyur untuk mencocokkan konfigurasi sambungan dengan tata letak perpipaan daripada mengandalkan satu desain untuk setiap aplikasi.
Manfaat ini bergantung pada teknik yang benar, kompatibilitas material, dukungan yang sesuai, dan kepatuhan terhadap persyaratan pemasangan pabrikan. Sambungan ekspansi tidak dapat mengimbangi dukungan pipa yang tidak memadai atau sistem jangkar yang dirancang secara tidak tepat.
Konfigurasi sambungan ekspansi yang berbeda melayani kebutuhan gerakan dan gaya dorong yang berbeda. Memahami perbedaan ini membantu pembeli menentukan produk yang sesuai.
| Tipe Sambungan | Kemampuan Gerakan Primer | Pertimbangan Desain Khas |
|---|---|---|
| Sambungan ekspansi aksial | Kompresi dan ekstensi aksial | Membutuhkan jangkar dan pemandu yang sesuai untuk mengontrol sistem perpipaan. |
| Sambungan ekspansi universal | Terutama gerakan lateral, dengan kemampuan sudut tergantung pada desain | Dua bellow yang dihubungkan oleh spool tengah memberikan fleksibilitas gerakan yang lebih besar. |
| Sambungan ekspansi berengsel | Gerakan sudut pada bidang tertentu | Perangkat keras engsel mengontrol gerakan dan membantu menahan dorongan tekanan. |
| Sambungan ekspansi gimbal | Gerakan sudut di berbagai bidang | Perangkat keras Gimbal mengontrol rotasi sambil mengatur dorongan tekanan. |
| Sambungan ekspansi dengan tekanan seimbang | Gerakan sesuai dengan konfigurasi spesifiknya | Dirancang untuk menyeimbangkan dorongan tekanan di mana pengekangan konvensional tidak sesuai. |
| Sambungan ekspansi bertekanan eksternal | Gerakan aksial, tergantung desain | Mungkin cocok untuk aplikasi yang memerlukan kapasitas kompresi aksial yang besar. |
Kapasitas pergerakan setiap konfigurasi bergantung pada geometri, konstruksi bellow, tekanan, suhu, dan persyaratan kelelahan. Insinyur harus mengkonfirmasi pergerakan gabungan yang diijinkan daripada menambahkan peringkat pergerakan individual tanpa verifikasi.
Pemilihan material mempengaruhi ketahanan terhadap korosi, kemampuan suhu, fleksibilitas, dan kinerja kelelahan. Spesifikasi yang benar harus mempertimbangkan media proses serta kondisi mekanis yang dialami selama pengoperasian.
Informasi produk yang dipublikasikan Tianshun mencantumkan opsi umum berikut. Ini adalah rentang referensi dan tidak boleh ditafsirkan sebagai peringkat simultan untuk setiap desain.
| Parameter | Rentang atau Opsi Khas yang Diterbitkan | Apa yang Harus Dikonfirmasi Pembeli |
|---|---|---|
| Diameter nominalnya | DN50–DN3000; ukuran yang lebih besar atau non-standar dapat dipertimbangkan | Ukuran sambungan sebenarnya, panjang tatap muka, dan persyaratan gambar |
| Tekanan desain | PN10, PN16, PN25, PN40 | Peringkat tekanan pada suhu pengoperasian yang ditentukan |
| Suhu desain | -196°C hingga +800°C | Suhu yang diizinkan untuk material dan konstruksi yang dipilih |
| Bahan Bellow | SS304, SS316L, Inconel 625, dan opsi lainnya | Kompatibilitas korosi dan sertifikasi material |
| Koneksi | Ujung bergelang atau dilas | Standar flensa, dimensi, dan persyaratan pengelasan yang berlaku |
| Kehidupan yang kelelahan | 1.000, 3.000, atau 5.000 siklus untuk desain tertentu | Siklus hidup yang dihitung dalam kondisi pergerakan dan tekanan aktual |
Tekanan, suhu, dan pergerakan aktual yang diijinkan harus diverifikasi untuk sambungan yang dipilih. Parameter-parameter ini saling bergantung, dan nilai yang paling menuntut dalam satu kategori tidak secara otomatis berlaku ketika kondisi pengoperasian lainnya berubah.
Sambungan ekspansi bellow logam digunakan di berbagai industri yang mengutamakan pergerakan pipa yang terkontrol dan penahan yang andal.
Untuk setiap aplikasi, insinyur harus mengevaluasi komposisi fluida, tekanan desain, suhu pengoperasian, siklus penyalaan dan penghentian, getaran, dan potensi beban transien. Detail ini menentukan apakah sambungan bellow logam cocok dan konfigurasi mana yang harus ditentukan.
Proses seleksi yang andal dimulai dengan data pengoperasian yang akurat. Memilih sambungan hanya berdasarkan diameter pipa nominal dapat mengakibatkan kapasitas pergerakan yang tidak memadai atau nilai tekanan yang tidak sesuai.
Tianshun menyediakan opsi sambungan ekspansi bellow logam standar dan khusus. Untuk sistem non-standar, berbagi gambar perpipaan dan data pengoperasian membantu tim teknik menilai konfigurasi dan spesifikasi yang diperlukan.
Bahkan sambungan ekspansi yang dirancang dengan benar dapat rusak sebelum waktunya jika tidak dipasang dengan benar atau mengalami pergerakan di luar batas yang ditentukan. Oleh karena itu, pemasangan dan pemeliharaan harus mengikuti gambar yang disetujui dan instruksi pabrik.
Selama servis, periksa deformasi yang terlihat, korosi, kebocoran, getaran yang tidak biasa, dan kerusakan pada komponen pelindung. Tinjau setiap perubahan kondisi pengoperasian yang dapat mempengaruhi umur kelelahan atau kapasitas pergerakan. Interval inspeksi harus didasarkan pada tingkat keparahan layanan, kekritisan peralatan, dan program pemeliharaan yang berlaku.
Untuk sistem bertekanan tinggi, bersuhu tinggi, atau media berbahaya, inspeksi dan perbaikan harus ditangani oleh personel yang berkualifikasi berdasarkan prosedur keselamatan yang relevan. Bellow yang rusak tidak boleh dikembalikan ke layanan tanpa penilaian teknik yang sesuai.
Tujuan utamanya adalah untuk mengakomodasi pergerakan pipa tertentu yang disebabkan oleh ekspansi termal, kontraksi, atau perpindahan lainnya sekaligus membantu mengatur beban yang ditransmisikan melalui sistem perpipaan.
Sambungan ekspansi aksial terutama mengakomodasi kompresi dan ekstensi di sepanjang garis tengah pipa. Sambungan ekspansi universal menggunakan dua elemen bellow yang dipisahkan oleh spool tengah untuk mengakomodasi pergerakan lateral yang lebih besar, dengan kemampuan sudut tambahan tergantung pada desainnya.
Tidak ada satu pun bahan terbaik untuk setiap aplikasi. SS304, SS316L, SS321, Inconel 625, dan paduan lainnya mungkin sesuai dalam kondisi berbeda. Pemilihan harus didasarkan pada kompatibilitas fluida, suhu, tekanan, persyaratan kelelahan, dan penilaian teknik pabrikan.
Masa pakai tergantung pada jumlah dan besarnya siklus pergerakan, tekanan, suhu, korosi, getaran, kualitas pemasangan, dan pemeliharaan. Meminta penghitungan umur lelah untuk batasan operasi yang ditentukan daripada mengandalkan perkiraan umur layanan universal.
Tidak. Sambungan ekspansi umumnya tidak menggantikan kebutuhan akan penyangga pipa, jangkar, dan pemandu yang sesuai. Komponen-komponen ini mengontrol berat, kesejajaran, dan pergerakan pipa sehingga sambungan beroperasi dalam batas desainnya.
Informasi produk Tianshun menjelaskan desain standar dan khusus, termasuk dimensi non-standar dan pilihan material yang berbeda. Pembeli harus memberikan gambar, kondisi pengoperasian, persyaratan pergerakan, dan detail sambungan untuk mengonfirmasi kelayakan dan mendapatkan penawaran khusus desain.
Sambungan Ekspansi Metal Bellow merupakan komponen penting dalam sistem perpipaan industri yang harus mengakomodasi pergerakan termal, mengatur perpindahan, dan melindungi peralatan yang terhubung dari beban mekanis yang berlebihan. Performa yang andal bergantung pada pemilihan material bellow yang tepat, konfigurasi pergerakan, peringkat tekanan, dan umur kelelahan sekaligus memastikan pemasangan dan desain pendukung yang benar. Tianshun menawarkan solusi standar dan khusus untuk berbagai kebutuhan saluran pipa industri, dengan opsi penelusuran dan inspeksi material yang dijelaskan dalam informasi produknya. Untuk mengidentifikasi konfigurasi yang sesuai untuk proyek Anda, tinjau spesifikasi Sambungan Ekspansi Bellow Logam Tianshun danHubungi kamidengan parameter pengoperasian, gambar teknis, dan persyaratan pembelian Anda untuk mendiskusikan pemilihan material, desain yang disesuaikan, dan solusi yang disesuaikan dengan sistem saluran pipa Anda.
