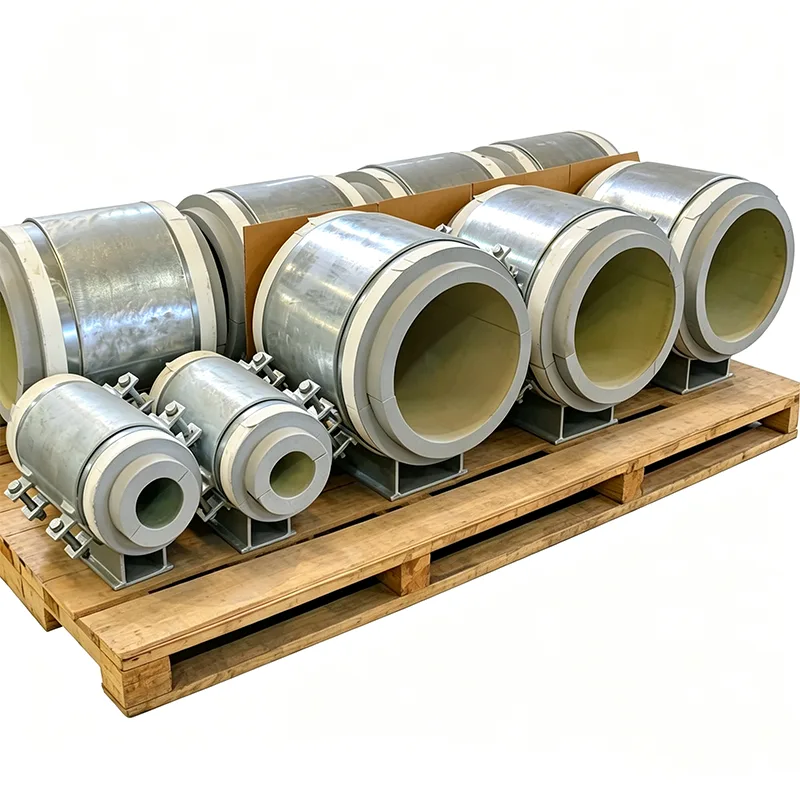

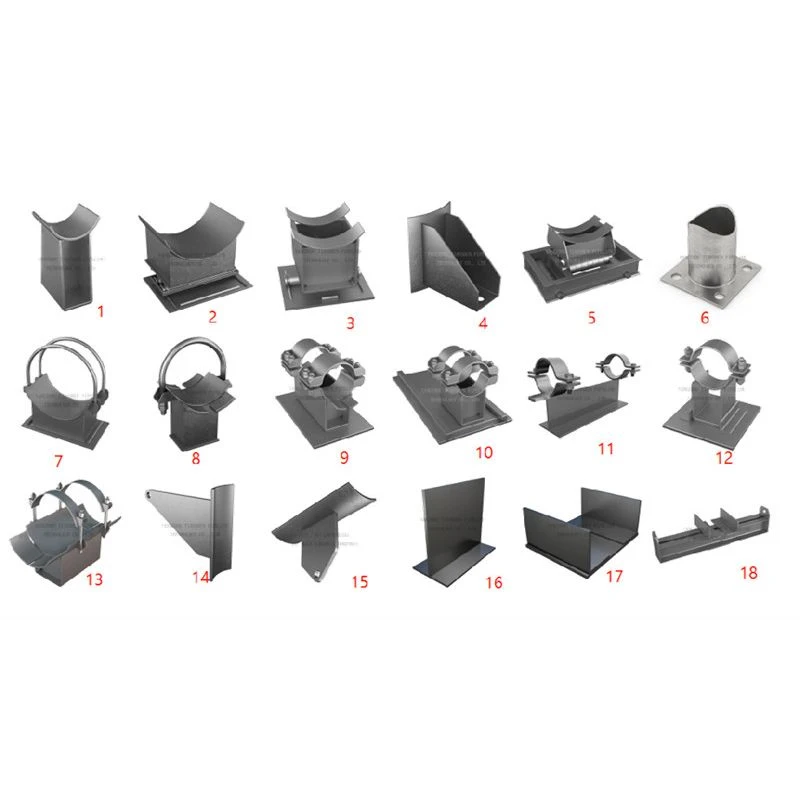

Penyangga Pipa Berisolasi Sepatu Dingin

Ketika pipa membawa media pada suhu di bawah nol, setiap kontak logam-ke-logam dengan struktur pendukung menjadi korsleting termal. Dingin mengalir ke bawah baja, mendinginkan balok penyangga, dan menarik kelembapan dari udara. Hasilnya adalah es pada struktur, air yang menetes, dan korosi yang dapat merusak penyangga jauh sebelum pipa itu sendiri menunjukkan tanda-tanda adanya masalah. Sepatu dingin menghentikan rangkaian peristiwa pada sumbernya.

Di Yangzhou Tianshun, kami telah membuat Penyangga Pipa Berisolasi Sepatu Dingin sejak tahun 2012 untuk terminal etilen, pabrik pendingin amonia, jaringan air dingin, dan area penahanan sekunder tangki LNG. Prinsip kerjanya tidak berubah: masukkan blok yang tahan panas namun kaku secara struktural antara pipa dingin dan baja hangat. Tantangan teknisnya – dan perbedaan antara cold shoe yang dapat bertahan selama lima tahun dan yang dapat bertahan selama tiga dekade – terletak pada cara blok tersebut disimpan, disegel, dan disesuaikan dengan kondisi layanan dingin tertentu.

Bagaimana Sepatu Dingin Mengganggu Jalur Termal

Pipa dingin terletak di dalam dudukan logam berkontur, namun tidak menyentuh baja dudukan secara langsung. Sebaliknya, blok insulasi berdensitas tinggi menanggung beban pipa. Blok tersebut dipilih bukan hanya karena konduktivitas termalnya tetapi juga karena kekuatan tekannya pada suhu pengoperasian terendah. Untuk sebagian besar aplikasi hingga -196°C, kami menggunakan kaca seluler atau PIR berkepadatan tinggi. Blok tersebut dikerjakan agar sesuai dengan diameter luar pipa di satu sisi dan pelat dasar sepatu di sisi lainnya, memastikan kontak permukaan penuh dan tidak ada beban titik.

Dinding samping Penyangga Pipa Berinsulasi Sepatu Dingin menutupi blok insulasi di keempat sisinya. Hal ini melakukan dua hal: mencegah blok bergeser akibat gerakan lateral pipa, dan melindungi insulasi dari kerusakan mekanis. Pelat dasar baja di bawah blok adalah satu-satunya jalur beban ke struktur, dan karena blok tersebut merupakan lapisan padat yang kontinu, tidak ada jalur konduksi langsung dari logam ke pipa — jembatan dingin rusak.

Menjaga Kelembapan untuk Jangka Panjang

Pada pipa dingin, setiap celah pada penghalang uap menjadi titik kondensasi. Air menumpuk, membeku, dan mengembang, akhirnya menghancurkan isolasi dari dalam. Desain sepatu dingin kami mengatasi hal ini dengan tiga cara:

Blok insulasinya sendiri adalah sel tertutup, sehingga menawarkan permeabilitas uap air yang sangat rendah bahkan jika jaket luarnya rusak.

Kami menyediakan profil pelapisan logam kontinu di sekeliling badan sepatu. Penghalang uap yang diterapkan di lokasi pada insulasi pipa dapat disegel langsung ke jaket ini dengan perekat atau selotip, sehingga menghasilkan selubung yang tidak terputus.

Untuk pemasangan di luar ruangan atau area pencucian, kami mengaplikasikan lapisan penyegel fleksibel di antara dinding samping sepatu dan jaket insulasi pipa pada antarmuka, sehingga menambahkan penghalang kelembapan sekunder.

Bahan Yang Tetap Tangguh pada Suhu Rendah

Bagian baja struktural dari sepatu dingin tidak boleh menjadi rapuh saat dingin. Baja karbon struktural standar kehilangan ketangguhannya jauh di atas titik beku. Untuk badan sepatu dingin dan pelat dasar, kami menggunakan:

Baja karbon suhu rendah (ASTM A350 LF2 atau setara) untuk layanan hingga -46°C.

Baja tahan karat austenitik (304L, 316L) untuk aplikasi kriogenik hingga -196°C, di mana baja karbon akan rapuh.

Semua baja penahan beban dilengkapi dengan nilai uji impak Charpy pada suhu minimum desain pada sertifikat EN 10204 Tipe 3.1. Baut A320 L7 atau stainless, dipilih sesuai dengan bahan bodi.

Mengakomodasi Penyusutan Dingin

Pipa dingin berkontraksi. Garis baja tahan karat sepanjang 20 meter yang didinginkan dari suhu sekitar hingga -162°C menyusut lebih dari 30 milimeter. Jika sepatu dingin dipasang secara kaku pada struktur, gerakan tersebut berpindah ke dinding pipa sebagai tegangan aksial. Kami mengatasinya dengan mengintegrasikan pelat geser dengan gesekan rendah ke dasar sepatu dingin. Lembaran baja tahan karat yang dipoles direkatkan ke bagian bawah blok insulasi atau ke bagian atas pelat dasar, dan bantalan PTFE atau yang diresapi grafit dipasang ke permukaan yang berlawanan. Sepatu kemudian dapat meluncur bersama pipa sambil mempertahankan penahan panas. Permukaan slide berukuran untuk mengakomodasi rentang perjalanan dingin-ke-ambien penuh dengan margin keamanan.

Apa yang disertakan dengan Pesanan Sepatu Dingin Anda

Setiap Penyangga Pipa Berisolasi Sepatu Dingin yang kami kirimkan didukung oleh paket dokumentasi yang memenuhi persyaratan inspeksi EPC:

EN 10204 Tipe 3.1 untuk semua bagian baja, dengan laporan uji benturan suhu rendah.

Lembar data blok isolasi menunjukkan konduktivitas termal dan kekuatan tekan pada suhu dingin desain.

Laporan dimensi mengkonfirmasikan ketebalan blok, offset sepatu (jika ada), dan dimensi pelat dasar.

Sertifikat uji koefisien gesekan pelat geser, bila berlaku.

Aplikasi

Dukungan perpipaan LNG dan NGL di terminal dan pabrik pencairan

Jalur penyimpanan dan transfer etilen, propilena, dan amonia cair

Rak pipa air dingin dan air garam di pusat data dan pendingin distrik

Jalur pendingin di fasilitas pemrosesan makanan dan penyimpanan dingin

Galeri pipa kriogenik di unit pemisahan udara

Mengapa Tianshun memilih Sepatu Dingin?

Cold shoe adalah komponen kecil dengan dampak yang sangat besar. Jika gagal, seluruh sistem insulasi akan terganggu, dan es yang dihasilkan dapat membebani rak pipa. Teknisi kami tidak memilih blok standar dan berharap blok tersebut cocok — mereka memeriksa ulang ukuran pipa, spesifikasi insulasi, suhu desain, dan beban struktural, lalu mengonfigurasi sepatu yang mempertahankan selubung insulasi tanpa kompromi. Lebih dari 70% pelanggan kami melakukan pemesanan berulang, karena mereka tahu bahwa sepatu dingin yang mereka terima akan berfungsi persis seperti yang dihitung dari cooldown pertama hingga terakhir.

Pertanyaan Umum

T: Berapa suhu terendah yang dapat ditahan oleh sepatu dingin Anda?

J: Turun hingga -196°C untuk LNG dan nitrogen cair. Untuk helium cair, kami menggunakan bahan khusus — hubungi tim kami.

T: Dapatkah Anda mencocokkan spesifikasi insulasi dan detail penghalang uap kami yang ada?

J: Ya. Kami mengolah blok insulasi sesuai OD pipa dan ketebalan insulasi Anda, dan kami dapat mengonfigurasi antarmuka penyegelan jaket sesuai jenis kelongsong Anda.

T: Apakah saya perlu memasang pelat geser terpisah, atau sudah terpasang di dalam sepatu?

A: Kami dapat mengintegrasikan pelat geser selama fabrikasi. Anda mendapatkan satu rakitan yang menangani pemutusan termal dan gerakan aksial.

T: Bagaimana cara mencegah terbentuknya es pada bagian logam sepatu?

A: Permukaan baja dingin diisolasi dari udara sekitar dengan insulasi dan pelapis yang diterapkan di lokasi yang dipasang terus menerus di atas badan sepatu. Kami menyediakan profil penyegelan; kru lokasi menutup tepinya.
