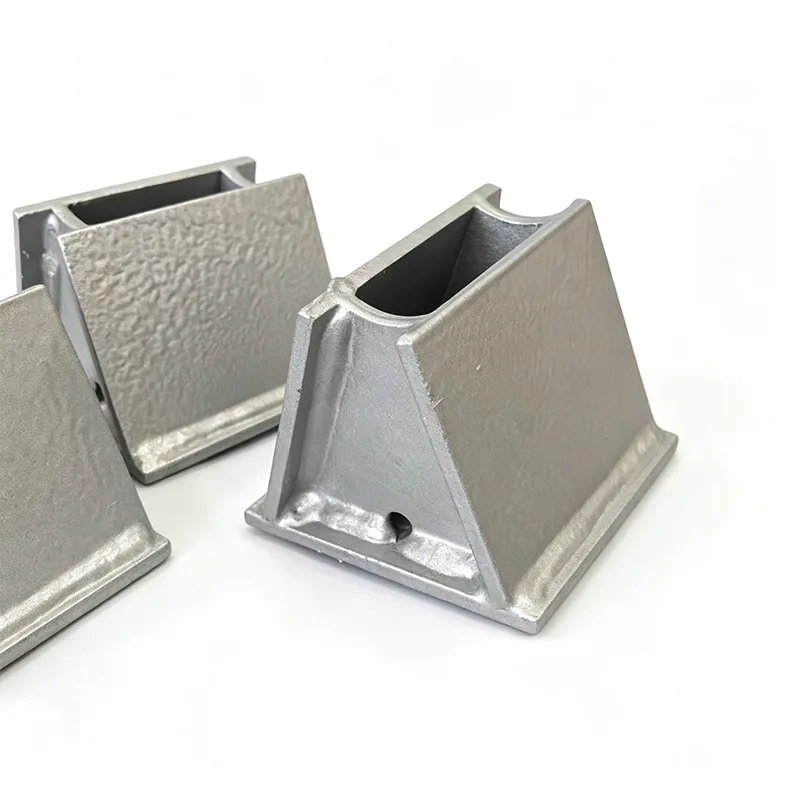

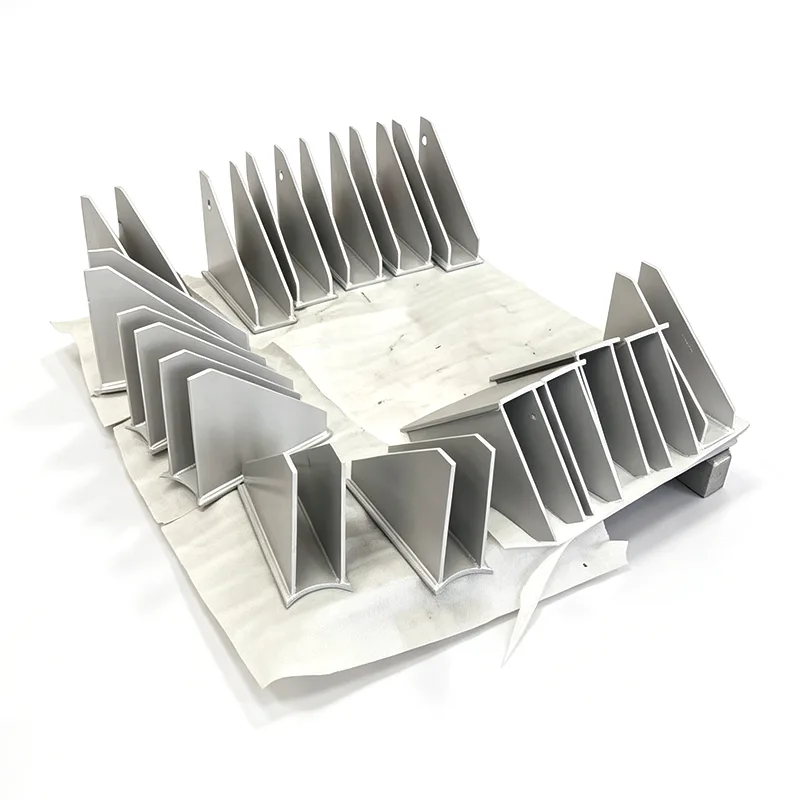

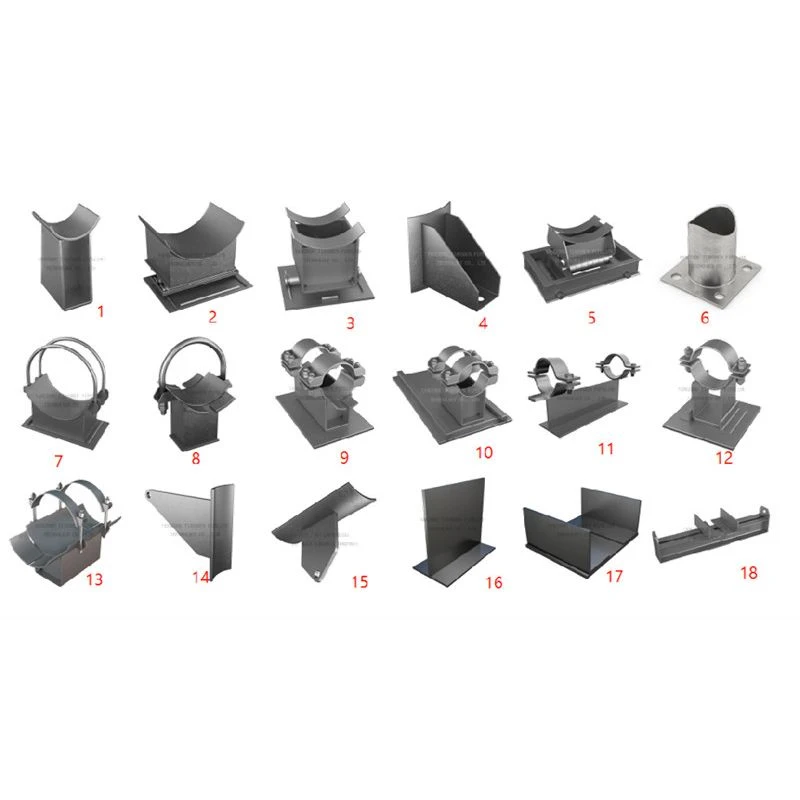

Dukungan Sepatu Pipa yang Tingginya Dapat Disesuaikan

Di atas kertas, ketinggian pipa adalah angka yang tetap. Di lokasi, hal ini jarang terjadi. Kolom baja mengendap. Fondasi sedikit bergeser. Pegas mendukung kompresi lebih besar atau lebih kecil dari prediksi model tegangan. Jika pipa berada 10 mm terlalu tinggi atau 15 mm terlalu rendah pada nosel hisap pompa atau flensa kompresor, memaksa sambungan pada tempatnya akan menimbulkan beban nosel yang tidak pernah dirancang untuk ditanggung oleh peralatan tersebut. Cara paling sederhana untuk mendapatkan ketinggian yang tepat — dan menjaganya tetap benar — adalah sepatu pipa yang dapat Anda sesuaikan.

Kami telah membuat Penyangga Sepatu Pipa yang Tingginya Dapat Disesuaikan di pabrik Jiangsu sejak tahun 2012. Desainnya sendiri tidak rumit, namun membuatnya dapat menahan posisinya dengan andal di bawah bobot mati, pergerakan termal, dan getaran. Shoe kami yang dapat disesuaikan kini dapat melakukan hal tersebut di bawah steam header di Asia Tenggara, saluran air dingin di Timur Tengah, dan rak pipa LNG di Amerika Utara.

Cara Kerja Penyesuaian – Dan Mengapa Penyesuaian Tetap Dilakukan

Inti rakitan adalah batang berulir yang membentang di antara dudukan pipa dan pelat dasar. Memutar mur penyetel akan menaikkan atau menurunkan pipa sedikit demi sedikit. Setelah ketinggian diatur, dua mekanisme penguncian independen mulai bekerja:

Mur pengunci yang berat diputar pada bodi utama, mencegah mulur di bawah beban vertikal.

Dalam ukuran yang lebih besar, sekrup pengunci sekunder atau kerah terpisah yang secara mekanis menghalangi rotasi, bahkan di bawah getaran berkelanjutan dari kompresor bolak-balik atau saluran gas aliran tinggi.

Setiap sepatu telah diuji bebannya di pabrik hingga 1,5 kali kapasitas terukurnya sebelum dikirim. Komponen berulir dibuat dari batang bundar — bukan dipotong dari batang berulir — sehingga ulir penahan beban berbentuk profil penuh dan bebas dari penambah tegangan yang dapat memecahkan tiang standar saat ditekuk.

Bahan Yang Sesuai Dengan Layanan Anda

Sepatu standar yang dapat disesuaikan dibuat dari baja karbon, dengan galvanisasi hot-dip sebagai perlindungan korosi default. Untuk lingkungan korosif atau pencucian, kami menyediakan versi seluruhnya tahan karat dalam 304L atau 316L. Permukaan ulir dilapisi dengan senyawa anti-galling selama perakitan untuk mencegah terjepit — hal ini penting karena mur penyetel yang tidak dapat diputar di lokasi tidak lagi dapat disetel.

Ketika Penyangga Sepatu Pipa yang Ketinggiannya Dapat Disesuaikan panas atau dingin, kami mengintegrasikan blok insulasi penahan beban (PIR atau kaca seluler) di antara dudukan pipa dan batang penopang. Ukuran insulasi disesuaikan dengan ketebalan insulasi pipa, dan jalur penghalang uap tetap kontinu — tidak ada titik dingin, tidak ada kondensasi.

Dimana Sepatu Pipa yang Dapat Disesuaikan Membuat Perbedaan

Pipa hisap dan pembuangan pompa dan kompresor, di mana beban nosel harus tetap berada dalam batas yang diizinkan pabrikan.

Penyangga rak pipa di area yang mengalami penurunan tanah atau gelombang beku.

Jalur yang memerlukan kemiringan yang tepat untuk drainase atau aliran proses, seperti pipa blowdown boiler atau jalur bahan bakar gas.

Sistem yang didukung pegas dimana posisi dingin memerlukan penyesuaian setelah pemindahan beban dari tumpuan sementara.

Retrofit dan tie-in, dimana ketinggian pipa yang ada tidak sesuai dengan rute yang baru.

Sebagian besar dukungan yang dapat disesuaikan di pasaran adalah item katalog dengan perjalanan terbatas atau item yang sepenuhnya disesuaikan dengan waktu tunggu yang lama. Kami duduk di antara keduanya: kami dapat mengambil desain standar dan memodifikasi kisaran ketinggian, dimensi pelat dasar, atau ketebalan insulasi sesuai spesifikasi proyek Anda — biasanya dalam waktu tunggu yang sama dengan sepatu tetap. Tim teknik kami bekerja langsung dari isometrik dan daftar dukungan Anda, dan akan menanyakan tentang beban uji hidro, suhu desain, dan pergerakan yang diharapkan sebelum kami menyelesaikan gambar. Tingkat pemeriksaan itulah yang mengubah sepatu sederhana yang dapat disesuaikan menjadi penyangga yang tidak perlu Anda ulangi lagi saat pemasangan.

Pertanyaan Umum

T: Berapa banyak rentang penyesuaian yang dapat Anda berikan?

J: Desain standar menawarkan jarak tempuh ±25 mm hingga ±100 mm. Rentang yang lebih besar dapat dilakukan — beri tahu kami apa yang Anda perlukan.

T: Apakah pengaturannya akan bertahan saat bergetar?

J: Ya. Kami menggunakan mur pengunci plus fitur anti rotasi mekanis pada semua ukuran. Rakitan telah diuji di pabrik agar tetap stabil di bawah beban siklik.

T: Dapatkah sepatu disetel saat pipa dimuat?

J: Penyesuaian pemangkasan kecil biasanya dapat dilakukan pada bobot mati. Untuk koreksi yang lebih besar, kami sarankan untuk meringankan beban terlebih dahulu untuk melindungi benang.

T: Apakah Anda menawarkan versi untuk pipa dingin atau panas berinsulasi?

J: Ya. Kami mengintegrasikan blok insulasi penahan beban yang disesuaikan dengan ketebalan insulasi Anda, lengkap dengan jalur penghalang uap tertutup.
