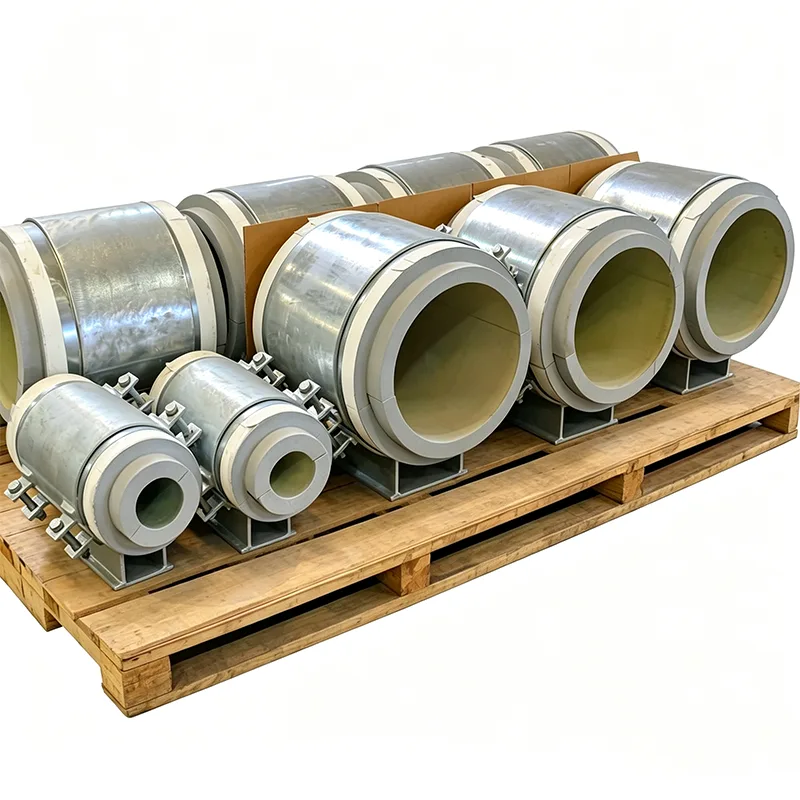

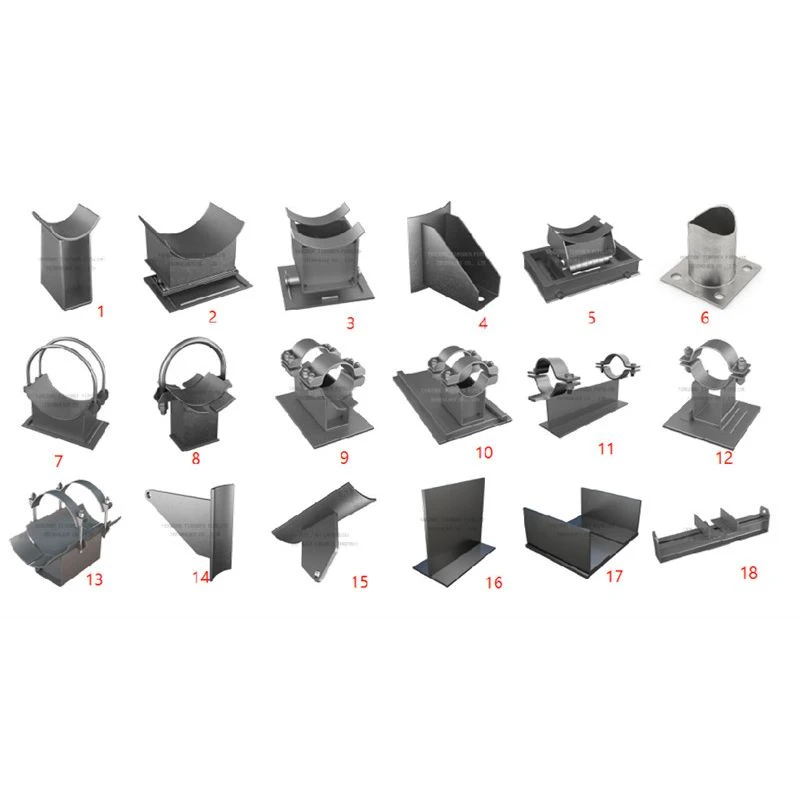

Dukungan Sepatu untuk Pipa Berinsulasi

Pada pipa berinsulasi, sepatu pipa standar dapat menimbulkan lebih banyak masalah daripada penyelesaiannya. Jika jalur beban sepatu memotong insulasi, insulasi akan hancur seiring waktu. Bagian yang hancur tersebut memungkinkan panas masuk atau keluar, membentuk kondensasi pada permukaan dingin, dan menjadi titik awal korosi pada insulasi. Cara mengatasinya tidak rumit - penyangga sepatu yang dirancang dengan baik untuk pipa berinsulasi memisahkan fungsi penahan beban dari fungsi termal - namun diperlukan rekayasa yang cermat agar detailnya benar.

Di Yangzhou Tianshun, kami telah merancang dan membuat sepatu pipa berinsulasi untuk proyek-proyek di lima benua sejak tahun 2012. Kami telah memasoknya untuk jaringan pendingin distrik di mana setiap watt perolehan panas penting, untuk saluran uap di mana sepatu logam akan membuang-buang energi dan menimbulkan bahaya kebakaran, dan untuk fasilitas LNG di mana titik dingin pada penyangga dapat menyebabkan penumpukan es dan kerusakan struktural. Dalam setiap kasus, persyaratannya sama: memikul beban pipa dengan andal sambil menjaga insulasi tetap kontinu dan penghalang uap tetap tertutup.

Cara Kerja Sepatu Pipa Berinsulasi

Ide intinya sederhana - blok insulasi yang kaku dan menahan beban terletak di antara pipa dan dudukan penyangga logam. Pipa bertumpu pada insulasi, insulasi berada di dalam sepatu, dan sepatu logam memindahkan beban ke struktur. Namun agar blok tersebut dapat bertahan selama bertahun-tahun dalam pergerakan pipa dan siklus termal tanpa retak, bergeser, atau kehilangan kinerja isolasinya memerlukan hal-hal berikut:

Bahan blok dipilih untuk kisaran suhu. Untuk air dingin dan layanan dingin hingga suhu -50°C, kami biasanya menggunakan poliisosianurat densitas tinggi (PIR) atau kaca seluler. Untuk saluran uap dan minyak panas hingga 400°C atau lebih, kami menggunakan bahan berbasis kalsium silikat atau perlit. Properti utamanya adalah kekuatan tekan pada suhu desain — apa yang bertahan pada suhu kamar mungkin akan melunak pada suhu 200°C.

Blok insulasi terbungkus sepenuhnya. Cincin penahan logam atau dinding samping sepatu yang dilas mengelilingi blok di semua sisi, mencegahnya keluar karena gerakan atau getaran pipa lateral. Blok tersebut berada di atas pelat dasar baja dengan pengelasan kontinu, sehingga tidak ada jalur langsung logam-ke-pipa agar panas dapat melewati insulasi.

Jalur penghalang uap dirancang agar tidak terganggu. Pada pipa dingin, masuknya uap air adalah musuhnya. Kami memastikan bahwa desain sepatu memungkinkan penghalang uap yang diterapkan di lokasi pada insulasi pipa untuk menempel terus menerus pada blok insulasi sepatu atau jaket logamnya, tanpa celah yang memungkinkan udara lembab mencapai permukaan dingin.

Fleksibilitas Desain Yang Sesuai Dengan Kondisi Lokasi Nyata

Kami tidak memperlakukan sepatu pipa berinsulasi sebagai barang siap pakai karena tidak ada dua spesifikasi insulasi yang persis sama. Kami membuat setiap sepatu agar sesuai:

Diameter pipa dan ketebalan insulasi Anda (apakah itu kaca busa 25 mm atau wol mineral 150 mm).

Jenis sistem insulasi yang diterapkan di lapangan — kami dapat memotong insulasi sekunder terlebih dahulu agar pas di sekeliling badan sepatu dan menyediakan profil kelongsong yang menyederhanakan penyelesaian lokasi.

Kondisi pergerakan pipa. Jika pipa tergelincir, kita dapat mengintegrasikan PTFE atau pelat geser yang diresapi grafit ke dasar sepatu, dengan permukaan gesekan rendah diikat ke lembaran penahan beban baja tahan karat yang melindungi blok insulasi dari gaya geser.

Persyaratan khusus seperti insulasi tahan api, lapisan anti-abrasi pada bagian logam, atau lubang drainase untuk mencegah penggenangan air pada instalasi luar ruangan.

Apa yang Anda Dapatkan Dengan Setiap Pengiriman

Pesanan sepatu pipa berinsulasi Tianshun mencakup semua dokumentasi yang akan diminta oleh inspektur Anda:

Sertifikat EN 10204 Tipe 3.1 untuk komponen baja.

Lembar data bahan isolasi dengan nilai kuat tekan dan konduktivitas termal pada suhu desain.

Laporan inspeksi dimensi mengonfirmasi ketebalan balok, tinggi sepatu, dan dimensi pelat dasar.

Muat sertifikat uji jika diperlukan oleh spesifikasi proyek.

Aplikasi

Perpipaan air dingin dan air garam di pabrik pendingin distrik dan pusat data

Jalur uap dan kondensat di pabrik industri dan pembangkit listrik

Pipa LNG dan cairan kriogenik yang titik dinginnya harus benar-benar dihindari

Fasilitas pendingin dan penyimpanan dingin

Setiap pipa berinsulasi yang dipasang pada rak pipa, yang mengutamakan efisiensi energi dan biaya pemeliharaan jangka panjang

Mengapa Tianshun?

Kami adalah produsen pendukung spesialis, bukan pemasok pemasangan pipa umum. Saat Anda mengirimkan daftar saluran perpipaan dan spesifikasi insulasi kepada kami, tim teknik kami akan memeriksa beban pada setiap sepatu, mengonfirmasi kompatibilitas bahan insulasi, dan menandai lokasi mana pun yang dimensi sepatu standarnya tidak sesuai dengan struktur yang tersedia. Tingkat pengawasan ini menangkap masalah pada papan gambar, bukan pada saat pemasangan. Lebih dari 70% bisnis kami adalah bisnis yang berulang — akibat langsung dari penyediaan sepatu yang berfungsi persis seperti yang diharapkan sejak uji hidro pertama hingga akhir masa pakai desain.

Pertanyaan Umum

T: Dapatkah Anda mencocokkan jenis dan ketebalan isolasi saya dengan tepat?

J: Ya. Kami mengukur sepatu dan blok penahan beban sesuai diameter pipa, bahan insulasi, dan ketebalan yang Anda tentukan tanpa kompromi apa pun.

T: Apakah Anda menyediakan blok insulasi atau apakah saya memasangnya di lokasi?

J: Kami menyediakan sepatu dengan blok insulasi penahan beban yang sudah diikat dan dikemas di dalamnya. Insulasi dan kelongsong sekunder di sekitarnya biasanya diterapkan di lokasi, namun kami juga dapat membuat kit insulasi terlebih dahulu.

T: Bagaimana cara mencegah panas menjalar ke badan sepatu logam?

A: Blok insulasi menciptakan pemutusan termal antara pipa dan dasar logam. Dinding samping sepatu tidak bersentuhan langsung dengan pipa, sehingga tidak ada jalur logam kontinu bagi panas untuk melewati insulasi.

T: Bagaimana jika pipa saya bergerak secara aksial akibat pemuaian termal?

A: Kita dapat menambahkan pelat geser PTFE atau grafit ke dasar sepatu, sehingga pipa dapat bergerak sekaligus menjaga blok insulasi tetap stabil.

T: Standar apa yang dipatuhi sepatu ini?

A: Fabrikasi baja mengikuti MSS SP-58 dan MSS SP-69. Bahan isolasi dipasok sesuai standar ASTM atau EN khusus proyek, dan kami dapat memenuhi persyaratan penandaan CE berdasarkan PED jika berlaku.
