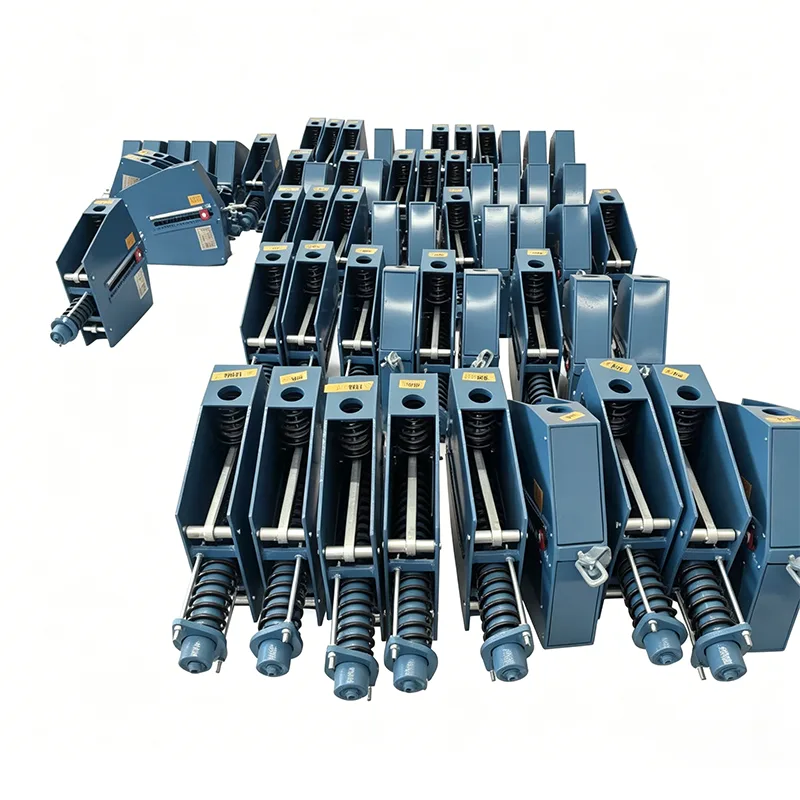

Gantungan Pegas Konstan Presisi Untuk Pipa Berperpindahan Besar Dengan Output Beban Seragam

Gantungan pegas konstan, juga disebut sebagai penyangga pegas beban konstan atau penyangga gaya konstan, menghasilkan gaya pendukung yang hampir seragam di seluruh rentang gerak penuh pipa. Unit-unit ini dirancang khusus untuk sistem perpipaan yang mengalami perpindahan termal vertikal yang signifikan, di mana penyangga pegas variabel akan menimbulkan variasi beban yang berlebihan dan memindahkan tekanan yang tidak diinginkan ke peralatan dan pipa yang terhubung.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

PadaTeknologi Pipa Yangzhou Tianshun, kami memproduksi gantungan pegas konstan menggunakan mekanisme batang penghubung engkol yang telah terbukti dipasangkan dengan pegas kompresi berkualitas tinggi. Desain ini menyeimbangkan torsi pegas terhadap torsi beban di sekitar sumbu utama sepanjang seluruh langkah, menjaga deviasi beban dalam ±5% sebagai standar — dan ±3% untuk konfigurasi presisi tinggi. Setiap rakitan ditempatkan dalam selubung pelindung yang melindungi komponen internal dari puing-puing konstruksi dan kontaminan lingkungan, sehingga mengurangi risiko pemeliharaan selama masa pakai alat pendukung.

Spesifikasi & Seri Teknis

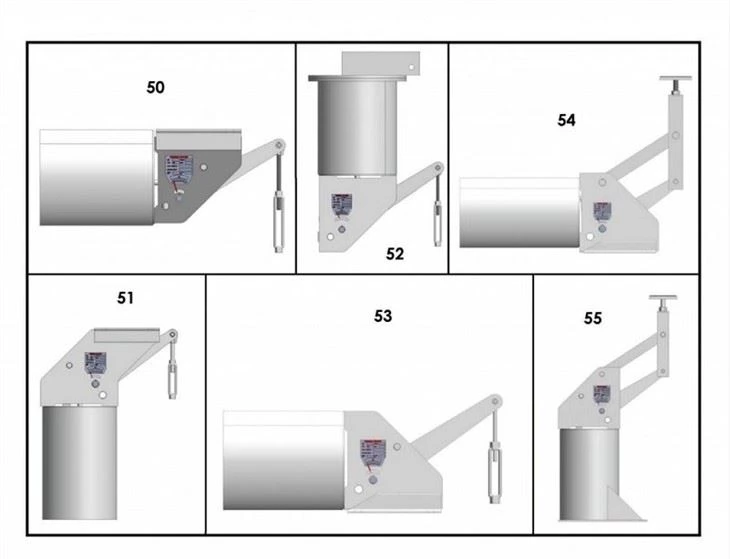

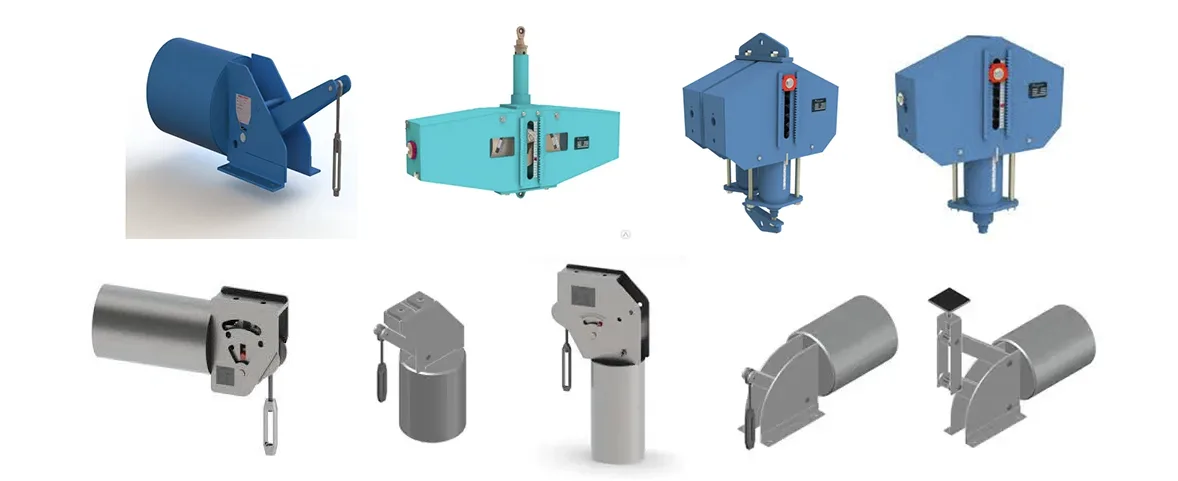

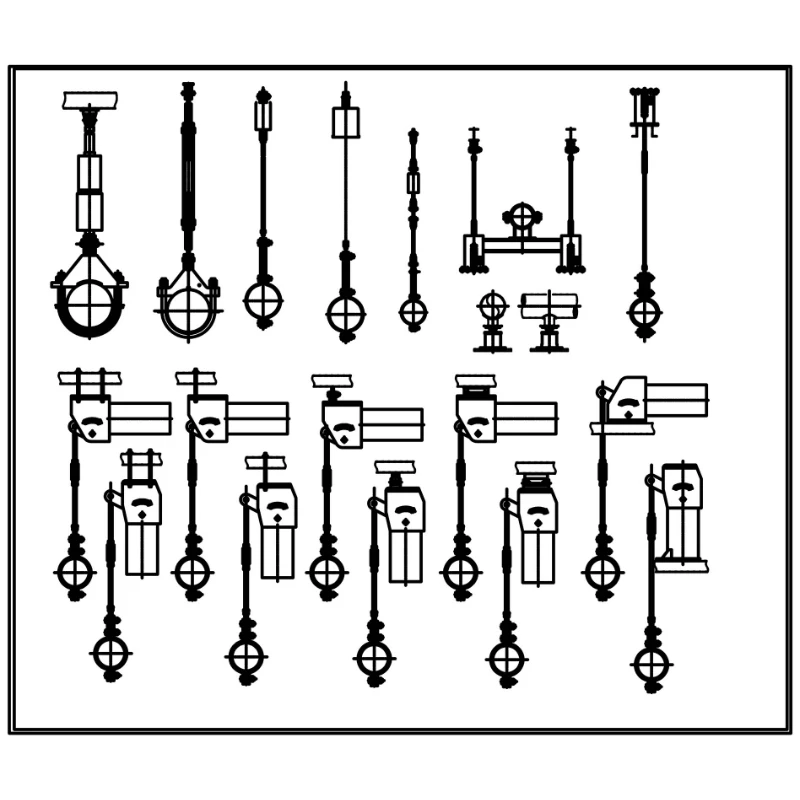

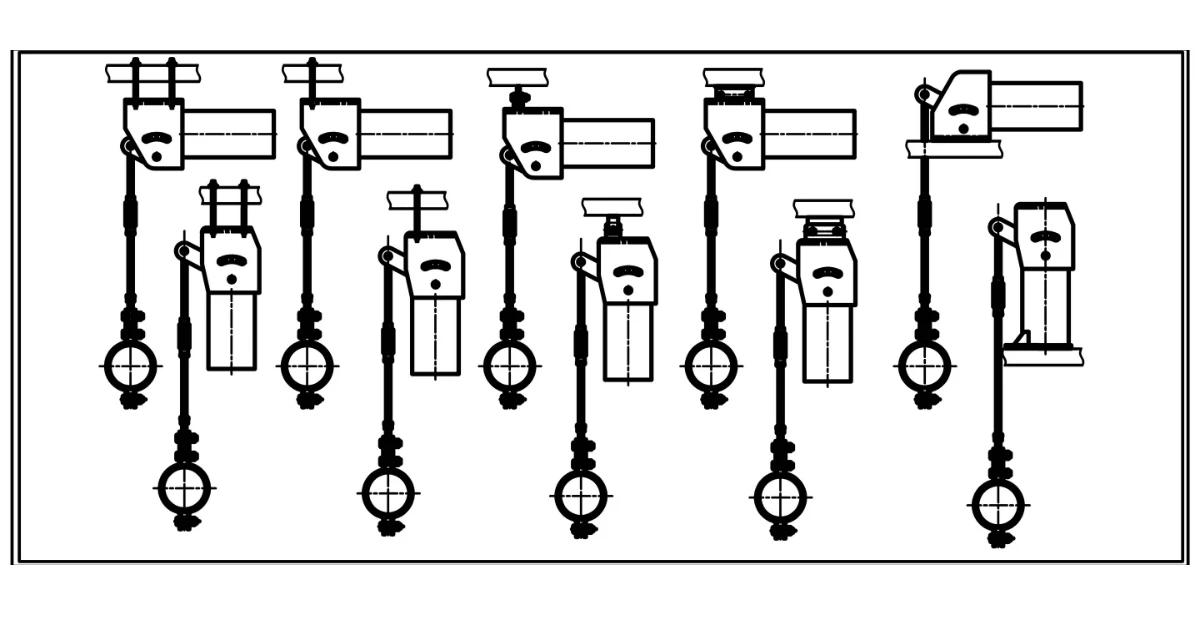

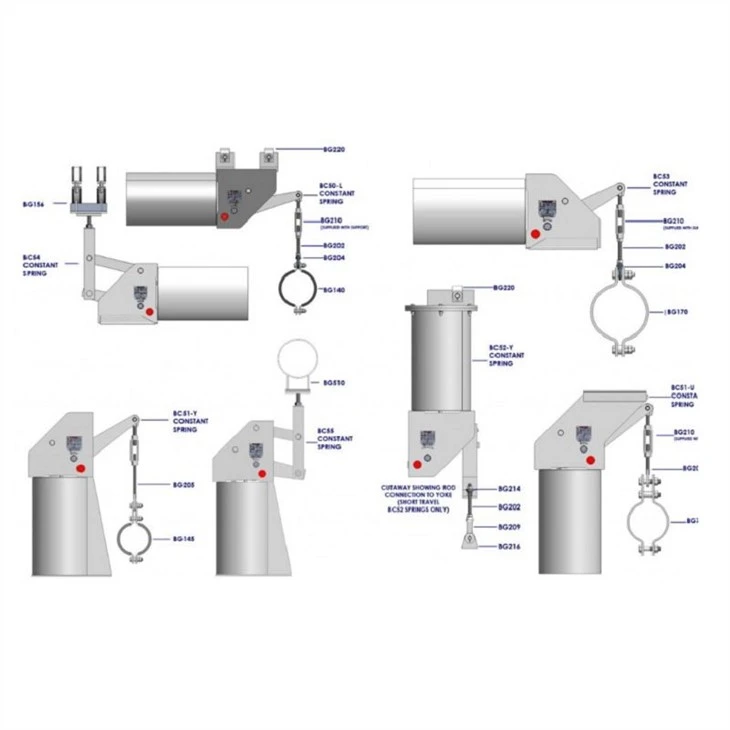

Kitadukungan pegas yang konstanportofolio mencakup rentang beban kerja dari 0,1 kN hingga 500 kN, dengan opsi travel standar 50 mm, 100 mm, 200 mm, dan 400 mm, dan travel khusus tersedia hingga 600 mm. Seri standar mencakup model PH, LH, CA, CS, dan TH, cocok untuk pemasangan horizontal dan vertikal. Kumparan pegas dibuat dari baja paduan 60Si2Mn atau 50CrVA, dan selubungnya dilapisi dengan lapisan galvanis atau epoksi hot-dip untuk menyesuaikan suhu pengoperasian sekitar dari -20°C hingga +80°C.

Setiap gantungan pegas konstan telah disetel dari pabrik sesuai beban yang ditentukan pelanggan dan posisi dingin/panas, dan dilengkapi dengan pembatas batas perjalanan atas dan bawah untuk mencegah perjalanan berlebihan. Skala perjalanan dan tombol penyesuaian beban yang terlihat jelas memungkinkan penyesuaian di lokasi dalam ±10% dari beban tetapan, dengan beberapa konfigurasi dapat disesuaikan hingga ±20% dengan kelipatan 2%. Pin prasetel berwarna merah dipasang di pabrik untuk mengunci penyangga selama pengujian hidrostatis dan pencucian asam, menahan hingga dua kali beban tetapan sebelum dilepas pada saat commissioning sistem.

Standar & Rekayasa Kustom

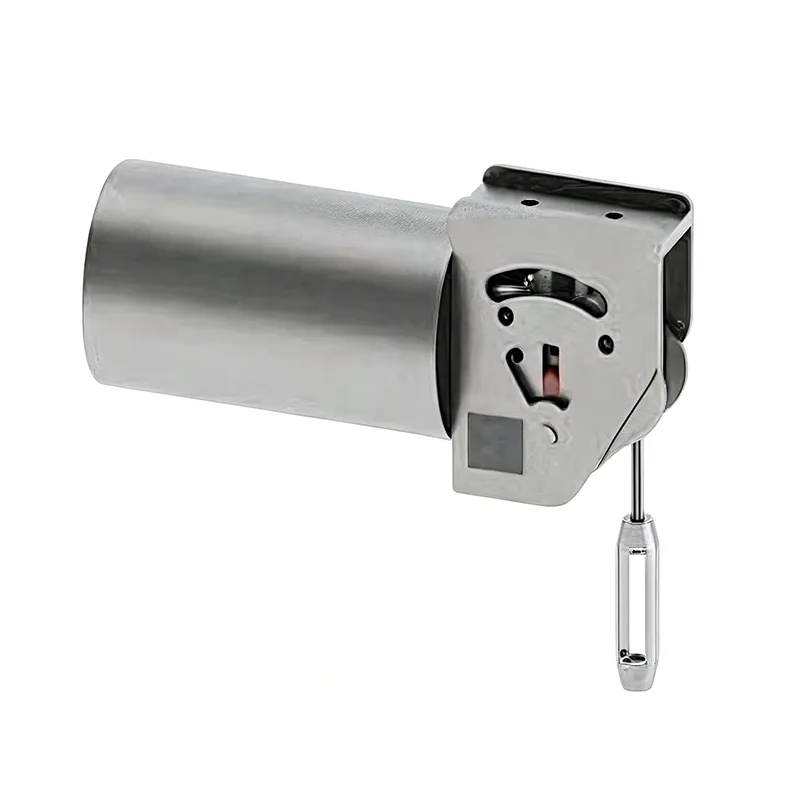

Semua penyangga pegas beban konstan dirancang dan diproduksi sesuai dengan GB/T 17116.1/.2/.3 dan NB/T 47039, dan sepenuhnya dapat dikonversi ke standar internasional termasuk MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L, dan JIS B 8501. Sebagai produsen penyangga pipa berpengalaman, kami juga memproduksi penyangga gaya konstan khusus sepenuhnya berdasarkan pada gambar pelanggan dan parameter spesifik proyek.

Penerapan di Seluruh Industri Kritis

Gantungan pegas konstan ditentukan dalam sistem perpipaan di mana konsistensi beban tidak dapat dinegosiasikan. Instalasi yang umum termasuk pembangkit listrik tenaga panas, fasilitas tenaga nuklir, kilang, terminal LNG dan LPG, jaringan pemanas distrik, dan jalur proses suhu tinggi di pabrik petrokimia dan farmasi. Mereka sering ditempatkan di samping penyangga pegas variabel pada pipa yang sama — unit konstan pada titik perpindahan tinggi dan gantungan pegas variabel di lokasi dengan pergerakan termal yang lebih kecil.

Jajaran Produk Pendukung Pipa yang Lebih Luas

Selain gantungan pegas konstan, portofolio penyangga pipa lengkap kami mencakup penyangga pegas variabel, gantungan kaku, penyangga sepatu pipa, penyangga pipa pra-insulasi, dan snubber hidraulik untuk kontrol beban dinamis. Untuk proyek yang memerlukan kompensasi gerakan termal, kami juga menyediakan sambungan ekspansi bellow logam, sambungan ekspansi karet, dan sambungan ekspansi kain yang terintegrasi dengan sistem pendukung kami untuk membentuk solusi saluran pipa yang lengkap.

Jaminan Kualitas & Layanan

Setiap dukungan menjalani pengujian internal penuh sebelum pengiriman, didukung oleh sistem manajemen mutu ISO 9001:2015 dan kepatuhan terhadap standar ASME dan API jika diperlukan. Klien menerima dukungan teknis khusus mulai dari penyelidikan hingga pemasangan, respons 24 jam pada semua penawaran, dan panduan penyesuaian beban di tempat sebagai bagian dari layanan purna jual kami. Dengan lebih dari 14 tahun memproduksi penyangga pipa dan sambungan ekspansi untuk proyek di 45 negara, kami menyediakan unit katalog standar dan solusi khusus yang dirancang sepenuhnya untuk kontraktor EPC dan pengguna akhir di seluruh dunia.

Pertanyaan yang Sering Diajukan

Apa perbedaan antara gantungan pegas konstan dan penyangga pegas variabel?

Penopang pegas variabel memberikan gaya reaksi yang bervariasi ketika pipa bergerak secara vertikal, karena kompresi atau perpanjangan pegas. Gantungan pegas konstan menggunakan mekanisme batang penghubung engkol untuk mempertahankan gaya pendukung yang hampir seragam di seluruh rentang gerak penuh. Sebagai aturan praktis, satuan konstan ditentukan jika perpindahan termal melebihi 50 mm atau jika variasi beban harus tetap di bawah 6% untuk menghindari perpindahan tegangan ke pompa, turbin, atau peralatan sensitif lainnya.

Apa arti deviasi beban ±5% pada penyangga pegas konstan?

Deviasi beban adalah perbedaan persentase maksimum antara gaya dukung aktual dan beban pengenal nominal pada setiap titik dalam perjalanan kerja. Gantungan pegas konstan standar kami memiliki deviasi dalam ±5%, yang memenuhi sebagian besar persyaratan perpipaan industri. Untuk aplikasi penting seperti jalur proses nuklir atau presisi tinggi, kami menawarkan unit presisi tinggi dengan deviasi ±3%.

Kapan pin preset merah harus dilepas?

Pin prasetel dipasang di pabrik untuk mengunci gantungan pada posisi pemasangan dingin, sehingga pengujian hidrostatis dan pencucian asam pipa dapat diselesaikan tanpa menekan atau memanjangkan rakitan pegas. Bahan-bahan tersebut harus dilepas sebelum sistem dioperasikan, biasanya setelah pengujian hidro dan pemeriksaan pra-komisioning selesai. Pin standar kami tahan hingga dua kali beban terukur selama pengujian; beri tahu kami jika proyek Anda memerlukan margin keamanan yang lebih tinggi.

Bisakah beban disesuaikan di lokasi setelah pemasangan?

Ya. Setiap gantungan pegas konstan dilengkapi dengan sekrup pengatur beban dan putaran yang dikalibrasi. Memutar sekrup akan menambah atau mengurangi beban preset dengan peningkatan 2%, dengan rentang penyesuaian total ±10% pada unit standar (hingga ±20% pada konfigurasi yang dipilih). Hal ini memungkinkan penyesuaian untuk mengkompensasi perbedaan kecil antara kondisi desain dan pemasangan di lokasi sebenarnya.

Standar manakah yang diikuti oleh gantungan pegas konstan Anda?

Rentang standar kami dirancang untuk GB/T 17116.1/.2/.3 dan NB/T 47039, dan dapat dikonversi secara dimensi dan kinerja dengan MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L, dan JIS B 8501. Kami juga dapat membuat dukungan khusus sepenuhnya untuk gambar dan spesifikasi proyek Anda.

Berapa waktu tunggu tipikalnya?

Gantungan pegas konstan katalog standar umumnya dikirimkan dalam waktu 15 hingga 25 hari kerja, tergantung pada kuantitas dan seri. Unit yang dirancang khusus memerlukan waktu rekayasa dan konfirmasi tambahan. Pengiriman terburu-buru dapat diatur berdasarkan permintaan, dengan persetujuan sebelumnya pada saat pemesanan atau setidaknya 20 hari sebelum tanggal pengiriman yang dijadwalkan.
