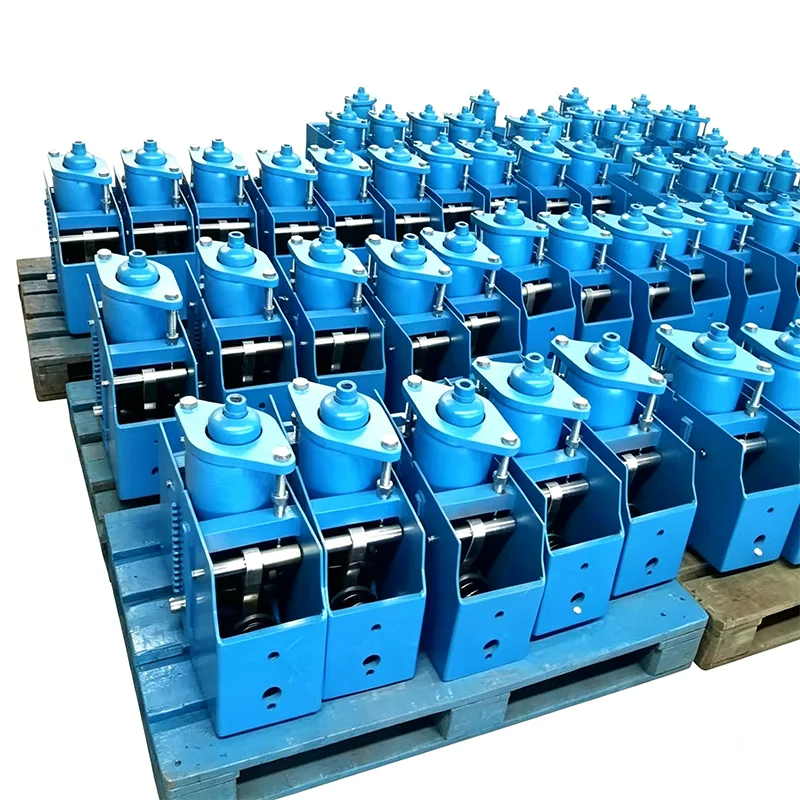

Gantungan Pegas Konstan Beban Tinggi

Gantungan Pegas Konstan Beban Tinggi adalah komponen kunci untuk mengendalikan perpindahan dan beban dalam sistem pipa industri. Di bawah kondisi kerja suhu tinggi dan tekanan tinggi, jaringan pipa menghasilkan ekspansi termal dan perpindahan kontraksi karena perubahan suhu. Jika gaya pendukung berubah seiring dengan perpindahan, hal ini akan menyebabkan konsentrasi tegangan pipa dan mengancam keselamatan pengoperasian sistem. Gantungan Pegas Konstan Beban Tinggi kami dirancang berdasarkan prinsip keseimbangan momen. Ini dapat terus menerus menghasilkan gaya pendukung yang stabil di seluruh langkah perpindahan vertikal pipa, secara efektif menghindari kerusakan pada pipa dan peralatan yang terhubung yang disebabkan oleh tekanan tambahan.

Yangzhou Tianshun Pipeline Technology Co., Ltd., didirikan pada tahun 2012, telah berfokus pada bidang penyangga dan gantungan pipa, mengumpulkan 14 tahun pengalaman produksi dan aplikasi. Produk kami telah melayani proyek-proyek utama di bidang listrik, petrokimia, energi, dan industri lainnya di lebih dari 40 negara di seluruh dunia, dan telah mendapatkan kepercayaan pembelian kembali jangka panjang dari pelanggan dengan kualitas yang stabil.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Prinsip Kerja Inti

Gantungan Pegas Konstan Beban Tinggi mengadopsi desain kolaboratif mekanisme tuas lengan ganda dan rakitan pegas spiral, mewujudkan keluaran gaya konstan berdasarkan prinsip mekanis keseimbangan momen:

▶  Mekanisme keseimbangan momen: Ketika pipa menghasilkan perpindahan termal, rakitan pegas mentransmisikan torsi melalui mekanisme tuas, menjaga momen beban dan momen pegas selalu seimbang

▶  Kompensasi pemandu bubungan: Struktur pemandu bubungan presisi bawaan mengkompensasi fluktuasi beban yang disebabkan oleh gesekan mekanis dan penyimpangan produksi

▶  Perangkat indikator langkah: Dilengkapi dengan indikator perpindahan yang divisualisasikan, yang dapat mengamati perpindahan pipa secara real-time, sehingga memudahkan pemasangan dan penyesuaian di lokasi

Parameter Teknis

Fitur Produk Inti

1. Kinerja Keteguhan Beban yang Stabil

Penyimpangan beban pada Gantungan Pegas Konstan Beban Tinggi dikontrol dalam ±5% sepanjang langkah penuh, sehingga melampaui persyaratan standar nasional. Melalui kombinasi pegas multi-cakram dan desain mekanis yang presisi, hal ini memastikan bahwa pipa selalu mendapat dukungan seragam selama perpindahan termal, sehingga secara mendasar menghilangkan risiko konsentrasi tegangan.

2. Kemampuan Beradaptasi yang Kuat terhadap Kondisi Beban Berat

Didesain secara optimal untuk sistem perpipaan beban tinggi, rangka penahan beban mengadopsi baja struktural berkekuatan tinggi Q345B, dan silinder pegas dibentuk oleh pemintalan integral, menghilangkan bahaya tersembunyi dari pengelasan melingkar. Produk ini dapat menahan beban maksimum 1000kN, memenuhi kebutuhan dukungan jaringan pipa beban berat di pembangkit listrik besar, unit pengilangan, dan fasilitas lainnya.

3. Instalasi dan Perawatan yang Nyaman

▶  Dilengkapi dengan perangkat pengunci beban untuk mengunci pegas selama pemasangan dan pengangkutan, mencegah perpindahan yang tidak disengaja

▶  Beban di lokasi dapat disesuaikan dalam ±10% untuk beradaptasi dengan penyimpangan kondisi kerja aktual

▶  Antarmuka koneksi terstandar, kompatibel dengan berbagai bentuk instalasi pipeline

▶  Desain struktur modular, penggantian suku cadang yang aus dengan nyaman

4. Cakupan Kondisi Kerja Penuh

Produk dapat beradaptasi dengan kisaran suhu kerja -20℃ hingga 450℃. Untuk kondisi kerja khusus seperti LNG suhu rendah dan uap suhu tinggi, material tahan suhu tinggi atau suhu rendah yang sesuai dapat disesuaikan untuk memastikan keandalan kinerja di lingkungan ekstrem.

Spesifikasi Teknis Produk

Jaminan Produksi dan Pengendalian Mutu

Kami memiliki sistem produksi dan pengujian yang lengkap untuk memastikan kinerja yang andal dari setiap Gantungan Pegas Konstan Beban Tinggi:

▶  Peralatan produksi otomatis: Dilengkapi dengan lini produksi bellow otomatis dan berbagai peralatan pembentukan dan pemrosesan untuk mewujudkan produksi standar pada proses-proses utama

▶  Sistem pengujian sempurna: Setiap produk menjalani pengujian muatan dan perpindahan sebelum pengiriman, dengan laporan inspeksi dikeluarkan

▶  Tim teknis profesional: Memiliki sekelompok teknisi yang telah terlibat dalam penelitian dan pengembangan serta produksi penyangga dan gantungan saluran pipa selama bertahun-tahun

▶  Manajemen ketertelusuran material: Bahan mentah seperti baja pegas dan baja struktural semuanya berasal dari pabrik baja biasa, dengan sertifikat kualitas material yang dapat ditelusuri

Layanan & Dukungan

▶  Dukungan teknis pra-penjualan: Tim penjualan profesional yang memahami berbagai aplikasi kondisi kerja, dapat memberikan saran pemilihan dan solusi teknis sesuai dengan parameter saluran

▶  Layanan yang disesuaikan: Mendukung penyesuaian produk untuk muatan khusus, perpindahan khusus, dan bentuk pemasangan khusus

▶  Jaminan purna jual: Memberikan panduan pemasangan dan konsultasi teknis, serta segera merespons masalah kualitas produk

▶  Siklus pengiriman: Model konvensional tersedia, dan produk yang disesuaikan dikirimkan sesuai dengan siklus yang disepakati
