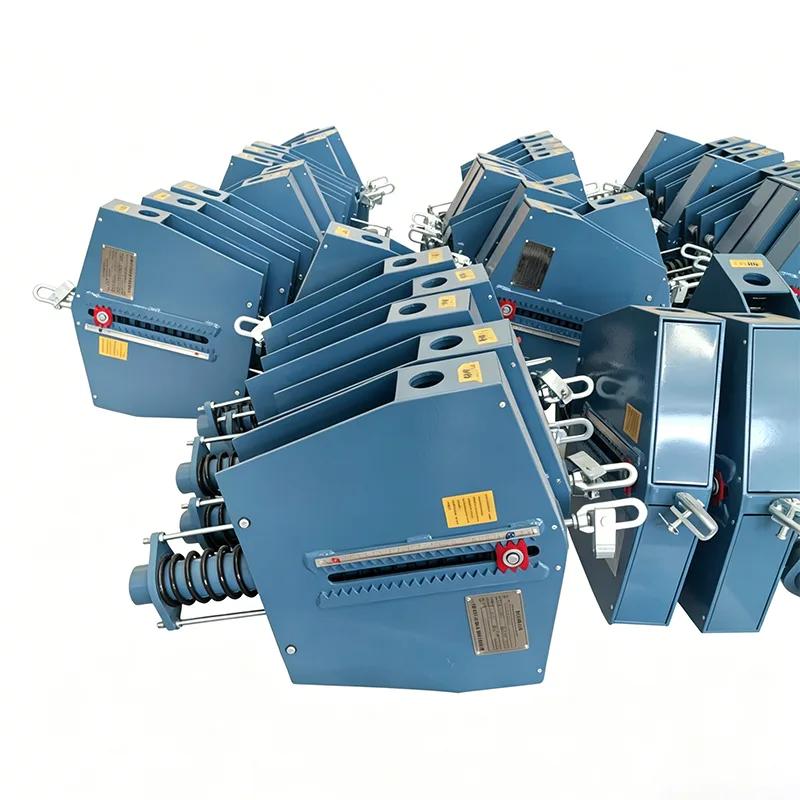

Gantungan Pegas Konstan Tugas Berat

Yangzhou Tianshun Pipeline Technology Co., Ltd., didirikan pada tahun 2012, adalah perusahaan industri dan perdagangan terintegrasi yang berfokus pada R&D dan pembuatan produk pendukung pipa. Selama 14 tahun terakhir, kami telah melayani proyek pembangkit listrik, petrokimia, dan energi di lebih dari 40 negara di seluruh dunia, dan mendapatkan kepercayaan jangka panjang dari pelanggan dengan kualitas produk yang stabil. Gantungan Pegas Konstan Tugas Berat adalah produk andalan kami yang dikembangkan untuk kondisi kerja dengan beban besar dan kebutuhan tinggi. Telah diperkuat secara sistematis dalam material, struktur dan teknologi untuk memberikan jaminan yang dapat diandalkan untuk pengoperasian jaringan pipa yang aman dalam kondisi kerja yang ekstrim.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Apa yang dimaksud dengan Kondisi Kerja Tugas Berat? Mengapa Gantungan Khusus Dibutuhkan

Dalam proyek industri besar, terdapat jenis sistem perpipaan khusus:

▶  Pipa berdinding tebal berdiameter besar: Di atas DN600, ketebalan dinding lebih dari 20 mm

▶  Sistem pipa berbobot berat: Beban per titik pengangkatan lebih dari 200kN, beberapa di antaranya lebih dari 500kN

▶  Pipa utama bersuhu tinggi dan bertekanan tinggi: pipa uap utama pembangkit listrik, pipa proses bersuhu tinggi pada unit pengilangan

▶  Pipa bentang panjang: Bagian pipa bentang besar di galeri pipa dengan beban terpusat yang besar

Jika gantungan gaya konstan biasa digunakan untuk jaringan pipa tugas berat ini, kemungkinan besar masalah berikut akan terjadi:

▶  Deformasi dan keretakan cangkang: Beban melebihi batas daya dukung struktural

▶  Kekakuan pegas tidak memadai: Kompresi berlebihan, hilangnya karakteristik gaya konstan

▶  Kegagalan geser pin: Kekuatan bagian penghubung tidak mencukupi

▶  Deformasi tarik batang suspensi: Batang berdiameter kecil, ekstensi beban berlebih

Gantungan Pegas Konstan Tugas Berat adalah produk bertulang yang dikembangkan khusus untuk kondisi kerja seperti itu, dengan penguatan sistematis dari semua dimensi material, struktur, dan teknologi.

Kasus dan Pelajaran Kegagalan Tugas Berat

Menurut statistik industri, kondisi kerja tugas berat menyebabkan lebih dari 60% kecelakaan kegagalan penyangga pipa:

Kasus 1: Pipa uap utama pembangkit listrik

Masalah: Mengadopsi gantungan gaya konstan biasa, beban per titik pengangkatan 280kNCKonsekuensi: Pelat samping cangkang retak setelah 3 tahun beroperasi, pipa tenggelam 120mmKerugian: pemeliharaan penutupan selama 15 hari, kerugian langsung lebih dari 10 juta RMB

Kasus 2: Pipa bersuhu tinggi pada unit pemurnian

Masalah: Diameter pin gantungan terlalu kecil, kekuatannya menurun pada suhu tinggi Konsekuensi: Pin patah karena geser, pipa jatuh, menyebabkan kebocoran sedang. Pelajaran: Gantungan tugas berat harus dihitung kekuatannya secara terpisah sesuai dengan kondisi kerja sebenarnya

Kasus 3: Pipa cold box pada terminal LNG

Masalah: Penggetasan material pada suhu rendah, cangkang Q235 biasa retak Konsekuensi: Perpindahan pipa di luar kendali, kebocoran flensa antarmuka kotak dingin Perbaikan: Gantungan tugas berat mengadopsi bahan dengan ketangguhan suhu rendah

Dalam 14 tahun pengalaman industri, Yangzhou Tianshun Pipeline Technology telah menangani banyak proyek transformasi kegagalan dukungan tugas berat yang serupa, dan sangat memahami kekhususan dan risiko kondisi kerja tugas berat.

Spesifikasi Teknis Produk

Analisis 7 Desain Bertulang Tugas Berat

Sistem Struktural Kekuatan Tinggi

Shell mengadopsi baja paduan rendah berkekuatan tinggi Q345B, kekuatan luluh meningkat sebesar 40%

Ketebalan pelat samping meningkat sebesar 50%, pemotongan seluruh pelat tanpa penyambungan las

Desain pelat rusuk yang memperkuat bagian bawah untuk menghilangkan tegangan terkonsentrasi

Koneksi Kekuatan Tinggi Diameter Besar

Pin mengadopsi baja struktural paduan 40Cr, dipadamkan dan ditempa, kekuatan meningkat sebesar 80%

Diameter pin dirancang dengan faktor keamanan 5 kali lipat dari beban maksimum

Bushing yang dapat melumasi sendiri digunakan untuk mengurangi gesekan dan meningkatkan keteguhan

Teknologi Paralel Multi-Pegas

2-4 set pegas secara paralel untuk beban besar, beban pegas tunggal dikontrol dalam kisaran yang wajar

Desain kompresi sinkron grup pegas untuk menghindari beban eksentrik

Setiap pegas diuji secara terpisah, deviasi pencocokan ≤2%

Mekanisme Tuas yang Diperkuat

Penampang lengan tuas diperbesar, modulus lentur meningkat 100%

Pelat lapisan menebal di titik tumpu untuk mencegah penghancuran lokal

Permukaan cam dipadamkan frekuensi tinggi, kekerasan di atas HRC45, umur ketahanan aus meningkat 3 kali lipat

Kontrol Manufaktur Presisi Tinggi

Posisi lubang kunci diproses oleh CNC, akurasi posisi ±0,1mm

Kesalahan rasio momen tuas dikontrol dalam ±1%

Kompresi pegas diatur secara akurat, deviasi beban dingin ≤3%

Kontrol Kualitas Las Sempurna

Lasan penahan beban utama mengadopsi proses pengelasan penetrasi penuh

Pengujian ultrasonik 100%, memenuhi persyaratan JB/T 4730 Kelas II

Perawatan pereda stres pasca pengelasan untuk menghilangkan tegangan sisa pengelasan

Perlindungan Keamanan Berganda

Batas mekanis atas dan bawah diatur untuk mencegah kerusakan akibat pukulan berlebih

Perangkat perlindungan kelebihan beban, memicu peringatan di bawah beban abnormal

Perangkat pengunci perpindahan untuk melindungi pegas selama pemasangan dan transportasi

Perbandingan Kinerja Beban-Perpindahan

Berikut ini adalah data terukur (beban 300kN, kondisi kerja perpindahan 200mm):

Penyimpangan beban langkah penuh dari Gantungan Pegas Konstan Tugas Berat dikendalikan dalam kisaran ±4%, jauh lebih baik daripada persyaratan standar nasional, sehingga secara efektif melindungi keselamatan saluran pipa dan peralatan.

Sistem Verifikasi Produk Tugas Berat kami

Setiap Gantungan Pegas Konstan Tugas Berat harus menyelesaikan verifikasi berikut sebelum pengiriman:

Pemeriksaan material masuk

Verifikasi sertifikat material pelat baja dan batangan bulat

Pemeriksaan ulang kekerasan dan komposisi baja pegas

Verifikasi kompatibilitas bahan las

Inspeksi proses produksi

Inspeksi CMM dimensi pemesinan CNC

Pengujian UT las

Uji kurva beban-perpindahan kelompok pegas

Tes pabrik mesin lengkap

Tes pemuatan langkah penuh 100%, merekam 20 data titik pengukuran

Perhitungan keteguhan, pengerjaan ulang untuk produk yang tidak memenuhi syarat

Mengunci perangkat dan membatasi uji fungsi perangkat

Kalibrasi indikator perpindahan

Dokumen pabrik

Dokumen sertifikasi mutu bahan

Laporan inspeksi las

Laporan pengujian musim semi

Kurva pengujian beban-perpindahan mesin yang lengkap

Sertifikat kualifikasi produk dan manual pemasangan

Skenario Aplikasi Tugas Berat yang Khas

Pengiriman dan Layanan Proyek

Proses Layanan Eksklusif untuk Proyek Tugas Berat

1. Docking teknis: Insinyur profesional berlabuh dengan analis tegangan pipa untuk memastikan kebutuhan beban, perpindahan, dan ruang

2.Desain skema: Menyediakan skema desain yang disesuaikan untuk batasan ruang khusus

3.Konfirmasi gambar: Berikan gambar perakitan terperinci dan tabel beban, ditandatangani dan dikonfirmasi oleh kedua belah pihak

4. Pelacakan produksi: Menyediakan foto kemajuan produksi mingguan untuk proyek-proyek besar

5. Penerimaan pabrik: Pelanggan atau pihak ketiga dapat diundang untuk menyaksikan tes di pabrik

6.Layanan di tempat: Memberikan panduan instalasi, dukungan teknis di tempat jika perlu

7. Pelacakan operasi: Kunjungan kembali 6 bulan setelah commissioning untuk memahami status operasi

Kinerja dan Komitmen

▶  Mengirimkan lebih dari 500 set gantungan gaya konstan tugas berat, beban unit tunggal maksimum 800kN

▶  Semua produk tugas berat memberikan garansi kualitas selama 3 tahun

▶  Memberikan solusi untuk setiap masalah kualitas selama pengoperasian dalam waktu 48 jam

▶  Konsultasi teknis seumur hidup dan pasokan suku cadang

Gantungan Pegas Konstan Tugas Berat adalah jaminan yang dapat diandalkan untuk pengoperasian sistem pipa tugas berat yang aman. Dengan fokus selama 14 tahun, kami sangat memahami bahwa kondisi kerja tugas berat tidak memungkinkan adanya kesalahan. Setiap produk telah menjalani pengujian ketat untuk memastikan pengoperasian yang stabil dalam kondisi kerja yang ekstrem.
