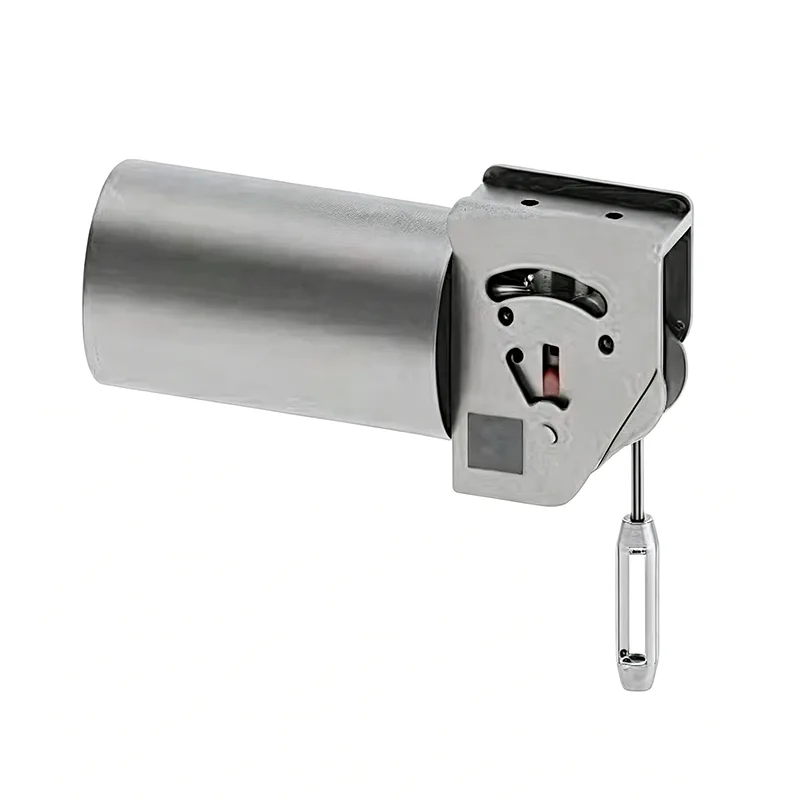

Gantungan Pegas Konstan MSS SP-58

Yangzhou Tianshun Pipeline Technology Co., Ltd., didirikan pada tahun 2012, mengekspor produk ke lebih dari 40 negara di seluruh dunia dan memiliki pengalaman yang kaya dalam pengiriman proyek internasional. MSS SP-58 Constant Spring Hanger adalah produk khusus ekspor yang diproduksi dengan kepatuhan ketat terhadap standar SP-58 dari Masyarakat Standardisasi Produsen Industri Katup dan Perlengkapan (MSS), yang dirancang khusus untuk proyek teknik internasional, proyek yang didanai asing, dan proyek kontrak umum EPC yang mengadopsi spesifikasi desain standar Amerika.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Interpretasi Standar MSS SP-58

MSS SP-58 adalah standar nasional Amerika untuk Gantungan dan Penopang Pipa, dan juga merupakan standar resmi yang diadopsi secara luas dalam komunitas teknik internasional, yang dirumuskan oleh Masyarakat Standardisasi Produsen Industri Katup dan Perlengkapan.

Persyaratan inti standar:

▶  Menentukan persyaratan desain, manufaktur, dan pengujian untuk penyangga dan gantungan pegas gaya konstan

▶  Mengklarifikasi indikator teknis seperti keteguhan muatan, material, inspeksi, dan penandaan

▶  Merupakan standar pendukung untuk spesifikasi pipeline seri API dan ASME B31

▶  Merupakan persyaratan wajib untuk proyek EPC internasional, proyek yang didanai asing, dan proyek ekspor

MSS SP-58 Constant Spring Hanger sepenuhnya memenuhi semua persyaratan teknis standar ini dan dapat langsung digunakan untuk proyek teknik di bawah sistem standar Amerika.

Perbandingan Teknis: Standar Amerika vs Standar Nasional Tiongkok

MSS SP-58 Constant Spring Hanger lebih tinggi dari standar domestik dalam hal keteguhan, ketertelusuran material, dan persyaratan inspeksi, sehingga memenuhi persyaratan ketat proyek internasional.

Spesifikasi Teknis Produk

Persyaratan Khusus untuk Produk American Standard dan Solusi Kami

Ketertelusuran Material

Semua bahan baja dibeli dari pabrik baja bersertifikat standar Amerika

Setiap pelat baja dan batang bundar memiliki nomor panas yang unik

Memberikan Laporan Uji Material (MTR) yang lengkap

Komposisi kimia dan sifat mekanik bahan 100% dapat dilacak

Kontrol Proses Pengelasan

Melakukan Spesifikasi Prosedur Pengelasan/Catatan Kualifikasi Prosedur (WPS/PQR) sesuai dengan AWS D1.1

Tukang las bekerja dengan sertifikat dan menjalani penilaian rutin

Pengujian Partikel Magnetik (MT) 100% untuk las penahan beban utama

Catatan pengelasan diarsipkan sepenuhnya, dapat ditelusuri ke tukang las dan tanggalnya

Inspeksi Pabrik yang Ketat

Menyiapkan Rencana Uji Inspeksi (ITP)

Pelanggan dapat menentukan Hold Point (H point) dan Witness Point (W point)

Uji beban langkah penuh untuk setiap produk, dengan kurva uji yang dikeluarkan

Lembaga inspeksi pihak ketiga (BV, SGS, TÜV) dapat hadir di lokasi untuk memberikan kesaksian

Sistem Pelapisan Standar Amerika

Derusting sandblasting sesuai dengan SSPC-SP10

Primer kaya seng epoksi + lapisan atas poliuretan, ketebalan film kering ≥120μm

Uji semprotan garam ≥500 jam, memenuhi persyaratan lingkungan laut

Laporan pengujian pelapisan tersedia

Penandaan Permanen

Stempel baja pada badan produk: model, beban, perpindahan, nomor panas, tanggal produksi

Papan nama baja tahan karat: nama perusahaan, nomor standar, tanda inspeksi

Penandaan yang jelas dan permanen, memenuhi persyaratan ketertelusuran proyek

Ekspor Pengalaman Pengiriman Proyek

Selama 14 tahun terakhir, Constant Spring Hanger MSS SP-58 kami telah berhasil dikirim ke berbagai proyek internasional:

▶  Asia Tenggara: Proyek petrokimia di Singapura, Indonesia, Malaysia

▶  Timur Tengah: Proyek kilang di Arab Saudi, UEA, Oman

▶  Afrika: Proyek pembangkit listrik di Afrika Selatan, Mesir, Aljazair

▶  Amerika Selatan: Proyek energi di Brasil, Argentina

▶  Eropa dan Amerika: Mendukung proyek di Amerika Serikat, Inggris, Jerman

Kasus Khas:

▶  Proyek kilang berkapasitas 20 juta ton/tahun di Timur Tengah: Memasok lebih dari 800 set penyangga pegas dan gantungan standar Amerika, lulus inspeksi SGS sekaligus

▶  Proyek terminal LNG di Asia Tenggara: gantungan gaya konstan suhu rendah berstandar Amerika, lulus inspeksi pihak ketiga BV

▶  Proyek pembangkit listrik di Afrika: Diproduksi sesuai standar Amerika, dilengkapi dokumen ITP dan MTR yang lengkap

Sertifikasi Mutu dan Sistem Dokumen

Sertifikasi Kualifikasi

Sertifikasi Sistem Manajemen Mutu ISO 9001:2015

Lisensi Pembuatan Peralatan Khusus (Komponen Pipa Tekanan)

Dapat bekerja sama dengan pelanggan untuk PED, CE dan sertifikasi lainnya

Paket Dokumen Pengiriman (Standar untuk Proyek American Standard)

Laporan Uji Material (MTR)

Spesifikasi Prosedur Pengelasan / Catatan Kualifikasi Prosedur (WPS/PQR)

Rencana Uji Inspeksi (ITP)

Kurva uji perpindahan beban untuk setiap produk

Laporan Pengujian Partikel Magnetik (Laporan MT)

Laporan pengujian pelapisan

Sertifikat Kepatuhan

Panduan Instalasi dan Pengoperasian (Bahasa Mandarin dan Inggris)

Layanan Eksklusif untuk Proyek Ekspor

▶  Doking standar: Familiar dengan ASME B31.1/B31.3, API, dan sistem standar Amerika lainnya, memahami persyaratan teknis secara akurat

▶  Dukungan dokumen: Menyediakan semua dokumen teknis yang diperlukan untuk proyek standar Amerika, dapat disesuaikan menurut template pelanggan

▶  Kerja sama inspeksi: Bekerja sama dengan pelanggan atau lembaga inspeksi pihak ketiga (SGS, BV, TÜV, dll.) untuk inspeksi pabrik

▶  Pengemasan dan transportasi: Kemasan kotak kayu bebas fumigasi khusus ekspor, cocok untuk transportasi laut dan udara

▶  Layanan dokumen: Menyediakan set lengkap dokumen ekspor termasuk surat keterangan asal, sertifikat pemeriksaan komoditas, materi deklarasi bea cukai

▶  Dukungan teknis: Dukungan teknis berbahasa Mandarin dan Inggris, bekerja sama dengan klarifikasi teknis proyek EPC

▶  Jaminan pengiriman: Penjadwalan produksi prioritas untuk proyek ekspor guna memastikan pengiriman tepat waktu

MSS SP-58 Constant Spring Hanger adalah pilihan yang dapat diandalkan untuk proyek teknik internasional. Kami tidak hanya menyediakan produk yang sesuai dengan standar Amerika, tetapi juga menyediakan layanan proses lengkap mulai dari docking teknis, persiapan dokumen, kerja sama inspeksi hingga logistik ekspor, memastikan kelancaran pengiriman proyek ekspor Anda.
