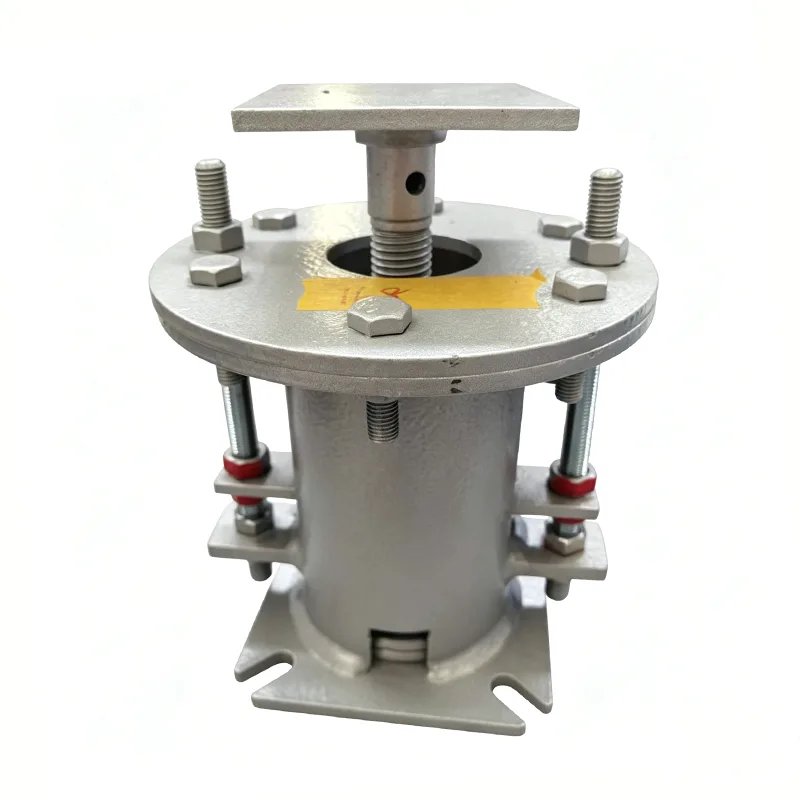

Dukungan Gantungan Pegas

Penyangga gantungan pegas adalah komponen pendukung penting dalam sistem perpipaan, yang dirancang untuk menahan beban pipa, menyerap perpindahan panas, dan getaran. Mengandalkan deformasi elastis pegas, pegas mengimbangi pergerakan pipa yang disebabkan oleh perubahan suhu dan menahan getaran berlebihan, memastikan pengoperasian seluruh sistem perpipaan yang aman dan stabil. Diproduksi oleh Yangzhou Tianshun Piping, gantungan pegas kami dirancang dan diproduksi dengan kepatuhan ketat terhadap standar internasional untuk memenuhi persyaratan dukungan perpipaan untuk beragam kondisi kerja.

Gambar ini menunjukkan kurva kinerja perpindahan beban dari penyangga/gantungan pegas variabel, termasuk parameter utama beban dan perpindahan untuk memverifikasi akurasi bantalan beban dan keandalan operasional produk.

Setiap unit harus menjalani kalibrasi beban dan pengujian kinerja sebelum pengiriman. Penyimpangan pengaturan‑beban dikontrol dalam ±5%, mematuhi standar internasional ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi persyaratan teknis untuk sistem perpipaan listrik, petrokimia, dan industri lainnya. Sesuai MSS‑SP‑58‑2018, variabilitas beban maksimum yang diperbolehkan untuk unit pegas variabel tidak boleh melebihi 25% beban panas pengoperasian dalam perjalanan kerja penuh.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Struktur Produk

Penyangga gantungan pegas standar terdiri dari bagian utama berikut:

▶  Rakitan pegas: Terbuat dari baja pegas berkualitas tinggi, harus melalui perlakuan panas dan pengujian beban yang ketat.

▶  Perumahan: Struktur las baja karbon dengan perawatan permukaan anti korosi.

▶  Sekrup penyetel: Digunakan untuk mengatur beban dan ketinggian selama pemasangan.

▶  Aksesori sambungan: Termasuk lug pengangkat, batang gantungan, dan mur, tersedia untuk dipilih sesuai kebutuhan di lokasi.

▶  Indikator perpindahan: Menampilkan dengan jelas perpindahan pipa sebenarnya untuk memudahkan pemasangan dan pemeliharaan.

Fitur Inti

▶  Rentang beban yang luas: Peringkat beban dari 10N hingga 100.000N, cocok untuk sebagian besar aplikasi perpipaan industri.

▶  Kompensasi perpindahan yang unggul: Perpindahan maksimum hingga 200 mm, secara efektif menyerap ekspansi dan kontraksi pipa dari variasi suhu.

▶  Struktur kompak: Desain hemat ruang untuk pemasangan di galeri pipa sempit.

▶  Pemasangan & penyesuaian yang mudah: Dilengkapi dengan perangkat penyesuaian khusus untuk penyetelan beban yang baik bahkan selama pengoperasian pipa.

▶  Masa pakai yang lama: Semua komponen utama menggunakan bahan premium dan lulus pemeriksaan kualitas yang ketat.

Keunggulan Kinerja

Parameter Teknis

Bidang Aplikasi

Penyangga gantungan pegas banyak digunakan di sektor industri dengan persyaratan ketat pada perpindahan dan getaran pipa:

▶  Sistem perpipaan uap dan air untuk pembangkit listrik tenaga panas dan pembangkit listrik tenaga nuklir

▶  Proses perpipaan untuk pabrik petrokimia

▶  Pipa kriogenik di terminal penerima LNG dan LPG

▶  Perpipaan tungku dan kolom di kilang minyak

▶  Jaringan pipa pemanas sentral perkotaan

▶  Perpipaan sanitasi untuk industri farmasi dan pengolahan makanan

Produksi & Kontrol Kualitas

Kami memiliki jalur produksi yang maju dan peralatan pengujian lengkap untuk gantungan pegas. Semua produk menjalani prosedur kontrol kualitas yang ketat:

1. Inspeksi bahan baku yang masuk: Analisis komposisi kimia dan uji sifat mekanik untuk baja pegas, pelat baja, dan bahan baku lainnya.

2. Fabrikasi & pengujian pegas: pengujian beban 100% dan uji kompresi untuk setiap pegas.

3. Inspeksi perakitan: Pemeriksaan dimensi dan kalibrasi beban untuk rakitan yang sudah jadi.

4. Inspeksi pengambilan sampel sebelum pengiriman: Inspeksi acak sesuai dengan standar nasional untuk menjamin kualitas produk yang konsisten.

Layanan Kustomisasi

Selain produk standar, kami menyediakan solusi yang disesuaikan berdasarkan permintaan spesifik klien:

▶  Desain khusus untuk gantungan pegas dengan persyaratan beban dan perpindahan khusus

▶  Pemilihan material untuk kondisi kerja ekstrem seperti suhu tinggi, suhu rendah, dan lingkungan korosif

▶  Jenis sambungan non-standar dan dimensi pemasangan khusus

▶  Mendukung analisis tegangan pipa dan layanan pemilihan gantungan
