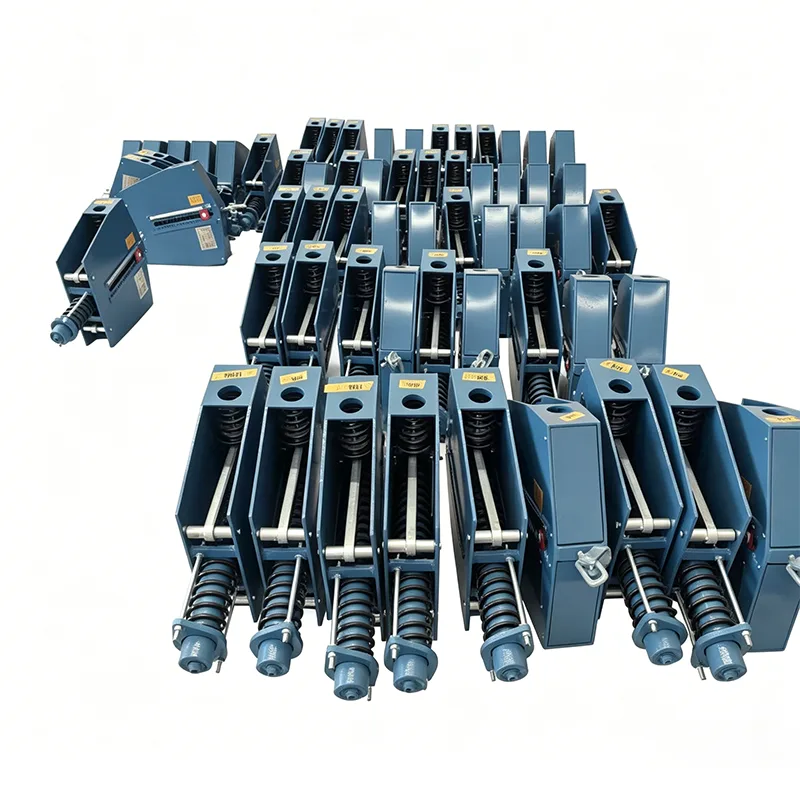

Dukungan Pegas Konstan Vertikal

Ketika jaringan pipa mengalami perpindahan vertikal yang besar (melebihi 100mm) dan sangat sensitif terhadap variasi beban, tingkat variasi beban (≤25%) dari penyangga pegas variabel biasa dapat menyebabkan tekanan pipa yang berlebihan, kerusakan antarmuka peralatan, dan bahkan pecahnya pipa. Dukungan Pegas Konstan Vertikal memberikan gaya pendukung yang hampir konstan (tingkat variasi beban ≤5%) di seluruh langkah kerja berdasarkan prinsip keseimbangan momen, sehingga sepenuhnya menyelesaikan tantangan pengendalian tegangan untuk jaringan pipa berkapasitas besar.

Kurva perpindahan beban diperoleh dari uji tipe penyangga/penggantung pegas konstan. Sumbu horizontal melambangkan perpindahan sedangkan sumbu vertikal melambangkan beban. Kurva tersebut tetap kira-kira horizontal sepanjang perjalanan kerja penuh, menunjukkan bahwa gaya pendukung pada dasarnya tetap konstan ketika pipa menyimpang karena ekspansi dan kontraksi termal.

Uji jenis ini memverifikasi keteguhan beban, stabilitas gerak penuh, dan keandalan operasional unit pegas konstan. Semua unit produksi harus menjalani kalibrasi muatan sebelum pengiriman, dengan penyimpangan muatan dikontrol dalam ±6% sesuai dengan ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini dapat diterapkan pada sistem perpipaan industri dengan perpindahan termal yang besar, termasuk pipa uap utama dan pipa bersuhu tinggi & bertekanan tinggi lainnya.

Prinsip Kerja

Penopang pegas konstan vertikal memanfaatkan keseimbangan timbal balik antara gaya pegas dan momen yang dihasilkan oleh mekanisme linkage. Saat pipa bergerak naik dan turun, deformasi pegas dikompensasi secara tepat oleh sistem cam dan linkage, menjaga gaya pendukung keluaran tetap stabil. Desain ini sepenuhnya menghilangkan fluktuasi beban yang disebabkan oleh perpindahan pipa, melindungi pipa dan peralatan yang terhubung dari tekanan tambahan.

Spesifikasi Teknis Produk

Perincian Struktur Produk

Dukungan Pegas Konstan Vertikal standar mengadopsi desain modular, yang terdiri dari komponen independen berikut untuk memudahkan perawatan dan penggantian di lokasi:

▶  Perakitan Pegas: Pegas paduan berkekuatan tinggi yang mengalami perlakuan panas stabilisasi

▶  Mekanisme Keseimbangan Momen: Mesin cam dan sistem linkage yang dibuat secara presisi

▶  Perangkat Penyetelan Beban: Penyetelan baut atas untuk penyetelan halus selama pengoperasian

▶  Sistem Indikasi Perpindahan: Pelat skala bening menunjukkan perpindahan saluran pipa secara real-time

▶  Rakitan Koneksi Atas dan Bawah: Beberapa opsi koneksi untuk beradaptasi dengan kondisi pemasangan yang berbeda

▶  Rangkaian Pelindung: Desain tertutup sepenuhnya untuk mencegah masuknya debu dan media korosif

Keunggulan Inti yang Dibedakan

Tabel Pemilihan Spesifikasi Standar

Skenario Instalasi yang Berlaku

Dukungan Pegas Konstan Vertikal sangat cocok untuk sistem perpipaan berikut yang memerlukan pemasangan vertikal dan perpindahan besar:

▶  Pipa uap utama dan pipa uap pemanas ulang di pembangkit listrik

▶  Pipa proses bersuhu tinggi dan bertekanan tinggi di pabrik penyulingan minyak bumi dan kimia

▶  Pipa cairan kriogenik di terminal LNG

▶  Pipa gas dan oksigen tanur tinggi di pabrik baja

▶  Jalur utama uap bersuhu tinggi untuk pemanas sentral perkotaan

▶  Pipa saluran masuk dan keluar yang menghubungkan tangki penyimpanan besar

Pedoman Pemasangan dan Perawatan

▶  Pemeriksaan Pra-Pemasangan: Verifikasi bahwa model produk, muatan dan defleksi memenuhi persyaratan desain, dan periksa apakah ada kerusakan selama pengangkutan

▶  Tindakan Pencegahan Saat Pemasangan: Jaga agar penyangga tetap vertikal dengan deviasi tidak melebihi 1°; lepaskan perangkat pengunci pengangkutan setelah pemasangan

▶  Pre-Operation Commissioning: Sesuaikan beban sesuai dengan kondisi aktual di lokasi untuk memastikan jalur pipa rata

▶  Perawatan Harian: Periksa indikator perpindahan dan kekencangan baut sambungan setiap enam bulan; melakukan pemeriksaan menyeluruh setiap tahunnya

▶  Siklus Penggantian: Masa pakai produk dapat mencapai 15-20 tahun dalam kondisi kerja normal

Verifikasi Proyek dan Pengendalian Mutu

Dukungan Pegas Konstan Vertikal kami telah diverifikasi di berbagai proyek utama di seluruh dunia, termasuk:

▶  Sistem pipa uap utama pada pembangkit listrik termal berkapasitas 300 MW

▶  Proyek pengilangan dan integrasi bahan kimia berkapasitas 10 juta ton per tahun

▶  Proyek pipa kriogenik pada terminal LNG

Semua produk menjalani prosedur kontrol kualitas yang ketat:

▶  Pemeriksaan Bahan Baku yang Masuk: Setiap batch baja harus menjalani analisis spektral dan pengujian sifat mekanik

▶  Pemesinan Komponen Utama: Pusat permesinan CNC digunakan untuk memastikan keakuratan dimensi

▶  Pengujian Kinerja Pegas: Setiap pegas mengalami 100.000 siklus kelelahan

▶  Uji Kinerja Alat Berat Lengkap: Setiap unit menjalani pengujian kinerja gaya konstan langkah penuh

▶  Inspeksi Pabrik Akhir: Dokumen sertifikasi mutu lengkap diterbitkan

Sistem manajemen mutu kami disertifikasi ISO 9001:2015, dan semua produk mematuhi standar internasional termasuk CE dan API.

Layanan Pendukung

▶  Seleksi teknis gratis dan analisis tekanan saluran pipa

▶  Layanan desain khusus untuk produk non-standar

▶  Panduan pemasangan dan pelatihan teknis di lokasi

▶  Masa garansi 12 bulan dengan dukungan teknis seumur hidup

▶  Pasokan suku cadang darurat dengan respons 48 jam

Untuk informasi lebih rinci tentang Dukungan Pegas Konstan Vertikal, silakan hubungi tim teknis kami untuk saran pemilihan profesional.

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa perbedaan antara penyangga pegas konstan vertikal dan horizontal?

J: Perbedaan utama terletak pada metode pemasangan dan penggunaan ruang. Penyangga pegas konstan vertikal dipasang secara vertikal dan menempati lebih sedikit ruang horizontal, sehingga cocok untuk area rak pipa yang sempit. Penopang pegas konstan horizontal dipasang secara horizontal dan menempati lebih banyak ruang vertikal, cocok untuk lokasi dengan ruang kepala yang cukup.

T: Apakah Dukungan Pegas Konstan Vertikal Anda dapat disesuaikan bebannya di lokasi?

J: Ya. Produk ini dilengkapi dengan baut penyesuaian beban khusus di bagian atas, memungkinkan penyetelan halus selama pengoperasian pipa tanpa mematikan. Kisaran penyesuaian adalah ±10% dari beban terukur.

T: Apakah produk ini cocok untuk lingkungan bersuhu rendah?

J: Ya. Kami menawarkan model suhu rendah khusus yang mengadopsi bahan tahan kriogenik dan proses perlakuan khusus. Mereka dapat beroperasi secara normal pada suhu serendah -196℃ dan cocok untuk sistem pipa kriogenik seperti LNG.
